ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360»

Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360» (далее - комплексы) предназначены для автоматических измерений значений текущего времени, синхронизированных по сигналам космических навигационных систем ГЛОНАСС/GPS с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат транспортных средств (ТС) при фото-видеофиксации нарушений ПДД ТС, измерений расстояний до объектов, определения местоположения и траектории ТС относительно разметки на автомобильных дорогах и фото-видеофиксации нарушений ПДД.

Принцип действия основан на автоматической синхронизации внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS с координированным временем UTC(SU), измерений текущих навигационных параметров при параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS.

По видам исполнения комплексы разделены на две группы: мобильные и стационарные. При выпуске из производства исполнения комплексов маркируются следующим образцом: «Комплекс «Срелка-360» Х-ХХ ТУ 4226-007-77545075-2016», где X - вид исполнения («М» -мобильный, «С» - стационарный), а XX - количество используемых вычислительных модулей (от 0 до 20).

Конструктивно комплексы состоят из следующих составных частей:

• - модуль управления;

• - видеомодуль (далее - ВМ);

• - модуль отображения (в мобильном исполнении).

Видеомодули обеспечивают в зоне контроля длиной до 50 м (мобильное исполнение) и длиной до 150 м (стационарное исполнение): измерения расстояния до фиксируемого объекта (ТС, дорожные знаки и т.д.); распознавание государственных регистрационных знаков (ГРЗ) ТС и дорожных знаков; выделение и фото-видеофиксацию ТС относительно разметки, фотовидеофиксацию маневров, остановки (стоянки) ТС, фиксацию ТС с незаконной установкой опознавательного фонаря такси на крыше, цветографических схем, устройств для подачи специальных световых сигналов, выполнение специальных функций и нарушений правил дорожного движения.

В мобильном исполнении ВМ устанавливаются в салоне или на крыше ТС (рисунки 1 и 4).

В стационарном исполнении ВМ устанавливаются на вертикальных опорах сбоку от проезжей части или на горизонтальных опорах арочного типа над проезжей частью (рисунки 5-7).

Модули управления обеспечивают автоматическое определение координат и синхронизацию внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS; управление ВМ и получение от него измерительной и служебной информации; встраивание информации о времени и месте фиксации выделенного ТС в видеокадры, их сжатие, передачу обработанных данных на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля.

Модуль управления работает под управлением программного обеспечения и располагается в салоне ТС или в защищенном корпусе в стационарном исполнении. Модуль управления может быть оснащен модулем отображения (дисплеем). Модуль управления имеет возможность обработки информации от 1 (одного) до 20 (двадцати) видеомодулей и обеспечивать обзор в 360 градусов (опционально).

Комплексы могут работать совместно между собой, с комплексами контроля дорожного движения автоматизированными стационарными ККДДАС-01СТ «Стрелка-СТ» (per №63831-16), с комплексами контроля дорожного движения автоматизированными «Стрелка-Плюс» (per №60058-15) по принципу «сот», для выполнения специальных функций.

Внешний вид комплексов в мобильном исполнении, места нанесения знака утверждения типа и места пломбировки представлены на рисунках 1 -4.

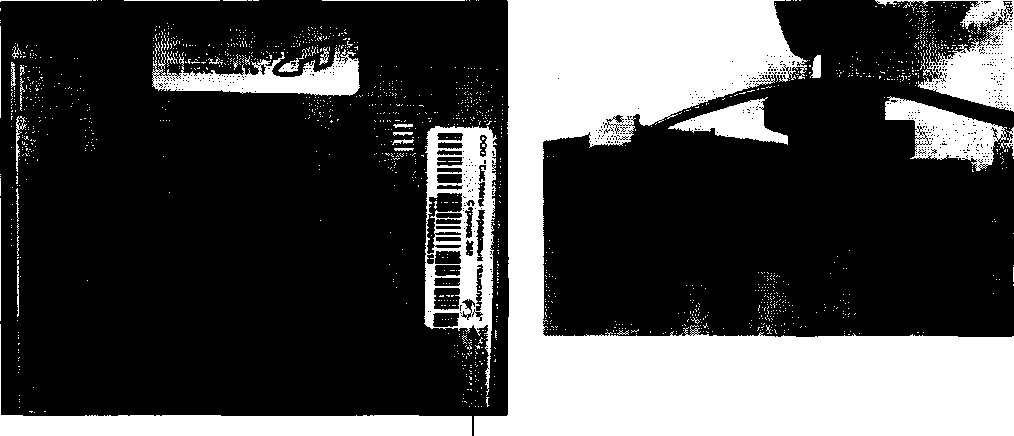

Рисунок 2 - Внешний вид видеомодуля и модуля отображения

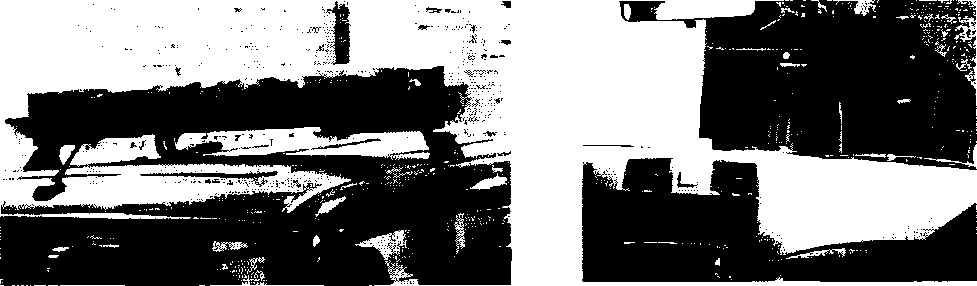

Рисунок 1 - Внешний вид видеомодулей, установленных на крыше ТС

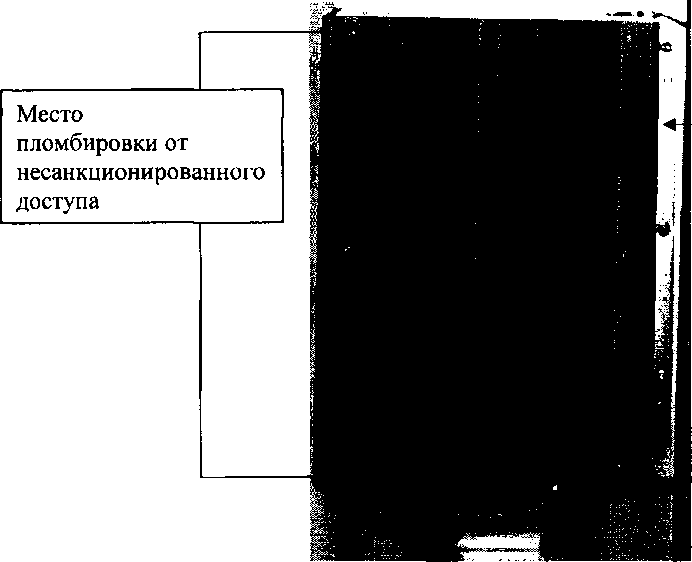

Места пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа

Внешний вид комплексов в стационарном исполнении, места нанесения знака утверждения типа и места пломбировки представлены на рисунках 5-8.

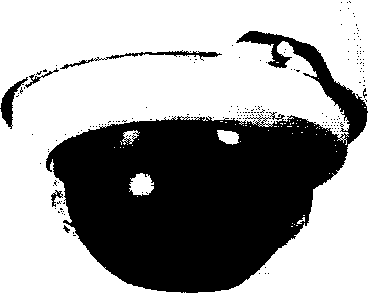

Рисунок 5 - Внешний вид видеомодуля стационарного в корпусе 1 (далее - ВМС К1)

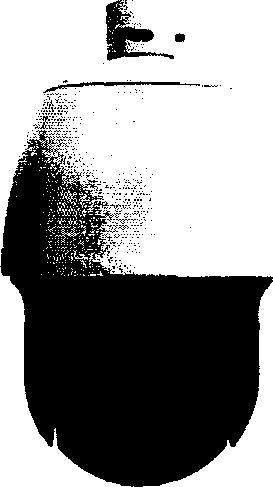

Рисунок 6 - Внешний вид видеомодуля       Рисунок 7 - Внешний вид видеомодуля

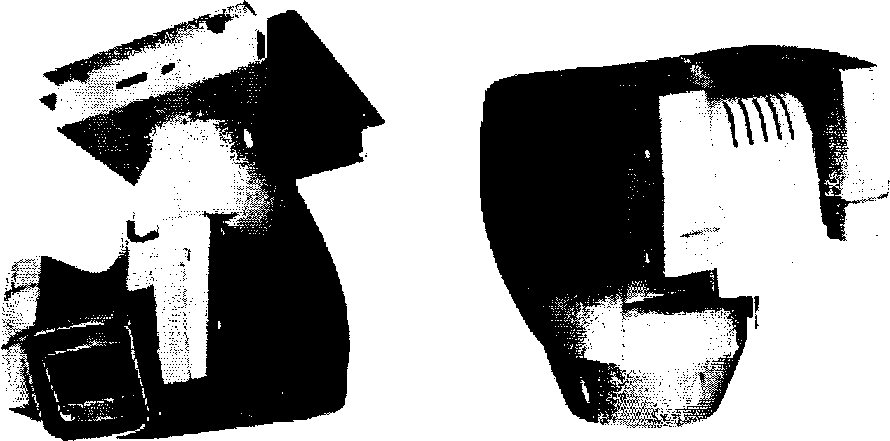

стационарного в корпусе 2 (далее - ВМС К2) стационарного в корпусе 3 (далее - ВМС КЗ)

Рисунок 8 - Внешний вид модуля управления для стационарного исполнения комплексов

Место нанесения знака утверждения типа

Программное обеспечение (ПО) комплекса выполняет следующие функции:

• - обеспечение взаимодействия всех аппаратных компонентов комплекса;

• - контроль работы комплекса (самотестирование и обнаружение сбоев);

• - выделение и фиксацию ТС, распознавание ГРЗ и формирование пакета данных;

• - передача сформированного пакета на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля;

• - обеспечение поверки комплекса без снятия его с места установки.

Программное обеспечение работает автономно на различных платформах (операционных системах) и имеет встроенный метрологический модуль обработки данных. Установка метрологически значимого ПО производится в заводских условиях при производстве. В процессе эксплуатации доступ к метрологически значимым частям ПО отсутствует. В интерфейсе связи нет возможности влиять на метрологически значимые части ПО. Доступ к метрологически значимым частям ПО в процессе эксплуатации закрыт пломбой производителя.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики (мобильное исполнение)

Таблица 3 - Технические характеристики (мобильное исполнение)

Таблица 4 - Метрологические характеристики (стационарное исполнение)

Таблица 5 - Технические характеристики (стационарное исполнение)

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и корпус комплекса с помощью этикетки, выполненной типографским способом.

Таблица 6 - Комплектность комплексов

осуществляется по документу ВАБР.411719.001 МП «Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 09.02.2018 г.

Основные средства поверки:

• - GNSS-приемник   спутниковый геодезический многочастотный ALPHA-G3T

(per. № 40861-09);

• - рулетка измерительная металлическая 2 класса по ГОСТ 7502-98, 50 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требование к программному обеспечению средств измерений. Основные положения.

ГОСТ 32453-2013 Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек.

ТУ 4226-007-77545075-2016 Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360». Технические условия.

Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М» (ООО «Корпорация «Строй Инвест Проект М»)

ИНН 7708568820

Адрес: 107497, г. Москва, ул. Монтажная, дом 9, строение 1, этаж 3

Телефон (факс): +7(495) 607 83 23, +7(495) 607 06 67

Web-сайт: http://sipm.ru

E-mail: info(@)sipm.ru

Общество с ограниченной ответственностью «Системы передовых технологий» (ООО «Системы передовых технологий»)

ИНН 7705955771

Адрес: 140000, Московская область, г. Люберцы, ул. Котельническая, дом 8 «А», ком. № 13

Тел. (факс): +7(495) 608 12 70

Web-сайт: http://spttech.info/

E-mail: spt@spttech.info

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево

Тел. (факс): (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
