№1238 от 15.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 452192
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1089 «О внесении изменений в сведения об утвержденном типе средства измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1238 от 15.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
15 июня 2023 г. № 1238
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1089 «О внесении изменений в сведения об утвержденном типе средства измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в приложение к приказу от 29 мая 2023 г. № 1089 «О внесении изменений в сведения об утвержденном типе средства измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «_5 » июня_____2023 г. № _238
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Системы газоаналитические |
СКВА-01М |
70305-18 |
Общество с ограниченной ответственностью «Научнопроизводственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва |
Адрес: 109341, г. Москва, ул. Люблинская, д. 151, помещ. XIII, K. 67-68 |
125438, г. Москва, ул. Михалковская, д. 63Б, с. 1, эт. 3, помещ VII, ком. 4, 4а |
Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» июня 2023 г. № 1238
Регистрационный № 70305-18
Лист № 1
Всего листов 27
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы газоаналитические СКВА-01М
Назначение средства измеренийСистемы газоаналитические СКВА-01М предназначены для измерений содержания вредных газов, кислорода, диоксида углерода и горючих газов и паров горючих жидкостей в воздухе рабочей зоны, архивирования результатов измерений, сигнализации (световой и звуковой) о превышении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами.
Описание средства измеренийПринцип действия систем газоаналитических СКВА-01М (далее - системы) по измерительным каналам определяется используемыми преобразователями измерительными (ИП):
- ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА) или акусторезонансный (АР);
- ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);
- ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА), акусторезонансный (АР);
- ИП объёмной доли гексафторида серы, фреонов - акусторезонансный (АР);
- ИП массовой концентрации аммиака и фреонов - полупроводниковый (ПП).
Система выпускается в двух исполнениях:
- СКВА-01М-3.Е - взрывозащищенное исполнение;
- СКВА-01М-3.0 - общепромышленное исполнение.
В состав системы любого исполнения, в зависимости от мест размещения и условий эксплуатации, могут быть включены блоки и модули как во взрывозащищенном, так и общепромышленном исполнении.
В состав системы входят ИП согласно таблице 1.
Таблица 1 - Измерительные преобразователи
Наименование |
Технические условия |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователи измерительные концентрации газов |
ТУ 4215-028-47275141-14 |
66585-17 |
Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 |
ТУ 4215-023-47275141-13 ТУ 4215-024-47275141-13 |
55623-13 |
Преобразователь измерительный акусторезонансный АРП1.0 |
ТУ 4215-008-47275141-12 |
54684-13 |
Примечание - Измерительные преобразователи в составе системы могут поставляться как во взрывозащищенном, так и в общепромышленном исполнении. |
В состав системы, помимо ИП, входят устройства управления, сбора и обработки информации, перечисленные в таблице 2.
Таблица 2 - Устройства управления, сбора и обработки информации
Наименование |
Сокращённое обозначение |
Блок сигнализации и управления в общепромышленном исполнении |
БСУ-0 |
Модуль управления в общепромышленном исполнении |
МУ-0 |
Модуль расширения в общепромышленном исполнении |
МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС |
Модуль расширения дискретный в общепромышленном исполнении |
МРД-0, МРД-0-МК |
Выносной модуль реле в общепромышленном исполнении |
ВМР-0, ВМР-0-МК |
Выносной блок питания в общепромышленном исполнении |
ВБП-0, ВБП-0-МК |
Блок сигнализации и управления в исполнении для питания искробезопасных цепей |
БСУ-Ех |
Модуль управления в исполнении для питания искробезопасных цепей |
МУ-Ех |
Модуль расширения во взрывозащищённом исполнении |
МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС МР-d |
Выносной модуль реле во взрывозащищённом исполнении |
ВМР-Ех, ВМР-Ех-МК ВМР-d |
Выносной блок питания во взрывозащищённом исполнении |
ВБП-Ех, ВБП-Ех-МК ВБП-d |
Блок сигнализации и управления (БСУ) является центральным звеном газоаналитической системы. БСУ выполняет следующие функции:
- сбор, обработка и анализ измерительных данных от удалённых групп ИП и других источников;
- обеспечение модулей и ИП напряжением питания;
- визуальное отображение полученной информации;
- передача информации по одному или нескольким каналам связи для потребителей (удалённых терминалов);
- управление внешними исполнительными устройствами;
- взаимодействие с оператором.
БСУ выполнен в виде набора функционально - законченных модулей, смонтированных в шкафу и соединённых между собой линиями передачи информации и цепями питания. Для подключения шлейфов передачи данных и подвода питания в БСУ имеются соответствующие соединители. На лицевой панели БСУ расположены органы управления и индикации. БСУ закрывается специальным ключом и может быть опломбирован.
Состав и функциональные возможности БСУ являются объектно-зависимыми и определяются на стадии формирования ТЗ при проектировании системы.
Типовая конфигурация БСУ включает в себя следующие устройства:
- центральный контроллер;
- интерфейсные платы;
- модуль реле;
- модуль световой сигнализации и индикации;
- блок питания.
Кроме того, в состав системы могут входить сервисные устройства согласно таблице 3.
Таблица 3 - Сервисные устройства
Наименование |
Сокращенное обозначение |
Тестовый дисплей в общепромышленном исполнении |
- |
Тестовый дисплей во взрывозащищенном исполнении |
- |
Контроллер связи в общепромышленном исполнении |
КС |
Система обеспечивает выходные сигналы:
-
- цифровой сигнал, интерфейсы RS485 или USB;
-
- световая индикация о срабатывании порогов сигнализации;
-
- отображение результатов измерений на встроенном дисплее
-
- релейный выходной сигнал (коммутация внешних цепей с помощью электромагнитных реле).
Структура системы СКВА-01М приведена на рисунке 1.
Общий вид устройств, входящих в состав системы - на рисунках 2...9, места пломбирования от несанкционированного доступа указаны на рисунках стрелками.
Модуль расширения
Модуль расширения
Модуль рело
Шлейф!
Шлейф2
Блок скнали таьни и управления
£
К Компьютеру RS 485
Взрывоопасная зона класса 2
Взрывоопасная эона класса 1
Модуль расширения
1ш
' —

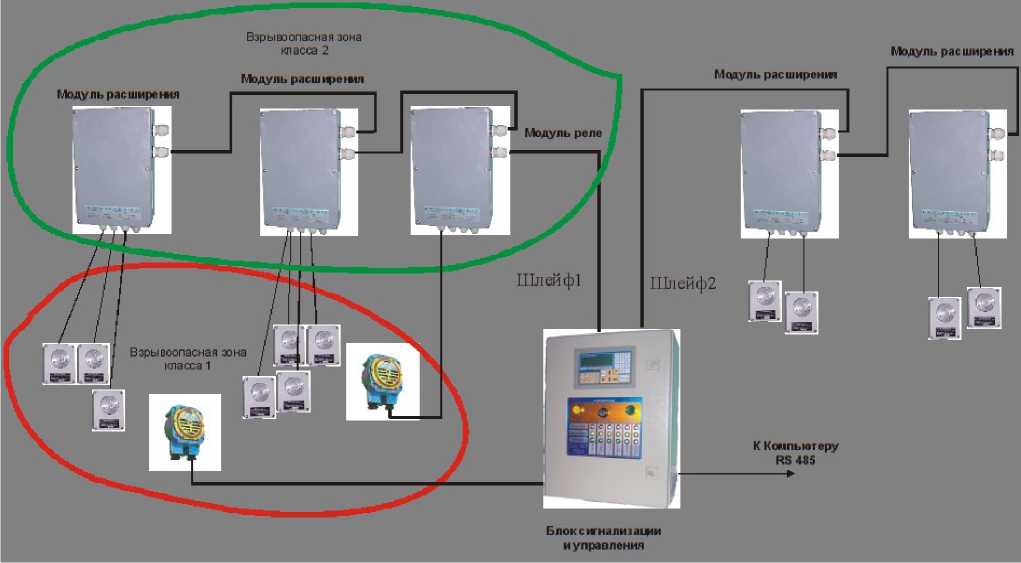

Рисунок 1 - Структура системы СКВА-01М
Модуль расширения
Л | |||
- с |

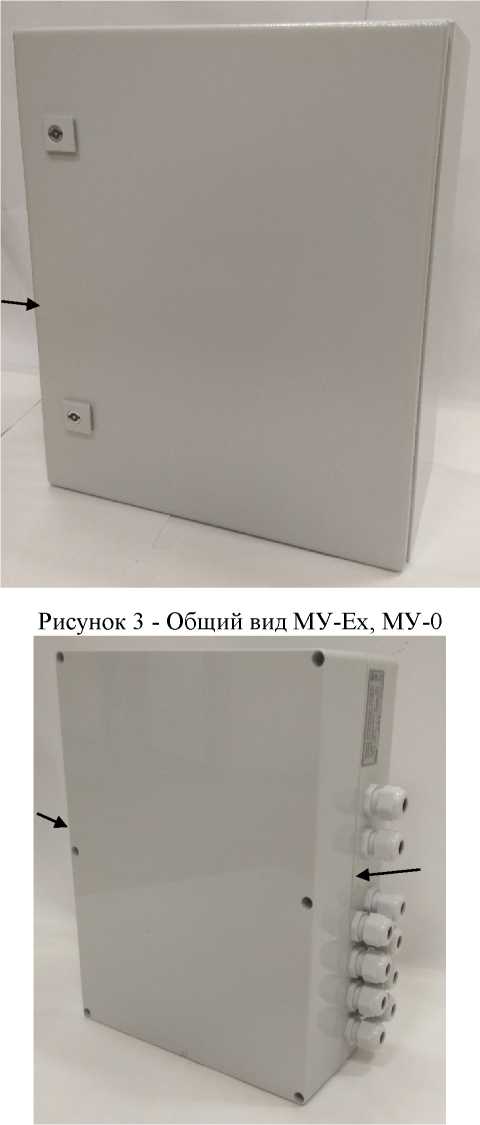

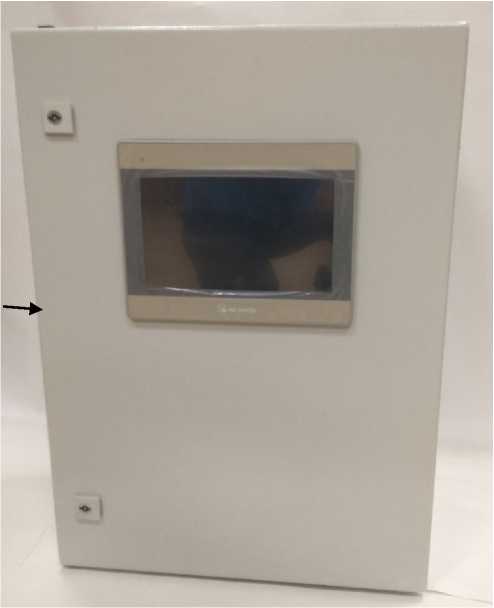

Рисунок 2 - Общий вид БСУ-Ex, БСУ-0
F

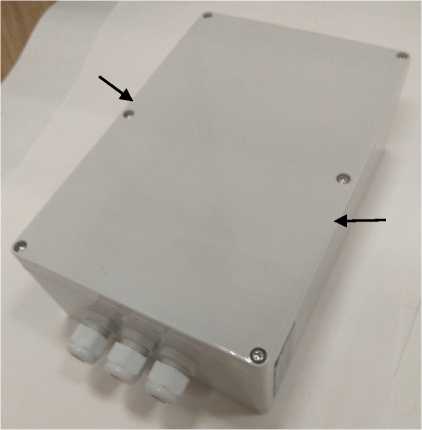

Рисунок 4 - Общий вид МР8-Ех, МР8-0,
МРД-0, ВМР-Ех, ВМР-0

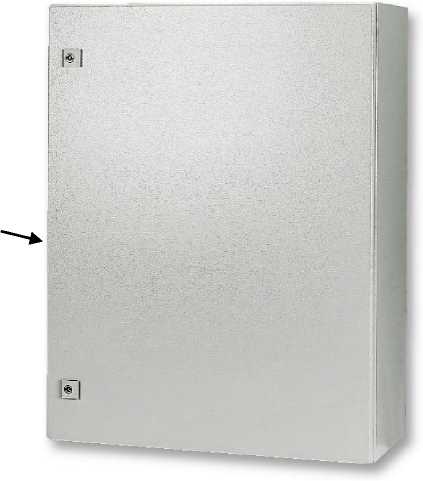

Рисунок 5 - Общий вид МР16-Ех, МР16-0,
ВБП-Ех

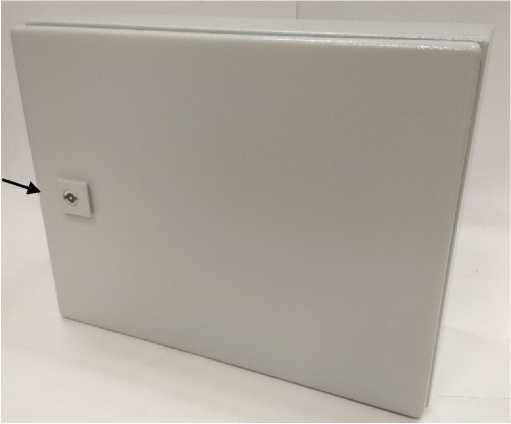

Рисунок 6 - Общий вид ВБП-0
Рисунок 7 - Общий вид контроллера связи, МР8-Ех-МК, МР8-0-МК, МР16-Ех-МК, МР16-0-МК, МР8-Ех-ЭМС, МР8-0-ЭМС, МРД-0-МК, ВМР-Ех-МК, ВМР-0-МК, ВБП-Ех-МК, ВБП-0-МК
Рисунок 8 - Общий вид МР-d, ВМР-d, ВБП-d

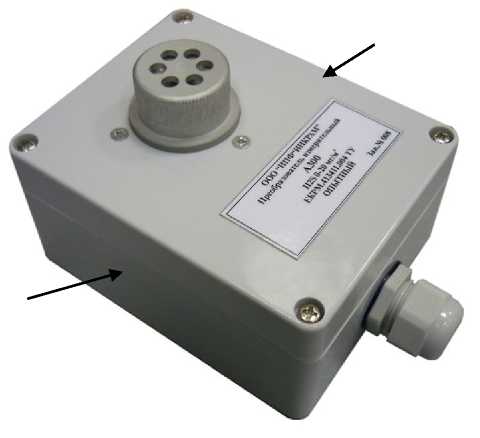

а) ИП серии А200, А300

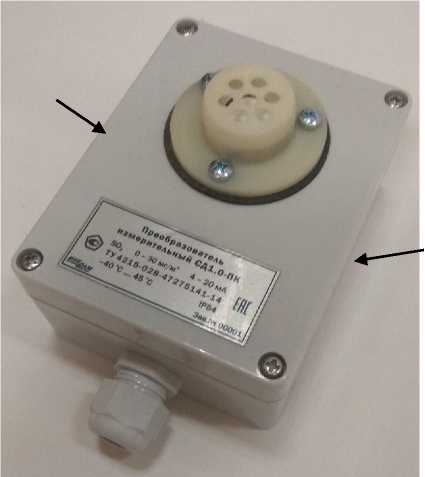

б) ИП в корпусах ПК, МК, ВУ, ЭМС

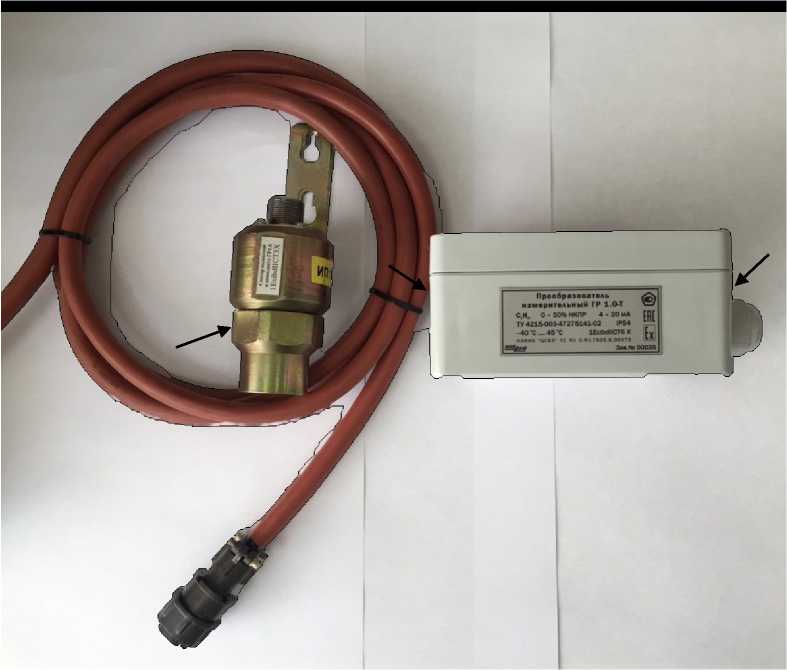

в) ИП серии ГР1.0 с выносным сенсором
д) ИП АРП 1.0

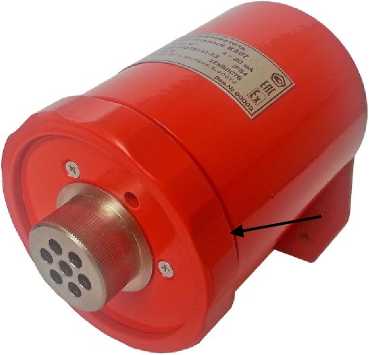

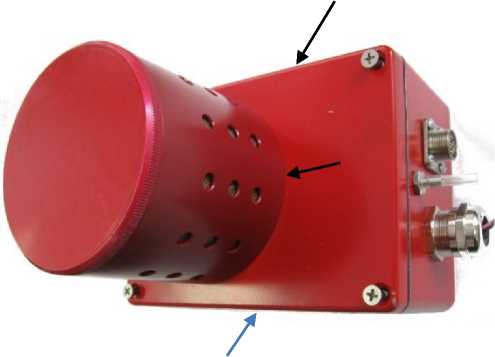

Рисунок 9 - Общий вид ИП системы
г) ИП серии В300, С300
Системы имеют встроенное программное обеспечение (ПО) первичных измерительных преобразователей, БСУ и модулей расширения.
Встроенное ПО первичных измерительных преобразователей обеспечивает выполнение следующих основных функций:
- измерение содержания определяемых компонентов и преобразование измерительной информации в унифицированный токовый сигнал 4-20мА, включение светодиодов сигнализации и замыкание контактов реле при превышении установленных пороговых значений;
ИП в корпусах ПК, МК, ВУ, ЭМС являются полностью аналоговыми и встроенного ПО не имеют.
Встроенное ПО модулей расширения и БСУ обеспечивает выполнение следующих основных функций:
- преобразование токового выходного сигнала 4-20 мА ПИП в цифровой код, соответствующий значению текущей концентрации;
- представление значений текущей концентрации на дисплее БСУ;
- сравнение результатов измерений содержания определяемых компонентов с запрограммированными пороговыми значениями и выдача управляющих сигналов;
- архивирование случаев превышения концентрации установленных пороговых значений;
- передачу данных по протоколам RS232 (только для конфигурирования и настройки), RS485 и Ethernet.
Встроенное ПО идентифицируется с помощью:
- отображение на дисплее БСУ;
- наклейки на микросхемах контроллеров измерительных преобразователей с указанием номера версии.
Системы обеспечивают возможность работы с персональным компьютером с установленным автономным ПО «Виндеконт» через интерфейс USB для конфигурирования систем.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик систем.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблицах 4.1 ... 4.6.
Таблица 4.1 - Идентификационные данные встроенного ПО БСУ всех исполнений
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Decont |
Номер версии (идентификационный номер ПО) |
не ниже 2.20.0 |
Таблица 4.2 - Идентификационные данные встроенного ПО МР8 всех исполнений
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AIN8 X |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Таблица 4.3 - Идентификационные данные встроенного ПО МР16 всех исполнений
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AIN16 X |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Таблица 4.4 - Идентификационные данные встроенного ПО преобразователей измерительных
А200, А300, В300 и С300
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
inkram smc |
Номер версии (идентификационный номер ПО) |
не ниже v.1.0.1.11 |
Цифровой идентификатор ПО |
7b846451fd6910f6f0f21c41bfc82188 алгоритм MD5 |
Таблица 4.5 - Идентификационные данные встроенного ПО преобразователей измерительных АРП1.0
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ARP2.HEX |
Номер версии (идентификационный номер ПО) |
не ниже v.1.0.2 |
Цифровой идентификатор ПО |
4457f11220e3d899ce635b506db7faca алгоритм MD5 |
Таблица 5 - Основные метрологические характеристики системы по измерительным каналам с ИП
Наименование ИП |
Определяемый компонент |
Единица измерений |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1) |
Предел допускаемого времени установления показаний по уровню То,9, с |
время прогрева, мин, не более |
АМ1.0-ХХ |
Аммиак |
мг/м3 |
от 0 до 20 включ. |
±4 |
45 |
30 |
св. 20 до 100 |
±(4+0,2^(Свх-20)) | |||||
АМ2.0-ХХ |
мг/м3 |
от 0 до 200 включ. |
±40 |
45 | ||
св. 200 до 2000 |
±(40+0,2<Свх-200)) | |||||
АМ3.0-ХХ |
мг/м3 |
от 0 до 60 включ. |
±15 |
45 | ||
св. 60 до 600 |
±(15+0,2-(Свх-60)) | |||||
СО1.0-ХХ СО1.0-0 |
Оксид углерода |
мг/м3 |
от 0 до 20 включ. |
±4 |
45 |
15 |
св. 20 до 100 |
±(4+0,2^(Свх-20)) | |||||
СО2.0-ХХ СО2.0-0 |
мг/м3 |
от 0 до 100 включ. |
±20 |
45 | ||
св. 100 до 500 |
±(20+0,2<Свх-100)) | |||||
СВ1.0-ХХ |
Сероводород |
мг/м3 |
от 0 до 6 включ. |
±1,2 |
60 |
30 |
св. 6 до 30 |
±(1,2+0,2-(Свх-6)) | |||||
СВ2.0-ХХ |
мг/м3 |
от 0 до 20 включ. |
±4 |
60 | ||
св. 20 до 100 |
±(4+0,2^(Свх-20)) | |||||
ВД1.0-ХХ |
Водород |
объемная доля, % |
от 0 до 2 2) |
±0,2 |
130 |
30 |
ВД2.0-ХХ |
Водород |
объемная доля, % |
от 0 до 2 2) |
±0,2 |
130 |
30 |
ХЛ1.0-ХХ |
Хлор |
мг/м3 |
от 0 до 1 включ. |
±0,2 |
45 |
30 |
св. 1 до 5 |
±(0,2+0,2-(Свх-1)) | |||||
ХЛ2.0-ХХ |
Хлор |
мг/м3 |
от 0 до 10 включ. |
±2 |
45 | |
св. 10 до 50 |
±(2+0,2^(Свх- 10)) |
Продолжение таблицы 5
Наименование ИП |
Определяемый компонент |
Единица измерений |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1) |
Предел допускаемого времени установления показаний по уровню Т0,9, с |
время прогрева, мин, не более |
ОА2.0-ХХ |
Диоксид азота |
мг/м3 |
от 0 до 5 включ. |
±1 |
60 |
30 |
св. 5 до 30 |
±(1+0,2-(Свх-5)) | |||||
ОА3.0-ХХ |
от 0 до 10 включ. |
±2 | ||||
св. 10 до 50 |
±(2+0,2-(Свх-10)) | |||||
КС1.0-ХХ |
Кислород |
объемная доля, % |
от 0 до 25 |
±0,9 |
20 |
30 |
СД1.0-ХХ |
Диоксид серы |
мг/м3 |
от 0 до 6 включ. |
±1,2 |
60 |
30 |
св. 6 до 30 |
±(1,2+0,2-(Свх-6)) | |||||
СК1.0-ХХ |
Синильная кислота |
мг/м3 |
от 0 до 3 включ. |
±0,6 |
45 |
60 |
св.3 до 15 |
±(0,6 + 0,25(Свх-3)) | |||||
СК2.0-ХХ |
мг/м3 |
от 0 до 5 включ. |
±1 |
45 |
60 | |
св.5 до 40 |
±(1+0,25-(Свх-5)) | |||||
ХЛВ1.0-ХХ |
Хлористый водород |
мг/м3 |
от 0 до 5 включ. |
±1 |
90 |
30 |
св. 5 до 30 |
±(1+0,2-(Свх-5)) | |||||
ГР1.0-ХХ |
Горючие газы и пары 3) |
% НКПР |
от 0 до 50 |
±5 4) |
15 |
5 |
ГР1.0-Т-ХХ ГР2.0-Т-ХХ | ||||||
ГР2.0-ХХ | ||||||
ИКДУ1.0-ХХ |
Диоксид углерода |
объемная доля, % |
от 0 до 5 |
±(0,05+0,07^Свх) |
35 |
30 |
Примечания:
4) Пределы допускаемой основной абсолютной погрешности нормированы для поверочного компонента, по которому проведена градуировка при выпуске из производства. |
Таблица 6 - Основные метрологические характеристики системы по измерительным каналам с ИП с релейным выходом
Наименование ИП |
Определяемый компонент |
Единица измерений |
Пороги |
Пределы допускаемой основной абсолютной погрешности срабатывания1) |
Время срабатывания сигнализации |
Время прогрева, мин |
АМП1.0-ХХ |
Аммиак |
мг/м3 |
20/60 |
±0,25^Свх |
90 |
60 |
АМП2.0-ХХ |
мг/м3 |
500 |
±0,25^Свх | |||
ФРП1.0 |
Хладоны 2) |
мг/м3 |
3000 |
±750 3) |
60 |
45 |
Примечания:
|
Таблица 7 - Основные метрологические характеристики системы по измерительным каналам
с ИП А200, А300, В 300 и С300
Наименование ИП |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1) |
Предел допускаемого времени установления показаний по уровню Т0,9, с |
А200, А300, В300, С300 |
Сероводород |
от 0 до 3 мг/м3 включ. св. 3 до 20 мг/м3 |
±0,6 мг/м3 ±(0,6 + 0,2(Свх-3)) мг/м3 | |
А201, А301, В301, С301 |
от 0 до 10 мг/м3 включ. от 10 до 50 мг/м3 |
±2 мг/м3 ±(2+0,2(Свх-10)) мг/м3 | ||
А203, А303, В303, С303 |
от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3 |
±4 мг/м3 ±(4 + 0,20(Свх-20)) мг/м3 |
45 | |
А204, А304, |
от 0 до 400 мг/м3 включ. |
±80 мг/м3 | ||
В304, С304 |
Аммиак |
св. 400 до 2000 мг/м3 |
±(80 + 0,20(Свх-400)) мг/м3 | |
А205, А305, |
от 0 до 120 мг/м3 включ. от 0 до 600 мг/м3 |
±20 мг/м3 | ||
В305, С305 |
+(20+(Свх-120)) мг/м3 | |||
А206, А306, В306, С306 |
от 0 до 40 мг/м3 включ. св. 40 до 200 мг/м3 |
±5 мг/м3 ±(5 + 0,20(Свх-40)) мг/м3 |
45 | |
А207, А307, В307, С307 |
от 0 до 1 мг/м3 |
±0,2 мг/м3 | ||
Хлор |
включ. св. 1 до 6 мг/м3 |
±(0,2 + 0,2(Свх-1)) мг/м3 |
Продолжение таблицы 7
Наименование ИП |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1) |
Предел допускаемого времени установления показаний по уровню Т0,9, с |
от 0 до 10 мг/м3 | ||||
А208, А308, |
включ. |
±2 мг/м3 | ||
В308, С308 |
св. 10 до 50 | |||
Хлор |
мг/м3 |
±(2 + 0,20(Свх-10)) мг/м3 | ||
А209, А309, |
от 0 до 6 мг/м3 |
±1,2 мг/м3 | ||
В309, С309 |
включ. св. 6 до 30 мг/м3 |
±(1,2 + 0,20(Свх-6)) мг/м3 | ||
А210, А310, В310, С310 |
Хлористый водород |
от 0 до 3 мг/м3 |
±1 мг/м3 | |
включ. св. 3 до 10 мг/м3 |
±(1+0,2(Свх-3)) мг/м3 |
120 | ||
от 0 до 20 мг/м3 | ||||
А211, А311, |
включ. |
±4 мг/м3 | ||
В311, С311 |
св. 20 до 100 | |||
Оксид |
мг/м3 |
±(4 + 0,2(Свх-20)) мг/м3 | ||
углерода |
от 0 до 200 | |||
А212, А312, |
мг/м3 включ. |
±40 мг/м3 | ||
В312, С312 |
св. 200 до 1000 | |||
мг/м3 |
±(40+0,2(Свх-200)) мг/м3 | |||
А213, А313, В313, С313 |
от 0 до 5 мг/м3 включ. св. 5 до 20 мг/м3 |
±1 мг/м3 ±(1 + 0,2(Свх-5)) мг/м3 |
45 | |
Диоксид азота |
от 0 до 10 мг/м3 | |||
А214, А314, |
включ. |
±2 мг/м3 | ||
В314, С314 |
св. 10 до 50 | |||
мг/м3 |
±(2 + 0,2(Свх-10)) мг/м3 | |||
А215, А315, |
от 0 до 6 мг/м3 |
±1,2 мг/м3 | ||
В315, С315 |
включ. св. 6 до 30 мг/м3 |
±(1,2 + 0,2(Свх-6)) мг/м3 | ||
Диоксид серы |
от 0 до 20 мг/м3 | |||
А216, А316, |
включ. |
±4 мг/м3 | ||
В316, С316 |
св. 20 до 100 | |||
мг/м3 |
±(4 + 0,2(Свх-20)) мг/м3 | |||
А217, А317, В317, С317 |
от 0 до 1 мг/м3 |
±0,3 мг/м3 | ||
Фосген |
включ. |
120 | ||
св. 1 до 5 мг/м3 |
±(0,3 + 0,25(Свх-1)) мг/м3 | |||
А218, А318, |
Синильная |
от 0 до 3 мг/м3 |
±0,6 мг/м3 |
60 |
В318, С318 |
кислота |
включ. св. 3 до 15 мг/м3 |
±(0,6 + 0,25(Свх-3)) мг/м3 | |
А219, А319, |
Кислород |
от 0 до 30% |
±0,9 % (об.д.) |
30 |
В319, С319 |
(об.д.) | |||
А220, А320, |
Водород |
от 0 до 2 % |
±0,2 % (об.д.) |
45 |
В320, С320 |
(об.д.) |
Продолжение таблицы 7
Наименование ИП |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности 1) |
Предел допускаемого времени установления показаний по уровню Т0,9, с |
А221, А325, В325, С325 |
Фосфин |
от 0 до 2 мг/м3 включ. св. 2 до 10 мг/м3 |
±0,4 мг/м3 ±(0,4 + 0,2(Свх-2)) мг/м3 |
60 |
А324, В324, С324 |
Горючие газы и пары 2) |
от 0 до 50 % НКПР |
±5 % НКПР |
15 |
А326, В326, С326 |
Горючие газы и пары 3) |
от 0 до 50% НКПР включ. св. 50 до 100 % НКПР |
±5 % НКПР ±(5+0,1(Свх-50)) % НКПР |
30 |
А327, В327, С327 |
Органические вещества 4) |
от 0 до 20 мг/м3 |
±(0,5+0,2Свх) мг/м3 | |
А328, В328, С328 |
Органические вещества 5) |
от 0 до 200 мг/м3 |
±(5+0,2Свх) мг/м3 | |
А329, В329, С329 |
Органические вещества 6) |
от 0 до 2000 мг/м3 |
±(10+0,2Свх) мг/м3 | |
А330, В330, С330 |
Диоксид углерода |
от 0 до 5% (об.д.) |
±(0,1+0,15Свх) мг/м3 |
30 |
Примечания:
|
Таблица 8 - Основные метрологические характеристики системы по измерительным каналам с преобразователем измерительным акусторезонансным АРП1.0
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности | ||
% НКПР |
объемной доли, % |
% НКПР |
объемная доля, % | |
метан (CH4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
±0,22 |
этан (C2H6) |
от 0 до 1,25 |
±0,12 | ||
пропан (C3H8) |
от 0 до 0,85 |
±0,08 | ||
бутан (C4H10) |
от 0 до 50 |
от 0 до 0,7 |
±0,07 | |
и-бутан (i-C4Hio) |
от 0 до 50 |
от 0 до 0,65 |
±0,07 | |
пентан (C5H12) |
от 0 до 0,7 |
±0,07 | ||
циклопентан (C5H10) |
от 0 до 50 |
от 0 до 0,7 |
±0,07 | |
гексан (C6H14) |
от 0 до 0,5 |
±0,05 | ||
водород (H2) |
от 0 до 2 |
±0,2 | ||
бензол (СбНб) |
от 0 до 0,6 |
±0,06 | ||
аммиак (NH3) |
от 0 до 30 |
от 0 до 4,2 |
±0,75 | |
диоксид углерода(СО2) |
- |
от 0 до 1 включ. |
±0,2 | |
- |
св. 1 до 5 |
±(0,2+0,2(Свх-1)) | ||
фреон R22 |
- |
от 0 до 0,3 включ. |
±0,075 | |
св.0,3 до 2 |
не нормированы | |||
фреон R12 |
- |
от 0 до 0,2 включ. |
±0,075 | |
св. 0,2 до 2 |
не нормированы | |||
гексафторид серы(SF6) |
- |
от 0 до 2 |
- |
±(0,02+0,2^Свх) |
Примечания:
|
Таблица 9 - Пределы допускаемой дополнительной погрешности системы по измерительным каналам
Наименование ИП |
Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности | ||
от изменения температуры |
от изменения относительной влажности |
от изменения атмосферного давления | |
А324, В324, C324 |
±1 в диапазоне температур от -40 до +45 oC |
±1,4 в диапазоне от 5 до 98 % (без конденсации) |
±1 в диапазоне от 80 до 120 кПа |
А326, В326, C326 |
±1,7 в диапазоне температур от -40 до +45 oC |
±1 в диапазоне от 0 до 98 %. (без конденсации) |
±1 в диапазоне от 80 до 120 кПа |
А219, А319, В319, С319 |
±0,2 на каждые 10 °С |
±0,2 на каждые 10 % |
±0,2 на каждые 10 кПа |
А330, В330, С330 |
±0,5 в диапазоне температур от -40 до +45 oC |
±1 в диапазоне от 0 до 95 % отн. |
±1 в диапазоне от 80 до 120 кПа |
А211, А212, А311, А312, С311, С312, В311, В312 | |||
А207 - А209, А307 - А309, В307 - В309, С307 - С309 |
±0,2 | ||
А203 - А206, А303 - А306, В303 - В306, С303 - С306 |
на каждые 10 % | ||
А200, А201, А300, А301, В300, В301, С300, С301 | |||
А210, А310, В310, С310 |
±0,4 на каждые 10 °С |
±1 на каждые 10 % |
±0,2 на каждые 3,3 кПа |
А213, А214, А313, А314, В313, В314, С313, С314 |
±0,2 | ||
А215, А216, А315, А316, В315, В316, С315, С316 |
на каждые 10 % | ||
А217, А317, В317, С317 | |||
А218, А318, В318, С318 |
±0,5 | ||
А221, А321, В321, С321 |
на каждые 10 % | ||
А220, А320, В320, С320 |
Продолжение таблицы 9
Наименование ИП |
Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности | ||
от изменения температуры |
от изменения относительной влажности |
от изменения атмосферного давления | |
А327, В327, C327 |
±0,4 на каждые 10 °С |
±0,1 на каждые 10 % |
±1 в диапазоне от 80 до 120 кПа |
А328, В328, C328 | |||
А329, В329, C329 | |||
АМ1.0-ХХ |
±0,15 на каждые 10 °С в диапазоне температур от 0 до плюс 45 °С ±0,3 на каждые 10 °С в диапазоне температур от -40 до 0 °С |
±0,3 на каждые 10 % |
Не нормируется |
АМ2.0-ХХ | |||
АМ3.0-ХХ | |||
АМП1.0-ХХ | |||
АМП2.0-ХХ | |||
СО1.0-ХХ СО1.0-0 | |||
СО2.0-ХХ СО2.0-0 | |||
СВ1.0-ХХ | |||
СВ2.0-ХХ | |||
ВД1.0-ХХ | |||
ВД2.0-ХХ | |||
ХЛ1.0-ХХ | |||
ХЛ2.0-ХХ | |||
ОА2.0-ХХ | |||
ОА3.0-ХХ | |||
КС1.0-ХХ | |||
СД1.0-ХХ | |||
СК1.0-ХХ | |||
СК2.0-ХХ | |||
ХЛВ1.0-ХХ | |||
ГР1.0-ХХ ГР2.0-ХХ |
±0,1 на каждые 10 °С в диапазоне рабочих температур |
±0,2 на каждые 10 % | |
ГР1.0-Т-ХХ ГР2.0-Т-ХХ | |||
ФРП1.0-ХХ |
±0,3 на каждые 10 °С в диапазоне температур от -30 до +45 °С |
±0,3 на каждые 10 % | |
ИКДУ1.0-ХХ |
±0,7 на каждые 10 °С в диапазоне температур от -20 до 0 °С ±0,1 на каждые 10 °С в диапазоне температур от 0 до +45 °С |
±0,2 на каждые 10 % | |
АРП1.0 |
±0,2 на каждые 10 °С |
±0,2 на каждые 10 % |
Не нормируется |
Таблица 10 - Время прогрева и время установления выходного сигнала по измерительным каналам системы
Измерительный канал с измерительным преобразователем |
Предел допускаемого времени установления показаний по уровню Т0,9, с |
Время прогрева, мин, не более |
ИП |
приведены в таблицах 5, 6 | |
А200, А300, В 300 и С300 |
приведены в таблице 7 |
5 |
АРП1.0 |
45 |
30 |
Таблица 11 - Габаритные размеры, масса, параметры электрического питания измерительных преобразователей______________________________________________________________________
Наименование ИП |
Диапазон напряжения питания (Тлит), В |
Ток потребления, мА, не более |
Габаритные размеры1), мм, не более |
Масса, кг, не более |
А200 - А221 |
от 12 до 24 |
25 |
150х130х90 |
0,5 |
А300 - А320, А325 |
35 | |||
А324 |
80 | |||
А326 |
25 | |||
А327 - А329 |
40 | |||
А330 |
80 | |||
В300 - В320, B325 |
от 10 до 24 |
40 |
150х85х95 |
0,75 |
B324 |
60 | |||
В326 |
30 | |||
B327 - B329 |
40 | |||
B330 |
80 | |||
C300 - C320, С325 |
40 | |||
C324 |
60 | |||
C326 |
30 | |||
C327 - C329 |
40 | |||
C330 |
80 | |||
АМ1.0-ПК |
от 16 до 24 |
25 |
150х100х86 |
0,30 |
АМ1.0-МК |
150х100х86 |
0,60 | ||
АМ1.0-ЭМС |
150х100х86 |
0,60 | ||
АМ1.0-ВУ |
175х100х86 |
0,65 | ||
АМ2.0-ПК |
150х100х86 |
0,30 | ||
АМ2.0-МК |
150х100х86 |
0,60 | ||
АМ2.0-ЭМС |
150х100х86 |
0,60 | ||
АМ2.0-ВУ |
175х100х86 |
0,65 | ||
АМ3.0-ПК |
150х100х86 |
0,30 | ||
АМ3.0-МК |
150х100х86 |
0,60 | ||
АМ3.0-ЭМС |
150х100х86 |
0,60 | ||
АМ3.0-ВУ |
175х100х86 |
0,65 | ||
СО1.0-ПК |
150х100х86 |
0,30 | ||
СО1.0-МК |
150х100х86 |
0,60 | ||
СО1.0-ЭМС |
150х100х86 |
0,60 | ||
СО1.0-ВУ |
175х100х86 |
0,65 | ||
СО2.0-ПК |
150х100х86 |
0,30 | ||
СО2.0-МК |
150х100х86 |
0,60 | ||
СО2.0-ЭМС |
150х100х86 |
0,60 |
Продолжение таблицы 11
Диапазон r 1 I олаптт'гттт то
Наименование ИП |
Диапазон напряжения питания (ипит), В |
Ток потребления, мА, не более |
Габаритные размеры1), мм, не более |
Масса, кг, не более |
СО2.0-ВУ |
175x100x86 |
0,65 | ||
СО1.0-0 |
150x100x86 |
0,24 | ||
СО2.0-0 |
150x100x86 |
0,24 | ||
СВ1.0-ПК |
150x100x86 |
0,30 | ||
СВ1.0-МК |
150x100x86 |
0,60 | ||
СВ1.0-ЭМС |
150x100x86 |
0,60 | ||
СВ1.0-ВУ |
175x100x86 |
0,65 | ||
СВ2.0-ПК |
150x100x86 |
0,30 | ||
СВ2.0-МК |
150x100x86 |
0,60 | ||
СВ2.0-ЭМС |
150x100x86 |
0,60 | ||
СВ2.0-ВУ |
175x100x86 |
0,65 | ||
ВД1.0-МК |
150x100x86 |
0,60 | ||
ВД1.0-ПК |
150x100x86 |
0,30 | ||
ВД1.0-ЭМС |
150x100x86 |
0,60 | ||
ВД1.0-ВУ |
175x100x86 |
0,65 | ||
ВД2.0-МК |
150x100x86 |
0,60 | ||
ВД2.0-ПК |
150x100x86 |
0,30 | ||
ВД2.0-ЭМС |
150x100x86 |
0,60 | ||
ВД2.0-ВУ |
175x100x86 |
0,65 | ||
ХЛ1.0-ПК |
150x100x86 |
0,30 | ||
ХЛ1.0-МК |
150x100x86 |
0,60 | ||
ХЛ1.0-ЭМС |
150x100x86 |
0,60 | ||
ХЛ1.0-ВУ |
от 16 до 24 |
25 |
175x100x86 |
0,65 |
ХЛ2.0-ПК |
150x100x86 |
0,30 | ||
ХЛ2.0-МК |
150x100x86 |
0,60 | ||
ХЛ2.0-ЭМС |
150x100x86 |
0,60 | ||
ХЛ2.0-ВУ |
175x100x86 |
0,65 | ||
ОА2.0-ПК |
150x100x86 |
0,30 | ||
ОА2.0-МК |
150x100x86 |
0,60 | ||
ОА2.0-ЭМС |
150x100x86 |
0,60 | ||
ОА2.0-ВУ |
175x100x86 |
0,65 | ||
ОА3.0-ПК |
150x100x86 |
0,30 | ||
ОА3.0-МК |
150x100x86 |
0,60 | ||
ОА3.0-ЭМС |
150x100x86 |
0,60 | ||
ОА3.0-ВУ |
175x100x86 |
0,65 | ||
КС1.0-ПК |
150x100x86 |
0,30 | ||
КС1.0-МК |
150x100x86 |
0,60 | ||
КС1.0-ЭМС |
150x100x86 |
0,60 | ||
КС1.0-ВУ |
175x100x86 |
0,65 | ||
СД1.0-ПК |
150x100x86 |
0,30 | ||
СД1.0-МК |
150x100x86 |
0,60 | ||
СД1.0-ЭМС |
150x100x86 |
0,60 | ||
СД1.0-ВУ |
175x100x86 |
0,65 | ||
СК1.0-ПК |
150x100x86 |
0,30 | ||
СК1.0-МК |
150x100x86 |
0,60 |
Наименование ИП |
Диапазон напряжения питания (Unит), В |
Ток потребления, мА, не более |
Габаритные размеры1), мм, не более |
Масса, кг, не более |
СК1.0-ЭМС |
от 16 до 24 |
25 |
150х100х86 |
0,60 |
СК1.0-ВУ |
175х100х86 |
0,65 | ||
СК2.0-ПК |
150х100х86 |
0,30 | ||
СК2.0-МК |
150х100х86 |
0,60 | ||
СК2.0-ЭМС |
150х100х86 |
0,60 | ||
СК2.0-ВУ |
175х100х86 |
0,65 | ||
ХЛВ1.0-ПК |
150х100х86 |
0,30 | ||
ХЛВ1.0-МК |
150х100х86 |
0,60 | ||
ХЛВ1.0-ЭМС |
150х100х86 |
0,60 | ||
ХЛВ1.0-ВУ |
175х100х86 |
0,65 | ||
ИКДУ1.0-ПК |
от 15 до 24 |
45 |
150х100х86 |
0,30 |
ИКДУ1.0-ЭМС |
150х100х86 |
0,49 | ||
ИКДУ1.0-ВУ |
175х100х86 |
0,60 | ||
ГР1.0-МК |
150х100х86 |
0,60 | ||
ГР1.0-ЭМС |
150х100х86 |
0,60 | ||
ГР1.0-ВУ |
175х100х86 |
0,65 | ||
ГР1.0-Т-МК |
210х100х862) |
0,602) | ||
ГР1.0-Т-ЭМС |
210х100х862) |
0,602) | ||
ГР1.0-Т-ВУ |
210х100х862) |
0,602) | ||
ГР2.0-МК |
150х100х86 |
0,60 | ||
ГР2.0-ЭМС |
150х100х86 |
0,60 | ||
ГР2.0-ВУ |
175х100х86 |
0,65 | ||
ГР2.0-Т-МК |
210х100х862) |
0,602) | ||
ГР2.0-Т-ЭМС |
210х100х862) |
0,602) | ||
ГР2.0-Т-ВУ |
210х100х862) |
0,602) | ||
АМП1.0-МК |
от 12 до 24 |
110 |
150х100х86 |
0,60 |
АМП2.0-МК |
150х100х86 |
0,60 | ||
АМП1.0-ПК |
150х100х86 |
0,45 | ||
АМП2.0-ПК |
150х100х86 |
0,45 | ||
ФРП1.0-ПК |
150х100х86 |
0,45 | ||
АРП1.0 |
194х171х115 |
2 | ||
Примечания:
|
Таблица 12 - Габаритные размеры, масса, параметры электрического питания модулей системы СКВА-01М
Наименование модулей |
Диапазон напряжения питания (Uпит), В |
Габаритные размеры (ВхШхД), мм, не более |
Масса, кг, не более |
БСУ-0 |
от 150 до 232 переменного тока частотой 50 Гц |
770х510х310 |
37 |
Наименование модулей |
Диапазон напряжения питания (ипит), В |
Габаритные размеры (ВхШхД), мм, не более |
Масса, кг, не более |
МУ-0 |
от 150 до 232 переменного тока частотой 50 Гц |
570х410х270 |
24 |
МР8-0 |
от 18 до 24 постоянного тока |
280х220х110 |
1,4 |
МР16-0 |
310х290х130 |
2,4 | |
МР8-0-МК |
390х360х180 |
10 | |
МР16-0-МК |
390х360х180 |
11 | |
МР8-0-ЭМС |
390х360х180 |
10 | |
МРД-0 |
от 16 до 24 постоянного тока |
280х220х110 |
1,5 |
МРД-0-МК |
390х360х180 |
10 | |
ВМР-0 |
280х220х110 |
1,4 | |
ВМР-0-МК |
390х360х180 |
10 | |
ВБП-0 |
от 150 до 232 переменного тока частотой 50 Гц |
310х290х130 |
2,8 |
ВБП-0-МК |
390х360х180 |
11 | |
БСУ-Ех |
от 175 до 232 переменного тока частотой 50 Гц |
770х510х310 |
37 |
МУ-Ех |
от 175 до 232 переменного тока частотой 50 Гц |
570х410х270 |
24 |
МР8-Ех |
от 18 до 24 постоянного тока |
280х220х110 |
1,4 |
МР16-Ех |
310х290х130 |
2,4 | |
МР8-Ех-МК |
390х360х180 |
10 | |
МР16-Ех-МК |
390х360х180 |
11 | |
МР8-Ех-ЭМС |
390х360х180 |
10 | |
МР-d |
560х510х315 |
35 | |
ВМР-Ех |
от 16 до 24 постоянного тока |
280х220х110 |
1,4 |
ВМР-Ех-МК |
390х360х180 |
10 | |
ВМР-d |
560х510х315 |
35 | |
ВБП-Ех |
от 175 до 232 переменного тока частотой 50 Гц |
310х290х130 |
3,9 |
ВБП-Ех-МК |
от 175 до 232 переменного тока частотой 50 Гц |
390х360х180 |
12 |
ВБП-d |
от 175 до 232 переменного тока частотой 50 Гц |
560х510х315 |
36 |
Таблица 13 - Условия эксплуатации измерительных преобразователей
Наименование ИП |
Диапазон температур окружающей среды, oC |
Диапазон относительной влажности при температуре 25 oC, % |
Диапазон атмосферного давления, кПа |
А200, А201 |
от -40 до +45 |
от 15 до 90 | |
А203 - А209 |
от -40 до +45 |
от 20 до 98 | |
А211 - А216, А220 |
от -40 до +45 |
от 20 до 90 | |
А210, А217, А218, А221 |
от -30 до +45 |
от 15 до 90 | |
А219 |
от -30 до +45 |
от 5 до 95 | |
А300, А301 |
от -40 до +45 |
от 15 до 90 | |
А303 - А309 |
от -40 до +45 |
от 20 до 98 | |
А311 - А316, А320 |
от -40 до +45 |
от 20 до 90 | |
А310, А317, А318, А325 |
от -30 до +45 |
от 15 до 90 | |
А319 |
от -30 до +45 |
от 5 до 95 | |
А324 |
от -40 до +45 |
от 5 до 98 | |
А326 |
от -40 до +45 |
от 0 до 98 | |
А327, А328, А329 |
от -30 до +45 |
от 0 до 90 | |
А330 |
от -40 до +45 |
от 0 до 95 | |
B300, B301 C300, C301 |
от -40 до +45 |
от 15 до 90 | |
B303 - B309 C303 - C309 |
от -40 до +45 |
от 20 до 98 | |
B311 - B316, B320 C311 - C316, C320 |
от -40 до +45 |
от 20 до 98 | |
B310, B317, B318, B325 C310, C317, C318, C325 |
от - 30 до +45 |
от 15 до 90 | |
B319, C319 |
от -30 до +45 |
от 5 до 95 |
от 80 до 120 |
B324, C324 |
от -40 до +45 |
от 5до 98 | |
B326, C326 |
от -40 до +45 |
от 0 до 98 | |
B327, B328, B329 C327, C328, C329 |
от -30 до +45 |
от 0 до 90 | |
B330, C330 |
от -40 до +45 |
от 0 до 95 | |
АМ1.0-ХХ |
от -40 до +45 | ||
АМ2.0-ХХ |
от -40 до +45 | ||
АМ3.0-ХХ |
от -40 до +45 | ||
СО1.0-ХХ |
от -30 до +45 | ||
СО2.0-ХХ |
от -30 до +45 | ||
СО1.0-0 |
от -15 до +45 | ||
СО2.0-0 |
от -15 до +45 | ||
СВ1.0-ХХ |
от -40 до +45 | ||
СВ2.0-ХХ |
от -40 до +45 |
от 20 до 98 | |
ВД1.0-ХХ |
от -30 до +45 | ||
ВД2.0-ХХ |
от -30 до +45 | ||
ХЛ1.0-ХХ |
от -40 до +45 | ||
ХЛ2.0-ХХ |
от -40 до +45 | ||
ОА2.0-ХХ |
от -40 до +45 | ||
ОА3.0-ХХ |
от -40 до +45 | ||
КС1.0-ХХ |
от 0 до +45 | ||
СД1.0-ХХ |
от -40 до +45 |
Наименование ИП |
Диапазон температур окружающей среды, oC |
Диапазон относительной влажности при температуре 25 oC, % |
Диапазон атмосферного давления, кПа |
СК1.0-ХХ |
от -40 до +45 | ||
СК2.0-ХХ |
от -40 до +45 |
от 20 до 98 | |
ХЛВ1.0-ХХ |
от -40 до +45 | ||
ИКДУ1.0-ХХ |
от -20 до +45 | ||
ГР1.0-ХХ |
от -40 до +45 | ||
ГР2.0-ХХ |
от -40 до +45 | ||
ГР1.0-Т-ХХ ГР2.0-Т-ХХ |
от -40 до +130 (выносной сенсор) от -40 до +45 (блок измерительный) |
от 0 до 99 |
от 80 до 120 |
ФРП1.0-ХХ |
от -30 до +45 | ||
АМП1.0-ХХ |
от -30 до +45 |
от 20 до 95 | |
АМП2.0-ХХ |
от -30 до +45 | ||
АРП1.0 |
от -40 до +45 от +5 до +50 |
от 0 до 98 |
от 84 до 106,7 |
Таблица 14 - Условия эксплуатации модулей
Наименование модуля |
Диапазон температур окружающей среды, oC |
Диапазон относительной влажности при температуре 25 °С, % |
Атмосферное давление, кПа |
БСУ-0 |
от -40 до +45 (в исполнении без ЖК - дисплея) от +5 до + 45 (в исполнении с ЖК - дисплеем) от +5 до +45 (в исполнении с цветным сенсорным дисплеем) |
от 30 до 95 |
от 80 до 120 |
МУ-0 |
от -40 до +45 |
от 0 до 98 | |
МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС | |||
МРД-0, МРД-0-МК | |||
ВМР-0, ВМР-0-МК | |||
ВБП-0, ВБП-0-МК |
Наименование модуля |
Диапазон температур окружающей среды, oC |
Диапазон относительной влажности при температуре 25 oC, % |
Атмосферное давление, кПа |
БСУ-Ех |
от -40 до +45 (в исполнении без ЖК - дисплея); от +5 до +45 (в исполнении с ЖК - дисплеем) от +5 до +45 (в исполнении с цветным сенсорным дисплеем); |
от 30 до 95 |
от 80 до 120 |
МУ-Ех |
от -40 до +45 |
от 0 до 98 | |
МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС | |||
МР-d | |||
ВМР-Ех, ВМР-Ех-МК | |||
ВМР-d | |||
ВБП-Ех, ВБП-Ех-МК | |||
ВБП-d |
Таблица 15 - Маркировки взрывозащиты, степень защиты оболочки преобразователей измерительных
Наименование ИП |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14256-2015 |
A200 - А221 |
1ExibIICT6 |
IP 54 |
A300 - A320, A325 - A329 | ||
B300 - B320, B325 - B329 | ||
C300 - C320, C325 - C329 | ||
A324, B324, C324 |
1ExdibIICT6 | |
АМ1.0-ХХ |
Ex ib IIB/IIC T4 Gb | |
АМ2.0-ХХ | ||
АМ3.0-ХХ | ||
АМП1.0-ХХ |
2Ex nA IIA T1 Gc X | |
АМП2.0-ХХ | ||
СО1.0-ХХ |
1Ex ib IIB/IIC T4 Gb | |
СО2.0-ХХ | ||
СВ1.0-ХХ | ||
СВ2.0-ХХ | ||
ВД1.0-ХХ | ||
ВД2.0-ХХ | ||
ХЛ1.0-ХХ | ||
ХЛ2.0-ХХ | ||
ОА2.0-ХХ | ||
ОА3.0-ХХ | ||
КС1.0-ХХ | ||
СД1.0-ХХ |
Наименование ИП |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14256-2015 |
СК1.0-ХХ | ||
СК2.0-ХХ |
1Ex ib IIB/IIC T4 Gb | |
ХЛВ1.0-ХХ | ||
ГР1.0-ХХ ГР2.0-ХХ |
1Ex d ib IIB +H2 T4 Gb |
IP 54 |
ГР1.0-Т-ХХ ГР2.0-Т-ХХ |
1Ex d ib IIB +H2 T4 Gb +1Ex ib II CT4 | |
АРП1.0 |
1ExibIIBT4 X |
Таблица 16 - Маркировки взрывозащиты, степень защиты оболочки модулей системы
Наименование модуля |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14256-2015 |
БСУ-Ех |
- |
IP54 |
МУ-Ex |
- | |
МР8-, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС |
[Exib]IIC/IIB X | |
МР-d |
1Ex d [ib] ib IIC/IIB T4 Gb | |
ВМР-Ех, ВМР-Ех-МК |
- | |
ВМР-d |
1Ex d e [ib] IIC/IIB T4 Gb | |
ВБП-Ех, ВБП-Ех-МК |
- | |
ВБП-d |
1Ex d IIC T4 Gb | |
Примечание - БСУ-Ех, МУ-Ех, ВМР-Ех, ВМР-Ех-МК, ВБП-Ех, ВБ гальваническое разделение в соответствии с требованиями (МЭК 60079-11:1999) |
-Ех-МК обеспечивают ГОСТ 30852.10-2002 |
Таблица 17 - Параметры надёжности
Наименование |
Средняя наработка на отказ, ч |
Средний срок службы, лет |
Преобразователи измерительные концентрации газов |
40000 |
10 |
Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300, С300 |
40000 |
10 |
Преобразователь измерительный акусторезонансный АРП1.0 |
30000 |
10 |
БСУ-0 с ЖК дисплеем |
100000 |
12 |
БСУ-0 с сенсорной панелью |
65000 |
10 |
МУ-0 |
90000 |
12 |
МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС |
90000 |
15 |
МРД-0, МРД-0-МК |
100000 |
15 |
ВМР-0, ВМР-0-МК |
60000 | |
ВБП-0, ВБП-0-МК |
80000 | |
БСУ-Ех с ЖК дисплеем |
85000 |
10 |
БСУ -Ех с сенсорной панелью |
65000 |
10 |
МУ-Ех |
85000 |
10 |
Наименование |
Средняя наработка на отказ, ч |
Средний срок службы, лет |
МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС |
65000 |
10 |
МР-d |
65000 |
10 |
ВМР-Ех, ВМР-Ех-МК |
60000 |
10 |
ВМР-d |
60000 |
10 |
ВБП-Ех, ВБП-Ех-МК |
55000 |
10 |
ВБП-d |
55000 |
10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе блока сигнализации и управления.
Комплектность средства измеренийТаблица 18 - Комплектность средства измерений
Наименование |
Обозначение |
Количество, шт. |
Блок сигнализации и управления |
БСУ-0 |
по заказу |
Модуль управления |
МУ-0 |
по заказу |
Модуль расширения |
МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС |
по заказу |
Модуль расширения дискретный |
МРД-0, МРД-0-МК |
по заказу |
Выносной блок питания |
ВБП-0, ВБП-0-МК |
по заказу |
Выносной модуль реле |
ВМР-0, ВМР-0-МК |
по заказу |
Контроллер связи |
- |
1 |
Преобразователь измерительный |
см. таблицу 1 |
по заказу |
Насадка градуировочная |
- |
1 |
Комплект крепежа для монтажа |
- |
(по кол-ву ИП и МР) |
Дисплей тестовый |
- |
1 (по заказу) |
Документация: | ||
Руководство по эксплуатации |
ЕКРМ.411741.005 РЭ |
1 |
Паспорт на систему |
ЕКРМ.411741.005 ПС |
1 |
Паспорт на измерительный преобразователь |
в соответствии с типом ИП |
по кол-ву ИП |
Методика поверки |
МП-242-2158-2017 |
1 |
Инструкция по монтажу |
- |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим СКВА-01МГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ТУ 4215-026-47275141-15 Системы газоаналитические СКВА-01М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)
ИНН 7717136914
Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, с. 1, эт. 3, помещ VII, ком. 4, 4а
Web сайт: www.inkram.ru
E-mail: office@inkram.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт http://www.vniim.ru
E-mail info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
