№2398 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226322
О продлении срока действия и внесении изменений в описание типа на контроллеры измерительные ControlWave Micro
Приказы по основной деятельности по агентству Вн. Приказ № 2398 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2398
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на контроллеры измерительные ControlWave Micro
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержд1:нного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «ПГ «Метран» от 30 октября 2020 г. № 310/СС, от 7 сентября 2020 г. № 264-2/СС и № 264-1/СС приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на контроллеры измерительные ControlWave Micro на последующие 5 лет.
-
2. Утвердить новую редакцию описания типа на контроллеры измерительные ControlWave Micro, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63215-16, в связи с переименованием изготовителя с ЗАО «Промышленная группа «Метран», г. Челябинск на АО «Промышленная группа «Метран», г.Челябинск, изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
<------------------------------
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии _________________
С.С.Голубев
СЪЕДЕНИЯ О СЕР Г ИФИКА1 Е ЭЕ I
Сертификат: 01C9SC9A007CACB9B24B5327C21BB4CE93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11,2020 до 23,11.2021
к__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2398
Лист № 1 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительные ControlWave Micro Назначение средства измеренийКонтроллеры измерительные ControlWave Micro (далее - контроллеры) предназначены для измерения и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, приема дискретных и импульсных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измеренных значений параметров технологического процесса.
Описание средства измеренийКонтроллеры являются программируемыми устройствами и обеспечивают измерение входных сигналов силы и напряжения постоянного тока (4 - 20) мА и (1 - 5) В, сигналов термопар различных градуировок по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления (далее - ТС) типа Pt100 по ГОСТ 6651-2009 с преобразованием результата измерений в температуру, а также количества импульсов в диапазоне частот (0 - 10) кГц, воспроизведение выходных сигналов силы и напряжения постоянного тока (4 - 20) мА и (1 - 5) В, прием и логическую обработку дискретных электрических сигналов, прием и передачу данных по протоколу HART, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Контроллеры имеют общепромышленное и взрывозащищённое исполнения.
Контроллеры имеют модульную структуру. Контроллеры состоят из основного блока и блока расширения. Основной блок содержит базовый блок и, в зависимости от заказа, до 1, 2 или 6 модулей ввода-вывода. Базовый блок объединяет кросс-плату, смонтированную в корпусе, модуль источника питания и ЦПУ модуль. Блок расширения позволяет дополнительную установку до 2, 4 или 8 модулей ввода-вывода.
Контроллеры имеют изолированные и неизолированные модули ввода/вывода аналоговых и дискретных сигналов. В изолированных модулях осуществляется гальваническая развязка входных/выходных сигналов и базового блока контроллера. Разрядность АЦП модулей аналогового ввода составляет 21 или 14 бит в зависимости от модели, а разрядность ЦАП модулей аналогового вывода - 12 бит. Объем оперативной памяти процессора контроллера до 64 МБ.
Контроллеры могут иметь выносной дисплей с клавиатурой, наличие которого определяется при заказе.
Контроллеры имеют возможность подключения к промышленным сетям Ethernet, поддерживают протоколы Modbus, OPC, HART и интерфейсы RS-232, RS-485. Контроллеры могут быть укомплектованы радиопередающими устройствами для передачи по радиоканалу измерительной информации, а также беспроводным интерфейсом WirelessHART для связи с полевыми приборами.
Внешний вид и место пломбирования контроллеров представлено на рисунке 1.
Знак поверки наносится на свидетельство о поверке.

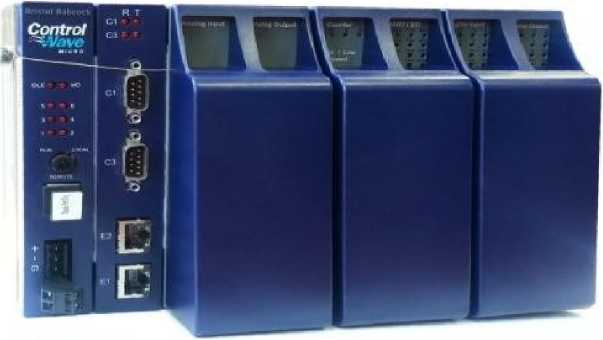

Рисунок 1 - Общий вид контроллеров
Программное обеспечение (далее - ПО) контроллеров состоит из метрологически значимого ПО (встроенное) и метрологически не значимого ПО (внешнее).
Встроенное ПО - устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Внешнее ПО OpenBSI Utilities/BSI Config, устанавливается на персональный компьютер, содержит широкий спектр инструментальных средств для работы с контроллерами ControlWave и с блоками удаленного ввода/вывода ControlWave Ethernet. Внешнее ПО позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазона измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурирование системы промышленной связи на основе интерфейсов RS-232, RS-485;
-
- конфигурирование систем промышленной связи на основе стандарта Ethernet; программирование логических задач контроллеров на языках IL (Instruction List), LD (Ladder Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart) и ST (Structured Text); тестирование программ, выполнение пуско-наладочных работ и обслуживание готовой системы;
-
- установку парольной защиты от несанкционированного доступа.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Внешнее ПО OpenBSI Utilities / BSI Config |
Встроенное ПО | |
|
Идентификационное наименование ПО |
395575-02-8 |
cwm0560.bin cwm0560.cab |
|
Номер версии (идентификационный номер ПО) |
Не ниже V5.8 |
Не ниже 5.60 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений входных сигналов:
соответствующий температуре, °С
|
от 1 до 5 от -0,01 до +0,01 от 4 до 20 от 0 до 216 от 18,52 до 390,48 от -200 до +850 от -9,835 до +76,373 от -270 до +1820 |
|
Диапазон воспроизведения выходных сигналов:
|
от 1 до 5 от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности при температуре (25±3) °С, %, при измерении:
|
±0,1 ±0,025 ±0,1 |
|
Пределы допускаемой основной приведенной погрешности при температуре (25±3) °С при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов, имп. |
±1 |
|
Пределы допускаемой приведенной погрешности при измерении напряжения (1-5) В и силы тока (4-20) мА, %, в диапазоне температур окружающего воздуха:
|
±0,2 ±0,4 |
|
Пределы допускаемой приведенной погрешности при измерении напряжения (от минус 0,01 до плюс 0,01) В в диапазоне температур окружающего воздуха от минус 20 °С до плюс 70 °С, % |
±0,05 |
|
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА на неизолированных выводах, %, в диапазоне температур окружающего воздуха:
|
±0,2 ±0,3 ±0,5 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения (1-5) В и силы тока (4-20) мА на изолированных выводах, %, в диапазоне температур окружающего воздуха: - от минус 40 °С до плюс 70 °С - от минус 50 °С до минус 40 °С |
±0,2 ±0,4 |
|
Примечание - За нормирующее значение приведенной погрешности принят диапазон измерений. | |
Таблица 3 - Метрологические и технические характеристики модулей ввода сигналов термопар и ТС
|
Типы сигналов термопар и ТС |
Диапазоны измерений напряжения постоянного тока термопар, мВ, или сопротивления ТС, Ом |
Диапазоны преобразований сигналов термопар по ГОСТ Р 8.5852001 и ТС по ГОСТ 6651-2009 в температуру, °С |
Пределы допускаемой абсолютной основной погрешности при измерении и преобразовании сигналов термопар и ТС в температуру, °С |
Пределы допускаемой абсолютной погрешности при измерении и преобразовании сигналов термопар и ТС в температуру в диапазоне температуры окружающего воздуха от минус 20 до плюс 70 °С, °С |
|
1 |
2 |
3 |
4 |
5 |
|
Термопары типа: | ||||
|
B |
от 0,033 до 0,178 |
от 100 до 200 |
±8,0 |
±16,0 |
|
св. 0,178 до 0,746 |
св. 200 до 390 |
±4,0 |
±8,0 | |
|
св. 0,746 до 3,466 |
св. 390 до 840 |
±2,0 |
±4,0 | |
|
св. 3,466 до 13,820 |
св. 840 до 1820 |
±1,0 |
±2,0 | |
|
E |
от -9,835 до -9,797 |
от -270 до -260 |
±3,0 |
±6,0 |
|
св. -9,797 до - 9,368 |
св. -260 до -225 |
±1,0 |
±2,0 | |
|
св. -9,368 до - 8,825 |
св. -225 до -200 |
±0,75 |
±1,5 | |
|
св. -8,825 до 76,373 |
св. -200 до +1000 |
±0,5 |
±1,0 | |
|
J |
от -8,095 до +10,224 |
от -210 до +190 |
±0,75 |
±1,5 |
|
св. 10,224 до 69,553 |
св. 190 до 1200 |
±0,5 |
±1,0 | |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
K |
от -6,458 до - 6,441 |
от -270 до -260 |
±5,0 |
±10,0 |
|
св. -6,441 до - 6,377 |
св. -260 до -245 |
±2,0 |
±4,0 | |
|
св. -6,377 до - 5,550 |
св. -245 до -180 |
±1,0 |
±2,0 | |
|
св. -5,550 до - 4,793 |
св. -180 до -145 |
±0,75 |
±1,5 | |
|
св. -4,793 до 54,886 |
св. -145 до +1372 |
±0,5 |
±1,0 | |
|
R |
от -0,226 до +0,296 |
от -50 до +50 |
±2,0 |
±4,0 |
|
св. 0,296 до 20,488 |
св. 50 до 1720 |
±1,0 |
±2,0 | |
|
S |
от -0,236 до +0,299 |
от -50 до +50 |
±2,0 |
±4,0 |
|
св. 0,299 до 18,609 |
св. 50 до 1760 |
±1,0 |
±2,0 | |
|
T |
от -6,258 до - 6,232 |
от -270 до -260 |
±4,0 |
±8,0 |
|
св. -6,232 до - 6,180 |
св. -260 до -250 |
±2,0 |
±4,0 | |
|
св. -6,180 до - 5,261 |
св. -250 до -180 |
±1,0 |
±4,0 | |
|
св. -5,261 до - 4,300 |
св. -180 до -135 |
±0,75 |
±1,5 | |
|
св. -4,300 до +20,872 |
св. -135 до +400 |
±0,50 |
±1,0 | |
|
Термопреобразователи сопротивления типа: | ||||
|
Pt100 |
от 18,52 до 68,33 |
от -200 до -80 |
±2,5 |
±3,0 |
|
св. 68,33 до 390,48 |
св. -80 до + 850 |
±0,5 |
±1,0 | |
Таблица 4 - Метрологические и технические характеристики канала компенсации холодного
спая модуля ввода термопар
|
Тип термопары |
Диапазоны измерений напряжения постоянного тока канала компенсации холодного спая термопар, мВ, |
Диапазоны преобразований в температуру канала компенсации холодного спая термопар по ГОСТ Р 8.585-2001, °C |
Пределы допускаемой абсолютной основной погрешности при измерении и преобразовании сигналов холодного спая в температуру, °C |
|
1 |
2 |
3 |
4 |
|
B |
от 0,033 до 13,820 |
от 100 до 1820 |
±0,30 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
|
E |
от -9,835 до -9,797 |
от -270 до -260 |
±10,00 |
|
св. -9,797 до -9,666 |
св. -260 до -245 |
±3,00 | |
|
св. -9,666 до -8,825 |
св. -245 до -200 |
±1,50 | |
|
св. -8,825 до -4,636 |
св. -200 до -87 |
±0,75 | |
|
св. -4,636 до +1,495 |
св. -87 до +25 |
±0,39 | |
|
св. 1,495 до 76,373 |
св. +25 до +1000 |
±0,30 | |
|
J |
от -8,095 до -5,037 |
от -210 до -110 |
±0,80 |
|
св. -5,037 до +1,277 |
св. -110 до +25 |
±0,40 | |
|
св. 1,277 до 69,553 |
св. +25 до +1200 |
±0,30 | |
|
K |
от -6,458 до -6,441 |
от -270 до -260 |
±15,00 |
|
св. -6,441 до -6,382 |
св. -260 до -246 |
±4,50 | |
|
св. -6,382 до -6,158 |
св. -246 до -220 |
±2,20 | |
|
св. -6,158 до -5,141 |
св. -220 до -160 |
±1,10 | |
|
св. -5,141до +1,000 |
св. -160 до +25 |
±0,55 | |
|
св. 1,000 до 54,886 |
св. +25 до +1372 |
±0,30 | |
|
R |
от -0,226 до +0,296 |
от -50 до +50 |
±0,49 |
|
св. 0,296 до 20,488 |
св. +50 до +1720 |
±0,30 | |
|
S |
от -0,236 до +0,299 |
от -50 до +50 |
±0,45 |
|
св. 0,299 до 18,609 |
св. +50 до +1760 |
±0,30 | |
|
T |
от -6,258 до -6,232 |
от -270 до -260 |
±10,30 |
|
св. -6,232 до -6,122 |
св. -260 до -242 |
±3,00 | |
|
св. -6,122 до -5,523 |
св. -242 до -195 |
±1,50 | |
|
св. -5,523 до -2,153 |
св. -195 до -60 |
±0,75 | |
|
св. -2,153 до +0,992 |
св. -60 до +25 |
±0,375 | |
|
св. 0,992 до 20,872 |
св. +25 до + 400 |
±0,30 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянным током, В |
от 11 до 30 |
|
Потребляемая мощность базового блока, Вт, не более |
3 |
|
Габаритные размеры, мм, не более: - длина |
230 |
|
- ширина |
150 |
|
- высота |
165 |
|
Масса базового блока, кг, не более |
1 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С: |
от -40 до +70 |
|
- для контроллеров специального исполнения |
от -50 до +70 |
|
- для контроллеров с модулями ввода сигналов термопар и ТС, выносным ЖКИ |
от -20 до +70 |
|
- относительная влажность воздуха, % |
от 15 до 95 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP20 |
|
Маркировка взрывозащиты |
2ExnAIICT4 X |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
12 |
наносится на табличку, прикрепленную к контроллеру, способом, принятым на предприятии-изготовителе, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер измерительный ControlWave Micro |
- 1) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. 2) |
|
Паспорт |
- |
1 экз. |
| ||
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
-
- Прибор для поверки вольтметров В1-12. Выходное напряжение от 0,1 мкВ до 0,1 В, предел допускаемой основной погрешности 240-4^ивых+0,5 мкВ, выходное сопротивление 10 Ом; выходное напряжение от 10 мкВ до 10 В, основная погрешность 540-5^ивых+10 мкВ, выходное сопротивление 0,001 Ом, ток нагрузки до 100 мА; выходной ток от 10 нА до 100 мА, погрешность 240-Мвых+1мкА.
-
- Магазин электрического сопротивления Р 4831. Диапазон (0,001-111111,110) Ом, класс точности 0,02/240-6.
-
- Частотомер электронно-счетный Ч3-57. Диапазон измерений частоты от 0,1 Гц до 100 МГц, относительная погрешность - 2,5-10’7.
-
- Калибратор программируемый П320. Диапазон воспроизведения напряжения (0-10) В, приведенная погрешность ±0,0014 %. Диапазон воспроизведения тока (0-100) мА, приведенная погрешность ±0,003 %.
-
- Генератор сигналов низкочастотный Г3-110. Диапазон воспроизведения частоты (0,01 - 1999999,99) Гц, пределы допускаемой относительной погрешности ±0,540-7 %.
приведены в руководстве по эксплуатации контроллеров измерительных ControlWave Micro.
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным ControlWave MicroГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация компании «Emerson Process Management / Remote Automation Solutions», США
ТУ 4222-075-51453097-2015 Контроллеры измерительные ControlWave Micro. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран»
(АО «ПГ Метран»)
ИНН 7448024720
Адрес: Россия, 454003, г.Челябинск, проспект Новоградский, дом 15
Тел.: +7 (351) 799 51 52
Факс: +7 (351) 799-55 90
E-mail: info.Metran@Emerson.com
Web-сайт: https://www.metran.ru
Испытательный центрФБУ «Челябинский ЦСМ»
Адрес: 454048, г.Челябинск, ул. Энгельса, д.101
Тел./факс (351) 232-04-01
Е-mail: stand@chel.surnet.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
