№1684 от 03.08.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28669
О переоформлении свидетельства об утверждении типа средства измерений № 64805 "Газоанализаторы многокомпонентные "Полар", модели "Полар", "Полар-2", "Полар Универсал", "Полар про"
и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
|
3 августа 2017 г. |
ПРИКАЗ № 1684 Москва |
О переоформлении свидетельства об утверяедении типа средства измерений № 64805 «Газоанализаторы многокомпонентные «Полар», модели «Полар», «Полар-2», «Полар Универсал», «Полар про» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Промэкоприбор» от 19 июля 2017 г. № 0169/07-017-МС и № 0170/07-017-МС приказываю:
-
1. Внести изменения в описание типа на установки расходомерные УПРМ-С ТЕПЛ ОКОМ-100-0, 05/0, 1/0, 25, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54026-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 64805 «Счетчики электрической энергии . электронные однофазные ЛЕ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54026-13, в связи с изменением предприятия-изготовителя с ЗАО «НПФ Теплоком», г. Санкт-Петербург, на АО «НПФ», г. Санкт-Петербург.
3. Управлению метро^огиЕР^Р«А^?одат^ФР¥1фу«В'№й4Мс|> (А.Ю.Кузин)
1 1 храншся в. системе электронного документооборота 4 '
обеспечить в соответствии сФеДдешптстрат^нымурр&ттеаменто^ свидетельства с описан! q юридическому лицу или ин
4. Контроль за исполь
[ оформление выдачу его
* метрологии.
щвидуальному предпринимателю. Сертификат: 61DA1E000300E901C1ECT
«мказа оставляю з а собой.
>
С.С.Голубев
Действителен: с 17.11.2016 до 17.11.2017
ч
Заместитель Руководителя
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» августа 2017 г. №1684ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы многокомпонентные «Полар», модели «Полар», «Полар-2», «Полар Универсал», «Полар про» Назначение средства измеренийГазоанализаторы многокомпонентные «Полар», модели «Полар», «Полар-2», «Полар Универсал», «Полар про», в зависимости от модели, предназначены для:
-
- измерений объемной доли кислорода (Ог), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S), аммиака (NH3), углеводородов (СН) по метану (СН4), пропану (СзНя) или гексану (СеНм) и летучих органических соединений (ЛОС) по изобутилену (i- С4Н8) в отходящих газах стационарных и передвижных источников промышленных выбросов или в воздухе рабочей зоны;
-
- измерений или определения расчетным методом объемной доли диоксида углерода (СО2);
-
- определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NOx);
-
- измерений температуры и избыточного давления (разрежения) газов;
-
- измерений разности давлений газов;
-
- определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с трубками напорными модификаций НИИОГАЗ и Пито;
-
- индикации температуры окружающей среды;
-
- определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
-
- определения расчетным методом массового выброса загрязняющих веществ;
-
- выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.
Газоанализаторы многокомпонентные «Полар», моделей «Полар», «Полар-2», «Полар Универсал», «Полар про» (далее - газоанализаторы) представляют собой автоматические переносные приборы непрерывного действия.
Область применения газоанализаторов:
-
- моделей «Полар», «Полар Универсал» и «Полар про» - контроль промышленных выбросов;
-
- модели «Полар-2» - контроль воздуха рабочей зоны.
Принцип действия газоанализаторов:
-
- по каналам измерений Ог, СО, NO, NO2, SO2, H2S, NH3 - электрохимический;
-
- по каналам измерений СО (0-15 %), СОг и СН - оптический инфракрасный (ИК-датчики и ИК-модули с автокомпенсацией внешних воздействий);
-
- по каналу измерений ЛОС - фотоионизационный;
-
- по каналу измерений температуры газового потока - термоэлектрический;
- по каналам измерений избыточного давления (разрежения) и разности давлений газов - основан на тензорезистивном преобразовании давления (тензорезистивный датчик).
Конструктивно газоанализаторы являются одноблочными приборами, выполненными в прочных пластиковых корпусах. В состав газоанализаторов моделей «По л ар», «Пол ар Универсал» и «Полар про», кроме непосредственно самого прибора, входят устройства отбора и подготовки пробы к анализу.
Газоанализаторы выпускаются в различных модификациях, отличающихся друг от друга диапазоном эксплуатации по температуре окружающей среды и исполнением в части взрывозащиты. Возможные модификации газоанализаторов представлены в таблице 1. Возможные варианты комплектации газоанализаторов по каналам измерений представлены в таблице 2.
Отличительной особенностью газоанализаторов моделей «Полар Универсал» и «Полар про» является возможность установки двух измерительных каналов СО, NO и SO2 для каждого из компонентов. При этом один из каналов предназначается для измерения «низких», а другой -«высоких» концентраций определяемого компонента.
Таблица 1 - Модификации газоанализаторов
|
Модель газоанализатора |
Модификация |
Допускаемая температура окружающей среды, °C |
Исполнение в части взрывозащиты |
|
«Полар» |
«Полар» |
от 0 до +45 |
обыкновенное |
|
«Полар Т» |
от -40 до +45 |
обыкновенное | |
|
«Полар Ех» |
от 0 до +45 |
взрывозащищенное | |
|
«Полар Ех Т» |
от -40 до +45 |
взрывозащищенное | |
|
«Полар-2» |
«Полар-2» |
от 0 до +45 |
обыкновенное |
|
«Полар-2 Т» |
от -40 до +45 |
обыкновенное | |
|
«Полар-2 Ех» |
от 0 до +45 |
взрывозащищенное | |
|
«Полар-2 Ех Т» |
от -40 до +45 |
взрывозащищенное | |
|
«Полар Универсал» |
«Полар Универсал» |
от 0 до +45 |
обыкновенное |
|
«Полар Универсал Т» |
от -40 до +45 |
обыкновенное | |
|
«Полар Универсал Ех» |
от 0 до +45 |
взрывозащищенное | |
|
«Полар Универсал Ех Т» |
от -40 до +45 |
взрывозащищенное | |
|
«Полар про» |
— |
от 0 до +45 |
обыкновенное |
Таблица 2 - Варианты комплектации газоанализаторов
|
Модель газоанализатора |
Каналы измерений газовых компонентов тип измерительного датчика / определяемый компонент |
т |
р | ||||||||||
|
электрохимические датчики |
оптические ИК-датчики (ИК-модули) |
ФИД | |||||||||||
|
О2 |
СО |
NO |
NO2 |
SO2 |
H2S |
NH3 |
СО |
со2 |
СН |
лос | |||
|
«Полар» |
+ |
+* . |
+ |
+ |
+ |
+ |
— |
+ |
++ |
— |
+ |
+ | |
|
«Полар-2» |
+ |
+■' |
+ ■ |
+ |
+ |
+ |
+ |
■ — |
+ |
++ |
+ |
— |
— |
|
«Полар Универсал» |
+ |
++* |
++ |
+ |
++ |
+ |
- |
- |
+ |
++ |
- |
+ |
+ |
|
«Полар про» |
+ |
++* |
++ |
+ |
J I. I I |
+ |
— |
+ |
++ |
— |
+ |
+ | |
|
Примечания:
| |||||||||||||
Газоанализаторы полностью автоматизированы. При каждом включении проводится автоматическая диагностика, а также (в моделях, предназначенных для контроля промышленных выбросов) продувка сенсоров воздухом и установка нулевых показаний. Если в газоанализаторе установлено два измерительных канала СО, NO и SO2 с разными диапазонами измерений, переключение между каналами происходит автоматически.
Внешний вид газоанализаторов представлен на рисунках 1, 3, 5 и 7.
Способ отбора проб - принудительный с помощью встроенного побудителя расхода.
Газоанализаторы, в зависимости от модели и модификации, имеют LCD или (газоанализаторы моделей «Полар» и «Полар Универсал» модификаций с индексами «Т» и «Ех Т») OLED графический дисплей (индикатор) с разрешением 128x64 или (газоанализаторы модели «Полар про») 240x128 пикселей, обеспечивающий отображение:
-
- результатов измерений содержания определяемых компонентов и физических параметров газового потока;
-
- текущей даты и времени;
-
- уровня заряда аккумуляторной батареи;
-
- меню пользователя;
-
- информационных сообщений.
Газоанализаторы модели «Полар-2», предназначенные для контроля воздуха рабочей зоны, имеют два перестраиваемых порога срабатывания сигнализации по каждому измерительному каналу и оснащены устройствами световой и звуковой сигнализации.
Газоанализаторы обеспечивают регистрацию результатов измерений следующими способами:
-
- занесение во внутреннюю энергонезависимую память;
-
- вывод на внешний термопринтер через инфракрасный порт;
-
- передача на персональный компьютер или другие внешние устройства по интерфейсам USB 2.0 и/или Wi-Fi.
Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 - IP20.
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, и предназначены для использования в промышленной электромагнитной обстановке.
Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа в местах установки винтовых соединений. Схемы пломбировки газоанализаторов приведены на рисунках 2, 4, 6 и 8.
Газоанализаторы моделей «Полар», «Полар-2» и «Полар Универсал», модификаций с индексами «Ех» и «Ех Т» выполнены во взрывозащищенном исполнении в соответствии с требованиями ТР ТС 012/2011 и имеют следующую маркировку взрывозащиты согласно ГОСТ Р МЭК 60079-0-2011:
-
- газоанализаторы модели «Полар»:
-
- исполнения без оптических датчиков - 1Ех ib [ia Ga] ПС Т4 Gb X;
-
- исполнения с оптическими датчиками - 1Ех d ib [ia Ga] ПС T4 Gb X;
-
- газоанализаторы модели «Полар-2»:
-
- исполнения без оптических датчиков — 1Ех ib ПС Т4 Gb X;
-
- исполнения с оптическими датчиками - 1Ех d ib ПС Т4 Gb X;
-
- газоанализаторы модели «Полар Универсал»:
-
- исполнения без оптических датчиков - 1Ех ib [ia Ga] IIB T4 Gb X;
-
- исполнения с оптическими датчиками - 1Ех d ib [ia Ga] IIB T4 Gb X;
-
- зонды пробоотборные газоанализаторов моделей «Полар» и «Полар Универсал»:
-
- исполнение 1 - ОЕх ia ПС Т4 Ga;
-
- исполнение 2 - 1Ех ia ПС Т4 Gb.

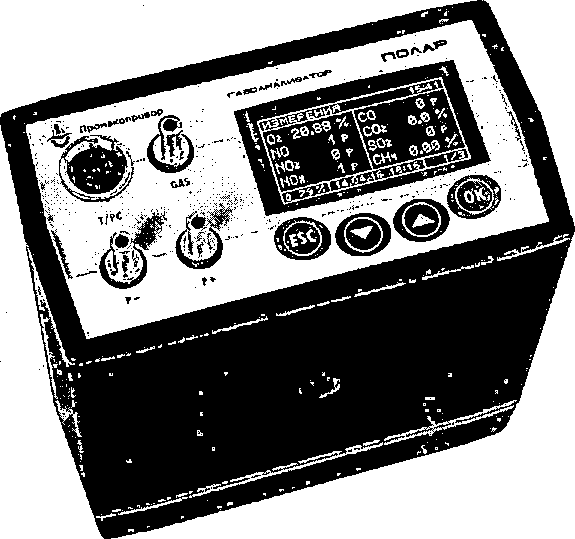

Рисунок 1 - Внешний вид газоанализаторов модели «Полар»

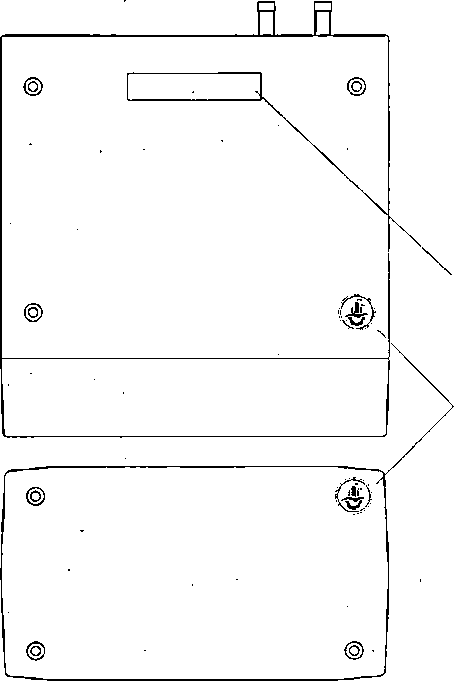

Места размещения защитных пломб
Место нанесения знака поверки

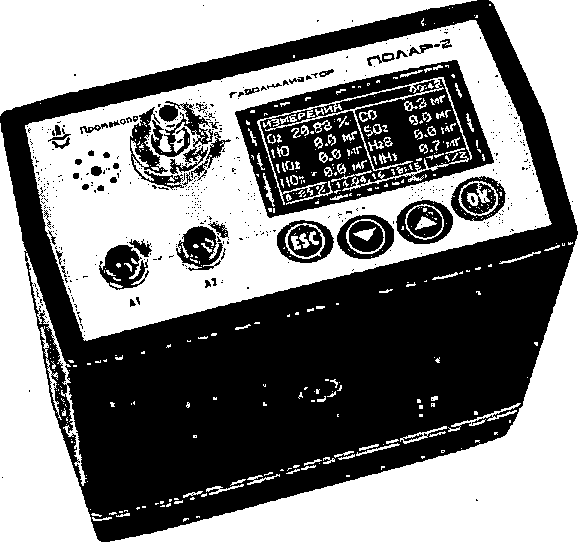

Рисунок 3 - Внешний вид газоанализаторов модели «Полар-2»

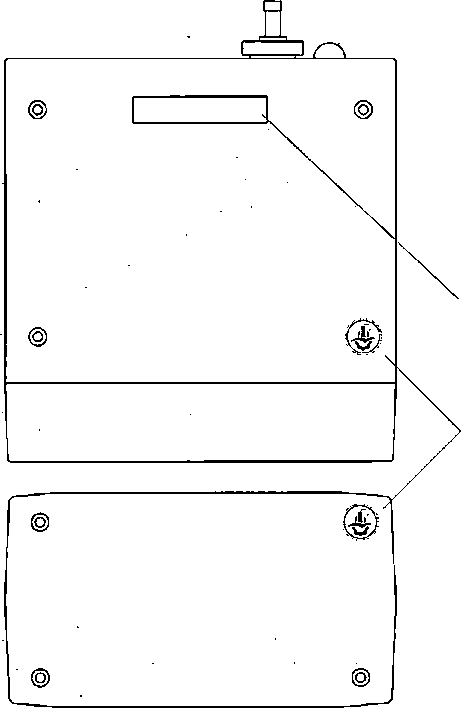

Место нанесения знака поверки
Места размещения защитных пломб

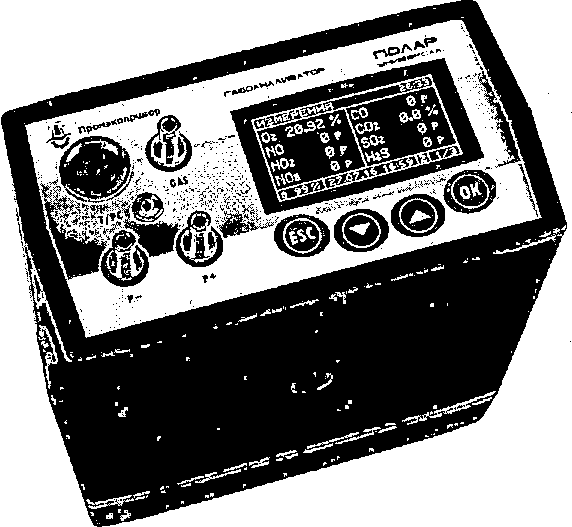

Рисунок 5 - Внешний вид газоанализаторов модели «Полар Универсал»

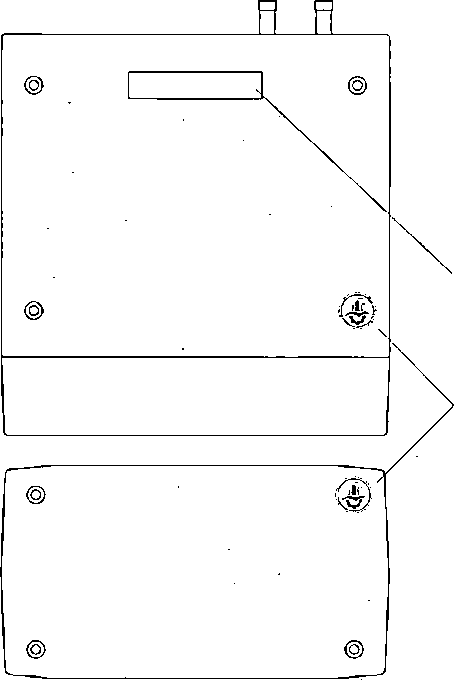

Место нанесения
знака поверки
Места размещения защитных пломб

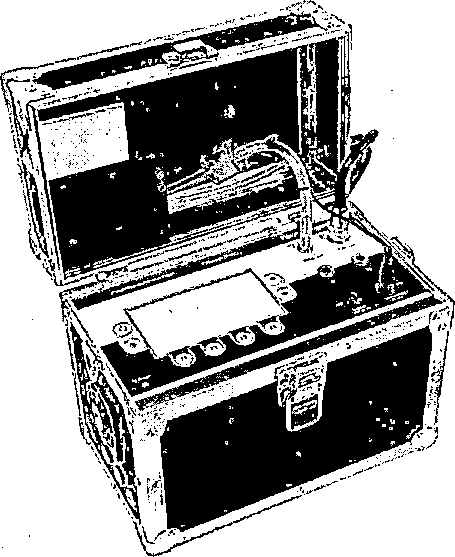

Рисунок 7 - Внешний вид газоанализаторов модели «Полар про»

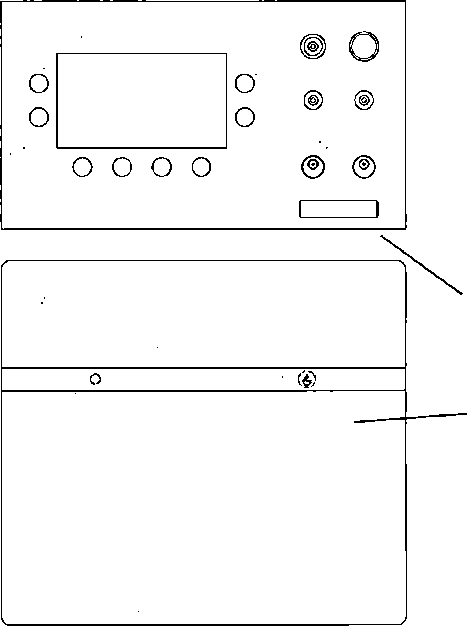

Место нанесения знака поверки
Место размещения защитной пломбы
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов, температуры, давления и скорости газового потока.
Основные функции встроенного ПО:
-
- измерение выходных сигналов первичных преобразователей и их преобразование в результаты измерений содержания определяемых компонентов и параметров газового потока;
-
- цифровая индикация результатов измерений содержания определяемых компонентов и параметров газового потока на графическом дисплее газоанализатора;
-
- сравнение текущих результатов измерений с заданными пороговыми значениями сигнализации и выдача сигнализации при их превышении;
-
- запись и хранение результатов измерений во внутренней энергонезависимой памяти;
-
- диагностика аппаратной части газоанализатора (заряд батареи, производительность насоса, температура внутри корпуса и т.д.);
-
- обмен данными с внешними устройствами по интерфейсам USB 2.0 и/или Wi-Fi;
-
- контроль целостности программных кодов ПО, настроечных и градуировочных констант.
Встроенное ПО идентифицируется посредством отображения номера версии и цифрового идентификатора на дисплее газоанализаторов через меню «Параметры/Инфо».
Идентификационные данные программного обеспечения приведены в таблицах 3-5.
Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи. Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Таблица 3 - Идентификационные данные программного обеспечения газоанализаторов моделей «Полар» и «Полар Универсал»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование (ПО) |
polar.bin |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
423E7D36 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 4 - Идентификационные данные программного обеспечения газоанализаторов модели «Полар-2»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование (ПО) |
polar2.bin |
|
Номер версий (идентификационный номер ПО) |
не ниже 3.01 |
|
Цифровой идентификатор ПО |
DC42D86F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 5 - Идентификационные данные программного обеспечения газоанализаторов модели «Полар про»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование (ПО) |
polar pro.hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.07 |
|
Цифровой идентификатор ПО |
D7BA340F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, в зависимости от модели, приведены в таблицах 6-8.
Таблица 6 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов моделей «Полар», «Полар Универсал» и «Полар про» по каналам измерений содержания газовых компонентов
|
Определяемый компонент |
Диапазон измерений - содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
4 |
|
Кислород (Ог) |
от 0 до 25 % об. доли |
±0,2 % об. доли |
— |
|
Оксид углерода (СО) |
от 0 до 500 мг/м3 |
±2,5 мг/м3 (от 0 до 50 мг/м3 включ.) |
±5% (св. 50 до 500 мг/м3) |
|
от 0 до 5000 мг/м3 |
±6 мг/м3 (от 0 до 120 мг/м3 включ.) |
±5% (св. 120 до 5000 мг/м3) | |
|
от 0 до 12500 мг/м3 |
±12 мг/м3 (от 0 до 240 мг/м3 включ.) |
±5% (св. 240 до 12500 мг/м3) | |
|
от 0 до 50 г/м3 |
±0,06 г/м3 (от 0 до 1,2 г/м3 включ.) |
±5% (св. 1,2 до 50 г/м3) | |
|
от 0 до 100 г/м3 |
±0,12 г/м3 (от 0 до 2,4 г/м3 включ.) |
±5% (св. 2,4 до 100 г/м3) | |
|
от 0 до 15 % об. доли (ИК-модуль) |
±0,02 % об. доли (от 0 до 0,4 % об. доли включ.) |
±5% (св. 0,4 до 15 % об. доли) | |
|
Оксид азота (NO) |
от 0 до 400 мг/м3 |
±3 мг/м3 (от 0 до 60 мг/м3 включ.) |
±5% (св. 60 до 400 мг/м3) |
|
от 0 до 2000 мг/м3 |
±5 мг/м3 (от 0 до 100 мг/м3 включ.) |
±5% (св. 100 до 2000 мг/м3) | |
|
от 0 до 4000 мг/м3 |
±10 мг/м3 (от 0 до 200 мг/м3 включ.) |
±5% (св. 200 до 4000 мг/м3) | |
|
от 0 до 5500 мг/м3 |
±15 мг/м3 (от 0 до 150 мг/м3 включ.) |
±10% (св. 150 до 5500 мг/м3) | |
|
Диоксид азота (NO2) |
от 0 до 100 мг/м3 |
±4 мг/м3 ‘ (от 0 до 80 мг/м3 включ.) |
±5% (св. 80 до 100 мг/м3) |
|
от 0 до 500 мг/м3 |
±6 мг/м3 (от 0 до 120 мг/м3 включ.) |
±5% (св. 120 до 500 мг/м3) | |
|
Определяемый компонент |
Диапазон измерений содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
4 |
|
от 0 до 1000 мг/м3 |
±10 мг/м3 (от 0 до 200 мг/м3 включ.) |
±5 % (св. 200 до 1000 мг/м3) | |
|
Сумма оксидов азота (NOx) (по расчету) в пересчете на NO2 |
от 0 до 700 мг/м3 (для каналов:. NO от 0 до 400 мг/м3 NO2 от 0 до 100 мг/м3) |
+5 мг/м3 (от 0 до 70 мг/м3 включ.) |
±7% (св. 70 до 700 мг/м3) |
|
от 0 до 1100 мг/м3 (для каналов: NO от 0 до 400 мг/м3 NO2 от 0 до 500. мг/м3) |
±7 мг/м3 (от 0 до 100 мг/м3 включ.) |
±7 % (св. 100 до 1100 мг/м3) | |
|
от 0 до 1600 мг/м3 (для каналов: NO от 0 до 400 мг/м3 NO2 от 0 до 1000 мг/м3) |
±10 мг/м3 (от 0 до 140 мг/м3 включ.) |
±7% (св. 140 до 1600 мг/м3) | |
|
от 0 до 3150 мг/м3 (для каналов: NO от 0 до 2000 мг/м3 NO2 от 0 до 100 мг/м3) |
±7 мг/м3 (от 0 до 100 мг/м3 включ.) |
±7% (св. 100 до 3150 мг/м3) | |
|
от 0 до 3550 мг/м3 (для каналов: NO от 0 до 2000 мг/м3 NO2 от 0 до 500 мг/м3) |
±8 мг/м3 (от 0 до 115 мг/м3 включ.) |
±7% (св. 115 до 3550 мг/м3) | |
|
6т 0 до 6600 мг/м3 (для каналов: NO от 0 до 4000 мг/м3 NO2 от 0 до 500 мг/м3) |
±12 мг/м3 (от 0 до 170 мг/м3 включ.) |
±7 % (св. 170 до 6600 мг/м3) | |
|
от 0 до 7100 мг/м3 (для каналов: NO от 0 до 4000 мг/м3 NO2 от 0 до 1000 мг/м3) |
±15 мг/м3 (от 0 до 215 мг/м3 включ.) |
±7% (св. 215 до 7100 мг/м3) | |
|
от 0 до 9400 мг/м3 (для каналов: NO от 0 до 5500 мг/м3 NO2 от 0 до 1000 мг/м3) |
±18 мг/м3 (от 0 до 150 мг/м3 включ.) |
±12% (св. 150 до 9400 мг/м3) | |
|
см. Примечание 1 |
не нормированы | ||
|
Сернистый ангидрид (SO2) . |
от 0 до 300 мг/м3 |
±6 мг/м3 (от 0 до 120 мг/м3 включ.) |
±5% (св. 120 до 300 мг/м3) |
|
от 0 до 5000 мг/м3 |
±15 мг/м3 (от 0 до 300 мг/м3 включ.) |
±5% (св. 300 до 5000 мг/м3) | |
|
от 0 до 15000 мг/м3 |
±25 мг/м3 (от 0 до 500 мг/м3 включ.) |
±5% (св. 500 до 15000 мг/м3) | |
|
Сероводород (H2S) |
от 0 до 100 мг/м3 |
±3 мг/м3 (от 0 до 60 мг/м3 включ.) |
±5% (св. 60 до 100 мг/м3) |
|
Определяемый : компонент |
Диапазон, измерений . содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
4 |
|
Сероводород (H2S) |
от 0 до 500 мг/м3 |
±5 мг/м3 (от 0 до 100 мг/м3 включ.) |
±5% (св. 100 до 500 мг/м3) |
|
от 0 до 1000 мг/м3 |
±10 мг/м3 (от 0 до 200 мг/м3 включ.) |
±5 % (св. 200 до 1000 мг/м3) | |
|
Аммиак (NH3) |
от О до 1000 мг/м3 |
±20 мг/м3 (от 0 до 200 мг/м3 включ.) |
±10% (св. 200 до 1000 мг/м3) |
|
Диоксид углерода (СО2) |
от 0 до 20 % об. доли (ИК-датчик) |
±0,5 % об. доли (от 0 до 5 % об. доли включ.) |
±10% (св. 5 до 20 % об. доли) |
|
от 0 до 30 % об. доли (ИК-датчик) |
±0,75 % об. доли (от 0 до 7,5 % об. доли включ.) |
±10% (св. 7,5 до 30 % об. доли) | |
|
от 0 до 30 % об. доли (ИК-модуль) |
±0,3 % об. доли (от 0 до 6 % об. доли включ.) |
±5% (св. 6 до 30 % об. доли) | |
|
от 0 до 60 % об. доли (ИК-датчик) |
±1,5 % об. доли (от 0 до 15 % об. доли включ.) |
±10%. (св. 15 до 60 % об. доли) | |
|
от 0 до 100 % об. доли (ИК-датчик) |
±2,5 % об. доли (от 0 до 25 % об. доли включ.) |
±10% (св. 25 до 100 % об. доли) | |
|
см. Примечание 2 |
не нормированы | ||
|
Углеводороды по метану (СНд) |
от 0 до 2,5 % об. доли (ИК-модуль) |
±0,01 % об. доли (от 0 до 0,2 % об. доли включ.) |
±5% (св. 0,2 до 2,5 % об. доли) |
|
от 0 до 5 % об. доли (ИК-датчик) |
±0,1 % об. доли (от 0 до 1,0 % об. доли ВКЛЮЧ.) |
±10% (св. 1,0 до 5 % об. доли) | |
|
от 0 до 20 % об. доли (ИК-датчик) |
±0,4 % об. доли (от 0 до 4 % об. доли ВКЛЮЧ.) |
±10% (св. 4 до 20 % об. доли) | |
|
от 0 до 100 % об. доли (ИК-датчик) |
±1,0 % об. доли (от 0 до 10 % об. доли включ.) |
±10% (св. 10 до 100 % об. доли) | |
|
Углеводороды по пропану (СзНк) |
от 0 до 10000 млн’1 (ИК-модуль) |
±5 млн’1 (от 0 до 100 млн'1 включ.) |
±5% (св. 100 до 10000 млн’1) |
|
от 0 до 2,0 % об. доли (ИК-датчик) |
±0,04 % об. доли (от 0 до 0,4 % об. доли включ.) |
±10% св. 0,4 до 2,0 % об. доли) | |
|
Определяемый компонент |
Диапазон измерений содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
4 |
|
Углеводороды по гексану (СбНм) |
от 0 до 5000 млн-1 (ИК-модуль) |
±5 млн-1 (от 0 до 100 млн’1 включ.) |
±5% (св. 100 до 5000 млн’1) |
|
Определяемый компонент |
Диапазон измерений содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
Углеводороды по гексану (СбЬЬд) |
от 0 до 1,0 % об. доли (ИК-датчик) |
±0,02 % об. доли (от 0 до 0,2 % об. доли включ.) |
±10% (св. 0,2 до 1,0 % об. доли) |
|
Примечания:
| |||
Таблица 7 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов моделей «Полар», «Полар Универсал» и «Полар про» по каналам измерений физических пара-метров газов ' '
|
Определяемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
Температура газов |
от -20 до +800 °C |
±2 °C (от -20 до +200 °C включ.) |
±1 % (св. +200 до +800 °C) |
|
от -20 до +1100 °C |
±2 °C. (от -20 до +200 °C включ.) |
±1 % (св.+200 до+1100 °C) | |
|
Избыточное давление (разрежение) газов |
от -50 до +50 гПа |
±0,2 гПа |
— |
|
Разность давлений газов |
от 0 до 20 гПа |
±0,015 гПа (от 0 до 1 гПа включ.) ±(0,01+0,005-Р) гПа (св. 1 до 20 гПа) | |
|
Примечание - Р - измеренное значение разности давлений газов, гПа. | |||
Таблица 8 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов модели «Полар-2»
|
Определяемый компонент |
Диапазон измерений содержания опреде-ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
1 |
|
Кислород (Ог) |
от 0 до 25 % об. доли |
±0,2 % об. доли |
— |
|
Оксид углерода (СО) |
от 0 до 200 мг/м3 |
±1,0 мг/м3 (от 0 до 20 мг/м3 включ.) |
±5% (св. 20 до 200 мг/м3) |
|
Оксид азота (NO) |
от 0 до 50 мг/м3 |
±0,5 мг/м3 (от 0 до 5 мг/м3 включ.) |
±10% (св. 5 до 50 мг/м3) |
|
Диоксид азота (NO2) |
от 0 до 20 мг/м3 |
±0,2 мг/м3 (от 0 до 2,0 мг/м3 включ.) |
±10% (св. 2,0 до 20 мг/м3) |
|
Сумма оксидов азота (NOx) (по расчету) в пересчете на NO2 |
от 0 до 100 мг/м3 |
±0,6 мг/м3 (от 0 до 4 мг/м3 включ.) |
±15% (св. 4 до 100 мг/м3) |
|
Сернистый ангидрид (SO2) |
от 0 до 100 мг/м3 |
±1,0 мг/м3 (от 0 до 10 мг/м3 включ.) |
±10% (св. 10 до 100 мг/м3) |
|
Сероводород (H2S) |
от 0 до 100 мг/м3 |
±1,0 мг/м3 (от 0 до 10 мг/м3 включ.) |
±10 % (св. 10 до 100 мг/м3) |
|
Аммиак (NH3) |
от 0 до 100 мг/м3 |
±2,0 мг/м3 (от 0 до 10 мг/м3 включ.) |
±20 % (св. 10 до 100 мг/м3) |
|
от 0 до 1000 мг/м3 |
±20 мг/м3 (от 0 до 200 мг/м3 включ.) |
±10% . (св. 200 до 1000 мг/м3) | |
|
Диоксид углерода (СОД |
от 0 до 5 % об. доли (ИК-датчик) |
±0,1 % об. доли (от 0 до 1,0 % об. доли включ.) |
±10% (св, 1,0 до 5 % об. доли) |
|
от 0 до 20 % об. доли (ИК-датчик) |
±0,5 % об. доли (от 0 до 5 % об. доли включ.) |
±10% (св. 5 до 20 % об. доли) | |
|
от 0 до 30 % об. доли (ИК-датчик) |
±0,75 % об. доли (от 0 до 7,5 % об. доли включ.) |
±10% (св. 7,5 до 30 % об. доли) | |
|
от 0 до 60 % об. доли (ИК-датчик) |
±1,5 % об. доли (от 0 до 15 % об. доли включ.) |
±10% (св. 15 до 60 % об. доли) | |
|
от 0 до 100 % об. доли (ИК-датчик) |
±2,5 % об. доли (от 0 до 25 % об. доли включ.) |
±10% (св. 25 до 100 % об. доли) | |
|
Углеводороды по метану (СН4) |
от 0 до 5 % об. доли (ИК-датчик) |
±0,1 % об. доли (от 0 до 1,0 % об. доли включ.) |
±10% (св. 1,0 до 5 % об. доли) |
|
Определяемый компонент |
Диапазон измерений содержания опреде-L ляемого компонента |
Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
|
абсолютной |
относительной | ||
|
1 |
2 |
3 |
4 |
|
Углеводороды по метану (СН4) |
от 0 до 20 % об. доли (ИК-датчик) |
±0,4 % об. доли (от 0 до 4 % об. доли включ.) |
±10% (св. 4 до 20 % об. доли) |
|
от 0 до 100 % об. доли (ИК-датчик) |
±1,0 % об. доли (от 0 до 10 % об. доли ВКЛЮЧ.) ' |
±10% (св. 10 до 100 % об. доли) | |
|
Углеводороды по пропану (С3Н8) |
от 0 до 2,0 % об. доли (ИК-датчик) |
±0,04 % об. доли (от 0 до 0,4 % об. доли включ.) |
±10% (св. 0,4 до 2,0 % об. доли) |
|
Углеводороды по гексану (СеНм) |
от 0 до 1,0 % об. доли (ИК-датчик) |
±0,02 % об. доли (от 0 до 0,2 % об. доли включ.) |
±10% (св. 0,2 до 1,0 % об. доли) |
|
ЛОС по изобутилену (2-метилпропен, i- С4Н8) |
От 0 до 3500 мг/м3 (ФИД> |
±20 мг/м3 (от 0 до 100 мг/м3 включ.) |
±20 % (св. 100 до 3500 мг/м3) |
|
Примечания:
| |||
Таблица 9 - Прочие метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой вариации показаний по каналам измерений содержания газовых компонентов, в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Пределы допускаемой вариации показаний по каналам измерений избыточного давления (разрежения) и разности давлений газов, в долях от предела допускаемой основной погрешности: |
±1,0 |
|
Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Пределы допускаемой дополнительной погрешности по каналам измерений избыточного давления (разрежения) и разности давлений газов от изменения температуры окружающей среды на каждые 10 .°C от значения, при котором определялась основная погрешность (от +15 до +25 °C), в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности: |
±0,2 |
|
Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения давления анализируемой газовой смеси в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности: |
±0,2 |
|
Пределы допускаемой дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения влаго-содержания анализируемой газовой смеси в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Пределы допускаемой суммарной дополнительной погрешности по каналам измерений содержания газовых компонентов от влияния изменения содержания неизмеряемых компонентов анализируемой газовой смеси в соответствии со значениями, указанными в таблицах 11 и 12, в долях от предела допускаемой основной погрешности: |
±0,5 |
|
Время прогрева газоанализаторов, мин, не более: |
3 |
|
Время установления показаний газоанализаторов, Т90, с, не более:
|
60 90 120 180 30 60 90 150 |
|
Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи при температуре окружающей среды (20±5) °C, ч, не менее:
|
20 8 |
|
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний, суток, не менее: |
90 |
|
Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи, номинальным напряжением:
либо от однофазной сети переменного тока (220±22) В / (50±1) Гц . через внешний блок питания, входящий в комплект поставки. |
8,4 В; 4,4 Ач 12,6 В; 8,8 Ач или 12,6 В; 17,6 Ач |
|
Электрическая мощность, потребляемая газоанализаторами при питании от сети переменного тока, В - А, не более:
|
40 60 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное значение расхода анализируемой газовой смеси газоанализаторами, дм3/мин:
|
0,8 1,4 2,0 |
|
Габаритные размеры и масса газоанализаторов: |
таблица 10 |
|
Средняя наработка на отказ, ч, не менее: |
10000 |
|
Средний срок службы газоанализаторов, лет, не менее: |
8 |
|
Условия эксплуатации газоанализаторов:
- моделей «Полар», «Полар-2» и «Полар Универсал»:
' - модели «Полар про»:
|
от -40 до +45 от 0 до +45 от 0 до +45 от 84,0 до 106,7 (от 630 до 800) от 15 до 95 |
Таблица 10 - Габаритные размеры и масса газоанализаторов
|
Модель газоанализатора |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
высота |
ширина |
газоанализатор |
базовый комплект | |
|
«Полар» |
148 |
164 |
80 |
1,5 |
5,5 |
|
«Полар-2» |
149 |
172 |
80 |
1,5 |
4,5 |
|
«Полар Универсал» |
149 |
164 |
80 |
1,8 |
5,8 |
|
«Полар про» |
292 |
268 |
182 |
7 |
10,5 |
|
Длина погружной части пробоотборных зондов газоанализаторов моделей «Полар», «Полар Универсал» и «Полар про» - от 300 до 2000 мм (в базовом комплекте - 740 мм), длина пробоотборного шланга - 2,5 м (по заказу - до 5 м). | |||||
Таблица 11 - Допускаемое содержание неизмеряемых компонентов для газоанализаторов моде-лей «Полар», «Полар Универсал» и «Полар про»
|
Измери-тельный канал |
Допускаемое содержание неизмеряемых компонентов | ||||||||
|
массовая концентрация, мг/м3 |
объемная доля, % | ||||||||
|
СО |
NO |
NO2 |
SO2 |
H2S |
NH3 . |
н2 |
СО2 |
СН | |
|
О2 |
15% |
5000 |
1000 |
15000 |
1000 |
1000 |
0,5 |
20 |
5 |
|
СО |
— |
2000 |
500 |
15000 |
1000 |
1000 |
0 |
20 |
5 |
|
СО (с к. Н2) |
— |
2000 |
500 |
15000 |
1000 |
1000 |
0,5 |
20 |
5 |
|
СО (0-15 %) |
— |
5000 |
1000 |
15000 |
1000 |
1000 |
0,5 |
20 |
5 |
|
NO |
5000 |
— |
50 |
5000 |
. 20 |
500 |
0,5 |
20 |
5 |
|
NO2 |
5000 |
500 |
— |
100 |
0 |
100 |
0,5 |
20 |
5 |
|
SO2 |
5000 |
50 |
0 |
— |
500 |
1000 |
0,1 |
20 |
5 |
|
H2S |
. 1000 |
500 |
0 |
0. |
— |
1000 |
0,1 |
20 |
5 |
|
NH3 |
500 ' |
50 |
10 |
0 |
0 |
— |
0,5 |
20 |
5 |
|
СО2 |
15% |
5000 |
1000 |
15000 |
1000 |
1000 |
0,5 |
— |
5 |
|
CH |
15% |
5000 |
1000 |
15000 |
1000 |
1000 |
0,5 |
20 |
- |
Таблица 12 - Допускаемое содержание неизмеряемых компонентов для газоанализаторов моде-ли «Полар-2» \ ,
|
Измери-тельный канал |
Допускаемое содержание неизмеряемых компонентов | ||||||||
|
массовая концентрация, мг/м3 |
объемная доля, % | ||||||||
|
СО |
NO |
NO2 |
SO2 |
H2S |
NH3 |
ЛОС |
СО2 |
СН | |
|
О2 |
200 |
20 |
20 |
100 |
100 |
100 |
3500. |
1,0 |
1,0 |
|
СО |
— |
50 |
20 |
100 |
50 |
100 |
3500 |
1,0 |
1,0 |
|
N0 |
200 |
— |
2 |
10 |
0 |
20 |
100 |
1,0 |
1,0 |
|
N02 |
20 |
5 |
— |
10 |
0 |
10 |
100 |
1,0 |
1,0 |
|
S02 ' |
200 |
5 |
0 |
— |
20 |
100 |
500 |
1,0 |
1,0 |
|
H2S |
20 |
5 |
0 |
0 |
— |
20 |
100 |
1,0 |
1,0 |
|
NH3 |
50 |
5 |
0 |
0 |
0 |
— |
100 |
1,0 |
1,0 |
|
ЛОС |
200 |
5 |
20 |
100 |
10 |
20 |
— |
5 |
5 |
|
С02 |
200 |
50 |
20 |
100 |
100 |
100 |
3500 |
— |
5 |
|
СН |
200 |
50 |
20 |
100 |
100 |
100 |
3500 |
5 |
— |
наносится типографским способом на титульный лист Руководства по эксплуатации и на шильд (наклейку), расположенный на нижней или боковой поверхности корпуса газоанализаторов.
Комплектность средства измеренийКомплектность поставки газоанализаторов приведена в таблицах 13-15.
Таблица 13 - Комплектность поставки газоанализаторов моделей «Полар» и «Полар Универсал»
|
Наименование |
Кол-во |
|
Газоанализатор, без принтера |
1 шт. |
|
Ручка пробоотборного зонда в комплекте с пробоотборным шлангом |
1 шт. |
|
Трубка пробоотборного зонда со встроенным термопреобразователем в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки |
1 шт. |
|
Влагоотделитель |
1 шт. |
|
Внешний фильтр очистки пробы |
1 шт. |
|
Блок питания / зарядное устройство |
1 шт. |
|
Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный) |
1 шт. |
|
. Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 205-01-2016 с изменением №1 |
1 экз. |
|
ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) |
* |
|
Металлокерамический фильтр для пробоотборного зонда, 10 мкм |
* |
|
Трубка напорная модификации НИИОГАЗ или Пито, длина от 750 до 2000 мм в комплекте с соединительными шлангами и чехлом для хранения и транспортировки |
* |
|
Программное обеспечение для ПК в комплекте с кабелем связи |
* |
|
Электрический блок осушки пробы |
* |
|
Градуировочные газовые смеси в баллонах под давлением (комплект) |
* |
|
Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу. | |
Таблица 14 - Комплектность поставки газоанализаторов модели «Полар-2»
|
Наименование |
Кол-во |
|
Газоанализатор, без принтера |
1 шт. |
|
Блок питания / зарядное устройство |
1 шт. |
|
Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный) |
1 шт. |
|
Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная |
1 шт. |
|
Комплект запасных полотен для внешнего фильтра очистки пробы (уп. 20 шт.) |
1 компл. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 205-01-2016 с изменением №1 |
1 экз. |
|
ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) |
* |
|
Телескопический пробоотборный зонд |
* |
|
Программное обеспечение для ПК в комплекте с кабелем связи |
* |
|
Градуировочные газовые смеси в баллонах под давлением (комплект) |
* |
|
Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу. | |
Таблица 15 - Комплектность поставки газоанализаторов модели «Полар про»
|
Наименование |
Кол-во |
|
Газоанализатор, без принтера |
1 шт. |
|
Ручка пробоотборного зонда в комплекте с пробоотборным шлангом |
1 шт. |
|
Трубка пробоотборного зонда со встроенным термопреобразователем, в комплекте с упорным-конусом, футляром для хранения и чехлом для транспортировки |
1 шт. |
|
Влагоотделитель или встроенный электрический блок осушки пробы (в зависимости от исполнения) |
1 шт. |
|
Внешний фильтр очистки пробы |
1 шт. |
|
Блок питания / зарядное устройство |
1 шт. |
|
Ремень для переноски |
1 шт. |
|
Сумка с ремнем для транспортировки прибора и принадлежностей |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 205-01-2016 с изменением №1 |
1 экз. |
|
ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) |
* |
|
Металлокерамический фильтр для пробоотборного зонда, 10 мкм |
* |
|
Трубка напорная модификации НИИОГАЗ или Пито, длина от 750 до 2000 мм в комплекте с соединительными шлангами и чехлом для хранения и транспортировки |
* |
|
Программное обеспечение для ПК в комплекте с кабелем связи |
* |
|
Градуировочные газовые Смеси, в баллонах под давлением (комплект) |
* |
|
Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу. | |
осуществляется по документу МП 205-01-2016 с изменением №1 «Газоанализаторы многокомпонентные «Полар», модели «Полар», «Полар-2», «Полар Универсал», «Полар про». Методика поверки», утвержденному ФГУП «ВНИИМС» 29.05.2017 г.
Основные средства поверки:
-
- азот газообразный, особой чистоты в баллонах под давлением по ГОСТ 9293-74;
-
- стандартные образцы газовых смесей состава O2/N2 (ГСО 10530-2014), CO/N2 (ГСО 10530-2014, ГСО 10531-2014), NO/N2 (ГСО 10545-2014, ГСО 10546-2014), NO2/N2 (ГСО 10545-2014), SO2/N2 (ГСО 10536-2014, ГСО 10537-2014), H2S/N2 (ГСО 10536-2014), NH3/N2 (ГСО 10546-2014, ГСО 10547-2014), CO2/N2 (ГСО 10531-2014, ГСО 10532-2014), CH4/N2 (ГСО 10531-2014, ГСО 10532-2014), C3H&/N2 (ГСО 10542-2014, ГСО 10543-2014, ГСО 10544-2014), C6Hi4/N2 (ГСО 10542-2014, ГСО 10543-2014, ГСО 10544-2014), 1-С4Н&/воздух (ГСО 10539-2014, ГСО 10540-2014) в баллонах под давлением по ТУ 2114-014-20810646-2014;
-
- калибратор температуры эталонный КТ-110, исполнение Б по ТУ 4381-049-13282997-03 (регистрационный номер в федеральном информационном фонде 26111-08);.
-
- калибратор температуры эталонный «Элемер-КТ-500», модификация ICT-500L, исполнение Б по ТУ 4381-030-13282997-2010 (регистрационный № 45007-10);
-
- калибратор температуры эталонный КТ-1100 по ТУ 4381-053-13282997-03 (регистрационный № 26113-03);
-
- калибратор давления Метран-517 по ТУ 4381-062-51453097-2010 (регистрационный номер 39151-12) в комплекте с модулем давления эталонным Метран-518 по ТУ 4381-061-51453097-2010 (регистрационный № 39152-12);
-
- микроманометр жидкостный компенсационный с микрометрическим винтом МКВ-250 по ТУ 14-13-015-79 (регистрационный № 968-74).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки может наноситься на корпус прибора и/или на свидетельство о поверке. Обозначения мест нанесения знака поверки на газоанализаторы приведены на рисунках 2, 4, 6 и 8.
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к газоанализаторам многокомпонентным «По л ар», моделей «По л ар», «Пол а р-2», «Пол ар Универсал», «Полар про»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности,
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ПЛЦК.413411.004 ТУ Газоанализаторы многокомпонентные «Полар», модели «Полар», «По л ар-2», «Полар Универсал», «Полар про». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Промэкоприбор»
(ООО «Промэкоприбор»), ИНН 78024821.36.
Адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, пом. 2-Н. Телефакс: +7(812) 424-21-60.
E-mail: info@promecopribor.ru
Web-сайт: www.promecopribor.ru
Испытательный центр. Федеральное государственное унитарное предприятие «Всероссийский научно-■ исследовательский институт метрологической службы»
Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46.
Тел./факс: +7(495) 437-55-77, +7(495) 437-56-66.
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
