МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2220

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/ -138/-139

Датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/ -137/-138/-139 (далее - газоанализаторы) предназначены, в зависимости от модификации, для непрерывных автоматических измерений:

а) довзрывоопасных концентраций метана, углеводородных газов, в том числе попутного нефтяного газа, паров углеводородов, в том числе паров нефти и нефтепродуктов, паров спиртов;

б) объемной доли диоксида углерода.

Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Способ подачи пробы - диффузионный или принудительный. Принудительный способ подачи пробы обеспечивается за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы.

Корпус газоанализаторов выполнен из нержавеющей стали. По отельному заказу газоанализаторы выпускаются в корпусе из сплава алюминия. В нижней части корпуса газоанализаторов располагается инфракрасный датчик (далее - ИКД). На лицевой поверхности корпуса газоанализаторов, под нижней крышкой со смотровым окном, расположены: табло, области управления режимами работы газоанализаторов, индикаторы «ПОРОГ1», «ПОРОГ2». Управление режимами работы осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки.

Под верхней крышкой расположена плата коммутации с клеммами для подключения электрических соединений.

Модификации газоанализаторов приведены в таблице 1.

Газоанализаторы обеспечивают вывод измерительной информации:

• - на цифровое отсчетное устройство (табло);

• - в форме аналогового сигнала - выходной сигнал постоянного тока от 4 до 20 мА;

• - в кодированной форме по цифровым каналам связи RS485 или HART (в зависимости от модификации);

каналов связи. При выпуске из производства в газоанализаторах выбран канал связи RS485

Газоанализаторы обеспечивают выполнение следующих функций:

• - идентификацию встроенного программного обеспечения;

• - выбор определяемого компонента (кроме ИБЯЛ.418414.071-126/-131);

• - измерение содержания определяемого компонента;

• - установку пороговых значений;

• - выдачу световой сигнализации «ПОРОГ1» и «ПОРОГ2» при достижении содержания определяемого компонента установленных пороговых значений с одновременным переключением «сухих» контактов реле (переключение контактов реле - только для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139);

• - выдачу сигнализации «НЕИСПРАВНОСТЬ» при обнаружении отказа при самотестировании газоанализаторов с одновременным переключением «сухих» контактов реле «СПЕЦРЕЖИМ» (переключение контактов реле - только для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139);

• - задание адреса газоанализатора в сети RS485;

• - обмен данными с ВУ по цифровым каналам связи;

• - выбор цифрового канала связи RS485 или HART (только для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139);

• - установку типа сигнализации (блокирующаяся или снимающаяся автоматически).

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011) и имеют маркировку взрывозащиты:

• - «1Ex d IIC T6...T4 Gb Х» - для модификаций ИБЯЛ.418414.071-126/-129/-137/-138/-139;

• - «1Ex d ib IIC T6.T4 Gb Х/ 1Ex d ib IIB T6.T4 Gb Х» - для модификаций ИБЯЛ.418414.071-131/-132/-133.

Степень защиты газоанализаторов по ГОСТ 14254-2015 - IP66/IP68.

Внешний вид газоанализаторов приведен на рисунке 1.

Схема пломбировки газоанализаторов приведена на рисунке 2.

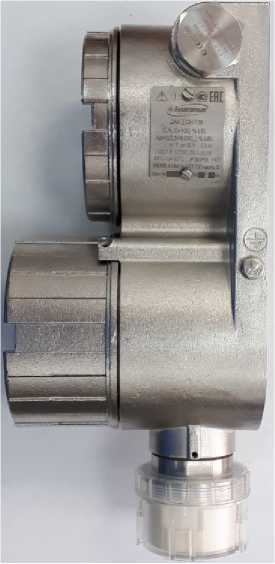

б) внешний вид сбоку

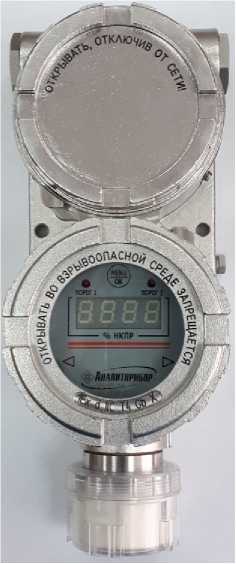

Рисунок 1 - Внешний вид газоанализаторов

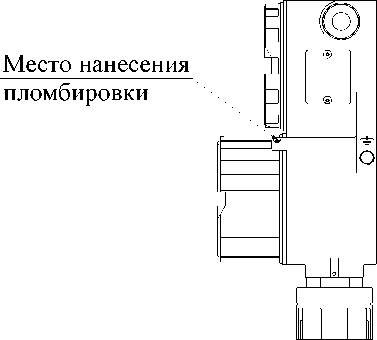

Рисунок 2 - Схема пломбировки газоанализаторов

Программное обеспечение

Изготовителем разработано ВПО газоанализаторов для непрерывного автоматического измерения содержания определяемых компонентов.

ВПО газоанализаторов состоит из ВПО микроконтроллеров:

• - ПО DAK-Sensor-3 - программное обеспечение ИКД;

• - ПО BOI-3 - программное обеспечение платы измерительной.

Основные функции ВПО:

• - обработка сигналов;

• - человеко-машинный интерфейс;

• - передача данных.

Основные расчетные алгоритмы, реализуемые ВПО:

• - вычисление значений содержания определяемого компонента по данным, полученным от первичного измерительного преобразователя;

• - вычисление значений выходного аналогового сигнала и цифровых выходных сигналов RS485, HART;

• - сравнение текущих результатов измерений с установленными пороговыми значениями срабатывания сигнализации;

• - непрерывная самодиагностика аппаратной части газоанализаторов.

Влияние ВПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного ПО и измерительной информации от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

ВПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на табло.

Идентификационные данные ПО ИКД представлены в таблице 2, ПО платы измерительной в таблице 3.

Таблица 2 - Идентификационные данные ПО ИКД

Таблица 3 - Идентификационные данные ПО платы измерительной

Таблица 4 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности газоанализаторов по определяемым компонентам

Продолжение таблицы 4

Таблица 5 - Прочие метрологические характеристики газоанализаторов

Таблица 6 - Основные технические характеристики газоанализаторов

Продолжение таблицы 6

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на боковой поверхности газоанализаторов.

Таблица 7 - Комплектность средства измерений

осуществляется по документу ИБЯЛ.418414.071-126 МП с изменением № 1 «Датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 25 сентября 2020 г.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта № 2664 от

14.12.2018 г., стандартные образцы газовые смеси, находящиеся в баллонах под давлением:

ГСО 10465-2014 состава диоксид углерода - азот,

ГСО 10463-2014 состава метан - азот,

ГСО 10463-2014 состава пропан - азот.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам-газоанализаторам ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы.

Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИБЯЛ.418414.071 ТУ2 Датчики-газоанализаторы ДАК. Технические условия часть 3.

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: (4812) 31-12-42, 31-30-77, 31-06-78

Факс: (4812) 31-75-17, 31-33-25

Web-сайт: www.analitpribor-smolensk.ru, аналитприбор.рф.

Е-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru.

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
