О внесении изменений в описание типа на газоанализаторы стационарные А-ТОГАЗ G201

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «НПО A-Комплекс» от 6 декабря 2016 г. б/н приказываю:

• 1. Внести изменения в описание типа на газоанализаторы стационарные А-ТОГАЗ G201, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64711-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  ю за собой.

• 3. Контроль за исполнением настоящего прик



  Управление

  С.С.Голубев

  Заместитель Руководителя

х/административной fel работы и внешних I® связей

г

Подлинник электронного докум хранится в системе электронного Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1999

Изменения в описание типа на газоанализаторы стационарные А-ТОГАЗ G201

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные А-ТОГАЗ G201

Газоанализаторы стационарные А-ТОГАЗ G201 предназначены для измерений в воздухе рабочей зоны довзрывоопасных концентраций метана, этана, пропана, н-бутана и других углеводородов, объемной доли двуокиси углерода.

Принцип действия газоанализаторов основан на детектировании инфракрасным сенсором.

Газоанализатор состоит из двух отдельных блоков: датчика А-ТОГАЗ О201Д (далее -датчик) на соответствующий газ из таблицы 2 и индикатора А-ТОГАЗ G201H (далее -индикатор).

Газоанализаторы А-ТОГАЗ G201 должны обеспечивать световую сигнализацию с выдачей световых дискретных сигналов при превышении установленных значений двух порогов сигнализации, каждому из которых соответствует пара «сухих» контактов реле для управления внешними устройствами. Газоанализаторы А-ТОГАЗ G201 обеспечивают возможность передачи данных по промышленному протоколу HART и в цифровой канал связи RS-485 по протоколу ModBus RTU, а также в виде аналогового сигнала постоянного тока в диапазоне от 4 до 20 мА, пропорционального концентрации анализируемого газа.

Датчик выполнен одноблочным в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет взрывозащищенное исполнение с видами взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ 30852.1-2002 (МЭК 60079-1:1998) и «искробезопасная электрическая цепь «Ь> по ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и маркировкой lExd[ib]IICT4 X по ГОСТ 30852.0-2002 (МЭК 60079-0).

Индикатор выполнен одноблочным в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ 30852.10-2002 (МЭК 60079-11) и маркировкой lExibIICT4 по ГОСТ 30852.0-2002 (МЭК 60079-0).

Газоанализаторы могут использоваться как автономно, так и в составе информационно-измерительных комплексов.

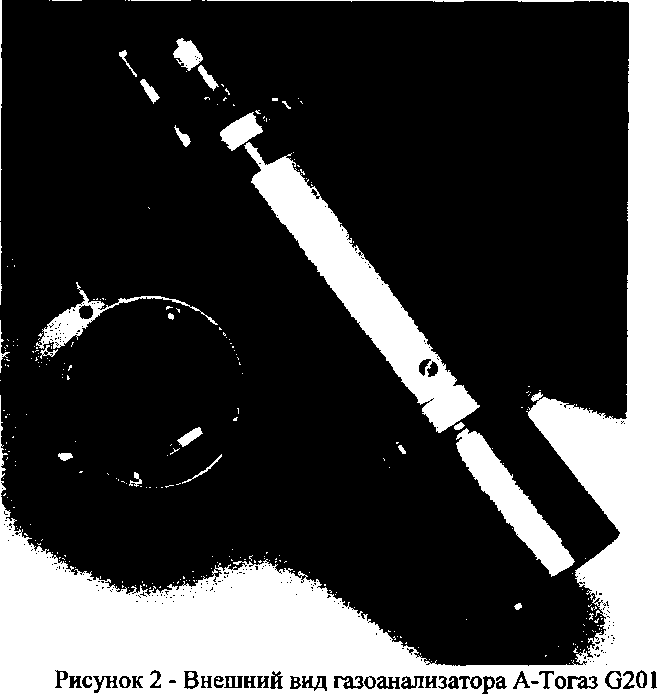

Внешний вид газоанализаторов стационарных А-ТОГАЗ G201 показан на рисунке 2. Пломбированию подлежит специальный винт передней панели корпуса газоанализатора. Место пломбировки указано на рисунке 1.

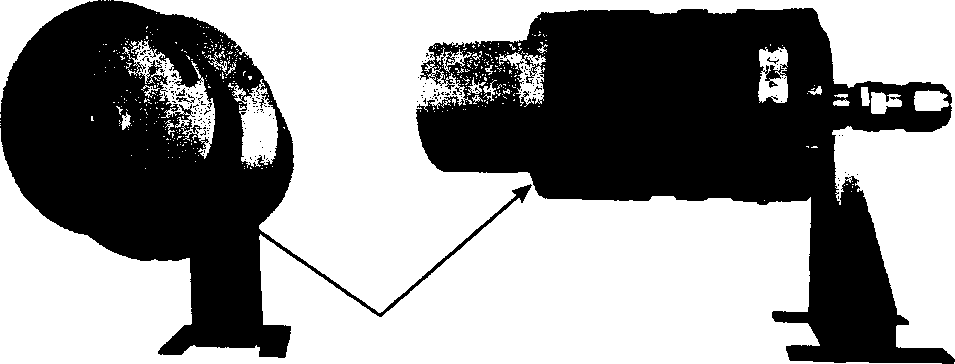

Рисунок 1 - Место пломбирования газоанализатора

Выбранная схема исключает возможность несанкционированного изменение аппаратного или программного обеспечения газоанализатора.

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем для выполнения измерительных и программных функций: выбора режима, проведения калибровки, установки уровней тревоги, визуализацию технологических параметров.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путём установки системы защиты микроконтроллера от чтения и записи. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее программное обеспечение (программа TestGSO) предназначено для проверки работоспособности газоанализатора, а также для его настройки и калибровки при использовании интерфейса RS-232 или RS-485 и поставляется на оптическом диске или ином носителе информации. Программа предназначена для работы в среде Windows ХР или Windows 7 в стандартной конфигурации. Для работы необходим СОМ порт или его эмуляция через переходник USB-RS-232.

Исполняемые коды газоанализаторов являются встроенными и недоступны для модификации через интерфейс пользователя.

Метрологические и технические характеристики

Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора А-Тогаз G 201 для определяемых компонентов приведены в таблице 2. Таблица 2

Примечания:

• 1)  Значения НКПР горючих газов и паров горючих жидкостей указаны в ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

• 2)  С_вх - содержание определяемого компонента на входе газоанализатора, об. доля, %

• 3)  Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент.

Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов на каждые 10°С в диапазоне температур от минус 60 до плюс 85°С, в долях от предела допускаемой основной погрешности, не более

Время прогрева газоанализатора, мин, не более:

Масса датчика, кг, не более:

• - корпус из нержавеющей стали

• - корпус из алюминиевого сплава

Габаритные размеры датчика (В х Д х Ш), мм, не более:

Масса индикатора, кг, не более:

• - корпус из нержавеющей стали

• - корпус из алюминиевого сплава

Габаритные размеры индикатора (В х Д х Ш), мм, не более: Условия эксплуатации газоанализаторов:

• - температура окружающей среды, °C

наносится:

• - типографским способом на титульный лист руководства по эксплуатации;

• - на табличку, расположенную на задней панели корпуса газоанализатора.

Комплект поставки газоанализаторов включает:

• - газоанализатор, 1шт;

• - кабель для соединения датчика с индикатором;

• - методика поверки - 1экз;

• - руководство по эксплуатации - 1экз;

-диск с программным обеспечением.

Опционально может включаться:

• - камера калибровочная;

• - С-образный хомут;

• - программа TestGSO на цифровом носителе (компакт-диск, флэш-память и т.п.).

осуществляется по документу МП 64711-16 «Газоанализатор стационарный А-Тогаз G201. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2015 г.

Основные средства поверки:

• - государственные стандартные образцы - газовые смеси ГСО №№ 10463-2014, 10543-2014, 10349-2013,10544-2014, 10334-2013,10247-2013, 10367-2013,10465-2014.

• - азот особой чистоты сорт 2 в баллоне под давлением, ГОСТ 9293-74.

Знак поверки наносят на заднюю панель газоанализатора.

приведены в «Газоанализатор стационарный А-Тогаз G201. Руководство по эксплуатации АКИР.413311.007 РЭ».

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении перечня измерении, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности"

АКИР.413311.007 ТУ Технические условия "Газоанализаторы портативные А-Тогаз G101, стационарные А-ТОГАЗ G201 и G202".

Общество с ограниченной ответственностью "Научно-производственное объединение A-Комплекс" (ООО "НПО А-Комплекс")

ИНН 381И16611

Адрес: 664009, г. Иркутск, ул. Омулевского, 20

Телефон +7 (3952) 757 765

Адрес в Интернет: www.a-komplex.ru

E-mail: info@a-komplex.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефакс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
