№948 от 17.05.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31967
О переоформлении свидетельства об утверждении типа средства измерений № 55875 "Преобразователи измерительные серий MTL4500, MTL4600, MTL5500" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 948 от 17.05.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2018 г. №948
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные серий MTL4500, MTL4600, MTL5500
Назначение средства измеренийПреобразователи измерительные серий MTL4500, MTL4600, MTL5500 (далее по тексту -преобразователи или ИП) предназначены для измерений и преобразований сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART. Некоторые модели ИП также предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
Описание средства измеренийПринцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения на него цифрового сигнала HART-протокола.
Преобразователи серий MTL4500, MTL4600, MTL5500 конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналогоцифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Преобразователи серий MTL4500, MTL4600, MTL5500 имеют следующие модели: MTL4541, MTL4544, MTL4546, MTL4549, MTL4575, MTL4576, MTL4581 (серия 4500); MTL4641, MTL4644, MTL4646, MTL4649, MTL4675, MTL4676 (серия 4600); MTL5541, MTL5544, MTL5546, MTL5549, MTL5575, MTL5576, MTL5581, MTL5582 (серия 5500). Модели ИП различаются по метрологическим и техническим характеристикам. Также преобразователи различаются по конструктивному исполнению и способу монтажа: ИП серий MTL4500, MTL4600 монтируются на объединенной плате, ИП серии MTL5500 монтируются на «Т» или «G» образной DIN-рейке. ИП моделей MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576 также имеют разъем для подключения интерфейсного кабеля (PCL45USB).
Преобразователи моделей MTL4541, MTL4641, MTL5541, MTL4544, MTL4644, MTL5544 имеют стандартное исполнение (без дополнительного обозначения), либо исполнения: «A», «AS», «S», «T» (только модель MTL4541, MTL5541), «D» (только модели MTL4544, MTL4644, MTL5544), и являются преобразователями с аналоговым входом, представляющие собой повторители источника питания для управления нагрузками в безопасной зоне и предназначены для 2-х или 3-х проводных преобразователей (модели стандартного исполнения, а также исполнений «S», «D»), либо для датчиков с раздельным питанием (исполнения «A», «AS») расположенных в опасной зоне. ИП исполнений «S», «AS» выступают в роли нагрузки для подключения из безопасной зоны. Преобразователи имеют выходной сигнал постоянного тока в диапазоне от 4 до 20 мА и поддерживают сигнал HART-протокола.
ИП моделей MTL4546, MTL4646, MTL5546, MTL4549, MTL4649, MTL5549 имеют исполнения: «Y», «S» (только модель MTL4546), «C» (только модели MTL4546, MTL4549), и являются преобразователями с аналоговым выходом, повторяющие входной сигнал в диапазоне от 4 до 20 мА, поступающий от контроллеров в безопасной зоне и передаваемый на управление электропневматическими преобразователями в опасной зоне. Преобразователи поддерживают протокол HART и обладают функцией выявления повреждения линии, а также разомкнутой цепи (исполнения «Y», «S»).
Модели MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576, MTL4581, MTL5581, MTL5582 являются преобразователями, измеряющие и преобразующие сигналы, поступающие от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока находящиеся в опасной зоне, в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (кроме моделей MTL4581, MTL5581, MTL5582), для управления нагрузкой, расположенной в безопасной зоне. Модели MTL4576, MTL4676, MTL5576 имеют исполнения «-RTD», «-THC» и различаются типом входного сигнала.
Фотографии общего вида преобразователей измерительных серий MTL4500, MTL4600, MTL5500 приведены на рисунках 1-3.
Пломбирование преобразователей не предусмотрено.

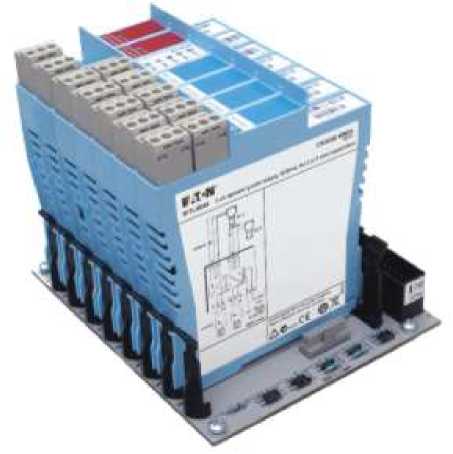

Рисунок 1 - Общий вид преобразователей измерительных серии MTL4500

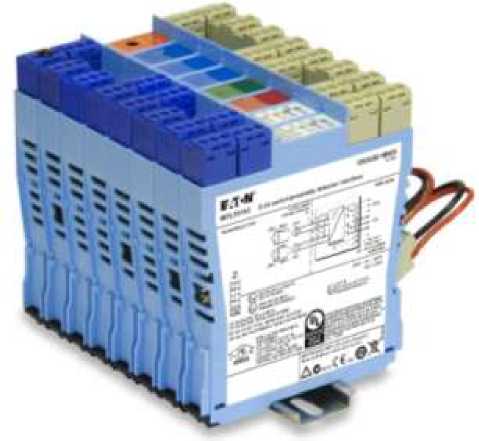

Рисунок 2 - - Общий вид преобразователей измерительных серии MTL4600

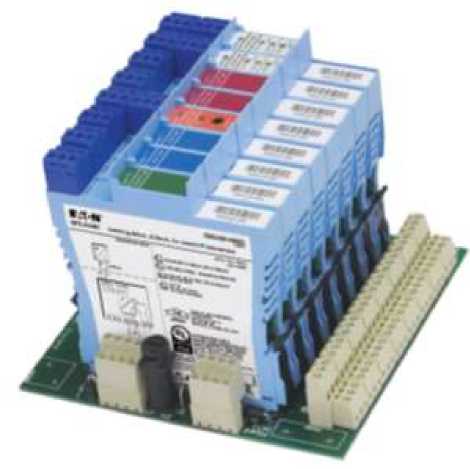

Рисунок 3 - Общий вид преобразователей измерительных серии MTL5500
Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенного и автономного.
Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Метрологические характеристики преобразователей оценены с учетом влияния на них ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
software |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
|
Цифровой идентификатор программного обеспечения |
- |
Автономная часть ПО «PCS45» устанавливается на персональный компьютер и предназначено для настройки типа НСХ датчика, измерительного диапазона, сигнала тревоги, а также позволяет визуализировать входные и выходные значения в течение определенного периода времени.
Идентификационные данные автономного ПО «PCS45» приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
PCS45 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.11 |
|
Цифровой идентификатор программного обеспечения |
- |
ПО «PCS45» не влияет на метрологические характеристики преобразователей, поскольку не производит вычисления и оперирует цифровыми данными, полученными от системы, что соответствует уровню защиты «низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики преобразователей измерительных серий MTL4500, MTL4600, MTL5500 представлены в таблицах 3-11, 13, 15, 17, 18, 19. Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности (от влияния изменения температуры окружающей среды от нормальных условий (от плюс 15 до плюс 25 °С включ.) в диапазоне от минус 20 °С до плюс 60 °С включ.) в зависимости от типа входного сигнала преобразователей моделей MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576, приведены в таблицах 12, 14, 16.
Таблица 3
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |||||
|
MTL4541 |
MTL4541S |
MTL5541 |
MTL5541S |
MTL4641 |
MTL4641S | |
|
Количество каналов |
1 | |||||
|
Диапазон входных сигналов |
от 4 до 20 мА | |||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||||
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,015 мА | |||||
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,0008 мА | |||||
|
Время отклика, мс |
50 | |||||
Таблица 4
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |||||
|
MTL4541A |
MTL4541AS |
MTL5541A |
MTL5541AS |
MTL4641A |
MTL4641AS | |
|
Количество каналов |
1 | |||||
|
Диапазон входных сигналов |
от 4 до 20 мА | |||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||||
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,020 мА | |||||
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,001 мА | |||||
|
Время отклика, мс |
20 | |||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) |
|
MTL4541T | |
|
Количество каналов |
1 |
|
Диапазон входных сигналов |
от 4 до 20 мА |
|
Диапазон выходных сигналов |
от 4 до 20 мА |
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,015 мА |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,0008 мА |
|
Время отклика, мс |
50 |
Таблица 6
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |||||
|
MTL4544 |
MTL4544S |
MTL5544 |
MTL5544S |
MTL4644 |
MTL4644S | |
|
Количество каналов |
2 | |||||
|
Диапазон входных сигналов |
от 4 до 20 мА | |||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||||
|
Пределы допускаемой основной абсолютной погрешности |
±0,015 мА | |||||
|
(при 20 °С) | ||||||
|
Пределы допускаемой дополнительной погрешности |
±0,0008 мА | |||||
|
от влияния температуры окружающей среды / 1 °С | ||||||
|
Время отклика, мс |
50 | |||||
Таблица 7
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |||||
|
MTL4544A |
MTL4544AS |
MTL5544A |
MTL5544AS |
MTL4644A |
MTL4644AS | |
|
Количество каналов |
2 | |||||
|
Диапазон входных сигналов |
от 4 до 20 мА | |||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||||
|
Пределы допускаемой основной абсолютной погрешности |
±0,020 мА | |||||
|
(при 20 °С) | ||||||
|
Пределы допускаемой дополнительной погрешности |
±0,001 мА | |||||
|
от влияния температуры окружающей среды / 1 °С | ||||||
|
Время отклика, мс |
20 | |||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | ||
|
MTL4544D |
MTL5544D |
MTL4644D | |
|
Количество каналов |
1 | ||
|
Диапазон входных сигналов |
от 4 до 20 мА | ||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,015 мА | ||
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,0008 мА | ||
|
Время отклика, мс |
50 | ||
Таблица 9
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |||||||
|
MTL4546 |
MTL5546 |
MTL4646 |
MTL4546C |
MTL4546Y |
MTL5546Y |
MTL4646Y |
MTL4546S | |
|
Количество каналов |
1 | |||||||
|
Диапазон входных сигналов |
от 4 до 20 мА | |||||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||||||
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,020 мА | |||||||
|
Пределы допускаемой дополнительной | ||||||||
|
погрешности от влияния температуры |
±0,001 мА | |||||||
|
окружающей среды / 1 °С | ||||||||
|
Время отклика, мс |
100 | |||||||
Таблица 10
|
Наименование характеристики |
Значение характеристики |
(в зависимости от модели и исполнения ИП) | |||||
|
MTL4549 |
MTL5549 |
MTL4649 |
MTL4549C |
MTL4549Y |
MTL5549Y |
MTL4649Y | |
|
Количество каналов |
2 | ||||||
|
Диапазон входных сигналов |
от 4 до 20 мА | ||||||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||||||
|
Пределы допускаемой основной абсолютной погрешности измерений (при 20 °С) |
±0,020 мА | ||||||
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,001 мА | ||||||
|
Время отклика, мс |
100 | ||||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | ||
|
MTL4575 |
MTL5575 |
MTL4675 | |
|
Количество каналов |
1 | ||
|
Диапазон входных сигналов |
от -75 до +75 мВ; от 0 до 400 Ом; от 0 до 1000 Ом (для Pt100, Pt500, PtlOOO, Ni100, Ni500, Ni1000) | ||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||
|
Пределы допускаемой абсолютной погрешности компенсации холодного спая, не более, °С |
±1 | ||
|
Время отклика, мс |
500 | ||
Таблица 12
|
Для моделей MTL4575, MTL5575, MTL4675 | ||||||
|
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности аналогового выходного сигнала |
Пределы дополнительной погрешности / 1 °С |
Пределы дополнительной погрешности выходного сигнала / 1 °С |
|
R, S |
от -50 до +1768,1 °С |
500 °С |
±0,05 % (от измеряемой величины) или ±0,015 мВ (**) |
±0,011 мА |
±0,003% (от измеряемой величины) |
±0,0006 мА |
|
B |
от 0 до +1820°С | |||||
|
T |
от-270 до +400 °С |
50 °С | ||||
|
J |
от -210 до +1200 °С | |||||
|
E |
от-270 до +1000°С | |||||
|
K |
от-270 до +1372°С |
50 °С |
±0,05 % (от измеряемой величины) или ±0,015 мВ (**) |
±0,011 мА |
±0,003% (от измеряемой величины) |
±0,0006 мА |
|
N |
от-270 до +1300°С | |||||
|
L |
от-200 до +800 °С | |||||
|
Для моделей MTL4575, MTL5575, MTL4675 | ||||||
|
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности аналогового выходного сигнала |
Пределы дополнительной погрешности / 1 °С |
Пределы дополнительной погрешности выходного сигнала / 1 °С |
|
Pt100 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 до +850 °С |
10 °С |
±0,08 Ом |
±0,007 Ом | ||
|
Ni100 (2-х, 3-х, 4-х пр. схема соед.) |
от -60 до +180 °С | |||||
|
Pt500 (2-х, 3-х,4-х пр. схема соед.) |
от -200 до +850 °С |
10 °С | ||||
|
Ni500 (2-х, 3-х,4-х пр. схема соед.) |
от -60 до +180°С | |||||
|
Pt1000 (2-х, 3-х,4-х пр. схема соед.) |
от -200 до +350 °С |
10 °С | ||||
|
Ni1000 (2-х, 3-х 4-х пр. схема соед.) |
от -60 до +180 °С |
10 °С |
±0,08 Ом |
±0,011 мА |
±0,007 Ом |
±0,0006 мА |
|
Си 50 (2-х, 3-х, 4-х пр. схема соед.) |
от -180 до +200 °С |
10 °С | ||||
|
мВ |
от -77 до +77 |
3 мВ |
±0,05 % (от измеряемой величины) или ±0,015 мВ |
±0,003% (от измеряемой величины) | ||
|
Ом (2-х, 3-х, 4-х пр. схема соед.) |
от 0 до 400 |
10 Ом |
±0,08 Ом |
±0,007 Ом | ||
|
Примечания: (*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ГОСТ 6651-2009 и МЭК 60584-1/ ГОСТ Р 8.585-2001 соответственно. (**) За основную погрешность берут большее из этих значений. | ||||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | ||
|
MTL4576-RTD |
MTL5576-RTD |
MTL4676-RTD | |
|
Количество каналов |
2 | ||
|
Диапазон входных сигналов |
от 0 до 400 Ом; от 0 до 1000 Ом (для Pt100, Pt500, PtlOOO, Ni100, Ni500, Ni1000) | ||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||
|
Время отклика, мс |
500 | ||
Таблица 14
|
Для моделей MTL4576-RTD, MTL5576-RTD, MTL4676-RTD | ||||||
|
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности аналогового выходного сигнала |
Пределы дополнительной погрешности / 1 °С |
Пределы дополнительной погрешности выходного сигнала / 1 °С |
|
Pt100 (2-х, 3-х пр. схема соед.) |
от -200 до +850 °С |
10 °С |
±0,08 Ом |
±0,016 мА |
±0,007 Ом |
±0,0006 мА |
|
Ni100 (2-х, 3-х пр. схема соед.) |
от -60 до +180 °С | |||||
|
Pt500 (2-х, 3-х пр. схема соед.) |
от -200 до +850 °С |
10 °С | ||||
|
Ni500 (2-х, 3-х пр. схема соед.) |
от -60 до +180 °С | |||||
|
Pt1000 (2-х, 3-х пр. схема соед.) |
от -200 до +350 °С |
10 °С |
±0,08 Ом |
±0,016 мА |
±0,007 Ом |
±0,0006 мА |
|
Ni1000 (2-х, 3-х пр. схема соед.) |
от -60 до +150 °С | |||||
|
Для моделей MTL4576-RTD, MTL5576-RTD, MTL4676-RTD | ||||||
|
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности аналогового выходного сигнала |
Пределы дополнительной погрешности / 1 °С |
Пределы дополнительной погрешности выходного сигнала / 1 °С |
|
Си 50 (2-х, 3-х пр. схема соед.) |
от -180 до +200 °С |
10 °С | ||||
|
Ом (2-х, 3-х, 4-х пр. схема соед.) |
от 0 до 400 Ом |
10 Ом | ||||
|
Примечания: (*) Типы НСХ термопреобразователей сопротивления по МЭК 60751/ГОСТ 6651-2009. (**) За основную погрешность берут большее из этих значений. | ||||||
Таблица 15
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | ||
|
MTL4576-THC |
MTL5576-THC |
MTL4676-THC | |
|
Количество каналов |
2 | ||
|
Диапазон входных сигналов |
от -75 до +75 мВ | ||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||
|
Пределы допускаемой абсолютной погрешности компенсации холодного спая, не более, °С |
±1 | ||
|
Время отклика, мс |
500 | ||
|
Для моделей MTL4576-THC, MTL5576-THC, MTL4676-THC | ||||||
|
Тип НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный интервал измерений |
Пределы допускаемой основной погрешности |
Пределы допускаемой погрешности аналогового выходного сигнала |
Пределы дополнительной погрешности / 1 °С |
Пределы дополнительной погрешности выходного сигнала / 1 °С |
|
R, S |
от -50 до +1768,1 °С |
500 °С |
±0,05 % (от измеряемой величины) или ±0,015 мВ (**) |
±0,016 мА |
±0,003% (от измеряемой величины) |
±0,0006 мА |
|
B |
от 0 до +1820 °С | |||||
|
T |
от-270 до +400 °С |
50 °С | ||||
|
J |
от-210 до +1200 °С | |||||
|
E |
от-270 до +1000°С | |||||
|
K |
от-270 до +1372°С |
50 °С |
±0,05 % (от измеряемой величины) или ±0,015 мВ (**) |
±0,016 мА |
±0,003% (от измеряемой величины) |
±0,0006 мА |
|
N |
от 270 до +1300°С | |||||
|
L |
от-200 до +800 °С | |||||
|
мВ |
от -77 до +77 мВ |
3 мВ | ||||
|
Примечания: (*) Типы НСХ термоэлектрических преобразователей по МЭК 60584-1/ГОСТ Р 8.585-2001. (**) За основную погрешность берут большее из этих значений. | ||||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели и исполнения ИП) | |
|
MTL4581 |
MTL5581 | |
|
Количество каналов |
1 | |
|
Диапазон входных и выходных сигналов |
от 0 до 50 мВ | |
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,05 % (от измеряемой величины) или ±0,005 мВ (*) | |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,002 мВ | |
|
Время отклика, мс |
0,15 | |
|
(*) За основную погрешность берут большее из этих значений. | ||
Таблица 18
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) |
|
MTL5582 | |
|
Количество каналов |
1 |
|
Диапазон входных и выходных сигналов |
от 10 до 400 Ом |
|
Пределы допускаемой основной абсолютной погрешности (при 20 °С) |
±0,25 Ом |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,01 Ом |
|
Время отклика, мс |
1000 |
Таблица 19
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) | ||
|
MTL4532 |
MTL4632 |
MTL5532 | |
|
Количество каналов |
1 | ||
|
Диапазон входных сигналов |
от 0 до 50 кГц; от 0 до 10 кГц | ||
|
Диапазон выходных сигналов |
от 0 до 50 кГц (для входа от 0 до 50 кГц); от 4 до 20 мА (для входа от 0 до 10 кГц) | ||
|
Пределы допускаемой основной приведенной погрешности (при 20 °С) |
±0,1 % | ||
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды / 1 °С |
±0,006 % | ||
|
Время отклика, мс |
60 | ||
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: |
от 20 до 35 |
|
Максимальное потребление тока при сигнале 20 мА и напряжении 24 В, мА |
50 |
|
Маркировка взрывозащиты для серии MTL 4500 по ГОСТ Р МЭК 60079-0-2011 |
[Exia Ga] IIC X |
|
Степень защиты от внешних воздействий для серий MTL4500, MTL4600 по ГОСТ 14254-96 (МЭК 60529) |
IP20 |
|
Температура окружающей среды при эксплуатации, °С: |
от -20 до +60 |
|
Относительная влажность окружающей среды, %: |
от 5 до 95 |
|
Габаритные размеры, не более, мм: - для серий MTL4500, MTL4600 |
121,8 х 15,8 х 104,8 |
|
- серии MTL5500 |
123,6 х 16,0 х 109,8 |
|
Масса, не более, г: - для серий MTL4500, MTL4600 |
140 |
|
- для серии MTL5500 |
150 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или также на корпус преобразователя при помощи наклейки.
Комплектность средства измеренийКомплектность поставки преобразователей измерительных серий MTL4500, MTL4600, MTL5500 приведена в таблице 21.
Таблица 21
|
Наименование и обозначение |
Количество |
Примечание |
|
Преобразователь измерительный |
1 шт. |
модель в соответствии с заказом |
|
Методика поверки МП 39587-14 |
1 экз. |
- |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
- |
|
По дополнительному заказу: объединительная плата (для моделей MTL4500. MTL4600), DIN-рейка (для моделей MTL5500), конфигурационный пакет PCS45/PCL45USB (для моделей MTL4532, MTL4632, MTL5532, MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576). | ||
осуществляется по документу МП 39587-14 c изменениями № 1 «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500. Методика поверки», утверждённому ФГУП «ВНИИМС» 16.11.2017 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный №25900-03);
- компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);
- калибратор многофункциональный Fluke 5720A (регистрационный №52495-13);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серий MTL4500, MTL4600, MTL5500ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Eaton Electric Limited», Великобритания
Адрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Тел.: +44 (0)1582 723633, Факс: +44 (0)1582 422283
E-mail: enquiry@mtl-inst.com
Web-сайт: www.mtl-inst.com
ЗаявительООО «Купер Индастриз Раша»
ИНН 7731539680
Адрес: 107076, г. Москва, ул. Электрозаводская 33, стр. 4
Тел/факс: +7 (495) 981 37 70 / +7 (495) 981 37 70
E-mail: mtlrussia@eaton.com
Web-сайт: www.cooper-russia.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ№ 948
17 мая 2018 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 55875 «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Купер Индастриз Раша» б/д приказываю:
-
1. Внести изменения в описание типа на преобразователи измерительные
серий MTL4500, MTL4600, MTL5500, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39587-14, изложив его в новой редакции согласно приложению к настоящему приказу. Распространить действие документа на поверку МП 39587-14 с изменением № 1 «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500. Методика поверки» на преобразователи измерительные серий MTL4500, MTL4600, MTL5500, находящиеся
в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 55875 «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39587-14, в связи с заменой документа на поверку и переименованием организации-изготовителя с «Measurement Technolody Limited», Великобритания на «Eaton Electric Limited», Великобритания.
-
3. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭЛ
Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
С.С .Голубев
