№1513 от 28.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 263932
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1513 от 28.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 июля 2021 г.
№ 1513
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской
-
5. Контроль за испол. за собой.
метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
\_____—______
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1513
Лист № 1
Всего листов 13
Регистрационный № 53540-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы АНКАТ-7631Микро
Назначение средства измеренийГазоанализаторы АНКАТ-7631Микро (далее - газоанализаторы) предназначены для непрерывных автоматических измерений:
а) массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, в воздухе рабочей зоны;
б) объёмной доли кислорода в воздухе рабочей зоны и технологических полостях;
в) массовой концентрации меркаптановой серы в газах углеводородных промышленного и коммунально-бытового назначения, одорированных смесью природных меркаптанов или этилмеркаптаном;
г) массовой концентрации гептила, гидразина и амила в воздухе.
Описание средства измеренийГазоанализаторы являются носимыми (индивидуальными) одноканальными приборами непрерывного действия.
Конструктивно газоанализаторы выполнены одно- или двухблочными (в зависимости от модификации) в корпусе из полимерных материалов.
Наименования и обозначения модификаций газоанализаторов приведены в таблице 1.
Таблица 1 - Наименования и обозначения модификаций газоанализаторов
|
Обозначение модификации газоанализатора |
Наименование модификации газоанализатора |
Наименование определяемого компонента (химическая формула) |
|
ИБЯЛ.413411.058 |
АНКАТ-7631Микро-СО |
Оксид углерода (СО) |
|
ИБЯЛ.413411.058-01 |
АНКАТ-7631Микро-НС1 |
Хлористый водород (HCl) |
|
ИБЯЛ.413411.058-02 |
АНКАТ-7631Микро-^ |
Сероводород (H2S) |
|
ИБЯЛ.413411.058-04 |
АНКАТ-7631Микро-ЫНз |
Аммиак (NH3) |
|
ИБЯЛ.413411.058-05 |
АНКАТ-7631Микро-С12 |
Хлор (CI2) |
|
ИБЯЛ.413411.058-06 |
АНКАТ-7631Микро^О2 |
Диоксид серы (SO2) |
|
ИБЯЛ.413411.058-07 |
АНКАТ-7631Микро-^2 |
Диоксид азота (NO2) |
|
ИБЯЛ.413411.058-09 |
АНКАТ-7631Микро-О2 |
Кислород (O2) |
|
ИБЯЛ.413411.058-10 |
АНКАТ-7631Микро-О2-ВД | |
|
ИБЯЛ.413411.058-11 |
АНКАТ-7631Микро-ФИД |
Летучие органические соединения в соответствии с таблицей 6 |
|
ИБЯЛ.413411.058-12 |
АНКАТ-7631Микро-ФИД(в) | |
|
ИБЯЛ.413411.058-14 |
АНКАТ-7631Микро-К8Н |
Меркаптановая сера (Srsh) |
|
ИБЯЛ.413411.058-15 |
АНКАТ-7631Микро-НДМГ |
Гептил (НДМГ, VI b(CI h);) |
|
ИБЯЛ.413411.058-16 |
АНКАТ-7631Микро-№Н4 |
Г идразин (N2H4) |
|
ИБЯЛ.413411.058-17 |
АНКАТ-7631Микро-№О4 |
Амил, тетраоксид диазота (N2O4) |
Принцип действия газоанализаторов:
-
- электрохимический для модификаций АНКАТ-7631Микро-СО, -HCl, -H2S, -NH3, -CI2, -SO2, -NO2, -О2, -О2-ВД, -RSH, -НДМГ, -N2H4, -N2O4;
-
- фотоионизационный для модификаций АНКАТ-7631Микро-ФИД, -ФИД(в).
Газоанализаторы всех модификаций имеют:
- табло для вывода цифровой и графической информации;
- клавиатуру для управления режимами работы газоанализатора;
- разъем USB для подключения ПЭВМ или зарядного устройства;
- устройства звуковой и световой сигнализации;
- съёмный зажим для крепления на поясе или элементах спецодежды.
Газоанализаторы отличаются в зависимости от модификации:
- конструкцией датчика:
а) выносной - для модификации АНКАТ-7631Микро-О2-ВД;
б) встроенный - для остальных модификаций;
-
- способом отбора пробы:
а) принудительный, за счет избыточного давления в точке отбора пробы - для модификации АНКАТ-7631Микро-И^Н;
б) диффузионный или принудительный, за счет внешнего побудителя расхода или меха резинового - для остальных модификаций;
-
- наличием вибросигнала:
а) отсутствует для модификаций АНКАТ-7631Микро-ИХН, АНКАТ-7631Микро-ФИД;
б) присутствует в остальных модификациях газоанализаторов.
Газоанализаторы выполняют следующие основные функции:
-
- определение содержания определяемых компонентов в анализируемой среде с выдачей результатов измерений на табло;
-
- выдача световой, звуковой и вибросигнализации о превышении установленных пороговых значений (кроме модификации АНКАТ-7631Микро-RSH);
-
- индикация на табло газоанализатора идентификационных данных встроенного программного обеспечения;
-
- цифровая и графическая индикации интенсивности запаха в баллах на табло газоанализатора (только для модификации АНКАТ-7631Микро-И^Н);
-
- пересчет измеренного значения массовой концентрации меркаптановой серы в массовую концентрацию этилмеркаптана, с выдачей результатов пересчета на табло газоанализаторов (только для модификации АНКАТ-7631Микро-RSH);
-
- сохранение в энергонезависимой памяти газоанализаторов результатов измерений (архива);
-
- обмен данными с ПЭВМ по цифровому каналу связи USB.

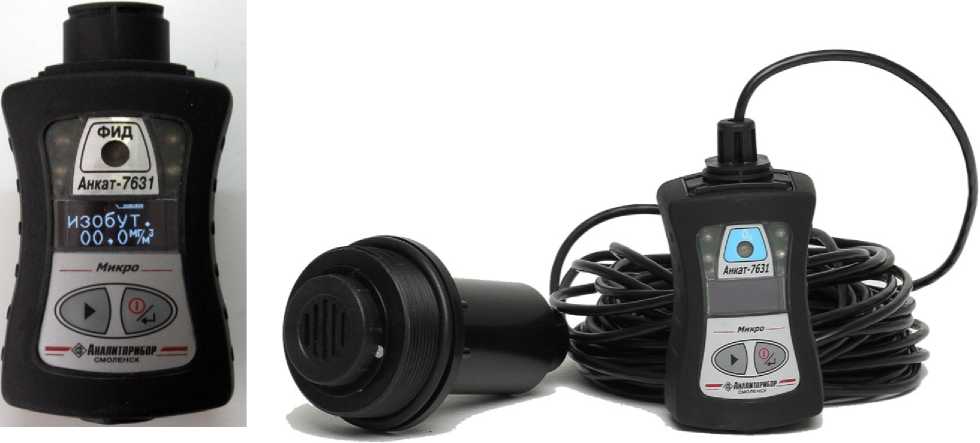

Общий вид газоанализаторов АНКАТ-7631Микро представлен на рисунке 1, схема пломбировки газоанализаторов от несанкционированного доступа (обозначение места расположения гарантийной наклейки) - на рисунке 2.
б) АНКАТ-7631Микро-О2-ВД
а) все модификации, кроме
АНКАТ-7631Микро-О2-ВД
Рисунок 1 - Общий вид газоанализаторов АНКАТ-7631Микро
. I —, Гарантийная наклейка

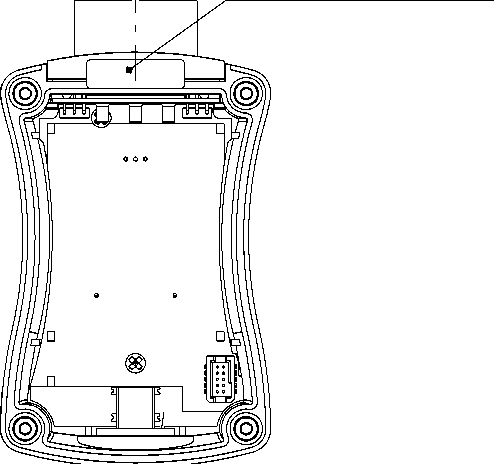

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа
Программное обеспечениеГазоанализаторы имеют следующие виды программного обеспечения:
-
- встроенное программное обеспечение (далее - ВПО), разработанное изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов;
-
- сервисное программное обеспечение (далее - СПО), разработанное изготовителем, специально для просмотра установленных в газоанализаторе параметров и их изменения, для просмотра содержимого архива газоанализаторов.
Основные функции ВПО:
-
- обработка сигналов;
-
- человеко-машинный интерфейс;
-
- передача данных;
-
- хранение данных.
В ВПО реализованы следующие основные алгоритмы:
-
- вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
-
- сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
-
- непрерывная самодиагностика аппаратной части газоанализаторов;
-
- выдача информации (измерительной, диагностической о текущем режиме работы) по цифровому каналу связи USB.
Основные функции СПО:
-
- просмотр параметров газоанализатора;
-
- просмотр содержимого архива газоанализатора в табличном и графическом видах и сохранение в файл;
-
- выдача команд для установки параметров газоанализаторов;
-
- проведение корректировки нуля и чувствительности (только для АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4).
ВПО идентифицируется посредством отображения номера версии и контрольной суммы на табло газоанализатора при включении питания.
СПО идентифицируется посредством отображения номера версии и контрольной суммы на экране ПЭВМ.
Идентификационные данные ВПО приведены в таблице 2, СПО - в таблице 3.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
ПО соответствует ГОСТ Р 8.654-2015. Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
A7631Micro1) |
Ankat-PID2) |
A7631Micro- RSH3) |
ANKAT-31MICRO- rfuel4) |
|
Номер версии (идентификационный номер) ПО |
2.0 |
1.0 |
1.0 |
2.0 |
|
Цифровой идентификатор ПО |
1ЕС5 |
1672 |
1FC6 |
56E1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
|
Идентификационное наименование ПО:
| ||||
Таблица 3 - Идентификационные данные СПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
SPO_V1.1.exe1) |
SPO.exe2) |
Анкат7631мик-роRSH.exe3) |
ANKAT- 31MICRO SPO.exe4) |
|
Номер версии (идентификационный номер) ПО |
1.1 |
1.0 |
1.0 |
2.00 |
|
Цифровой идентификатор ПО |
B0C4 |
7F52 |
C1B9 |
B735 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
|
Идентификационное наименование ПО:
| ||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов с электрохимическим принципом действия (кроме АНКАТ-7631Микро-О2, -О2-ВД)
|
Наименование модификации газоанализатора |
Диапазон измерений (показаний) 1), мг/м3 |
Участок диапазона измерений, в котором нормируется основная погрешность, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, Ад, мг/м3 |
относительной, 5д, % | |||
|
АНКАТ-7631Микро-ЫНз |
от 0 до 150 (от 0 до 250) |
от 0 до 20 включ. |
± 5 |
- |
|
св. 20 до 150 |
- |
± 25 | ||
|
АНКАТ-7631Микро-№ |
от 0 до 10 (от 0 до 20) |
от 0 до 2 включ. |
± 0,5 |
- |
|
св. 2 до 10 |
±(0,5+0,15-(Свх-2)) |
- | ||
|
АНКАТ-7631Микро^О2 |
от 0 до 20 (от 0 до 40) |
от 0 до 20 |
±(2,5+0,125<вх) |
- |
|
АНКАТ-7631Микро-СО |
от 0 до 200 (от 0 до 350) |
от 0 до 20 включ. |
± 5 |
- |
|
св. 20 до 200 |
±(5+0,25-(Свх-20)) |
- | ||
|
АНКАТ-7631Микро-НС1 |
от 0 до 30 (от 0 до 40) |
от 0 до 5 включ. |
± 1,25 |
- |
|
св. 5 до 30 |
±(0,25<вх) |
- | ||
|
АНКАТ-7631Микро-^ |
от 0 до 20 (от 0 до 40) |
от 0 до 3 включ. |
± 0,75 |
- |
|
св. 3 до 20 |
±(0,75+0,25-(Свх-3)) |
- | ||
|
АНКАТ-7631Микро-С12 |
от 0 до 25 (от 0 до 50) |
от 0 до 1 включ. |
± 0,25 |
- |
|
св. 1 до 25 |
±(0,25+0,25-(Свх-1)) |
- | ||
|
АНКАТ-763 Шикро-RSH |
от 0 до 40 (от 0 до 40) |
от 0 до 5 включ. |
± 1 |
- |
|
св. 5 до 40 |
± (1,0+0,2-(Свх-5)) | |||
|
АНКАТ-7631Микро-НДМГ |
от 0 до 1 (от 0 до 1) |
от 0 до 0,1 включ. |
± 0,02 |
- |
|
св. 0,1 до 1,0 |
± 0,2-Свх |
- | ||
|
АНКАТ-7631Микро-\2Н.| |
от 0 до 1 (от 0 до 1) |
от 0 до 0,1 включ. |
± 0,02 |
- |
|
св. 0,1 до 1,0 |
± 0,2-Свх |
- | ||
|
АНКАТ-7631Микро-№О| |
от 0 до 10 (от 0 до 10) |
от 0 до 2 включ. |
± 0,4 |
- |
|
св. 2 до 10 |
± 0,2-Свх |
- | ||
|
1) Цена единицы младшего разряда (ЕМР) индикации, массовая концентрация, мг/м3:
Примечания 1Свх - содержание определяемого компонента на входе газоанализаторов, массовая концентрация, мг/м3. 2 Для газоанализаторов АНКАТ-7631Микро-№Н4 метрологические характеристики не нормируются в диапазоне температуры окружающей (контролируемой) среды от минус 40 до минус 30°С. | ||||
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности для газоанализаторов АНКАТ-7631Микро-О2, -О2-ВД
погрешности, объемная доля, %
Участок диапазона измерений, в котором нормированы пределы допускаемой основной
|
Пределы допускаемой основной погрешности | |
|
абсолютной, Ад, объемная доля, % |
приведенной 2) , Уд, % |
|
- |
± 3 |
|
±(0,4+0,05-Свх) |
- |
Наименование модификации газоанализатора
Диапазон измерений (показаний)1), объемная доля, %
АНКАТ-7631Микро-О2
от 0 до 30 (от 0 до 45)
от 0 до 30
АНКАТ-7631Микро-О2-ВД
-
1) Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объёмная доля, %:
-
- 0,01 в диапазоне показаний от 0 до 9,99;
-
- 0,1 в диапазоне показаний от 10 до 45,0.
-
2) Погрешность нормирована как приведенная к разнице между верхней и нижней границами диапазона измерений.
Примечание - Свх - содержание определяемого компонента на входе газоанализаторов, объемная доля, %.
Таблица 6 - Диапазоны измерений и пределы допускаемой основной погрешности для
газоанализаторов с фотоионизационным принципом действия
|
Определяемый компонент |
Диапазон измерений 1), мг/м3 |
Участок диапазона измерений, в котором нормируется основная погрешность, мг/м3 |
Пределы допускаемой основной погрешности | |
|
абсолютной, Ад, мг/м3 |
относительной, 5д, % | |||
|
1 |
2 |
3 |
4 |
5 |
|
Ацетон (СзНбО) |
от 0 до 2500 |
от 0 до 200 включ. |
± 30 |
- |
|
св. 200 до 2500 |
- |
± 15 | ||
|
Бензол (СбНб) |
от 0 до 3500 |
от 0 до 5 включ. |
± 1,0 |
- |
|
св. 5 до 3500 |
- |
± 20 | ||
|
Гексан (СбНи) |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
Изобутилен (i-C4H«) |
от 0 до 3500 |
от 0 до 100 включ. |
± 15 |
- |
|
св. 100 до 3500 |
- |
± 15 | ||
|
Изопентан (i-C5Hi2) |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
н-пентан (C5H12) |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
1, 2-диметилбензол (о-ксилол, СбН4(СНз)2) |
от 0 до 3500 |
от 0 до 50 включ. |
± 7,5 |
- |
|
св. 50 до 3500 |
- |
± 15 | ||
|
Толуол (C6H5CH3) |
от 0 до 2500 |
от 0 до 50 включ. |
± 7,5 |
- |
|
св. 50 до 2500 |
- |
± 15 | ||
Таблица 7 - Прочие метрологические характеристики
|
Наименование параметра |
Значение |
|
Пределы допускаемой вариации показаний (кроме модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4), в долях от предела допускаемой основной погрешности |
0,5 |
|
Время прогрева газоанализаторов, мин, не более |
5 |
|
Пределы допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы для модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ПГС |
6 месяцев |
|
Газоанализаторы модификации АНКАТ-7631Микро-RSH соответствуют требованиям к основной погрешности при изменении, в пределах рабочих условий эксплуатации. Для остальных модификаций газоанализаторов пределы допускаемой дополнительной погрешности приведены:
| |
|
Газоанализаторы соответствуют требованиям к основной погрешности:
| |
Продолжение таблицы 7_____________________________________________________________
__________________________Наименование параметра__Значение
Газоанализаторы, кроме АНКАТ-7631Микро-О2, -О2-ВД, соответствуют требованиям к основной погрешности после воздействия перегрузки по определяемому компоненту. Содержание определяемого компонента, время воздействия, время восстановления показаний после снятия перегрузки приведены в таблице 10.__________________________________________
Газоанализаторы модификации АНКАТ-7631Микро-И^Н соответствуют требованиям к абсолютной погрешности при воздействии неопределяемых компонентов: метана (CH4), пропана (C3H8), бутана (C4H10) с содержанием до 100 % объёмной доли.
Для остальных модификаций газоанализаторов пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов приведены в таблице 11._____________
Пределы допускаемого времени установления показаний и времени срабатывания сигнализации приведены таблице 12
Таблица 8 - Пределы допускаемой дополнительной погрешности при изменении температуры
|
Условное наименование газоанализаторов |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях эксплуатации |
|
АНКАТ-7631Микро-О2, -О2-ВД |
1,2Дд (уд) на каждые 10 °С |
|
АНКАТ-7631Микро^О2 |
1,0 Дд на каждые 10 °С |
|
АНКАТ-7631Микро-СО, -HCl, -H2S, -NH3, -CI2, -SO2 |
0,6Дд(6д) на каждые 10 °С |
|
АНКАТ-7631Микро-ФИД, -ФИД(в) |
0,5Дд(6д) на каждые 10 °С |
|
АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 |
1,0Дд |
Таблица 9 - Пределы допускаемой дополнительной погрешности при изменении атмосферного давления и относительной влажности анализируемой среды
|
Условное наименование газоанализаторов |
Пределы допускаемой дополнительной погрешности, в долях от предела основной погрешности | |
|
при изменении атмосферного давления |
при изменении влажности анализируемой среды | |
|
АНКАТ-7631Микро-О2, -О2-ВД |
1,0уд (Дд) на каждые 3,3 кПа |
0,5уд (Дд) |
|
АНКАТ-7631Микро-НС1 |
1,0 Дд на каждые 3,3 кПа |
1,0Дд |
|
АНКАТ-7631 Микро-СО |
0,5 Дд на каждые3,3 кПа |
0,5Дд |
|
АНКАТ-7631Микро-^2, -H2S, -NH3, -С12, -SO2 |
0,5Дд(6д) на каждые3,3 кПа |
1,0Дд(5д) |
|
АНКАТ-7631Микро-ФИД, -ФИД(в) |
1,0Дд(5д) |
0,5Дд(6д) на каждые 10 % |
|
АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 |
1,0Дд |
1,0Дд |
Таблица 10 - Содержание определяемого компонента и время воздействия при перегрузке
|
Условное наименование газоанализаторов |
Содержание определяемого компонента при перегрузке, % от разности между пределами измерений |
Время воздействия при перегрузке, мин |
Время восстановления показаний, мин |
|
АНКАТ-7631Микро-СО |
150 |
10 |
10 |
|
АНКАТ-7631Микро-НС1 |
150 | ||
|
АНКАТ-7631Микро-^ |
170 | ||
|
АНКАТ-7631Микро-ЫНэ |
130 | ||
|
АНКАТ-7631Микро-С12 |
200 | ||
|
АНКАТ-7631Микро^О2 |
200 | ||
|
АНКАТ-7631Микро-№О2 |
170 | ||
|
АНКАТ-7631Микро-ФИД, -ФИД(в) |
130 | ||
|
АНКАТ-7631Микро^8Н |
130 |
20 | |
|
АНКАТ-7631Микро-НДМГ, -N2H4 |
200 |
5 |
60 |
|
АНКАТ-7631Микро-№О4 |
170 |
Таблица 11 - Пределы допускаемой суммарной дополнительной погрешности газоанализаторов от воздействия неопределяемых компонентов с содержанием, приведенным в таблицах 12, 13
|
Наименование модификации газоанализатора |
Пределы допускаемой суммарной дополнительной погрешности, в долях от предела допускаемой основной погрешности |
|
АНКАТ-7631Микро-НС1 |
2 |
|
АНКАТ-7631Микро-СО, -H2S, -NH3, -CI2, -SO2, -NO2, -О2, -О2-ВД |
1 |
|
АНКАТ-7631Микро-ФИД/-ФИД(в) |
0,2 |
|
АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 |
1 |
Таблица 12 - Предельные значения содержания неопределяемых компонентов для
газоанализаторов модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4
|
Неопределяемый компонент |
Содержание неопределяемого компонента |
|
Азот |
без ограничения |
|
Гелий |
без ограничения |
|
Кислород |
23% объемной доли |
|
Оксид углерода |
20 мг/м3 |
|
Диоксид углерода |
1000 млн-1 объемной доли |
|
Сероводород |
2 мг/м3 |
|
Спирт этиловый |
2 г/м3 |
|
Формальдегид |
0,5 мг/м3 |
|
Фенол |
1 мг/м3 |
|
Уксусная кислота |
2 мг/м 3 |
Таблица 13 - Предельные значения содержания неопределяемых компонентов для остальных модификаций газоанализаторов
|
Определяемый компонент |
Содержание неопределяемых компонентов | ||||||||
|
Массовая концентрация, мг/м3 |
Объемная доля, % | ||||||||
|
CO |
NO2 |
H2S |
SO2 |
CI2 |
HCl |
СО2 |
СН4 |
С3Н8 | |
|
CO |
- |
2 |
10 |
10 |
1 |
30 |
1 |
1,06 |
0,92 |
|
HCl |
200 |
- |
- |
- |
- |
- |
1 |
1,06 |
0,92 |
Продолжение таблицы 13
|
Определяемый компонент |
Содержание неопределяемых компонентов | ||||||||
|
Массовая концентрация, мг/м3 |
Объемная доля, % | ||||||||
|
CO |
NO2 |
H2S |
SO2 |
C12 |
HC1 |
СО2 |
СН4 |
С3Н8 | |
|
H2S |
20 |
2 |
- |
10 |
1 |
- |
1 |
1,06 |
0,92 |
|
NH3 |
20 |
2 |
- |
10 |
1 |
5 |
1 |
1,06 |
0,92 |
|
C12 |
20 |
* |
* |
* |
- |
5 |
1 |
1,06 |
0,92 |
|
SО2 |
20 |
* |
* |
- |
1 |
- |
1 |
1,06 |
0,92 |
|
Nfo |
20 |
- |
* |
10 |
1 |
- |
1 |
1,06 |
0,92 |
|
О2 |
20 |
2 |
10 |
10 |
1 |
30 |
15 |
100 |
100 |
|
ФИД** |
200 |
20 |
- |
20 |
20 |
20 |
1,0 |
1,0 |
1,0 |
|
* Наличие не допускается. ** Для модификаций с фотоионизационным детектором Знак «-» означает, что дополнительная погрешность от влияния неопределяемых компонентов не нормируется. | |||||||||
Таблица 14 - Пределы допускаемого времени установления показаний и времени
срабатывания сигнализации
|
Наименование модификации газоанализатора |
Предел допускаемого времени установления показаний Т0,9, с, не более |
Время срабатывания сигнализации, с, не более |
|
АНКАТ-7631Микро-СО |
60 |
15 |
|
АНКАТ-7631Микро-НС1 |
180 |
не нормируется |
|
АНКАТ-7631Микро-^ |
60 |
15 |
|
АНКАТ-7631Микро-NHз |
180 |
не нормируется |
|
АНКАТ-7631Микро-С12 |
90 | |
|
АНКАТ-7631Микро^О2 |
60 |
30 |
|
АНКАТ-7631Микро-№О2 | ||
|
АНКАТ-7631Микро-О2 |
15 | |
|
АНКАТ-7631Микро-О2-ВД | ||
|
АНКАТ-7631Микро-ФИД |
не нормируется | |
|
АНКАТ-7631Микро-ФИД(в) | ||
|
АНКАТ-7631Микро^8Н |
60 |
сигнализация отсутствует |
|
АНКАТ-7631Микро-НДМГ |
600 |
300 |
|
АНКАТ-7631Микро-№Н4 |
900 |
420 |
|
АНКАТ-7631Микро-№О4 |
60 |
30 |
Таблица 15 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Электрическое питание газоанализаторов осуществляется от блока аккумуляторного. Напряжение питания постоянного тока, В:
|
от 2,0 до 2,9 от 2,4 до 4,2 |
|
Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи, ч, не менее:
|
18 500 |
Продолжение таблицы 15
|
Наименование характеристики |
Значение |
|
Габаритные размеры газоанализаторов, мм, не более: - длина |
55 |
|
- ширина с клипсой |
50 |
|
- ширина без клипсы |
35 |
|
- высота |
105 |
|
Габаритные размеры выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД, мм, не более: - высота |
140 |
|
- диаметр |
70 |
|
Масса газоанализаторов, кг, не более: - с клипсой |
0,20 |
|
- без клипсы |
0,17 |
|
Масса выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД, кг, не более |
0,35 |
|
Степень защиты газоанализаторов по ГОСТ 14254-2015: - для модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -№О4 |
IP65/IP68 |
|
- для остальных модификаций |
IP68 |
|
Климатическое исполнение |
УХЛ 1.1 |
|
Условия эксплуатации газоанализаторов: - диапазон температуры окружающей и контролируемой среды, °С: а) для модификаций АНКАТ-7631Микро-ФИД/- ФИД(в), -НДМГ, -N2O4 |
от -40 до +50 |
|
б) для модификации АНКАТ-7631Микро-Ы2Н рабочая |
от -30 до +50 |
|
предельная рабочая |
от -40 до -30 |
|
в) для модификации АНКАТ-7631Микро-RSH рабочая |
от 0 до +45 |
|
предельная рабочая |
от -30 до 0 |
|
г) для остальных модификаций рабочая |
от -30 до +45 |
|
предельная рабочая |
от -40 до -30, |
|
- диапазон атмосферного давления, кПа: а) для модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 |
от +45 до +60 от 80,0 до 120,0 |
|
б) для модификаций АНКАТ-7631Микро-ФИД/-ФИД(в) |
от 84,0 до 120,0 |
|
в) для остальных модификаций |
от 84,0 до 106,7 |
|
- верхнее значение относительной влажности окружающего воздуха при температуре не более + 35 °С без конденсации влаги, % |
до 95 |
|
- синусоидальная вибрация: в диапазоне частот, Гц |
от 10 до 55 |
|
амплитуда смещения, мм, не более |
0,35 |
|
Назначенный срок службы, лет: - для модификаций АНКАТ-7631Микро-СО, -H2S, -NH3, -СЬ, -SO2, -NO2, -О2, |
20 |
|
-О2-ВД, -RSH, -ФИД, -ФИД(в) 1) - для модификаций АНКАТ-7631Микро-НДМГ, -N2H4, -N2O4 |
10 |
|
Средняя наработка до отказа 2), ч, не менее: - для АНКАТ-7631Микро^Н |
35000 |
|
- для остальных модификаций |
32000 |
Продолжение таблицы 15
|
Наименование характеристики |
Значение |
|
Газоанализаторы относятся к взрывозащищенному электрооборудованию группы II:
по ГОСТ 31610.0-2014 (IEC 60079-0:2011)
Газоанализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты:
|
1ExibIICT4 Х 1Ex ib IIC Т6 Gb Х 1ExibIICT6 Х |
|
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А:
| |
| |
Таблица16 - Дополнительные технические характеристики газоанализаторов модификаций
|
АНКАТ-7631Микро-СО, -H2S, -NH3, -CI2, -SO2, -NO2, -О2, -О2-ВД, -RSH, -ФИД, ФИД(в), соответствующих требованиям Правил РМРС и РРР | |
|
Наименование характеристики |
Значение |
|
Климатическое исполнение |
М1.1 |
|
Газоанализаторы согласно требованиям «Правил технического наблюдения за | |
|
постройкой судов и изготовлением материалов и изделий для судов». Часть IV | |
|
должны быть устойчивы: | |
|
- к воздействию вибрации с частотой, Гц |
от 2 до 100 |
|
- к ударам при частоте от 40 до 80 ударов в минуту с ускорением, м/с2 |
49 (5g) |
|
- к качке с периодом от 4 до 10 с, с углом наклона, ° |
30 |
|
- к длительным наклонам от вертикали во всех направлениях, ° |
22,5 |
|
- к воздействию морского тумана | |
|
- к воздействию помех имеющих следующие параметры: | |
|
1) постоянное и переменное (50 Гц) магнитные поля напряженностью, А/м |
100 |
|
2) электростатические разряды с амплитудой напряжения, кВ |
8 |
|
3) радиочастотные электромагнитные поля в диапазоне 80 МГц - 2 ГГц со | |
|
среднеквадратическим значением напряженности поля, В/м |
10 |
|
Газоанализаторы должны быть устойчивы в предельных условиях | |
|
эксплуатации: | |
|
- к воздействию повышенной температуры окружающей среды, °С | |
|
- для модификаций АНКАТ-7631Микро-ФИД, -ФИД(в), |
+ 50 |
|
- для остальных модификаций |
+ 60 |
|
- к воздействию пониженной температуры окружающей среды, °С |
- 40 |
|
- к воздействию влаги в течение 10 суток при температуре окружающей среды | |
|
(40 ± 2) °C, относительной влажности, % |
95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализаторов.
Комплектность средства измеренийТаблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор АНКАТ-7631Микро 1)1 |
- |
1 шт. |
|
Ведомость эксплуатационных документов |
- |
1 экз. |
|
Комплект эксплуатационных документов 2) |
- |
1 компл. |
|
Комплект ЗИП 3) |
- |
1 компл. |
|
Газоанализатор АНКАТ-7631Микро. Методика поверки ИБЯЛ.413411.058МП с изменением №1 |
- |
1 экз. |
| ||
приведены в п. 2.3.2 Руководства по эксплуатации ИБЯЛ.413411.058 РЭ, п. 2.4 Руководства по эксплуатации ИБЯЛ.413411.058-11 РЭ, п. 2.4 Руководства по эксплуатации ИБЯЛ.413411.058-14 РЭ, п. 2.4 Руководства по эксплуатации ИБЯЛ.413411.058-15 РЭ.
Нормативные документы, устанавливающие требования к газоанализаторам АНКАТ-7631МикроПриказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ИБЯЛ.413411.058ТУ. Газоанализаторы АНКАТ-7631Микро. Технические условия.
ИБЯЛ.413411.058ТУ часть 2. Газоанализаторы АНКАТ-7631Микро. Технические условия.
ИБЯЛ.413411.058ТУ3. Газоанализатор АНКАТ-7631Микро-ИХН. Технические условия часть 4.
ИБЯЛ.413411.058ТУ4. Газоанализаторы АНКАТ-7631Микро. Технические условия часть 5.
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
|
Трихлорэтилен (C2HCI3) |
от 0 до 3500 |
от 0 до 10 включ. |
± 2,5 |
- |
|
св. 10 до 3500 |
- |
± 25 | ||
|
Фенол (СбНбО)2) |
от 0 до 50 |
от 0 до 5 включ. |
± 1,0 |
- |
|
св. 5 до 50 |
- |
± 20 | ||
|
Этанол (C2H5OH) |
от 0 до 2500 |
от 0 до 1000 включ. |
± 150 |
- |
|
св. 1000 до 2500 |
- |
± 15 | ||
|
Пары дизельного топлива |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
Пары бензина |
от 0 до 3500 |
от 0 до 100 включ. |
± 25 |
- |
|
св. 100 до 3500 |
±25+0,15-(Свх-100)) |
- | ||
|
Пары керосина |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
Пары сольвента нефтяного |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
Пары уайт-спирита |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 | ||
|
Углеводороды нефти (по октану) |
от 0 до 3500 |
от 0 до 300 включ. |
± 45 |
- |
|
св. 300 до 3500 |
- |
± 15 |
^Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м3. Цена ЕМР индикации определяемого компонента, массовая концентрация, мг/м3:
-
- 0,1 - в диапазоне показаний от 0 до 99,9;
-
- 1 - в диапазоне показаний от 100 до 4000.
2) Не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций. Примечание - Свх - содержание определяемого компонента на входе газоанализаторов массовая концентрация, мг/м3
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1513
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Газоанализаторы |
АНКАТ- 7631Микро |
53540-13 |
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск |
ИБЯЛ.413411. 058МП |
ИБЯЛ.413411. 058МП с изменением №1 |
Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналит прибор» (ФГУП «СПО «Аналитприбор»), г. Смоленск |
ФГУП «ВНИИМС», г. Москва |
