МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О внесении изменений в описание типа на колонки раздаточные сжиженного газа BMP 5xx/LPG

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением КОИИ ООО «ТАТСУНО РУС» от 8 ноября 2016 г. № 322 приказываю:

• 1. Внести изменения в описание типа на колонки раздаточные сжиженного газа BMP 5xx/LPG, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21666-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  ляю за собой.

• 3. Контроль за исполнением настоящего прик



  С.С.Голубев

  Заместитель Руководителя

f

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «26» декабря 2016 г. №1994

Изменения в описание типа на колонки раздаточные сжиженного газа BMP Sxx/LPG

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки раздаточные сжиженного газа BMP 5xx/LPG

Колонки раздаточные сжиженного газа BMP 5xx/LPG предназначены для измерения объема сжиженного газа (пропан-бутан) при заправке баллонов автомобилей.

Принцип действия колонок раздаточных сжиженного газа BMP 5xx/LPG основан на измерении объема сжиженного газа поршневым измерителем.

В нижней части модуля гидравлической системы, на кронштейне измерителя, установлен измерительный узел, состоящий из собственно измерителя, фильтра, сепаратора, обратного клапана жидкой фазы и предохранительного клапана газообразной фазы. На выходе из измерителя установлен дифференциальный клапан, поддерживающий среду в измерителе в жидком состоянии. Измерительный узел укомплектован на входе запорным шаровым краном. После прохождения через измеритель, дифференциальный клапан и электромагнитный клапан, качаемый сжиженный газ направляется через смотровое отверстие и защитную муфту в раздаточный шланг, и через пистолетный наконечник подается в баллон автомобиля. Возможные газообразные составляющие отделяются в сепараторе и возвращаются в обратный трубопровод, соединенный с резервуаром.

Вращающийся четырехпоршневой измеритель - горизонтального типа с вертикальным кривошипным валом. Измеряемая среда поступает в верхнюю часть измерителя и распределяется по каждому поршню через поворотную задвижку, закрепленную на кривошипном валу. Поршни, под воздействием давления, перемещаются в мерных цилиндрах, и это движение кривошипный вал преобразует во вращательное движение. Оптоэлектронный генератор импульсов регистрирует это движение, преобразует его в электрические импульсы, которые обрабатываются электронным счетчиком.

Электронный счетчик обрабатывает импульсы от генератора и направляет их на дисплеи LCD, где отображаются выданный объем, цена и цена за единицу объема. При отключении источника питания данные транзакции сохраняются на LCD дисплеях в течение 15 минут. Колонки являются взрывозащищенным оборудованием.

Колонки имеют следующие модификации:

BMP 511/LPG - оснащена одним раздаточным шлангом и одним дисплеем;

BMP 513/LPG - оснащена одним раздаточным шлангом и двумя дисплеями;

BMP 522/LPG - оснащена двумя независимыми гидравлическими системами и двумя раздаточными шлангами для возможности одновременной заправки двух автомобилей.

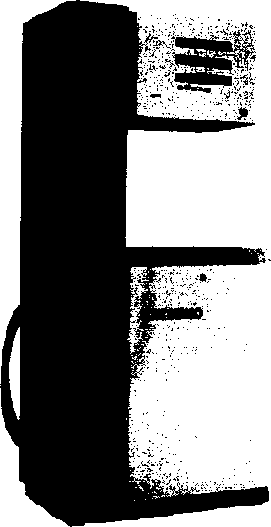

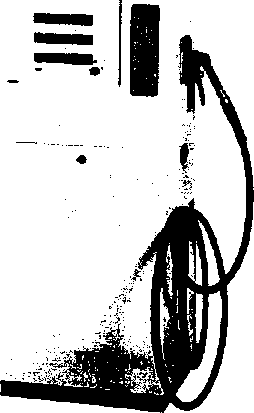

Рисунок 1 - Общий вид колонок BMP 511/LPG

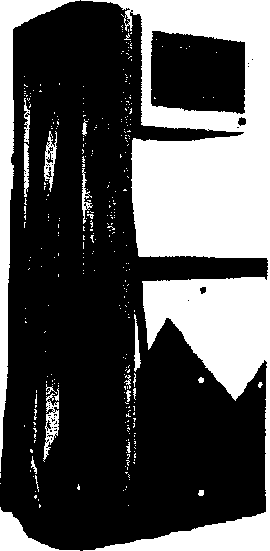

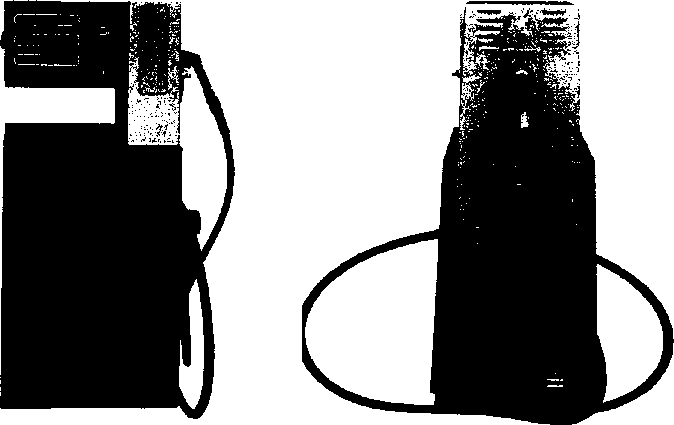

Рисунок 2 - Общий вид колонок BMP 513/LPG

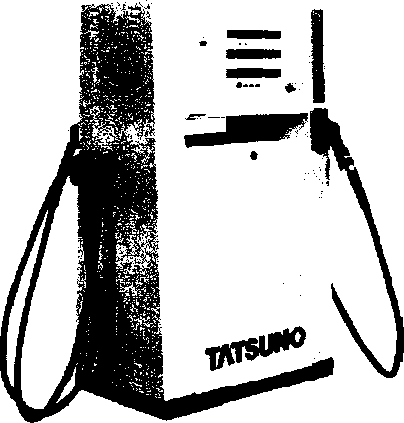

Рисунок 3 - Общий вид колонок BMP 522/LPG

Места для пломбирования колонок в целях предотвращения несанкционированной настройки и вмешательства приведены на рисунках 4, 5.

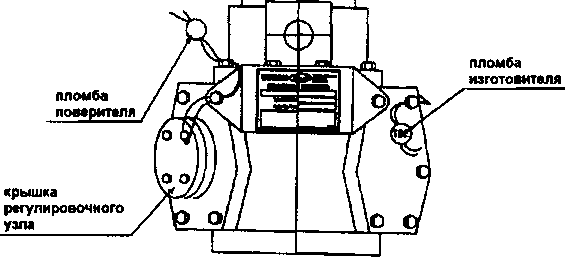

Рисунок 4 - Схема пломбировки измерителя

Пломба с оттиском клейма поверителя устанавливается на боковой крышке измерителя, ограничивающей доступ к регулировочному кольцу, для чего предусмотрены специальные отверстия в болтах крепления крышки дозирующего цилиндра (рисунок 4).

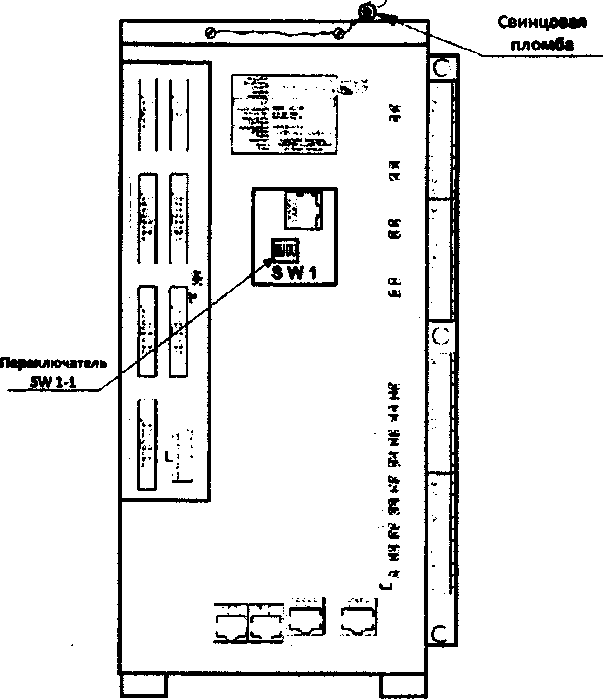

Пломбировке подлежит также суммарный электронный счетчик колонки, для чего фискальный переключатель (SW1-1) переводится положение ON (вверх - блокировка изменений метрологических параметров), а затем защитный кожух суммарного счетчика фиксируется специальными винтами с отверстиями и пломбируется (рисунок 5).

Рисунок 5 - Схема пломбировки электронного счетчика

Колонки раздаточные сжиженного газа BMP 5xx/LPG имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием-изготовителем в счетчик. ПО обеспечивает:

• - контроль, получение и обработку данных от подключенных устройств;

• - вычисление выдаваемого объема топлива и его стоимости;

• - хранение суммарного выданного объема топлива;

• - управление процессом выдачи и передачу результатов на устройства индикации и в компьютерную сеть;

• - формирование отчетов.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий». Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель табло колонки специальной липкой аппликацией и в центре титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 21666-12 «ГСИ. Колонки раздаточные сжиженного газа BMP 5xx/LPG. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 июля 2001 г. Основные средства поверки:

мерник технический для сжиженных газов, вместимость 10 л, погрешность ±0,3 %; счетчик жидкости с овальными шестернями унифицированный ППО-25-1,6СУ, погрешность ±0,3%;

весы для статического взвешивания по ГОСТ OIML R 76-1-2011, НПВ 50 кг, цена деления 20 г;

баллон стальной сварной для сжиженных углеводородных газов по ГОСТ 15860-84, объем 50 л, давление до 1,6 МПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью. Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ТС ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»

ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.

ГОСТ Р IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки ”d".

ГОСТ Р МЭК 60079.11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i".

ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты герметизация компаундом "ш".

ГОСТ 31441.1-2011 Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования.

ГОСТ 31441.5-2011 Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью "с”.

ГОСТ 31441.8-2011 Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 8. Защита жидкостным погружением «к».

Техническая документация «TATSUNO EUROPE a.s.», Чешская Республика

«TATSUNO EUROPE a.s.», Чешская Республика

Адрес: ул.Пражская 2325/68, 678 01 г.Бланско

Телефон:+420 516 428411

Факс+ 420 516 428410

e-mail: info@tatsuno-europe.com

Коммерческая организация с иностранными инвестициями Общество с ограниченной ответственностью «ТАТСУНО РУС»

Адрес: 390042, г.Рязань, ул.Прижелезнодорожная, д.10

Телефон: (4912) 240-675, 240-676

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Телефон: (843) 272-70-62

Факс 272-00-32

e-mail: vniirpr@bk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
