МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

07 октября 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 028BB28700AOAC3E9843FA50B54F406F4C

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «07» октября 2021 г. № 2218

Лист № 1 Регистрационный № 70629-18 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые Штрай-Масс

Счетчики-расходомеры массовые Штрай-Масс (далее счетчики-расходомеры) предназначены для измерений следующих параметров среды, протекающей по трубопроводу:

- массового и объемного расходов, массы и объема, плотности, температуры жидкостей;

- массового расхода, массы и температуры газов.

Счетчики-расходомеры состоят из вибрационного первичного преобразователя расхода (ППВ) и электронного блока преобразователя ЭБП (далее - ЭБП).

Счетчик-расходомер в составе ППВ и ЭБП осуществляет измерения массового расхода, массы, плотности, температуры, объемного расхода и объема измеряемой среды.

Принцип измерения массы и массового расхода счетчиками-расходомерами основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубе, совершающей поперечные колебания.

ППВ представляет собой систему из двух изогнутых измерительных трубок, электромагнита возбуждения вибраций и двух индукционных преобразователей скорости колебания трубок в соответствующие электрические сигналы.

Принцип измерения плотности основан на измерении резонансной частоты колебаний трубок.

Температура измерительных трубок определяется посредством чувствительного элемента - термосопротивления.

ЭБП обеспечивает питание Ш1В и обработку сигналов, поступающих от индукционных преобразователей скорости колебаний трубок. При помощи встроенного модуля цифровой обработки сигналов в ЭБП осуществляется определение массового расхода, массы, плотности и температуры измеряемой среды. Кроме того, при помощи встроенного ПО, вычисляется объемный расход и объем жидкости. ПО может осуществлять компенсацию дополнительной погрешности измерений, вызванной отличием температуры и давления в рабочих условиях от температуры и давления, при которых производилась калибровка ППВ.

ЭБП формирует частотный (0,01^:10 кГц), токовый (4-20 мА + HART) и цифровой (RS-485/Modbus RTU) выходные сигналы.

В счетчиках-расходомерах массовых Штрай-Масс осуществляется диагностика неисправностей, возникающих в процессе работы, таких как сужение внутреннего диаметра и/или отсутствие потока в одной из измерительных трубок, выход из строя катушки индукционного преобразователя скорости колебаний трубок, неправильной работы катушки электромагнита возбуждения вибраций и другие. Информация о наличии неисправности отображается на экране ЭБП и/или передается на верхний уровень системы управления.

ЭБП выпускается в трех исполнениях: с ЖК-дисплеем и оптическими кнопками управления, с ЖК-дисплеем без кнопок управления или без ЖК-дисплея и без кнопок управления.

Счетчики-расходомеры имеют три типа кожуха: в виде короба и трубчатый - Рисунок 1. В счетчиках-расходомерах ЭБП может быть вынесен на расстояние до 3,0 метров и закреплен на специальном кронштейне или размещен непосредственно на корпусе ППВ (крепление выполняется на заводе-изготовителе).

Счетчики расходомеры соответствуют требованиями Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Условное обозначение счетчика-расходомера составляется по следующей структурной схеме:

ШМ-1400-Р-Ех-0,1м-0,5п-1-25-Ф50-В-4.0МПа-3,0м - ЭБП-А-02 - ХХХХХХХ

• 1 - Наименование счетчика-расходомера массового Штрай-Масс - ШМ.

• 2 - Код модификации, зависящий от диаметра условного прохода прибора и типа кожуха.

Варианты исполнения:

• 3 - И- интегральное, Р - раздельное;

• 4 - Ех - взрывозащищенное, О - общепромышленное;

• 5 - Класс точности измерений массы: 0,1, 0,2 или 0,5;

• 6 - Модуль погрешности измерений плотности: 0,5 или 1.

Часть 1И1В:

1-25-Ф50-В-4.0МПа-3,0м

• I I                                        I I                                              I                                                                        I

• 7 8 9 10 11    12

• 7 - Материал измерительной части:

• 1 - сталь марки 12Х18Н10Т;

• 2 - сталь марки 03Х17Н14М3;

• 3 - титан ВТ1-0 (титановый сплав ПТ-7М);

• 4 - иной.

• 8 - Номинальный расход тонн/час (на воде при ДР в 1 атм.):

• 9 - Условный диаметр присоединения (Ф-фланец, Ш-штуцер, П - прочее).

• 10 - Диапазон температур измеряемой среды:

В - от минус 60 до плюс 180 °С;

С - от минус 60 до плюс 125 °С;

Г - от минус 60 до плюс 85 °С;

Н - от минус 60 до плюс 70 °С.

• 11 - Условное давление, МПа.

• 12 - Длина кабеля для подключения ППВ к ЭБП.

Часть ЭБП:

ЭБП-А-02

I I I

• 13 14 15

• 13 - Наименование раздела шифра ЭБП.

• 14 - Материал корпуса ЭБП: А - алюминий, С - нержавеющая сталь.

• 15 - Наличие ЖКИ с кнопками управления (01 с экраном без кнопок, 02 без экрана и без кнопок, 03 с экраном и с кнопками).

Прочие опции счетчика-расходомера массового:

Х Х Х Х Х Х

I I I I I I

• 16 17 18 19 20 21

• 16 - Датчик давления (1 - наличие, 0 - отсутствие).

• 17 - Исполнение кожуха ППВ (1 - герметичное, 0 - не герметичное).

• 18 - Шифрование данных (1 - наличие, 0 - отсутствие).

• 19 - Модуль системы Глонасс (1 - наличие, 0 - отсутствие).

• 20 - Модуль беспроводной связи (1 - наличие, 0 - отсутствие).

• 21 - Заполнение корпуса ППВ инертным газом или воздухом (1 - газ, 0 - воздух).

Общий вид счетчиков-расходомеров представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

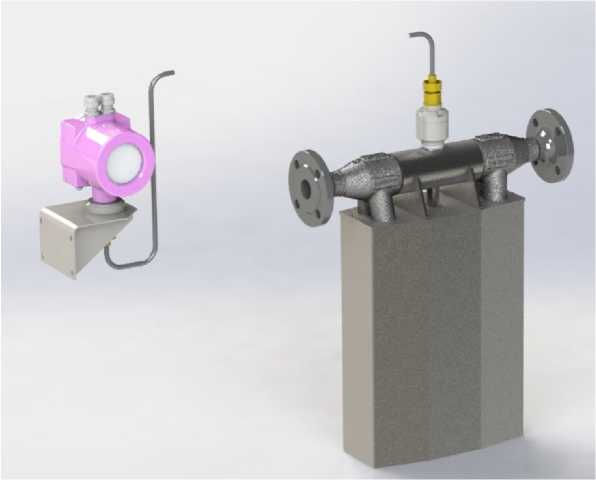

Рисунок 1 - Счётчик-расходомер массовый Штрай-Масс с размещением ЭБП на корпусе ППВ

Рисунок 2 - Общий вид Счетчиков-расходомеров массовых Штрай-Масс с выносным ЭБП

Схема пломбиировки несанкционированного доступа счетчиков-расходомеров прдставлена на рисунке 3.

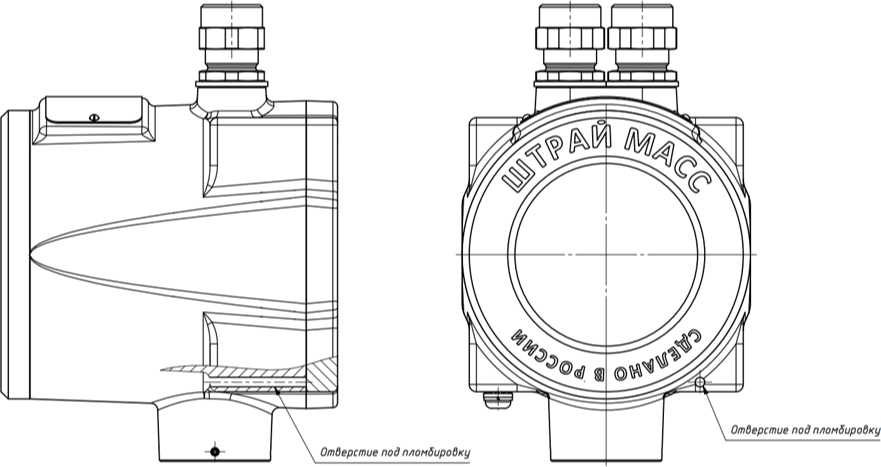

Рисунок 3 - Схема пломбировки ЭБП от несанкционированного доступа счетчиков-расходомеров

Программное обеспечение счетчиков-расходомеров встроенное.

Программное обеспечение счетчиков-расходомеров (далее - ПО) реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных ППВ и ЭБП и значений сумматоров расхода.

С помощью ПО информация о параметрах потока обрабатывается, отображается на дисплее ЭБП и/или передается удаленным устройствам по различным каналам связи, а также реализуются все сервисные функции, связанные с настройкой дополнительных функций счетчиков-расходомеров. Изменение ПО может быть произведено только специалистами предприятия-изготовителя.

Номер версии ПО имеет структуру Ver 5.X, где:

• 5 - Идентификационный номер основной версии ПО;

X - Идентификационный номер текущей версии ПО, характеризующий изменения и дополнения функциональных и диагностических возможностей счетчиков-расходомеров, вносимые изготовителем в ПО, не влияющие на метрологические характеристики.

Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО счетчиков-расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.

Таблица 2 - Метрологические характеристики Счетчиков-расходомеров массовых Штрай-Масс

Таблица 3 - Номинальные расходы и погрешности нуля в зависимости от диаметра условного прохода измерительной части

Таблица 4 - Значения дополнительных погрешностей измерений в зависимости от условий эксплуатации.

Доп.Р - дополнительная погрешность при измерении плотности в зависимости от разности давления среды в рабочих условиях и давления среды при калибровке плотности.

Таблица 5 - Основные технические характеристики счетчиков-расходомеров

¹⁾ в зависимости от исполнения

Таблица 6 - Масса и габаритные размеры ИИВ

Таблица 7 - Масса и габаритные размеры ЭБП.

Наносится на маркировочную табличку методом гравирования, лазерной или иглоударной маркировки и на титульный лист паспорта и руководства по эксплуатации счетчика-расходомера типографским способом.

Таблица 8 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе 1.

ТУ 4213-001-30265144-2015. Счетчики-расходомеры массовые Штрай-Масс. Технические условия с Изменением 1 от 01.10.2018 г.

ТУ 26.51.63-001-70017433-2020 Счетчики-расходомеры массовые Штрай-Масс.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденная.

Общество с ограниченной ответственностью «Компания Штрай» (ООО «Компания Штрай»)

ИНН 7728784346,

Адрес: 117437, г. Москва, ул. Островитянова, д.13

Адрес производства: 108811, г. Москва, пос. Московский, г. Московский, ул. Хабарова, 2 Тел.: +7 (495) 956-6800, +7 (495) 737-7652 факс: +7 (495) 956-6200 e-mail: service@shtray.ru

Общество с ограниченной ответственностью "Нефтегазмассомер" (ООО «НГММ» ) 117312, г. Москва, ул.Вавилова, д. 47А

Адрес производства: 108811, г. Москва, пос. Московский, г. Московский, ул. Хабарова, 2 Тел.: +7 (495) 956-6800, +7 (495) 737-7652

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

e-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа от № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2021 г. № 2218

Лист № 1 Регистрационный № 58302-14 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы температуры электронные PTM1

Измерители-регистраторы температуры электронные PTM1 (далее - приборы или регистраторы) предназначены в комплекте с термоэлектрическими преобразователями (термопарами) утвержденных типов (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. и внутри промышленных печей в процессе нагрева или термообработки продуктов различного назначения, в составе систем мониторинга температурного профиля типа «PhoenixTM», а также других системах мониторинга технологических процессов.

Принцип действия приборов основан на измерении и преобразовании сигналов термо-ЭДС термопар, поступающих в электронный блок, в температуру в соответствии типом номинальной статической характеристикой преобразования (НСХ) ТП по ГОСТ Р 8.585-2001/ МЭК 60584-1:2013 с учетом компенсации температуры «холодных» концов ТП. Измеренные значения температуры регистрируются в памяти прибора с периодичностью, заданной пользователем, а затем, при помощи специального программного обеспечения (ПО) «Thermal View» или «Thermal View Plus», выгружаются через USB-интерфейс на персональный компьютер для их визуализации и последующей обработки.

Регистраторы конструктивно выполнены в виде герметичного прямоугольного металлического корпуса со встроенным микропроцессором и герметичным отсеком для сменных элементов питания. Регистраторы являются многоканальными приборами и имеют, в зависимости от исполнения, от 6 до 20-ти разъемов для подключения ТП. Также на корпусе приборов расположены многофункциональная кнопка-переключатель режимов Старт/Стоп и разноцветные (зеленый и красный) светодиодные индикаторы, показывающие текущее состояние (статус) прибора.

Измерители-регистраторы температуры электронные PTM1 изготавливаются различных моделей различающиеся количеством каналов измерений, типом входных измерительных сигналов ТП, габаритными размерами, цветом корпуса, диапазоном температур рабочих условий эксплуатации, объемом памяти (общим количеством данных измерений по всем каналам).

Структура обозначения (код заказа) моделей приборов представлена в таблице 1. Последовательность обозначений в коде заказа может быть изменена.

Таблица 1

Обозначения модели приборов в зависимости от количества каналов измерений и объема памяти (общим количеством данных измерений по всем каналам) приведены в таблице 2.

Таблица 2

Обозначения типа входных измерительных сигналов ТП приведены в таблице 3.

Таблица 3

Обозначения типов конструкций в зависимости от габаритных размеров приборов приведены в таблице 4.

Таблица 4

Обозначения исполнений моделей в зависимости от цвета корпуса и рабочих условий эксплуатации (температуры окружающего воздуха) приведены в таблице 5.

Таблица 5

Обозначение приставки к наименованию модели приведены в таблице 6.

Таблица 6

Обозначение приставки к наименованию модели приведены в таблице 7.

Таблица 7

Заводской номер в виде буквенно-цифрового кода наносится на заднюю панель приборов при помощи наклейки.

Пломбирование регистраторов не предусмотрено.

Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

Фотографии общего вида измерителей-регистраторов температуры электронных PTM1 приведены на рисунках 1-11.

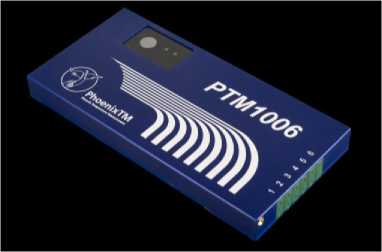

Рисунок 1 - Общий вид регистраторов модели 006

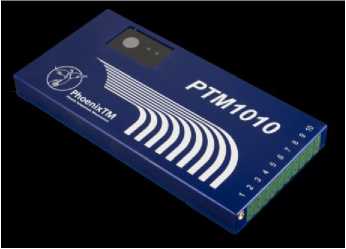

Рисунок 3 - Общий вид регистраторов модели 010

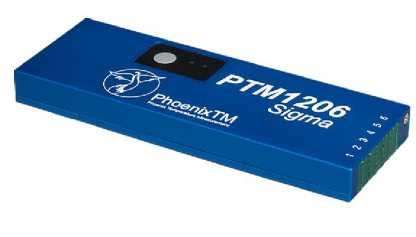

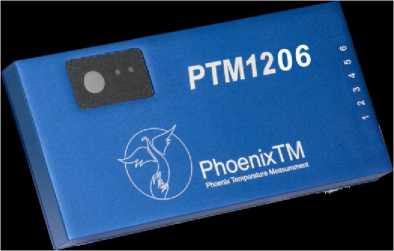

Рисунок 5 - Общий вид регистраторов модели 206 (тип конструкции «Sigma»)

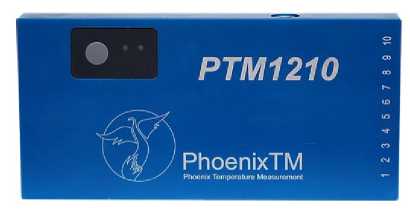

Рисунок 7 - Общий вид регистраторов модели 210

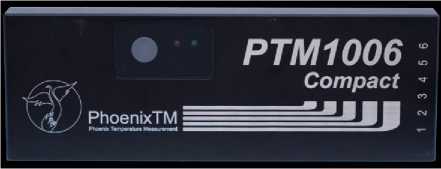

Рисунок 2 - Общий вид регистраторов модели 006 (тип конструкции «Compact»)

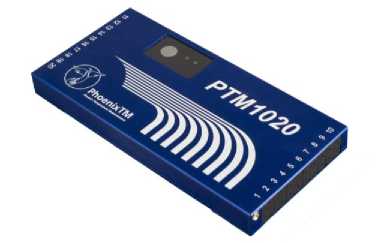

Рисунок 4 - Общий вид регистраторов модели 020

Рисунок 6 - Общий вид регистраторов модели 206

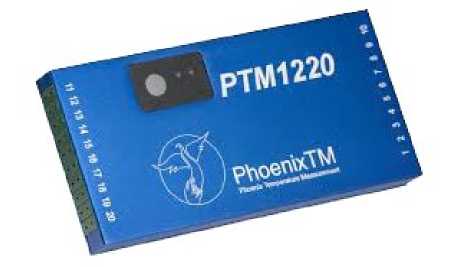

Рисунок 8 - Общий вид регистраторов модели 220

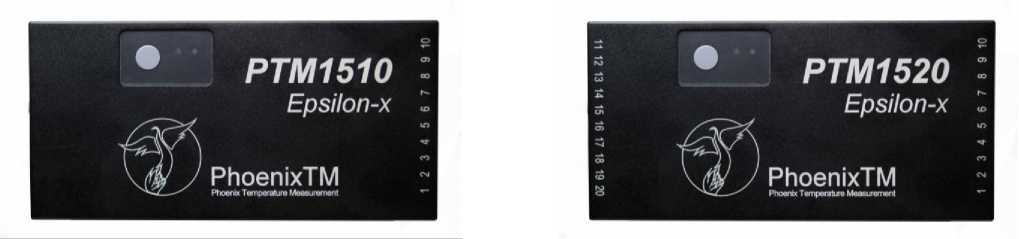

Рисунок 9 - Общий вид регистраторов модели 510 (тип конструкции «Epsilon-X»)

Рисунок 10 - Общий вид регистраторов модели 520

(тип конструкции «Epsilon-X»)

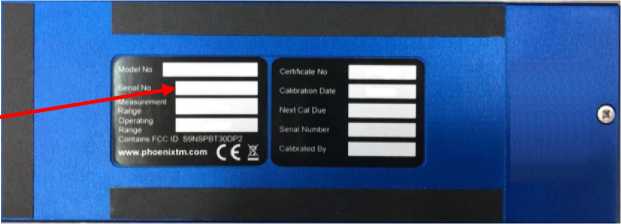

Место нанесения заводского номера

Рисунок 11 - Общий вид задней панели регистраторов

Программное обеспечение (ПО) регистраторов состоит из встроенной и внешней частей ПО. Для функционирования регистраторов необходимо наличие встроенной части ПО.

Метрологически значимой является только встроенная часть ПО, загружаемая в регистратор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 8.

Таблица 8

Внешнее ПО (Thermal View и Thermal View Plus), устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено для отображения результатов измерений в графическом и в цифровом режимах, а также для сохранения данных измерений для последующей их обработки.

Метрологические и технические характеристики Основные метрологические и технические характеристики регистраторов приведены в таблицах 9-14.

Таблица 9 - Метрологические характеристики регистраторов стандартного или высокотемпературного (HT) исполнений

Таблица 12 - Основные технические характеристики регистраторов низкотемпературного (LT) исполнения

наносится на титульный лист (в правом верхнем углу) Руководства по эксплуатации типографским способом, а также на маркировочную наклейку прибора.

Комплектность средства измерений приведена в таблице 15.

Таблица 15

приведены в разделе «ОСНОВЫ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ “Thermal View Plus” и метод выполнения измерений температуры» Руководства по эксплуатации на приборы.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска.

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы». Техническая документация фирмы-изготовителя

Фирма PhoenixTM, Ltd., Великобритания

Адрес: 25 Earith Business Park, Meadow Drove, Earith, Cambridgeshire, PE28 3QF, UK

Тел./факс: +44 (0) 1353 223100 / +44 (0) 1353 968684

Web-сайт: www.phoenixtm.com

E-mail: sales@phoenixtm.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г.Москва, ул.Озерная, д.46 Тел./факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» октября 2021 г. № 2218

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
