№2634 от 03.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 735436
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2634 от 03.12.2025
—v—
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
03 декабря 2025 г. уо 2634
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за испоЛрениеми настоящего приказа составляю за собой.
хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
03
от «___»
и метрологии
2634
_____ 2025 г. №
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Калибраторы давления портативные |
Метран-517 |
39151-12 |
1595.000.00. МИ |
МП-02-2025-20 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») г. Челябинск |
ФБУ «Челябинский ЦСМ», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_3 » дека_ря 2025 Г. № __34
Лист № 1 Регистрационный № 39151-12 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления портативные Метран-517 Назначение средства измеренийКалибраторы давления портативные Метран-517 (в дальнейшем калибраторы) предназначены для точного измерения и воспроизведения напряжения, силы постоянного тока, абсолютного и избыточного давления жидкостей и газов, разрежения газов.
Описание средства измеренийПринцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер блока электронного калибратора.
Принцип действия калибратора в режиме воспроизведения напряжения и силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера блока электронного калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.
Калибратор может дополнительно комплектоваться модулями давления эталонными Метран-518 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39152-12 (или 39152-08).
Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного в модуле давления. Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер модуля давления. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти модуля давления. Модуль давления имеет встроенный асинхронный последовательный интерфейс, по которому информация передается в блок электронный калибратора.
Калибратор выполнен в портативном корпусе. На лицевой панели калибратора размещены клавиатура и жидкокристаллический графический дисплей. На верхней крышке калибратора расположены клеммы для подключения к цепи измерения и воспроизведения электрических сигналов, разъемы для подключения модуля давления, сетевого блока питания и адаптера USB. На нижней крышке калибратора - пробка отсека блока аккумуляторного.
Для создания давления могут использоваться различные источники создания давления.
Электропитание калибратора осуществляется от блока аккумуляторного, расположенного в калибраторе или от сетевого блока питания.
Калибраторы имеют исполнения:
- общепромышленное;
- взрывозащищенное.
Калибраторы взрывозащищенного исполнения с маркировкой взрывозащиты 1Ex ia IIB T4 Gb X имеют взрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».
Допускается изготовление калибраторов с другим цветом корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится методом, принятым на заводе-изготовителе, на маркировочные таблички.
Внешний вид калибратора представлен на рисунках 1 и 2.

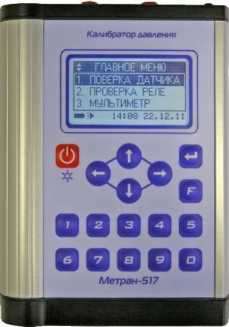

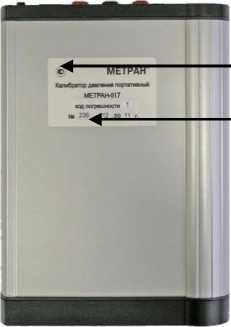

Рисунок 1 - Внешний вид калибратора Метран-517 общепромышленного исполнения
Место нанесения знака утверждения типа
Место нанесения заводского номера

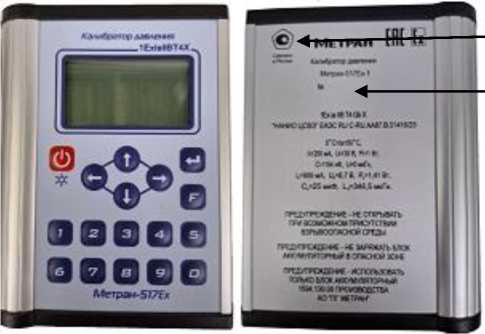

Рисунок 2 - Внешний вид калибратора Метран-517 взрывозащищенного исполнения
Программное обеспечениеСтруктура встроенного программного обеспечения (ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART) и клавиатуры.
Идентификационные данные встроенного ПО калибратора приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Калибратор давления Метран-517 1595.410.00 ДМ |
1595_110_00 |
1.5.4 |
6787Е210 |
CRC32 |
Информация о версии внутреннего ПО доступна через меню калибратора.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора. Уровень защиты ПО - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики калибраторов представлены в таблицах 2 - 7.
Таблица 2 - Диапазоны измерений давления и пределы допускаемой основной приведенной
|
погрешности калибратора М |
етран-517 при совместном использовании с модулями Метран-518 | |||
|
Код модуля давления |
Диапазон измерений давления, МПа |
Минимальный поддиапазон измерений давления, МПа |
Предельнодопустимое давление, МПа |
Пределы допускаемой основной приведенной погрешности, Y,% поддиапазона измерений |
|
1 |
2 |
3 |
4 |
5 |
|
Избыточное давление | ||||
|
2,5К |
от 0 до 0,0025 |
от 0 до 0,0016 |
0,0035 |
±0,04; ±0,05; ±0,06; ±0,1 |
|
6,3К |
от 0 до 0,0063 |
от 0 до 0,004 |
0,0085 | |
|
25К |
от 0 до 0,025 |
от 0 до 0,01 |
0,035 |
±0,03; ±0,04; ±0,05; ±0,06 |
|
160К |
от 0 до 0,16 |
от 0 до 0,04 |
0,22 | |
|
1М |
от 0 до 1 |
от 0 до 0,25 |
1,4 |
±0,02; ±0,025; ±0,03; |
|
6М |
от 0 до 6 |
от 0 до 1,6 |
8 |
±0,04; ±0,05; ±0,06 |
|
25М |
от 0 до 25 |
от 0 до 10 |
35 | |
|
60М |
от 0 до 60 |
от 0 до 40 |
70 |
±0,025; ± 0,03; ±0,04; |
|
160М |
от 0 до 160 |
от 0 до 100 |
180 |
±0,05; ± 0,06 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Избыточное давление, разрежение, давление-разрежение | ||||
|
D0,63K |
от -0,00063 до 0,00063 |
от 0 до 0,0004 |
от -0,0025 до 0,0025 |
±0,051) (±0,12)); ±0,061) (±0,12)); ±0,11) (±0,152)) |
|
D6,3K |
от -0,0063 до 0,0063 |
от 0 до 0,001 |
от -0,012 до 0,012 |
±0,041) (±0,052)); ±0,051) (±0,062)); ±0,061) (±0,12)); ±0,11) (±0,152)) |
|
D6,3K1 |
от -0,009 до 0,009 | |||
|
D63K |
от -0,063 до 0,063 |
от 0 до 0,01 |
от -0,1 до 0,12 |
±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 |
|
D63K1 |
от -0,09 до 0,09 | |||
|
D160K |
от -0,1 до 0,15 от 0 до 0,16 |
от 0 до 0,04 |
от -0,1 до 0,22 | |
|
D1M |
от -0,1 до 0,9 от 0 до 1 |
от 0 до 0,25 |
от -0,1 до 1,4 | |
|
D2,5M |
от -0,1 до 2,4 от 0 до 2,5 |
от 0 до 1,6 |
от -0,1 до 3,5 | |
|
Абсолютное давление | ||||
|
А160К |
от 0 до 0,16 |
от 0 до 0,025 |
0,22 |
±0,0253),4); ±0,033),4); ±0,043); ±0,05; ±0,06; ±0,1 |
|
А1М |
от 0 до 1 |
от 0 до 0,25 |
1,4 |
±0,025; ±0,03; ±0,04; ±0,05; ±0,06; ±0,1 |
|
А6М |
от 0 до 6 |
от 0 до 1,6 |
8 | |
|
Примечания
| ||||
Таблица 3 - Диапазоны электрических сигналов калибратора
|
Наименование характеристики |
Значение |
|
Диапазоны электрических сигналов, измеряемых калибратором:
|
от 0 до 24 от 0 до 1,1 от 0 до 52 |
|
Диапазоны электрических сигналов, воспроизводимых калибратором:
|
от 0 до 23 от 0 до 1,1 |
|
Нормируемый диапазон воспроизводимых и измеряемых электрических сигналов:
|
от 0 до 22 от 0 до 1 от 0 до 50 |
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерений и воспроизведения силы постоянного тока и измерений напряжения постоянного тока
|
Код погрешности |
Пределы измерений |
Пределы допускаемой основной абсолютной погрешности, Д | |
|
1 |
в режиме измерений | ||
|
сила постоянного тока, мА |
от 0 до 22 |
±(0,0075% ИВ+0,0005 мА)* | |
|
напряжение постоянного тока, В |
от 0 до 1 |
±(0,02% ИВ+0,0001 В) | |
|
от 0 до 50 |
±(0,04% ИВ+0,002 В) | ||
|
в режиме воспроизведения | |||
|
сила постоянного тока, мА |
от 0 до 22 |
±(0,02% ИВ+0,001 мА) | |
|
напряжение постоянного тока, В |
от 0 до 1 |
±(0,02% ИВ+0,0002 В) | |
|
2 |
в режиме измерений | ||
|
сила постоянного тока, мА |
от 0 до 22 |
±(0,0075% ИВ+0,001 мА)* | |
|
напряжение постоянного тока, В |
от 0 до 1 |
±(0,02% ИВ+0,0001 В) | |
|
от 0 до 50 |
±(0,04% ИВ+0,002 В) | ||
|
в режиме воспроизведения | |||
|
сила постоянного тока, мА |
от 0 до 22 |
±(0,02% ИВ+0,001 мА) | |
|
напряжение постоянного тока, В |
от 0 до 1 |
±(0,02% ИВ+0,0002 В) | |
|
Примечания
| |||
Таблица 5 - Пределы допускаемой дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления для модуля давления Метран-518, вызванной отклонением температуры от нормальных условий, % /10 °С |
±0,5-у |
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и воспроизведения силы и напряжения постоянного тока, вызванной изменением температуры окружающего воздуха от 0 °С до +50 °С, на каждые 10 °С от температуры (20 ± 2) °С, не более |
± 0,5-Д |
|
Пределы допускаемой дополнительной погрешности при измерении силы постоянного тока в диапазоне температур от 0 °С до +10 °С и от +35 °С до + 50 °С на каждые 10 °С, не более |
± 0,5-Д |
Таблица 6 - Технические характеристики калибратора
|
Наименование характеристики |
Значение |
|
Мощность, потребляемая блоком электронным от сетевого блока питания, Вт, не более: | |
|
- при измерении |
1,2 |
|
- при воспроизведении |
1,3 |
|
- при зарядке блока аккумуляторного |
6,0 |
|
Степень защиты калибратора от воздействий пыли и воды |
IP54 |
|
Масса калибратора, кг, не более: |
2 |
|
в том числе | |
|
- блок электронный, кг, не более |
0,9 |
|
- блок питания, кг, не более |
0,5 |
|
- блок аккумуляторный, кг, не более |
0,2 |
|
- присоединительные элементы, кг, не более |
0,4 |
|
Габаритные размеры калибратора (длинахширинахвысота), мм, не более |
140х195х40 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха, % |
не более 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
8000 |
наносят типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.
Комплектность средства измерений
Таблица 8
|
Наименование |
Обозначение |
Количество |
|
Калибратор давления портативный |
Метран-517 |
1* |
|
Руководство по эксплуатации |
1595.000.00 РЭ |
1 |
|
Паспорт |
1595.000.00 ПС |
1 |
|
Примечание * В соответствии с заказом По запросу потребителя в комплект поставки могут входить дополнительное оборудование, монтажные части и комплекты. | ||
приведены в разделе 2 документа 1595.000.00 РЭ «Калибратор давления портативный Метран-517. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной
Лист № 7 Всего листов 7 поверочной для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1407 Па»
ТУ 4381-062-51453097-2010 «Калибраторы давления портативные Метран-517. Технические условия»
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 (351) 24-24-444
E-mail: info@metran.ru Web-сайт: www.metran.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101
Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013
