ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи промежуточные Bm 5514

Преобразователи промежуточные Вт 5514 (далее по тексту - преобразователи) предназначены для усиления сигналов с тензометрических первичных преобразователей статико-динамических процессов, имеющих параметры мостовой схемы.

Преобразователь Bm 5514 представляет собой восьмиканальный измерительный прибор. Измерительный канал включает в себя усилитель и фильтр. Сигнал с мостового тензодатчика, пропорциональный измеряемому параметру, поступает на вход усилителя постоянного напряжения. Усиленный сигнал поступает на фильтр нижних частот, позволяющий выделить напряжение низкочастотного выходного сигнала. Требуемый исходный уровень на выходе измерительного канала устанавливается с помощью системы автоматической балансировки, позволяющей хранить информацию об уровне балансировки при отключении питания. С помощью формирователя калибровочных импульсов осуществляется калибровка системы датчик-преобразователь путем подключения образцового резистора к плечу измерительного моста тензодатчика. В преобразователях предусмотрен контроль целостности измерительных цепей датчика. Блок контроля подключен к измерительной диагонали моста тензодатчика и выдает сигнал о состоянии моста тензодатчика. Одновременно блок контроля отключает питание тензодатчика, который находится в аварийном режиме.

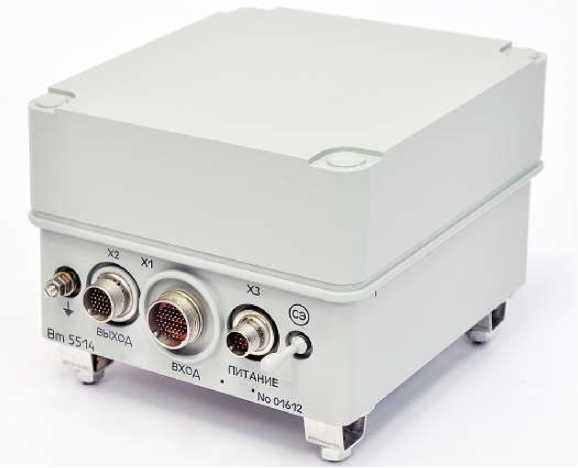

Внешний вид преобразователя приведен на рисунке 1.

Рисунок 1 - Внешний вид преобразователя

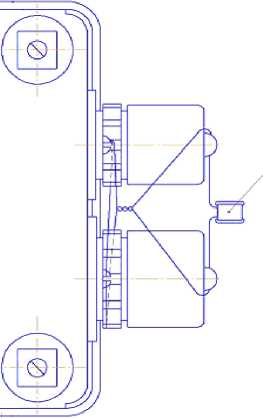

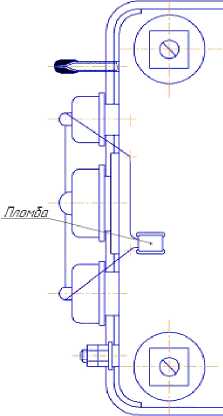

Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбирования от несанкционированного доступа

В зависимости от диапазона измерений преобразователь имеет шесть вариантов исполнения AR/R = 2,8^10^-3; 5,6-10^-3; 11,2-10^-3; 16^10^-3; 31,5-10^-3; 6340^-3.

Программное обеспечение отсутствует.

Таблица 1

Примечание: нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15 °С до 35 °С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Таблица 2

осуществляется по документу Вт 3.211.030 МП «Преобразователи промежуточные Вт 5514. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 20 июля 2004 г.

Основные средства поверки: источник питания постоянного тока Б5-45 (Госреестр №  5965-77, диапазоны задаваемых напряжений от 0,1 до 49,9 В, погрешность

±(0,5 %и_уст + 0,1%U_max) В); вольтметр универсальный цифровой В7-34А (Госреестр № 7982-80, диапазон измерений напряжений постоянного тока (0,1  -  1000) В, класс точности

(0,02/0,01-0,0015/0,002)); источник питания постоянного тока Б5-8 (Госреестр № 6383-77, диапазон задаваемых напряжений от 0 до 50 В, погрешность ±3%); тераомметр Е6-13А (Госреестр № 4649-80, диапазон измерений от 10 Ом до 100 ТОм, погрешность измерений не более ±2,5 %); осциллограф универсальный С1-83 (Госреестр № 6979-79, диапазон измерения напряжений от 400 мкВ до 200 В, диапазон измерения временных интервалов от 400 нс до 20 с, погрешность ±5 %); прибор комбинированный Ц-4353 (Госреестр № 5913-77, диапазон измерений силы постоянного тока от 0 до 1500 мА, класс точности 1,5).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия Вт 3.211.030 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

ГЦИ СИ ОАО «НИИФИ»

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации ГЦИ СИ ОАО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 17.03.2011 г.
