МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 марта 2020 г.                                                  441

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 59914 «Датчики-сигнализаторы ДАТ-М»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «СПО «Аналитприбор» от 14 января 2020 г. № 63/518, приказываю:

  • 1. Продлить срок действия свидетельства об утверждении типа № 59914 «Датчики-сигнализаторы ДАТ-М» на последующие 5 лет.

  • 2. Переоформить свидетельство об утверждении типа № 59914 «Датчики-сигнализаторы ДАТ-М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 32941-15, с сохранением регистрационного номера, в связи с изменением кода идентификации отечественного производства.

  • 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием

    ________________________:-------\ Подлинник электронного документа, подписанного ЭП, )лнежемвндаг0ящетод?трФ1каз®аоста] ляю за собой. Федеральное агентство по техническомурегулированию и

типа средства измеренигкй выдачу его заявителю.

Подлинник электронного документа, подпк

  • 4. Контроль за исп

метрологии.

С.С. Голубев

Заместитель Руков o^tt^^20(^l4W90"BC86M0

Действителен: с 06.11,2019 до 06.11.2020

\_____________________




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2020 г. № 441

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1406 от 06.07.2018 г.)

Датчики-сигнализаторы ДАТ-М

Назначение средства измерений

Датчики-сигнализаторы ДАТ-М (в дальнейшем - сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны помещений и открытых площадок и выдачи световой сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия сигнализаторов - термохимический.

Сигнализаторы состоят из одного стационарного блока непрерывного действия.

Сигнализаторы выпускаются в следующих модификациях в соответствии с таблицей 1, которые отличаются конструктивными исполнениями в соответствии с таблицей 2.

Таблица 1 - Модификации сигнализаторов

Условное наименование групп конструктивных исполнений сигнализаторов

Обозначение сигнализаторов

ДАТ-М-01

ИБЯЛ.413216.044

ДАТ-М-02

ИБЯЛ.413216.044-01

ДАТ-М-03

ИБЯЛ.413216.044-02

ДАТ-М-04

ИБЯЛ.413216.044-03

ДАТ-М-05

ИБЯЛ.413216.044-04

ДАТ-М-05Х

ИБЯЛ.413216.044-06

ДАТ-М-05ХН

ИБЯЛ.413216.044-07

ДАТ-М-05Г

ИБЯЛ.413216.044-11

ДАТ-М-05ГХ

ИБЯЛ.413216.044-12

ДАТ-М-05ГХН

ИБЯЛ.413216.044-13

ДАТ-М-06

ИБЯЛ.413216.044-05

ДАТ-М-06ТР

ИБЯЛ.413216.044-08

ДАТ-М-06ТРХ

ИБЯЛ.413216.044-09

ДАТ-М-06ТРХН

ИБЯЛ.413216.044-10

ДАТ-М-06Г

ИБЯЛ.413216.044-14

ДАТ-М-06ГТР

ИБЯЛ.413216.044-15

ДАТ-М-06ГТРХ

ИБЯЛ.413216.044-16

ДАТ-М-06ГТРХН

ИБЯЛ.413216.044-17

аблица 2 - Конструктивные исполнения сигнализаторов

Наименование

Основной вид взрывозащиты

Поверочный компонент

Напряжение питания, В

Возможность питания от БПС-21М

Наличие цифровой

индикации

Диапазон рабочей температуры, °С

Наличие и тип выходного сигнала постоянного тока

Цифровой канал связи

Наличие исполнительных реле

Степень защиты по ГОСТ 14254-2015

ДАТ-М-01

ib

метан

10-24

+

Да

От -40 до +50

общий минус

-

-

IP54

ДАТ-М-02

ib

10-16

+

Нет

От -60 до +50

-

-

ДАТ-М-03

ib

10-24

+

Нет

-

-

ДАТ-М-04

ib

10-16

+

Нет

общий

плюс

-

-

ДАТ-М-05

d

10-32

+

Да

От -40 до +50

гальванически развязанный

-

-

IP66

ДАТ-М-05Х

d

+

HART

-

ДАТ-М-05ХН

d

-

От -60 до +50

HART

-

ДАТ-М-05Г

d

гексан

+

От -40 до +50

-

-

ДАТ-М-05ГХ

d

+

HART

-

ДАТ-М-05ГХН

d

-

От -60 до +50

HART

-

ДАТ-М-06

d

метан

+

От -40 до +50

нет

RS485

-

ДАТ-М-06ТР

d

+

гальванически развязанный

RS485

+

ДАТ-М-06ТРХ

d

+

RS485+HART

+

ДАТ-М-06ТРХН

d

-

От -60 до +50

RS485+HART

+

ДАТ-М-06Г

d

гексан

+

От -40 до +50

нет

RS485

-

ДАТ-М-06ГТР

d

+

гальванически развязанный

RS485

+

ДАТ-М-06ГТРХ

d

+

RS485+HART

+

ДАТ-М-06ГТРХН

d

-

От -60 до +50

RS485+HART

+

Сигнализаторы ДАТ-М-01/-02/-03/-04 выполнены одноблочными, в корпусе из полиамида угленаполненого.

На передней панели сигнализаторов ДАТ-М-01/-02/-03/-04 расположены:

  • - индикатор зеленого цвета свечения «ВКЛ»;

  • - индикатор красного цвета свечения «ПОРОГ»;

  • - защитная крышка, под которой расположены кнопки управления режимами работы

сигнализаторов ДАТ-М-01 («Р», «В», «<», «>») или подстроечные резисторы «0», «      »,

предназначенные для корректировки нуля и чувствительности сигнализаторов ДАТ-М-02/-03/-04;

  • - окно цифрового индикатора сигнализаторов ДАТ-М-01.

К задней стенке корпуса сигнализаторов крепится пластина для крепления сигнализатора на стене, на нижней стенке корпуса имеется разъем для подключения кабеля питания и выходного токового сигнала.

Сигнализаторы ДАТ-М-05/-06 всех исполнений выполнены одноблочными, в металлическом корпусе.

В состав сигнализатора входят:

- корпус;

- крышка нижняя;

- крышка для доступа к подключению кабеля;

- ТХД.

Крышка закрывает доступ к плате коммутации, под крышкой расположены:

- клеммник винтовой Х1 для подключения кабеля питания и для подключения исполнительных устройств, к реле ПОРОГ 1 (только для исполнений ДАТ-М-06ТР/-06ТРХ/-06ТРХН/-06ГТР/-06ГТРХ/-06ГТРХН);

- клеммник винтовой Х2 для подключения вторичного регистрирующего прибора, контролирующего выходной сигнал постоянного тока (кроме исполнений ДАТ-М-06/-06Г), а также для подключения кабеля связи с внешними устройствами с интерфейсом HART (только для исполнений ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06ТРХ/-06ТРХН/-06ГТРХ/-06ГТРХН) и/или подключения исполнительных устройств, к реле ПОРОГ2 (только для исполнений ДАТ-М-06ТР/-06ТРХ/-06ТРХН/-06ГТР/-06ГТРХ/-06ГТРХН);

- клеммник винтовой Х3 для подключения кабеля связи с внешними устройствами по интерфейсу RS485 (только для исполнений ДАТ-М-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/ -06ГТРХ/-06ГТРХН) и/или подключения исполнительных устройств, к реле ОТКАЗ (только для исполнений ДАТ-М-06ТР/-06ТРХ/-06ТРХН/-06ГТР/-06ГТРХ/-06ГТРХН);

- винт защитного заземления;

только для исполнений ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06ТРХ/-06ТРХН/-6ГТРХ/ -06ГТРХН:

  • - контакты HART для подключения HART-коммуникатора;

  • - переключатель S1 предназначен для обеспечения соответствия параметров нагрузки требованиям спецификации HART-протокола HCF_SPEC-54 версии 8.1.

Под нижней крышкой сигнализаторов расположены:

  • - индикатор единичный зеленого цвета свечения «ВКЛ»;

  • - индикатор единичный красного цвета свечения «ПОРОГ»;

  • - кнопки управления режимами работы сигнализаторов «МЕНЮ/ВВОД», «<», «>», представляющие собой герконы, замыкаемые магнитным стилусом;

  • - окно цифрового индикатора;

  • - стопорный винт, место пломбирования.

Общий вид сигнализаторов представлен на рисунке 1.

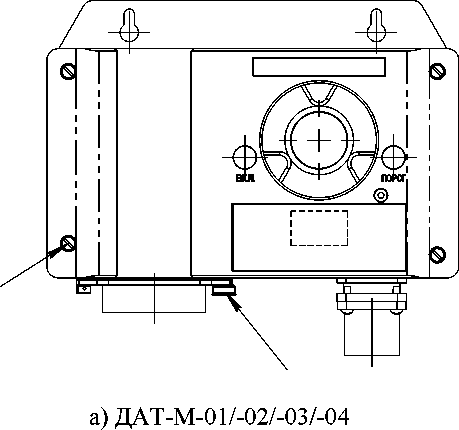

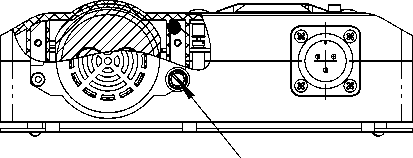

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №441 от 02.03.2020, https://oei-analitika.ru

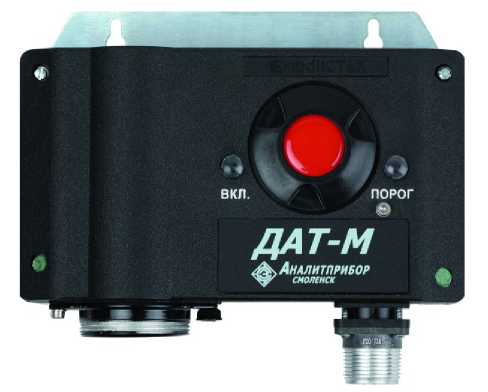

а) ДАТ-М-01/-02/-03/-04

Приказ Росстандарта №441 от 02.03.2020, https://oei-analitika.ru

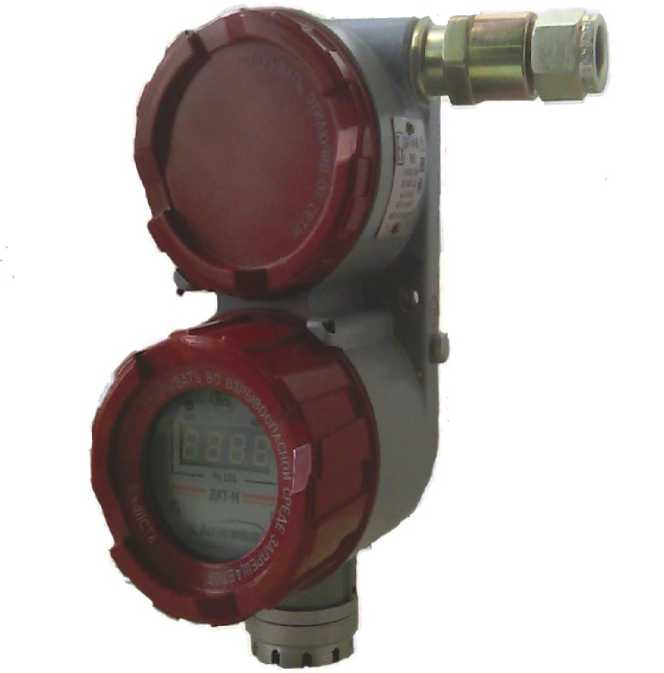

б) ДАТ-М-05/-06 всех исполнений.

Рисунок 1 - Общий вид сигнализаторов ДАТ-М

Приказ Росстандарта №441 от 02.03.2020, https://oei-analitika.ru
Приказ Росстандарта №441 от 02.03.2020, https://oei-analitika.ru
Приказ Росстандарта №441 от 02.03.2020, https://oei-analitika.ru

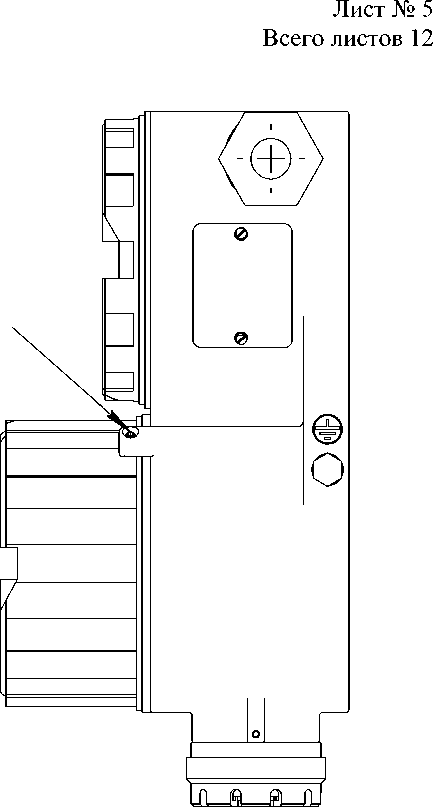

б) ДАТ-М-05/-06 всех исполнений

Стрелками указаны места пломбировки от несанкционированного доступа.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Сигнализаторы ДАТ-М-01, ДАТ-М-05/-06 всех исполнений имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания горючих газов.

Основные функции встроенного ПО:

  • 1) измерение содержания горючих газов;

  • 2) индикация измеренных значений на цифровом индикаторе сигнализатора;

  • 3) выдача выходного сигнала постоянного тока, пропорционального содержанию горючих газов (кроме ДАТ-М-06/-06Г);

  • 4) выдача световой сигнализации, свидетельствующей о достижении содержания горючих газов установленных пороговых значений;

  • 5) связь с внешними устройствами по цифровому каналу RS-485 (для ДАТ-М-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН) или HART (для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06ТРХ/-06ТРХН/-6ГТРХ/-06ГТРХН).

Идентификационные данные ПО приведены в следующих таблицах:

-3 - для ДАТ-М-01;

-4 - для ДАТ-М-05/-05Г;

-5 - для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН;

-6 - для ДАТ-М-06/-06ТР/-06Г/-06ГТР;

-7 - для ДАТ-М-06ТРХ/-06ТРХН/-06ГТРХ/-06ГТРХН.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО для ДАТ-М-01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT01.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

3F19

Алгоритм вычисления цифрового идентификатора

ПО

CRC-16

Таблица 4 - Идентификационные данные ПО для ДАГ

Г-М-05/-05Г

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT -M-pwm.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

105C

Алгоритм вычисления цифрового идентификатора

ПО

CRC-16

Таблица 5 - Идентификационные данные ПО для ДАГ

Г-М-05Х/-05ХН/-05ГХ/-05ГХН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT -M-hart.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

50A2

Алгоритм вычисления цифрового идентификатора

ПО

CRC-16

Таблица 6 - Идентификационные данные ПО для ДАГ

Г-М-06/-06ТР/-06Г/-06ГТР

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-rs-pwm-rele.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

3F40

Алгоритм вычисления цифрового идентификатора

ПО

CRC-16

Таблица 7 - Идентификационные данные ПО для ДАГ

Г-М-06ТРХ/-06ТРХН/-06ГТРХ/-06ГТРХН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DAT-M-rs-hart-rele.hex

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода CRC-16)

253E

Алгоритм вычисления цифрового идентификатора

ПО

CRC-16

Метрологические и технические характеристики

Таблица 8 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений по поверочному компоненту, % НКПР

от 0 до 50

Диапазон показаний:

- по выходному сигналу постоянного тока (кроме сигнализаторов

ДАТ-М-02/-03/-04/-06/-06Г),% НКПР

от 0 до 60

- по выходному сигналу постоянного тока для ДАТ-М-02/-03/-04, % НКПР

от 0 до 70

- по цифровому отсчетному устройству для ДАТ-М-01/-05/-06/-05Г/-06Г и цифровым каналам связи для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН, % НКПР

от 0 до 100

Диапазон сигнальных концентраций сигнализаторов, % НКПР

от 5 до 50

Пределы допускаемой основной абсолютной погрешности сигнализаторов (Ад) по поверочному компоненту, % НКПР, не более

±5,0

Пределы допускаемой вариации выходного сигнала сигнализаторов по поверочному компоненту, % НКПР, не более

±2,5

Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов АН по неповерочным компонентам, % НКПР:

- для сигнализаторов с поверочным компонентом метан:

- по водороду -

±10

- по пропану -

±10

- по гексану и нефрасу -

±10

- для сигнализаторов с поверочным компонентом гексан:

- по декану -

±15

- по пропану -

±7,5

Номинальная функция преобразования сигнализаторов: а) по выходному сигналу постоянного тока I, мА (кроме ДАТ-М-06/-06Г)

I = 1о + Kn • Свх*

б) по цифровому отсчетному устройству А, % НКПР, для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН

А = КХ'вх**

Пределы допускаемой основной абсолютной погрешности срабатывания пороговых устройств сигнализаторов, % НКПР

±1,0

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения температуры окружающей и контролируемой среды в рабочем диапазоне температур на каждые 10 °С от номинального значения температуры (20 ±5) °С, % НКПР, не более

±1,0

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), на каждые 3,3 кПа (25 мм рт. ст.) от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт. ст.), % НКПР, не более

±0,8

*где to - начальный уровень выходного сигнала, равный 4 мА;

Свх - содержание определяемого компонента на входе сигнализатора, % НКПР;

Kn - номинальный коэффициент преобразования для сигнализаторов с поверочным ком-

понентом метан согласно таблице 9, для сигнализаторов с поверочным компонентом гек-

сан согласно таблице 10.

**где К - коэффициент пропорциональности для сигнализаторов с поверочным компонентом

метан согласно таблице 11, для сигнализаторов с поверочным компонентом гексан согласно

таблице 12.

Таблица 9 - Определяемые компоненты и коэффициент преобразования для сигнализаторов с поверочным компонентом метан

Определяемый компонент

Коэффициент преобразования, мА/% НКПР

Метан

0,320

Водород

0,384

Гексан, Нефрас

0,176

Таблица 10- Определяемые компоненты и коэффициент преобразования для сигнализаторов с поверочным компонентом гексан

Определяемый компонент

Коэффициент преобразования, мА/% НКПР

Гексан

0,320

Пропан

0,416

Декан

0,109

Таблица 11- Определяемые компоненты и коэффициент пропорциональности для сигнализаторов с поверочным компонентом метан

Определяемый компонент

Коэффициент пропорциональности

Метан

1,00

Водород

1,20

Гексан, Нефрас

0,55

Таблица 12 - Определяемые компоненты и коэффициент пропорциональности для сигнализато-эов с поверочным компонентом гексан

Определяемый компонент

Коэффициент пропорциональности

Гексан

1,00

Декан

0,34

Пропан

1,30

Таблица 13 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение постоянного тока, В

- ДАТ-М-01/-03

от 10 до 24

- ДАТ-М-02/-04

от 10 до 16

- ДАТ-М-05/-06

от 10 до 32

Потребляемая мощность, Вт, не более:

- ДАТ-М-01/-03

2,5

- ДАТ-М-02/-04

3,2

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06Г

3,5

- ДАТ-М-06ТР/-06ТРХ

6

- ДАТ-М-06ГТР/-06ГТРХ

7

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН

10

Габаритные размеры сигнализаторов, мм, не более:

- ДАТ-М-01/-02/-03/-04:

- длина

180

- ширина

60

- высота

155

- ДАТ-М-05/-06 всех исполнений:

- длина

110

- ширина

130

- высота

250

1

2

Масса, кг, не более:

- ДАТ-М-01/-02/-03/-04

- ДАТ-М-05/-06 всех исполнений

1,5

4

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

В соответствии с таблицей 2

- диапазон атмосферного давления, кПа

от 84 до 106,7

мм рт. ст.

от 630 до 800

- диапазон относительной влажности окружающей среды при температуре

35 °С и более низких температурах без конденсации влаги, %, не более

80

- содержание пыли, мг/м3, не более

10

- производственная вибрация:

а) частота, Гц

от 10 до 55

б) амплитуда, мм

0,35

- напряженность внешнего однородного переменного магнитного поля, А/м, не более

400

- напряженность внешнего однородного переменного электрического поля, кВ/м, не более

10

- рабочее положение - вертикальное, угол наклона в любом направлении, °, не более

20

- содержание вредных веществ в контролируемой среде (каталитических ядов, агрессивных веществ), снижающих каталитическую активность чувствительных элементов (ЧЭ) термохимического датчика (ТХД); агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ ТХД, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88

Время прогрева, мин, не более

10

Время автоматической работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, месяцев, не менее

6

Средний полный срок службы (с учетом замены ТХД или комплекта чувствительных элементов, выработавших свой ресурс), лет, не менее

10

Средняя наработка на отказ (при этом допускается замена ТХД или комплекта чувствительных элементов, выработавших свой ресурс), ч, не менее

30000

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе по ГОСТ Р 52931-2008

Р1

По устойчивости к воздействию синусоидальных вибраций сигнализаторы соответствуют исполнению по ГОСТ Р 52931-2008

N2

Степень защиты сигнализаторов по ГОСТ 14254-2015

В соответствии с таблицей 2

Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию по ГОСТ Р МЭК 61326-1-2014 класса

А

1

2

По устойчивости к воздействию климатических факторов окружающей среды по ГОСТ 15150-69 сигнализаторы соответствуют видам климатического исполнения:

- ДАТ-М-01 - в диапазоне рабочей температуры от -40 °С до +50 °С

УХЛ2

- ДАТ-М-02/-03/-04 - в диапазоне рабочей температуры от -60 °С до +50 °С

УХЛ2

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06ТР/-06ТРХ/-06Г/-06ГТР/-6ГТРХ

- в диапазоне рабочей температуры от -40 °С до +50 °С

УХЛ1

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН - в диапазоне рабочей температуры от -60 °С до +50 °С

УХЛ1

По устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 сигнализаторы соответствуют группе:

- ДАТ-М-01/-02/-03/-04 - в диапазоне рабочей температуры от минус 60 (для исполнения ДАТ-М-01 - от -40 °С) до -50 °С

С4

- ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06ТР/-06ТРХ/-06Г/-06ГТР/-

06ГТРХ - в диапазоне рабочей температуры от -40 °С до +50 °С

Д3

- ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН - в диапазоне рабочей температуры от -60 до +50 °С

Д3

Сигнализаторы (исполнения см. таблицу 1) имеют сигнализацию:

а) постоянную световую зеленого цвета ВКЛ при подключении сигнализатора к источнику напряжения питания постоянного тока;

б) прерывистую световую красного цвета ПОРОГ1 о превышении измеренным значением довзрывоопасной концентрации установленного порогового значения с одновременным замыканием соответствующих «сухих» контактов реле;

в) постоянную световую красного цвета ПОРОГ2 о превышении измеренным значением довзрывоопасной концентрации установленного порогового значения с одновременным замыканием соответствующих «сухих» контактов реле;

г) замыкание «сухих» контактов реле ОТКАЗ в случае выхода из строя ТХД.

Примечание - Наличие «сухих» контактов реле реализовано только для исполнений ДАТ-М-06ТР/-06ТРХ/-06ТРХН/-06ГТР/-06ГТРХ/-06ГТРХН.

В соответствии с таблицей 14

Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, с, не более:

  • - для сигнализаторов с поверочным компонентом метан

  • - для сигнализаторов с поверочным компонентом гексан

  • - 15

  • - 20

Таблица 14 - Устанавливаемые при выпуске из производства значения порогов сигнализации (по поверочному компоненту)

Условное наименование сигнализаторов

Устанавливаемые при выпуске из производства значения порогов сигнализации, % НКПР

Тип порогов

ПОРОГ1

(предупредительный)

ПОРОГ2

(аварийный)

1

2

3

4

ДАТ-М-02/-03/-04

Нет

11

Фиксированный

ДАТ-М-01/-05/ -05Х/-05ХН/-06/ -06ТР/-06ТРХ/ -06ТРХН

7

11

Регулируемые

1

2

3

4

ДАТ-М-05Г/-05ГХ/

-05ГХН/-06Г/

-06ГТР/-06ГТРХ/

-06ГТРХН

10

15

Регулируемые

Примечания

  • 1 Возможна установка значения ПОРОГ2 для сигнализаторов ДАТ-М-02/-03/-04, отличного от приведенного, что должно оговариваться при заказе сигнализаторов.

  • 2 В соответствии с ИБЯЛ.413216.044 РЭ в сигнализаторах ДАТ-М-01, ДАТ-М-05/-06 всех исполнений возможна регулировка пороговых значений потребителем (значение ПОРОГ1 должно быть меньше, чем ПОРОГ2).

Знак утверждения типа наносится

- на титульный лист (центр листа) руководства по эксплуатации типографским способом;

- на табличку, расположенную на сигнализаторе.

Комплектность средства измерений

Таблица 15 - Комплектность сигнализаторов

Наименование

Обозначение

Количество

Датчик-сигнализатор ДАТ-М

1 шт. (по заказу)

Ведомость эксплуатационных документов

ИБЯЛ.413216.044 ВЭ

1 экз.

Руководство по эксплуатации

ИБЯЛ.413216.044 РЭ

1 экз.

Ведомость ЗИП

ИБЯЛ.413216.044 ЗИ

1 экз.

Комплект ЗИП

1 компл.

Методика поверки

ИБЯЛ.413216.044 МП

1 экз.

Поверка

осуществляется по документу ИБЯЛ.413216.044 МП «Датчики-сигнализаторы ДАТ-М. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 июля 2015 г.

Основные средства поверки:

  • 1) ГСО-ПГС, выпускаемые в баллонах под давлением:

  • - состава СН4 - воздух (номера по реестру ГСО-ПГС 10463-2014, 10095-2012);

  • - состава С6Н14 - воздух (номер по реестру ГСО-ПГС 10463-2014);

  • 2) воздух кл.1 ГОСТ 17433-80.

Знак поверки наносится в соответствующий раздел технической документации и/или на свидетельство о поверке в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном Приказом Минпромторга РФ № 1815 от 02.07.2015 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам-сигнализаторам ДАТ-М

ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ 14254-2015. Степени зашиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.1-2002 (МЭК 60079-1:1998). Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»

ГОСТ 30852.10-2002 (МЭК 60079-11:1999). Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i

ГОСТ 8.578-2014. Государственная система обеспечения единства средства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ИБЯЛ.413216.044 ТУ. Датчики-сигнализаторы ДАТ-М. Технические условия Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Тел.: (4812) 31-12-42, факс: (4812) 31-75-16

Web-сайт: http//: www.analitpribor-smolensk.ru

E-mail: info@analitpribor-smolensk.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77/437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«02» марта 2020 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
