МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений Ns 47385 «Весы электронные CS, АС и ЕС-П» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского Представительства«КАСКОРПОРЭЙШН» б/дприказываю:

• 1. Внести изменения в описание типа на весы электронные CS, АС и ЕС-11, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50581-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 47385 «Весы электронные CS, АС и ЕС-П», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50581-12, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 47385 «Весы электронные CS, АС и ЕС-П» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(                               X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 119879B9000300018FA1 Кому выдан; Шалаев Антон Павлович Действителен; с 04.07.2016 до 04.07.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1465

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные CS, АС и ЕС-П

Весы электронные CS, АС и ЕС-П (далее весы) предназначены для определения массы груза.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала (CS, ЕС-П) или ГПУ и индикатора с клавиатурой на стойке (АС), где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

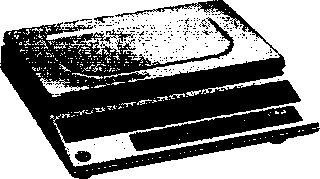

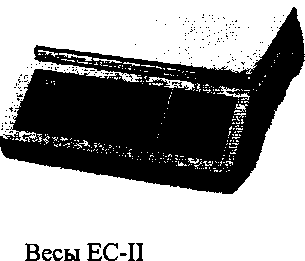

Общий вид весов представлен на рисунке 1.

Весы CS

Весы АС

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.23 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство выбора единиц измерений (2.1).

Весы снабжены следующими функциями:

• - подсчет количества образцов;

• - ввод штучной массы;

• - суммирование показаний (модель ЕС-П);

• - дозирование по нижнему и верхнему пределам (модель ЕС-П);

• - память на 200 товаров (модель ЕС-П).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплеях индикатора весов. С помощью клавиатуры или путем взвешивания партии заведомо известного количества предметов (или путем вызова из памяти для весов ЕС-П) вводится значение массы одного предмета и на дисплее высвечивается количество этих предметов и их общая масса.

Весы ЕС-П оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.). Кроме этого, к весам ЕС-П могут быть подключены следующие устройства:

• - внешнее показывающее устройство (дублирует показания основного);

• - блок световой сигнализации диапазонов попадания массы в тот или иной предел в режиме дозирования;

• - управляющее реле.

Питание весов ЕС-П осуществляется от сети через адаптер или от встроенного аккумулятора, питание весов АС и CS - от сети.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

Обозначение модификаций весов CS имеет вид CS-X], где Xi- обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение модификаций весов АС имеет вид AC-Xi, где Хр обозначение максимальной нагрузки (Мах) в килограммах.

Обозначение модификаций весов ЕС-П имеет вид ЕС-П-Х1Х2Х3, где Хр обозначение максимальной нагрузки (Мах) в килограммах, Х2 - X (если присутствует) - внешнее грузоприемное устройство, Хз (если присутствует) - обозначение максимальной нагрузки внешнего грузоприемного устройства.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, CS-2,5);

• - класс точности (III);

• - значения Max, Min, е;

• - торговую марку изготовителя или его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

место нанесения пломбы

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая, в зависимости от модификации весов, находится на верхней или нижней поверхности корпуса весов или на задней поверхности терминала весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

аблица 1

Метрологические и технические характеристики представлены в таблицах 2-7.

Таблица 2

Таблица 3

Таблица 4

Таблица 5 - Метрологические характеристики весов ЕС-П при использовании внешнего грузоприемного устройства

Таблица 6 - Метрологические характеристики весов ЕС-П при использовании внешнего грузо-приемного устройства

Таблица 7 - Технические характеристики весов

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.

Поверка осуществляется по приложению «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири 4-го разряда по ГОСТ 8.021-2015 (класса точности Ml по ГОСТ OIML R 111-1-2009).

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.4 для весов АС и CS и в разделе 5 для весов ЕС-П.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

приведены в эксплуатационных документах.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «CAS Corporation», Республика Корея.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 ИНН 9909006133

Тел/факс.: +7 (499) 703-44-03

E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
