МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 мая 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O29D109B00OBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27,12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30 » мая 2022 г. № 1309

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» мая 2022 г. № 1309

Регистрационный № 64127-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические НЕМАН-Р

Комплексы программно-технические НЕМАН-Р (далее по тексту - комплексы) предназначены для измерения входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления, частоты, поступающих от первичных датчиков (в том числе преобразователей термоэлектрических и термопреобразователей сопротивления), приема и выдачи дискретных и аналоговых сигналов сигнализации и управления исполнительными механизмами.

Описание средства измерений

Принцип действия комплексов основан на измерении аналоговых входных сигналов от первичных измерительных преобразователей (датчиков), их преобразовании в цифровой код, обработке, измерении и выдаче унифицированного электрического выходного сигнала по ГОСТ 26.011-80, пропорционального входному сигналу.

Комплексы предназначены для создания на их основе систем автоматического управления (САУ) газоперекачивающими агрегатами, технологическим оборудованием компрессорных цехов, компрессорных станций, станций охлаждения газа, модульных компрессорных установок и другим технологическим оборудованием, которое применяется на объектах добычи, транспортировки, переработки и хранения углеводородов.

Комплексы представляют собой SCADA-систему, работающую в режиме реального времени под управлением специализированного программного обеспечения (ПО). Вид ПО определяется моделью программируемого логического контроллера (ПЛК), применяемого при построении комплекса.

Комплексы могут оснащаться следующими ПЛК:

-контроллеры многофункциональные МФК1500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № 45216-10);

-устройства программного управления TREI-5В (рег. № 31404-08);

-контроллеры программируемые SIMATIC S7-300 (рег. № 15772-11);

-контроллеры программируемые SIMATIC S7-400 (рег. № 66697-17);

а также измерительными барьерами (вторичными преобразователями), тип которых внесен в информационный фонд по обеспечению единства измерений, пределы допускаемой основной приведенной погрешности не превышают значения ±0,1 %.

В зависимости от используемых программно-технических средств комплексы выпускаются в виде трех исполнений: НЕМАН-Р/Текон, НЕМАН-Р/Трэи, НЕМАН-Р/Сименс.

Номенклатура и количество принимаемых и выдаваемых комплексами аналоговых сигналов определяется с учетом особенностей каждого управляемого технологического процесса и может отличаться количеством модулей вводы и вывода, вторичных преобразователей, процессорных и коммуникационных модулей.

Лист № 2 Всего листов 7 Комплексы обеспечивают прием, преобразование и представление в виде значений измеряемой величины следующие виды аналоговых сигналов:

- силы и напряжения постоянного тока по ГОСТ 26.011-80;

- от преобразователей термоэлектрических по ГОСТ Р 8.585-2001;

- от термопреобразователей сопротивления по ГОСТ 6651-2009;

- частоты напряжения переменного тока, а также выдачу сигнала силы постоянного тока по ГОСТ 26.011-80. Комплексы обеспечивают прием, преобразование и представление следующих дискретных сигналов:

- от датчиков двухпозиционных сигналов типа «сухой контакт»;

- от датчиков сигналов напряжения постоянного тока 24 и 220 В;

- от датчиков сигналов напряжения переменного тока 220 В, 50 Гц; а также выдачу сигналов по каналам дискретного управления:

- постоянного тока напряжением 220 В, при токе 2 А;

- постоянного тока напряжением 24 В, при токе до 5 А;

- переменного тока напряжением 220 В, частой 50 Гц при токе до 2,5 А. Конструктивно комплексы представляют собой два шкафа: шкаф силовой и шкаф ПЛК. В дверях шкафов встроены вентиляторы обдува.

Общий вид комплексов приведен на рисунке 1. Защита от несанкционированного доступа к внутренним частям комплекса обеспечивается путем закрытия дверей шкафов на встроенный замок.

Пломбирование комплексов не предусмотрено.

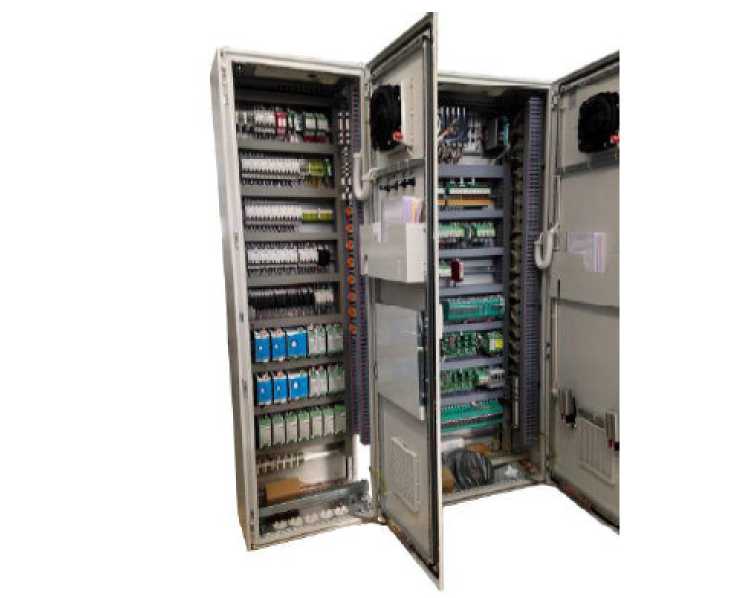

Рисунок 1 - Общий вид комплексов программно-технических НЕМАН-Р

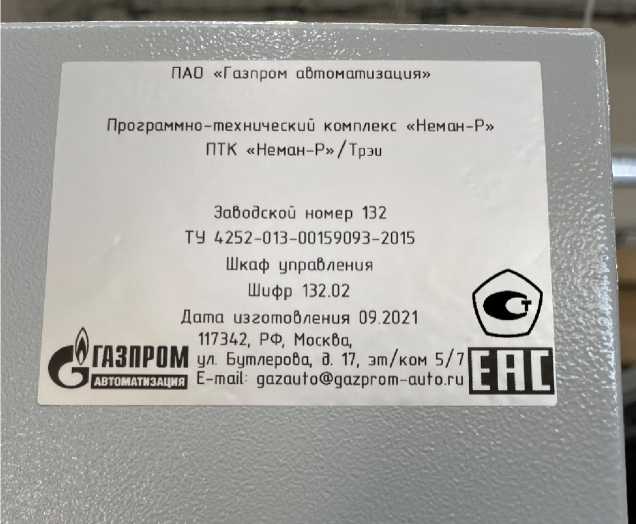

Рисунок 2 - Общий вид комплексов программно-технических НЕМАН-Р, место нанесения знака утверждения типа

Программное обеспечение комплексов (ПО) состоит из программного обеспечения ПЛК и программного обеспечения отображения информации - SCADA система «Текон» (для ПЛК МФК1500), SCADA система «Infinity» и «Альфа Платформа TREI» (для ПЛК TREI-5B), SCADA система «SIMATIC WINCC» (для ПЛК SIMATIC S7-300 и S7-400).

ПО ПЛК состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения модулей (ВПО).

БПО и СПО выполняет функции управления работой контроллера и не является метрологически значимой частью ПО.

ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.

Конструкция комплексов исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Идентификационные данные ПО приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные ВПО ПЛК для исполнения НЕМАН-Р/Текон

Таблица 2 - Идентификационные данные ВПО ПЛК для исполнения НЕМАН-Р/Трэи

ВПО контроллеров «Сименс» устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе ПЛК и в процессе эксплуатации изменению не подлежит.

Таблица 3 - Идентификационные данные ПО отображения информации

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

наносят на табличку данных комплекса методом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в руководстве по эксплуатации 4252-013-00159093-2015.РЭ в разделе 3 «Порядок работы»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

Приказ Росстандарта от 30 декабря 2019 г № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Приказ Росстандарта от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А».

Приказ Росстандарта от 31 июля 2018 года № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

ТУ 4252-013-00159093-2015 Программно-технический комплекс «НЕМАН-Р»

Публичное Акционерное Общество «Газпром автоматизация»;

(ПАО «Газпром автоматизация»);

ИНН 7704028125;

119435, Москва, Саввинская набережная, д. 25;

Телефон: +7 (499) 580-41-40;

Факс: +7 (499) 580-41-36;

Web-сайт: www.gazprom-auto.ru

E-mail: gazauto@gazprom-auto.ru

Лист № 7 Всего листов 7 Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77 Факс: (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» мая 2022 г. № 1309

Регистрационный № 64631-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления «ГиперФлоу»

Датчики давления «ГиперФлоу» предназначены для измерения избыточного давления (модели ДИ-004, ДИ-006, ДИ-008, ДИ-010, ДИ-012, ДИ-014, ДИ-016, ДИ-017, ДИ-020), абсолютного давления (модели ДА-005, ДА-007, ДА-009, ДА-011, ДА-013, ДА-015, ДА-018, ДА-019, ДА-021) и разности давлений (модель ДП-022) и преобразования его в унифицированный токовый выходной сигнал и/или цифровой сигнал.

Датчики давления «ГиперФлоу» предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

Конструктивно датчики давления «ГиперФлоу» выполнены в виде единого корпуса, в котором расположены чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой смонтированный в индивидуальном корпусе тензорезистивный сенсор.

Принцип действия датчиков давления «ГиперФлоу» основан на упругой деформации пластины первичного тензорезистивного преобразователя, установленного на системе мембран. Под воздействием измеряемого давления система мембран воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналогово-цифрового преобразователя (АЦП) и преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер CPU обрабатывает цифровой код с АЦП и преобразует его через цифроаналоговый преобразователь (ЦАП) в ток, пропорциональный цифровому коду и/или преобразует его в один из протоколов цифровой связи «HART», «MODBUS RTU», «Д1».

В зависимости от модели датчики давления «ГиперФлоу» могут быть оснащены интерфейсом и поддерживать протоколы цифровой связи, перечисленные в таблице 1.

Таблица 1 - Тип интерфейса и протокол цифровой связи

Продолжение таблицы 1

Взрывозащищенные датчики «ГиперФлоу» предназначены для применения во взрывоопасных зонах помещений и наружных установок согласно ПУЭ (глава 7.3), ТР ТС № 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2011и другим нормативным документам, регламентирующим правила применения электрооборудования во взрывоопасных зонах.

В зависимости от модели датчики имеют следующие виды взрывозащиты:

• - «взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2011;

• - «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014.

Нанесение знака поверки на датчик давления «ГиперФлоу» не предусмотрено.

Информация о типе, заводском номере, годе выпуска и изготовителе, однозначно идентифицирующая каждый экземпляр средства измерений, указывается на шильдике корпуса датчика давления «ГиперФлоу».

Общий вид датчиков давления «ГиперФлоу» приведен на рисунках 1 - 10.

Конструкция датчиков давления «ГиперФлоу» предусматривает защиту доступа к программирующему разъему микропроцессора путем пломбирования. Место нанесения пломбы показано на рисунке 11.

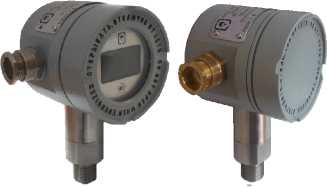

Рисунок 1 Датчик давления «ГиперФлоу», модели

ДИ-004, ДА-005

Рисунок 2 Датчик давления «ГиперФлоу», модели

ДИ-006, ДА-007

Рисунок 3 Датчик давления «ГиперФлоу», модели

ДИ-008, ДА-009

Рисунок 4 Датчик давления «ГиперФлоу», модели ДИ-010, ДА-011

Рисунок 5 Датчик давления «ГиперФлоу», модели ДИ-012, ДА-013

Рисунок 6 Датчик давления «ГиперФлоу», модели ДИ-014, ДА-015

Рисунок 7 Датчик давления «ГиперФлоу», модели ДИ-016, ДА-019

Рисунок 9 Датчик давления «ГиперФлоу», модели ДИ-020, ДА-021

Рисунок 7 Датчик давления «ГиперФлоу», модели ДИ-017, ДА-018

а) б)

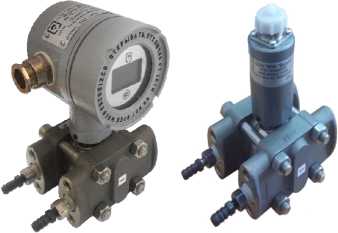

Рисунок 10

Датчик давления «ГиперФлоу», модель ДП-022 а) с индикатором; б) без индикатора

Meeni нанесения пломбы

Рисунок 11 - Место нанесения пломбы

Программное обеспечение (ПО) датчиков давления «ГиперФлоу» встроенное, позволяет корректировать показания нулевого сигнала, изменять параметры настройки и считывать архивы.

Идентификационные данные ПО датчиков давления «ГиперФлоу» приведены в таблице 2.

Обновление и загрузка ПО возможны только при вскрытии датчика давления «ГиперФлоу» с нарушением пломбы. Все сохраняемые и передаваемые данные имеют защиту с помощью контрольных сумм. Предусмотрена защита от изменений параметров настройки с помощью пароля.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики датчиков давления «ГиперФлоу» приведены в таблице 3 и таблице 4.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

^*Приведённая погрешность для датчиков давления «ГиперФлоу» с цифровым выходным сигналом, модели ДИ и ДП нормируется в диапазоне от 1 % до 100 % ВПИ, а для датчиков давления «ГиперФлоу», модели ДА нормируется в диапазоне от 0,05 МПа до 100 % верхнего предела измерений;

^** Приведённая погрешность для датчиков давления «ГиперФлоу» с аналоговым выходным сигналом нормируется в диапазоне от 10 % до 100 % верхнего предела измерений;

^*** Для модели ДА-018 с диапазонами измерений абсолютного давления от 0,05 до 1,6 МПа и от 0,05 до 10,0 МПа пределы дополнительной погрешности при температуре окружающей среды отличной от +20 °С, составляют ±0,003(|20 - tcpegul) % от верхнего предела измерений.

Таблица 4 - Основные технические характеристики

наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и паспорте; а также на маркировочной табличке, расположенной на боковой поверхности корпуса, методом диффузионной фотохимии.

Таблица 5 - Комплектность средства измерений

приведены в Разделе 1 "Описание и работа изделия" руководства по эксплуатации КРАУ2.849.004 РЭ.

Приказ Росстандарта от 29.06.2018 № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Приказ Росстандарта от 06.12.2019   № 2900 Об утверждении государственной

поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’¹ - V10⁷ Па

Приказ Росстандарта от 31.08.2021   № 1904 Об утверждении государственной

поверочной схемы для средств измерений разности давлений до V10⁵ Па

ТУ 4212-030-06981430-2015 Датчики давления «ГиперФлоу». Технические условия

Общество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел»)

ИНН 6425003946

Адрес: 410002, г. Саратов, ул. Московская, 66

Телефон: +7 (8452)74-02-85

Факс: +7 (8452)74-03-83

E-mail: saratov@npovympel.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» мая 2022 г. № 1309

Лист № 1 Регистрационный № 67474-17                                           Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Заря

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Заря (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающий сигналы спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Сервер сбора обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и часов сервера сбора более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.044.02. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Заря», аттестованном ООО «ЭнерТест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311723.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Заря

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью «Центр энергоэффективности ИНТЕР РАО ЕЭС» (ООО «Центр энергоэффективности ИНТЕР РАО ЕЭС»)

ИНН 7704765961

Адрес: 119435, г. Москва, ул. Большая Пироговская, д.27, стр.1

Тел.: +7 (495) 221-75-60

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
