№648 от 07.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 532994
ПРИКАЗ О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2024 г. № 595 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 648 от 07.03.2024
Москва
ПРИКАЗ
07 марта 2024 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
№ 648
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2024 г. № 595 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 7 приложения к приказу от 1 марта 2024 г. № 595 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
А.М.Кузьмин
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 0OE9C42A336O155561666DB4E2ED5F7B52
Кому выдан: Кузьмин Александр Михайлович
Действителен: с 18.12.2023 до 12.03.2025
\________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » маРта 2024 Г. № 648
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/ п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Миллиомметры |
МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивлен ия обмоток |
72766-18 |
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д. 1, лит. А, помещ. 42-Н |
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н |
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») ИНН 3812045829 Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н |
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург | |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» марта 2024 г. № 648
Лист № 1 Регистрационный № 72766-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
Назначение средства измеренийМиллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (далее - миллиомметры) предназначены для:
измерения электрического сопротивления постоянному току обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
измерения электрического сопротивления постоянному току резисторов, шин и других цепей, не содержащих индуктивность;
измерения переходного электрического сопротивления контактов высоковольтных выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;
снятия осциллограммы переключения контактора быстродействующего устройства РПН как со вскрытием, путем прямого подключения к контактам контактора, так и без его вскрытия, путем подключения к вводам трансформатора (используется метод DRM - Dynamic Resistance Measurement) (кроме МИКО-7М (А));
размагничивания магнитопровода силового и измерительного оборудования (только МИКО-9 (А) Измеритель сопротивления обмоток).
Описание средства измеренийПринцип действия миллиомметров МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток основан на измерении электрического сопротивления постоянному току используя 4-х проводную схему. Конструктивно приборы состоят из измерительного блока и измерительного кабеля с зажимами для подключения к измеряемому электрическому сопротивлению.
Миллиомметры выпускаются в трех базовых вариантах исполнения: МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, которые отличаются диапазонами измерения, аппаратными и программными опциями, и в следующих модификациях: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток, которые отличаются от базовых вариантов наличием встроенного аккумулятора.
Аппаратные и программные различия базовых вариантов миллиомметров и их модификаций представлены в таблице 1.
Общий вид миллиомметров с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Заводской номер наносится на маркировочную наклейку миллиомметра в виде цифробуквенного кода.
Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Нанесение знака поверки на миллиомметры в обязательном порядке не предусмотрено.
1
Таблица 1 - Аппаратные и программные различия миллиомметров
|
Аппаратные опции |
МИКО-7М |
МИКО-8М |
МИКО-9 Измеритель сопротивления обмоток |
|
Количество измерительных кабелей |
1 |
1 |
2 |
|
Количество одновременно присоединяемых выводов трехфазной обмотки |
2 |
2 |
4 |
|
Дисплей |
Монохромный, буквенноцифровой |
Цветной графический | |
|
Средства управления прибором |
Механические кнопки на передней панели | ||
|
- |
Виртуальные кнопки на дисплее | ||
|
Разъем подключения к компьютеру |
USB |
USB |
USB RS-485 |
|
Программные опции | |||
|
Безразборный метод снятия осциллограммы контактора |
Нет |
Да |
Да |
|
Испытание на нагрев |
Нет |
Нет |
Да |
|
Режим размагничивания |
Нет |
Нет |
Да |
а) б) в)

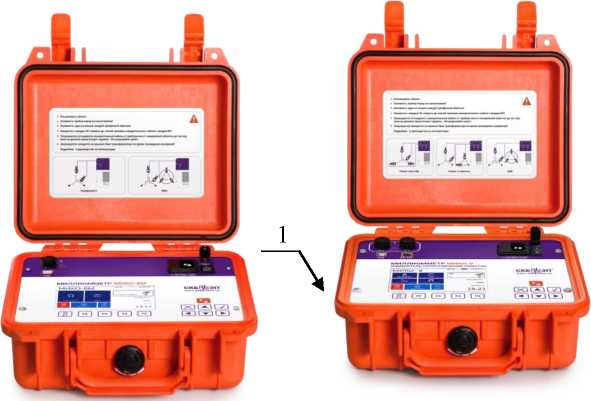

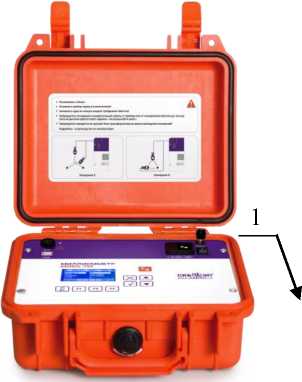

Рисунок 1 - Общий вид миллиомметров с указанием места пломбирования от несанкционированного доступа
а) МИКО-7М (МИКО-7МА)
б) МИКО-8М (МИКО-8МА)
в) МИКО-9 Измеритель сопротивления обмоток (МИКО-9А Измеритель сопротивления обмоток)
1 - Место пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа и заводского номера

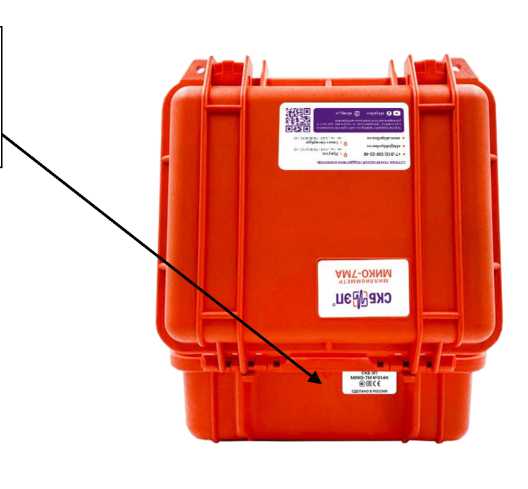

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО Миллиомметры МИКО-7М(А) Миллиомметры МИКО-8М(А) МИКО-9(А) Измеритель сопротивления обмоток |
не ниже 1.0 не ниже rev.2.2.00.000 не ниже rev.2.2.00.000 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений электрического | |
|
сопротивления постоянному току, Ом | |
|
МИКО-7М(А) |
от 10-6 до 2000 |
|
МИКО-8М(А) |
от 10-6 до 10000 |
|
МИКО-9(А) |
от 10-6 до 30000 |
|
Наименование характеристик |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, % Поддиапазон, Ом Сила тока, А от 0,000001 до 0,25 10 от 0,001 до 10 1 от 0,01 до 100 0,1 от 0,1 до 1000 0,01 от 0,1 до 2000 0,005 от 1 до 10000 (кроме 0,001 МИКО-7М (А)) от 10 до 30000 (только 0,0005 МИКО-9 (А)) |
±[0,1+0,0003-(0,25/R - 1)] ±[0,1+0,000005<10/R - 1)1’4] ±[0,1+0,000005<100/R - 1)1’4] ±[0,1+0,000005<1000/R - 1)1’4] ±[0,1+0,000005-(2000/R - 1)1’4] ±[0,1+0,000005<10000/R - 1)1’4] ±[0,1+0,000005-(30000/R - 1)1’4] где R- измеренное значение электрического сопротивления, Ом |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха |
не более пределов основной погрешности |
|
Диапазон измерений силы электрического тока в режиме DRM, А |
от 0,1 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, % |
±[1+0,04(10/1 - 1)] где I - измеренное значение силы электрического тока, А |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимально потребляемая мощность, Вт, не более |
120 |
|
Параметры электрического напряжения питания: - напряжение переменного тока (действующее значение), В |
от 90 до 253 |
|
- напряжение постоянного тока, В |
от 127 до 354 |
|
Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее |
8 |
|
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более |
3 |
|
Габаритные размеры измерительного блока, мм |
270x250x130 |
|
Степень защиты измерительного блока от окружающей среды в транспортном положении |
IP67 |
|
Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке) |
IP40 |
|
Масса измерительного блока с блоком аккумулятора, кг, не более |
4 |
|
Класс защиты от поражения электрическим током |
I |
|
Условия эксплуатации: |
от -20 до +55 |
|
- температура окружающей среды, °С |
до 95 (без |
|
- относительная влажность, % |
конденсации влаги) |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
в соответствии с заказом |
1 шт. |
|
Сетевой кабель |
018.09.00.000 |
1 шт. |
|
Провод заземления |
010.01.00.000 |
1 шт. |
|
Удлинитель измерительного кабеля1) |
031.20.00.000 |
1 шт./22) шт. |
|
Кабель измерительный^ |
041.18.00.000 |
1 шт. |
|
Кабель измерительный1),2) |
041.18.00.000-01 |
1 шт. |
|
Кабель измерительный^ |
041.26.00.000 |
1 шт. |
|
Кабель измерительный1),2) |
041.26.00.000-01 |
1 шт. |
|
Кабель измерительный^ |
041.19.00.000 |
1 шт. |
|
Кабель измерительный^ |
041.21.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания1),3) |
035.31.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания и соединения обмоток НН и ВН1),3) |
041.23.00.000 |
1шт. |
|
Кабель USB 2.0 A-B4) |
1 шт. | |
|
Вилка КМ^АХ-бР1^ |
1 шт. | |
|
Переходник для образцовой катушки1) |
023.12.00.000 |
2 шт. |
|
Эквивалент нулевого сопротивления |
023.15.00.000 |
1 шт. |
|
Шунт 75 ШСМ М3.75А-0,5 |
1 шт. | |
|
Резистор добавочный1),3) |
032.25.00.000 |
1 шт. |
|
Предохранитель на 2А |
2 шт. | |
|
Руководство по эксплуатации |
141.00.00.000 РЭ |
1 экз. |
|
Формуляр |
141.00.00.000 ФО |
1 экз. |
|
Сумка для прибора^ |
126.06.00.000 |
1 шт. |
|
Сумка для прибора №2 |
126.06.02.000 |
1 шт. |
| ||
Приведены в разделе 2 руководства по эксплуатации 141.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»;
ТУ 26.51.66-141-41770454-2022 (взамен ТУ 26.51.43-141-41770454-2017) «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток и их модификации: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226
Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Телефон: 7 (812) 500-25-48
Факс: (3952) 42-89-21
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Испытательный центрВосточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48
Web-сайт: www.vniiftri-irk.ru
E-mail: office@vniiftri-irk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.
