№2832 от 13.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 290406
О внесении изменений в сведения об утвержденном типе средств измерений 41654
Приказы по основной деятельности по агентству Вн. Приказ № 2832 от 13.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2832
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Газоанализаторы |
OCX 8800, 5081 FG |
50720-12 |
Фирма "Emerson Process Management/Rose mount Analytical, Inc.", США |
МП 50720-12 |
МП 50720-12 с изменением №1 |
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»), г. Москва |
ФГУП «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «13» декабря 2021 г. № 2832
Лист № 1 Регистрационный № 50720-12 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы OCX 8800, 5081 FG
Назначение средства измеренийГазоанализаторы OCX 8800, 5081 FG (далее - газоанализаторы) предназначены для непрерывного измерения содержания кислорода и продуктов неполного сгорания в дымовых газах, образующихся при сжигании топлива в котельных, теплоэлектростанциях, в печах для сжигания мусора, установках для отжига.
Описание средства измеренийПринцип действия газоанализаторов основан на электрохимическом определении содержания кислорода (OCX 8800, 5081 FG) и термокаталитическом определении содержания продуктов сгорания в пересчете на оксид углерода (OCX 8800).
Конструктивно газоанализаторы 5081 FG представляет собой керамическую трубку, на одном конце которой внутри расположен сенсор из оксида циркония, на другой - устройство для подачи градуировочного газа и электронный блок. Внешняя защитная трубка изготавливается в зависимости от температуры анализируемой среды из алюминия, муллита или других сплавов.
Газоанализаторы OCX 8800 состоят из двух блоков: аналитического и электронного. Каждый блок помещен в собственный корпус. Конструкция газоанализаторов OCX 8800 позволяет легко заменить при неисправностях сенсоры и электронику в полевых условиях. Электронный блок газоанализаторов OCX 8800 может монтироваться непосредственно на аналитическом блоке или отдельно. Отбор пробы производится при помощи воздушного аспиратора.
Для измерения содержания кислорода в газоанализаторах OCX 8800, 5081 FG использованы сенсоры из оксида циркония, принцип действия которых основан на уравнении Нернста. Необходимая для реализации этого метода температура измерительной ячейки в моделях OCX 8800 обеспечивается нагревателем. В газоанализаторе 5081 FG для нагрева измерительной ячейки до необходимой температуры используется измеряемый газ.
Термокаталитический сенсор включает два терморезисторных элемента, один из которых покрыт инертным материалом и является сравнительным, другой покрыт катализатором и является активным элементом.
При прохождении через сенсор продукты сгоревшие неполностью в результате технологического процесса окисляются на поверхности катализатора, что сопровождается выделением тепла, повышением температуры активного элемента и изменением его сопротивления. Разность сопротивлений между двумя элементами пропорциональна суммарному содержанию продуктов неполного сгорания в анализируемом газе. Термокаталитический сенсор градуируют по оксиду углерода и, соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле оксида углерода.
Газоанализаторы устанавливают непосредственно в дымовой трубе. Измерения выполняют при высоких температурах, соответствующих условиям протекания технологического процесса.
Газоанализаторы имеют аналоговые выходы (4-20) мА, сигналы с которых через соответствующие интерфейсы могут передаваться на персональный компьютер, дистанционный пульт, посредством которого можно считывать результаты измерений, корректировать градуировку, выполнять диагностику газоанализаторов, установленных в полевых условиях.

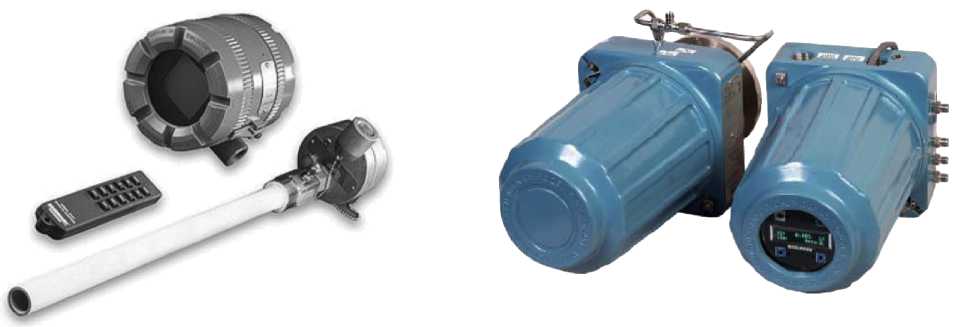

Общий вид газоанализаторов OCX 8800, 5081 FG представлен на рисунках 1 - 2.
Схема пломбировки от несанкционированного доступа, обозначение места возможного нанесения знака поверки представлены на рисунках 3-4. Допускается наносить знак первичной поверки в паспорт на газоанализатор.
Рисунок 1 - Общий вид газоанализатора 5081 FG.
Рисунок 2 - Общий вид газоанализатора OCX 8800.
Место пломбирования
корпуса
Место нанесения знака поверки

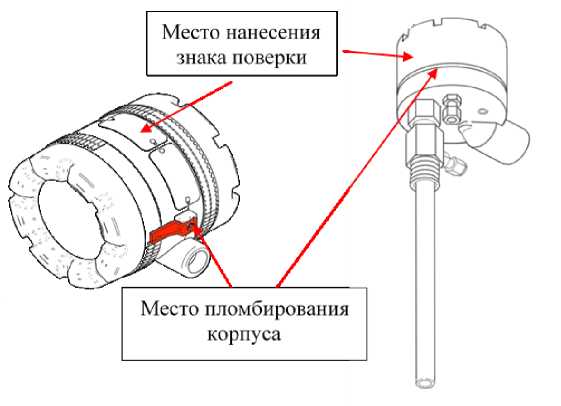

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение возможного места нанесения знака поверки газоанализатора 5081 FG.
Место пломбирования корпуса
Место нанесения
знака поверки
электронный блок
аналитический блок

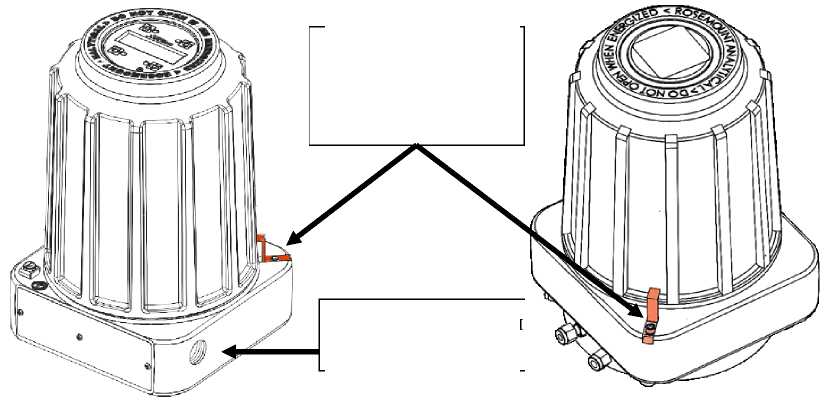

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение возможного места нанесения знака поверки газоанализатора OCX 8800.
Программное обеспечениеУровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики газоанализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Газоанализатор 5081 FG |
Газоанализатор OCX 8800 | |
|
Идентификационное наименование ПО |
6F00001v2100_2Mb.S19 |
Flash, Programmed, OCX 8800 CPU 6F00006H01 |
|
Номер версии (идентификационный номер ПО), не ниже |
2.10.0 |
6.02.006 |
|
Цифровой идентификатор ПО |
02E85A00 |
0xB727 |
|
Значение контрольной суммы (цифровой идентификатор ПО), приведённое в таблице, относится только к файлу прошивки обозначенной в таблице версии. В случае изменения установленного программного обеспечения, идентификационное наименование, номер версии и значение контрольной суммы ПО сравнивают с идентификационным наименованием, номером версии и контрольной суммой ПО, предоставляемых производителем. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ОСХ 8800 |
5081 FG | |
|
Диапазон измерений: - объемной доли кислорода, % |
от 0 до 1 от 0 до 40 |
от 0 до 25 |
|
- объемной доли продуктов сгорания в пересчете на оксид углерода: млн-1 |
от 0 до 1000 | |
|
% |
от 0 до 5 |
- |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода, % |
±0,1 (в диапазонах от 0 до 1; от 0 до 2,5) |
±0,1 (в диапазоне от 0 до 2,5) |
|
Пределы допускаемой относительной погрешности измерений объемной доли кислорода, % |
± 4 (в диапазоне св. 2,5 до 40 включ.) |
±1,5 (в диапазоне св. 2,5 до 25 включ.) |
|
Пределы допускаемой погрешности приведенной к верхнему пределу диапазона измерений объемной доли продуктов сгорания в пересчете на оксид углерода, % |
±3 | |
|
Время установления показаний, To,9, с, не более: - по каналу кислорода, % |
10 |
10 |
|
- по каналу продуктов сгорания |
25 |
- |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ОСХ 8800 |
5081 FG | |
|
Параметры электрического питания: - напряжение переменного тока, В |
110/240 | |
|
- напряжение постоянного тока, В |
- |
от 12 до 30 |
|
- частота переменного тока, Гц |
48 - 62 |
- |
|
Потребляемая мощность, Вт, не более |
800 |
0,9 |
|
Длина зонда, м |
от 0,46 до 2,74 |
от 0,46 до 1,22 |
|
Масса, кг, не более |
22 |
4,5 |
|
Условия применения: - температура анализируемого газа, °С |
от 0 до 1427 |
от 550 до 1400 |
|
- температура окружающей среды, °С | ||
|
аналитический блок |
от -40 до +100 |
от -40 до +149 |
|
электронный блок |
от -40 до +65 |
от -20 до +65 |
наносится типографским способом на титульный лист паспорта.
Лист № 5 Всего листов 5 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
OCX 8800, 5081 FG |
по заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Эксплуатационная документация |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
-
- для газоанализаторов OCX 8800 приведены в эксплуатационном документе IM-106-880 (Руководство по эксплуатации OCX 8800), раздел 1 "Описание и технические характеристики", "Обзор системы";
-
- для газоанализаторов 5081 FG приведены в эксплуатационном документе IM-106-5081 (Руководство по эксплуатации 5081FG), раздел 1 "Описание и технические характеристики", "Общее описание системы".
Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Эксплуатационная документация фирмы-изготовителя "Emerson Process Management/Rosemount Analytical, Inc.", США.
ИзготовителиФирма "Emerson Process Management/Rosemount Analytical, Inc.", США
Адрес: 6565P Davis Industrial Parkway, Solon, OH 44139-3922, USA
Тел.: +1 440 914 1261
Факс +1 440 914 1271
Web-сайт: www.raihome.com
E-mail: rfq.rmd-rcc@emersonprocess.com
Фирма "Emerson Process Management/Rosemount Analytical, Inc.", Мексика
Адрес: Circuito del Progreso #27, Parque Industrial Progreso, Mexicali B.C. Mexico 21190 Тел.: +52 (55) 5809-5300
Факс +52 (55) 5397-4880
Web-сайт: www.raihome.com
E-mail: rfq.rmd-rcc@emersonprocess.com
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66;
Web-сайт: vniims.ru
e-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
