МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹²⁹⁶_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 20zu г. № /906. \

.  _ _                                   Подлинник электронного документа, подписанного ЭП,

• 4. Контроль за исполпениеманасгоягьщ^отпрнкад^йставляю за

Федерального агентства по техническому регулированию и метрологии

Сертификат; 028BB28700A0AC3E9843FA50B54F406F4C

Кому выдан; Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

X_______________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1296

Лист № 1 Регистрационный № 68840-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры покрытий МТ

Толщиномеры покрытий МТ (далее по тексту - толщиномеры) предназначены для измерений толщины немагнитных диэлектрических покрытий (лаки, краски и другие диэлектрики) или проводящих немагнитных (цинк, хром, алюминий, медь и др.) покрытий, нанесенных на ферромагнитное основание (например, углеродистые стали типа Ст3, Ст10, Ст20, Ст30, Ст45).

Принцип действия толщиномеров основан магнитоиндукционном методе неразрушающего контроля. При установке магнитоиндукционного преобразователя дифференциального типа на ферромагнитное основание объекта контроля происходит регистрация электродвижущей силы (ЭДС), возникающей в измерительной обмотке преобразователя. Величина ЭДС зависит от величины зазора (толщины покрытия) между рабочей частью преобразователя и ферромагнитным основанием.

Толщиномеры состоят из электронного блока и магнитоиндукционного преобразователя, подключаемого к электронному блоку при помощи кабеля.

Толщиномеры выпускаются в трех модификациях: AKASCAN 10.08 (рис. 1а)), AKASCAN 20.07 (рис. 1б)) и AKASCAN 30.07 (рис. 1в)).

Толщиномеры модификации AKASCAN 10.08 поставляются с одним преобразователем, охватывающим один из двух диапазонов измерений, на выбор заказчика.

В толщиномерах модификаций AKASCAN 20.07 и AKASCAN 30.07 предусмотрена подсветка, возможность сохранения результатов измерений в памяти электронного блока и по дополнительному заказу потребителя возможность передачи их на персональный компьютер.

Модификации AKASCAN 20.07 и AKASCAN 30.07 различаются между собой конструкцией преобразователей:

- модификация AKASCAN 20.07 выпускается с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

- модификация AKASCAN 30.07 выпускается с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.

Общий вид толщиномеров представлен на рисунке 1.

Пломбировка от несанкционированного доступа не предусмотрена.

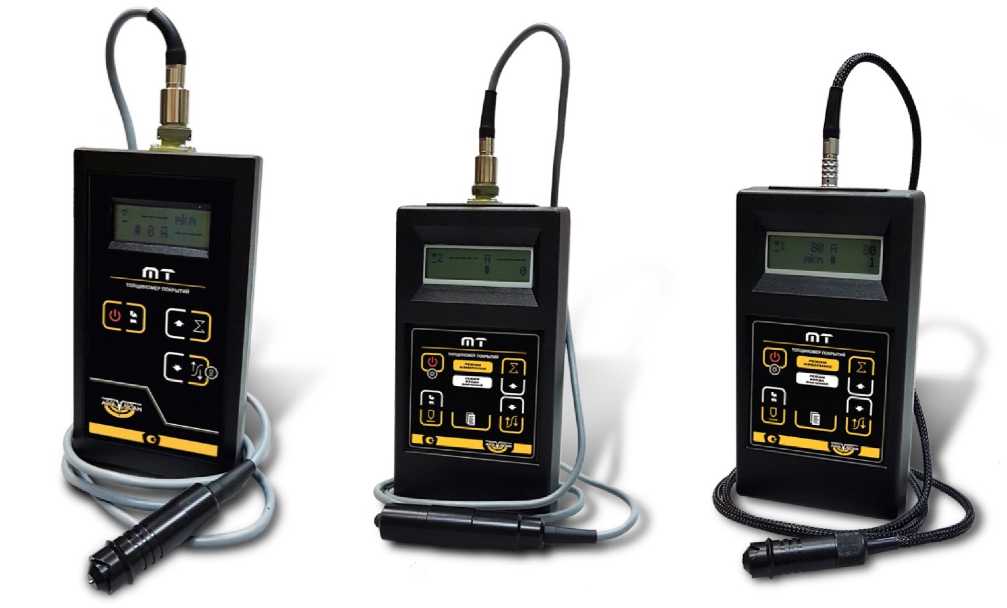

а) Модификация AKASCAN  б) Модификация AKASCAN  в) Модификация AKASCAN

10.08 20.07 30.07

Рисунок 1 - Общий вид толщиномеров

В толщиномерах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм

ТУ 4276-001-92466551-2011. Толщиномеры покрытий МТ. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1296

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
