МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

20 мая 2024 г.

1201

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 февраля 2024 г. № 447 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 2 приложения к приказу от 21 февраля 2024 г. № 447 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1201

Регистрационный № 12829-08

Лист № 1

Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки управления БУ-3

Назначение средства измерений

Блоки управления БУ-3 (далее - БУ-3) предназначены для

измерительных преобразований угла поворота оси колесной пары локомотива в значения длины (пройденного пути), скорости и линейного ускорения, для измерительного преобразования силы постоянного электрического тока в значение давления, для измерений интервалов времени.

Описание средства измерений

Конструкция БУ-3 представляет собой литую лицевую панель с закрепленными на ней составляющими узлами, и закрытую с задней стороны кожухом.

БУ-3 принимает частотные сигналы от датчиков угла поворота, установленных на осях колесных пар, аналоговые сигналы от датчиков давления и двоичные сигналы от системы автоматической локомотивной сигнализации АЛС, обрабатывает полученную информацию и по каналам ИРПС или CAN-каналу передает во внешние устройства для индикации и регистрации величин скорости, ускорения, общего пробега локомотива, давления в тормозной магистрали, времени разрядки (плотности) тормозной системы и т.п.

Информация о диаметрах колесных пар, на осях которых находятся датчики угла поворота, уставки скоростей, номер и тип локомотива, а также другие условно-постоянные признаки хранятся в электрически перепрограммируемом запоминающем устройстве.

приведены в приведен в

БУ-3 имеет 8 модификаций, характеристики которых «Метрологические и технические характеристики», а состав «Комплектность средств измерений».

Модификация БУ-3П осуществляет регистрацию поездной памяти МПМЭ-128 (ёмкость 128 Кбайт). Модификации БУ-3ПА,

разделе разделе

информации в

БУ-3ПВ осуществляют

модуль

регистрацию поездной информации в модуль памяти МПМЭ-128 или МПМЭ-1.0 (ёмкость 1 Мбайт). Модификации БУ-3ПА/СН, БУ-3ПВ/СН осуществляют регистрацию поездной информации в модуль памяти СН/БЛОК (ёмкость 252 Мбайт).

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

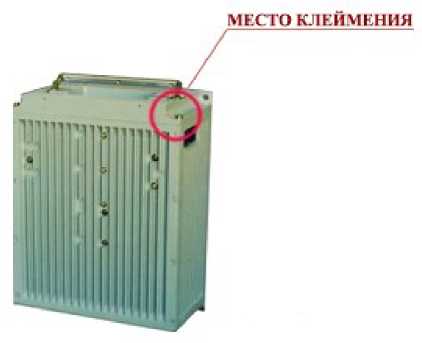

Рисунок 1 - Общий вид БУ-3А, БУ-3А/1

Фотография общего вида БУ-3В приведена на рисунке 2.

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

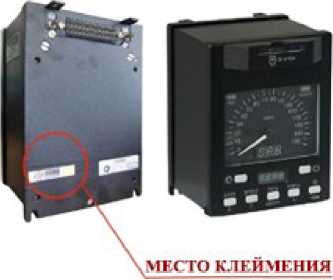

Рисунок 2 - Общий вид БУ-3В

Фотография общего вида БУ-3П приведена на рисунке 3.

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

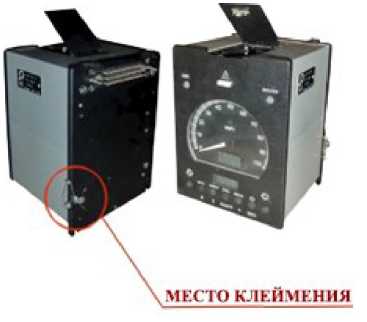

Рисунок 3 - Общий вид БУ-3П

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

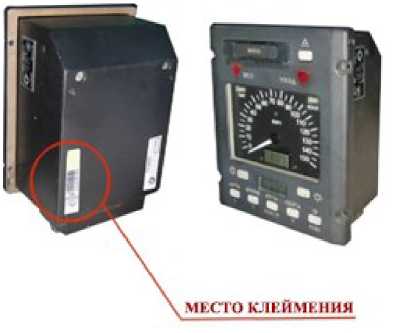

Рисунок 4 - Общий вид БУ-3ПА

Фотография общего вида БУ-3ПВ приведена на рисунке 5.

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

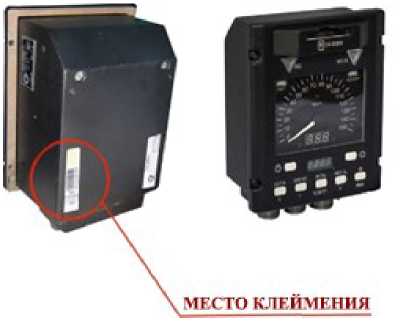

Рисунок 5 - Общий вид БУ-3ПВ

Фотография общего вида БУ-3ПА/СН приведена на рисунке 6.

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

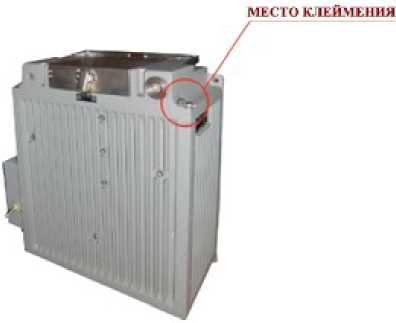

Рисунок 6 - Общий вид БУ-3ПА/СН

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

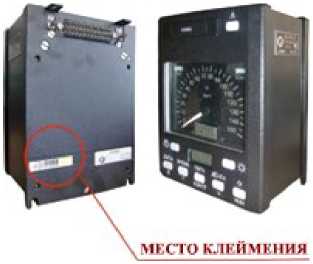

Рисунок 7 - Общий вид БУ-3ПВ/СН

Каждый экземпляр БУ-3 идентифицирован, имеет заводской номер в цифровом формате, нанесенный на боковую стенку корпуса методом металлфото, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

Пломбирование БУ-3 от несанкционированного доступа предусмотрено.

БУ-3А, БУ-3А/1, БУ-3В, БУ-3П пломбируются со стороны задней крышки обжимной пломбой. БУ-3ПА, БУ-3ПВ пломбируются со стороны задней крышки пломбой в виде наклейки.

Знак поверки наносится на БУ-3 (см. «МЕСТО КЛЕЙМЕНИЯ на рис. 1-7») и на формуляр.

Программное обеспечение

Программное обеспечение (далее - ПО) БУ-3 имеет один уровень (низкий) -встроенное ПО.

Идентификационные данные метрологически значимого программного обеспечения БУ-3 приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

БУ-3А,

БУ-3А/1

БУ-3В

БУ-3ПА, БУ-3ПА/СН

Идентификационное наименование ПО

КРД3РZU.COM

P1521-65

КРД3РZU.COM

P1532

bu3pvaST meas 105.hex

643.00227442.00384-05 bu3pvaST_main_105.hex 643.00227442.00407-05

05

Номер версии (идентификационный номер)

ПО

6.5

8.5

bu3pvaST meas 105.hex

643.00227442.00384-05 bu3pvaST_main_105.hex

643.00227442.00407-05

05

Таблица 2 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

БУ-3П

БУ-3ПВ, БУ-3ПВ/СН

Идентификационное наименование ПО

cc03-uart-1_0_1.bin, so_proc.hex 643.00227442.00109-08

bu3pvaST_meas_105.hex

643.00227442.00384-05

Bu3p.bin

460.3557.00110-12

bu3pvaST main 105.hex

643.00227442.00407-05

Номер версии (идентификационный номер) ПО

08

05

12

05

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики для модификаций БУ-3 приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

БУ-3А

БУ-3А/1

БУ-3В

БУ-3П

БУ-3ПА,

БУ-3ПА/СН

БУ-3ПВ, БУ-3ПВ/СН

1 Диапазон измерений скорости движения локомотива (мотор-вагона), км/ч

от 0 до 300

от 0 до 300

от 0 до 300

от 0 до 150

от 0 до 150

от 0 до 150

2 Диапазон измерений ускорения торможения и разгона, м/с2

от минус 0,99 до плюс 0,99

от минус 0,99 до плюс 0,99

от минус 0,99 до плюс 0,99

от минус 0,99 до плюс 0,99

от минус 0,99 до плюс 0,99

от минус 0,99 до плюс 0,99

3 Пределы допускаемой основной абсолютной погрешности измерений скорости движения локомотива:

  • - в диапазоне измерений от 0 до 300 км/ч, км/ч

  • - в диапазоне измерений от 1 до 9,9 км/ч, км/ч

  • - в диапазоне измерений от 10 км/ч до верхнего предела шкалы, км/ч

±1,5

±1,5

±1,5

±0,1

±1,0

±0,1

±1,0

±0,1

±1,0

4 Пределы допускаемой основной абсолютной погрешности регистрации скорости движения на бумажную ленту, км/ч

±2,5

±2,5

±2,5

-

-

-

5 Пределы допускаемой основной абсолютной погрешности измерений ускорения в диапазоне от минус 0,99 до плюс 0,99 м/с2 и при скорости более 20 км/ч, м/с2

±0,02

±0,02

±0,02

±0,02

±0,02

±0,02

6 Пределы допускаемой основной абсолютной погрешности измерений пройденного пути (на 20 км пройденного пути), км

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

7 Диапазон измерений давления в тормозной магистрали (по первому каналу), кПа (кгс/см2)

от 0 до 980 (от 0 до 10)

от 0 до 980 (от 0 до 10)

от 0 до 980 (от 0 до 10)

от 0 до 980 (от 0 до 10)

от 0 до 980 (от 0 до 10)

от 0 до 980 (от 0 до 10)

Продолжение таблицы 3

Наименование характеристики

Значение

БУ-3А

БУ-3А/1

БУ-3В

БУ-3П

БУ-3ПА,

БУ-3ПА/СН

БУ-3ПВ, БУ-3ПВ/СН

8 Пределы допускаемой основной абсолютной погрешности измерений давления в тормозной магистрали:

  • - по первому каналу в диапазоне от 59 до 637 кПа (от 0,6 до 6,5 кгс/см2), кПа (кгс/см2)

  • - по первому и третьему каналам в диапазоне от 59 до 637 кПа (от 0,6 до 6,5 кгс/см2),

кПа (кгс/см2)

±25 (0,25)

±25 (0,25)

±25 (0,25)

±15 (0,15)

±15 (0,15)

±15 (0,15)

9 Диапазон измерений и регистрации величины давления по второму каналу, кПа (кгс/см2)

-

-

-

от 49 до Pmax1 (от 0,5 до Pmax1)

от 49 до Pmax1 (от 0,5 до Pmax1)

от 49 до Pmax1 (от 0,5 до Pmax1)

10 Пределы    допускаемой     основной

приведенной   погрешности   регистрации

давления по второму каналу для диапазона от 49 кПа до Pmax1 (от 0,5 до Pmax1), %

-

-

-

±1,5

±1,5

±1,5

11 Пределы допускаемой дополнительной погрешности измерений давления, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10°С, кПа (кгс/см2):

  • - в тормозной магистрали (по первому и третьему каналам);

  • - по второму каналу

±10 (0,1)

±10 (0,1)

±10 (0,1)

±10 (0,1)

1 % от Pmax1

±10 (0,1)

1 % от Pmax1

±10 (0,1)

1 % от Pmax1

Продолжение таблицы 3

Наименование характеристики

Значение

БУ-3А

БУ-3А/1

БУ-3В

БУ-3П

БУ-3ПА,

БУ-3ПА/СН

БУ-3ПВ, БУ-3ПВ/СН

12 Пределы допускаемой дополнительной погрешности измерений давления при влажности (98 ± 2) % и температуре окружающего воздуха плюс 25°С, кПа (кгс/см2)

±10 (0,1)

±10 (0,1)

±10 (0,1)

±10 (0,1)

±10 (0,1)

±10 (0,1)

13 Диапазон измерений времени спада давления в главном резервуаре, с

от 10 до 300

от 10 до 300

от 10 до 300

-

-

-

14 Пределы допускаемой основной погрешности измерений времени уменьшения давления в тормозной магистрали:

- относительной в диапазоне от 30 до 300 с, %;

±7

±7

±7

- абсолютной в диапазоне от 10 до 30 с, с

±2

±2

±2

-

-

-

15 Диапазон перемещения транспортного средства от заданной машинистом отметки, м

-

-

-

от 0 до 100

от 0 до 100

от 0 до 100

16 Пределы      основной      абсолютной

погрешности перемещения транспортного средства, м

-

-

-

±0,5

±0,5

±0,5

17 Диапазон отсчета текущего времени

от 0 до

от 0 до

от 0 до

от 0 до

от 0 до

от 0 до

23 ч 59 мин

23 ч 59 мин

23 ч 59 мин

23 ч 59 мин

23 ч 59 мин

23 ч 59 мин

18 Пределы     допускаемой     основной

абсолютной погрешности отсчета текущего времени за 8 ч, с

±60

±60

±60

±60

±60

±60

Примечание: P max верхний предел измерений давления, определяемый заказанным датчиком.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

БУ-3А

БУ-3А/1

БУ-3В

БУ-3П

БУ-3ПА, БУ-3ПА/СН

БУ-3ПВ, БУ-3ПВ/СН

1 Время хранения информации в модуле памяти, ч

-

-

-

8000

80001

80001

2 Количество входов двоичных сигналов (логический «0» - от 0 до 2,4 В; логическая «1» - от 33,6 до 62,4 В)

28

28

30

-

-

3

3 Количество входов двоичных сигналов (логический «0» - от 0 до 0,5 В; логическая «1» - от 9 до 11 В)

-

-

-

8

8

8

4 Напряжение питания, В

(24,0±1,5)

(24,0±1,5)

от 35 до 160

от 35 до 160 (от 18 до 72)

от 35 до 160 (от 18 до 72)

от 35 до 160 (от 18 до 72)

5 Потребляемая мощность, В А, не более

60

60

60

40

40

40

6 Габаритные размеры, мм

260x143x345

260x140x345

260x157x371

156x206x154

146x206x1212

146x206x1493

164x240x1112

164x240x1233

7 Масса, кг, не более

10

10

12

4,2

3,2

2,93

3,52

3,23

8 Нормальные условия:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность

окружающего воздуха, %, не более

80

- атмосферное давление, кПа (мм рт. ст.)

от 84 до 106 (от 630 до 795)

Продолжение таблицы 4

Значение

Наименование характеристики

Приказ Росстандарта №1201 от 20.05.2024, https://oei-analitika.ru

БУ-3А/1

БУ-3В

БУ-3П

БУ-3ПА, БУ-3ПА/СН

БУ-3ПВ,

БУ-3ПВ/СН

  • 9 Рабочие условия эксплуатации:

  • - температура окружающего воздуха

для модификаций, °С:

от -45 до +50 от -40 до +50 от -30 до +50

- БУ-3А, БУ-3А/1, БУ-3В

  • - БУ-3П, БУ-3ПА, БУ-3ПВ

  • - БУ-3ПА/СН, БУ-3ПВ/СН

  • - относительная влажность

при температуре окружающего воздуха

(98±2)

от 84 до 106,7 (от 630 до 800)

+25 °С, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - вибрация в диапазоне частот от 0,5 до

    10

100 Гц с ускорением, м/с1 2 3 4, не более________

от -50 до +60

  • 10 Температура транспортирования, °С

Знак утверждения типа

наносят на табличку БУ-3 методом металлфото, на титульные листы формуляра, руководства по эксплуатации и методики поверки (место нанесения - вверху справа) типографическим способом.

Комплектность средства измерений

Комплект поставки приведён в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количес тво, шт.

Блок управления БУ-3А

Комплект ЗИП согласно AMB2.390.039-02 ЗИ

Эксплуатационные документы согласно AMB2.390.039-02 ВЭ

AMB2.390.039-02

1

Блок управления БУ-3А/1

Комплект ЗИП согласно AMB2.390.039-03 ЗИ

Эксплуатационные документы согласно AMB2.390.039-03 ВЭ

AMB2.390.039-03

1

Блок управления БУ-3В

Комплект ЗИП согласно AMB2.390.039-04 ЗИ

Эксплуатационные документы согласно AMB2.390.039-04 ВЭ

AMB2.390.039-04

1

Блок управления БУ-3П

Комплект монтажных частей ЦАКТ.468931.003

Эксплуатационные документы согласно ЦАКТ.468332.007 ВЭ

ЦАКТ.468332.007

1

Блок управления БУ-3ПА

Комплект монтажных частей ЦАКТ.468931.003

Эксплуатационные документы согласно ЦАКТ.468332.012 ВЭ

ЦАКТ.468332.012

1

Блок управления БУ-3ПВ

Комплект монтажных частей ЦАКТ.468931.003

Эксплуатационные документы согласно ЦАКТ.468332.013 ВЭ

ЦАКТ.468332.013

1

Блок управления БУ-3ПА/СН

Комплект монтажных частей ЦАКТ.468931.003

Эксплуатационные документы согласно ЦАКТ.468332.012 -17 ВЭ

ЦАКТ.468332.012-17

1

Блок управления БУ-3ПВ/СН

Комплект монтажных частей ЦАКТ.468931.003

Эксплуатационные документы согласно ЦАКТ.468332.013 -10 ВЭ

ЦАКТ.468332.013-10

1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документов:

  • - Блок управления БУ. Руководство по эксплуатации. АМВ2.390.039 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. АМВ2.390.039-04 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. ЦАКТ.468332.007 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. ЦАКТ.468332.012 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. ЦАКТ.468332.012-17 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. ЦАКТ.468332.013 РЭ;

  • - Блок управления БУ. Руководство по эксплуатации. ЦАКТ.468332.013-10 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10"16 до 100 А»;

ТУ25-7103.041-91. Блок управления БУ. Технические условия.

Изготовитель

Акционерное общество «Электромеханика» (АО «Электромеханика»)

ИНН 5836605167

Адрес: 440052, г. Пенза, ул. Гоголя, д. 51/53

Телефон: (8412) 32-41-47

Факс: (8412) 32-21-29

Е-mail: info@elmeh.ru

Web-сайт: www.elmeh.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

1

Примечания:

2

Время хранения информации в модуле памяти для модификаций БУ-ЗПА/СН и БУ-ЗПВ/СН не нормируется.

3

Для модификаций БУ-ЗПА и БУ-ЗПВ.

4

Для модификаций БУ-ЗПА/СН и БУ-ЗПВ/СН.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
