ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ТКМ (далее - колонки) предназначены для измерений массы и объёма бензина, дизельного топлива и других нефтепродуктов (далее - топливо) вязкостью от 0,55 до 150 мм²/с (от 0,55 до 150 сСт) при отпуске топлива в баки транспортных средств и другие ёмкости с учетом требований учётно-расчётных операций. Колонками могут оснащаться автотопливозаправщики, стационарные и передвижные автозапровочные станции, иные объекты нефтепродуктообеспечения.

Принцип действия колонки основан на прямом методе динамических измерений массы топлива с применением массового счётчика-расходомера (далее - счётчик-расходомер).

После задания дозы топлива оператором или потребителем на встроенном в колонку терминале управления отпуском топлива, либо оператором дистанционно с автоматизированного рабочего места колонка осуществляет подачу топлива из резервуара или цистерны с помощью насосного блока в измерительный блок колонки с последующим измерением и индикацией массы или объёма отпущенной дозы топлива. Индикация разового учёта выданной дозы топлива устанавливается на блоке индикации в положение нуля автоматически перед выдачей очередной дозы топлива.

Колонки состоят из следующих функциональных блоков:

• - информационно-заправочного;

• - измерительного;

• - насосного.

Информационно-заправочный блок включает в себя:

• - блок индикации и управления (далее - БИУ). В качестве БИУ применяются блок управления серии «Топаз-306» производства ООО «Топаз-сервис», Российская Федерация или многофункциональный вычислитель расхода ВРФ (далее - вычислитель ВРФ) производства ООО «ФАКОМ ТЕХНОЛОДЖИС», Республика Беларусь;

• - раздаточные рукава с раздаточными кранами.

Информационно-заправочный блок обеспечивает:

• - сбор и обработку информации;

• - отображение информации о заданной и отпущенной дозе;

• - накопление суммарных данных об измеренном количестве топлива;

• - передачу результатов измерений в систему управления колонки;

• - управление режимом выдачи;

• - отключение выдачи топлива при возникновении аварийной ситуации.

Измерительный блок включает в себя:

• - счётчик-расходомер;

• - электромагнитный клапан;

• - фильтр с тонкостью фильтрации 20, 60 или 80 мкм (в зависимости от комплектации).

Насосный блок включает в себя (в зависимости от комплектации):

- встроенный насосный моноблок;

- внешний насосный блок;

- внешний электронасосный агрегат.

В составе встроенного насосного моноблока и внешнего насосного блока используются моноблочные насосы с встроенными фильтром и газоотделителем Р640.50, или Р641.50, или Р640.100, или Р640.50.121В, или Р641.50.121В, или Р641.100 производства компании «ADAMOV-SYSTEMS, a.s.», Чехия, или ZYB-50A, или ZYB-80A компании «Zhejiang Maide Machine Co., Ltd.», Китай.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

- клавиатурой и считывателем контактных и бесконтактных пластиковых карт;

- устройством отбора паров из топливного бака транспортного средства при его заправке;

- устройством подтяжки раздаточного рукава с раздаточным краном;

- системой электрообогрева измерительного блока;

- мультимедийным оборудованием;

- терминалом управления отпуском топлива.

Схема обозначения колонки при заказе и в документации:

Колонка топливораздаточная ТКМ Xi Х2-Х3 Х4-Х5 Х6-Х7 Хе,

где:

• - Xi - цифры 1 или 2 - тип БИУ: 1 - с блоком управления серии «Топаз - 306»; 2 - с вычислителем ВРФ;

• - X2 - цифры от 1 до 4 - тип счётчика-расходомера: 1 - счётчик-расходомер

массовый Micro Мойоп, регистрационный номер 45115-16; 2 - счётчик-расходомер

массовый Micro Мойоп, регистрационный номер 71393-18; 3 - счётчик-расходомер

массовый Штрай-Масс, регистрационный номер 70629-18; 4 - счётчик-расходомер массовый МИР, регистрационный номер 68584-17;

• - X3 - цифры от 1 до 5 - конструктивная модель колонки;

• - X4 - цифры 50, 80 или 130 - номинальный расход колонки, дм³/мин (л/мин);

• - X5 - цифры 1, 2, 4, 6, 8 или 10 - количество раздаточных рукавов;

• - X6 - цифры от 1 до 5 - количество выдаваемых видов (марок) топлива;

• - X7 - цифры от 0 до 3 - исполнение колонки: 0 - с встроенным насосным моноблоком;

1 - с внешним электронасосным агрегатом; 2 - с внешним насосным блоком;

• - X8 - буквенное обозначение - изготовитель установленного насосного моноблока: А - компания «ADAMOV-SYSTEMS, a.s.», Чехия, Б - компания «Zhejiang Maide Machine Co., Ltd.», Китай.

Средства измерений (далее - СИ), применяемые в составе колонки в зависимости от комплектации, приведены в таблице 1.

Таблица 1 - Средства измерений, применяемые в составе колонки

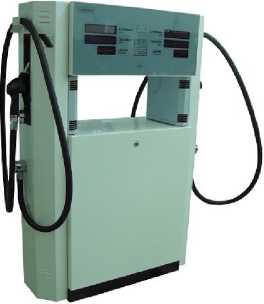

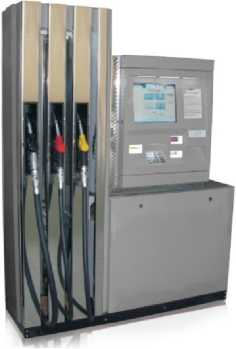

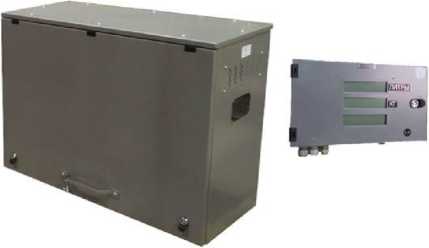

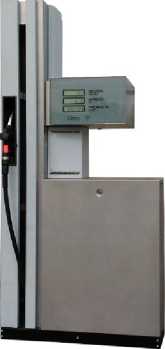

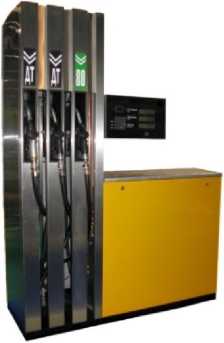

Рисунок 1 - Общий вид колонки

Для исключения возможности изменения измерительной информации счётчик-расходомер, блок управления «Топаз-306» и вычислитель ВРФ пломбируются в соответствии с рисунками 2, 3, 4.

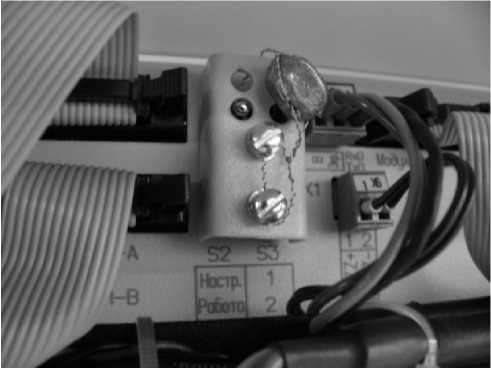

Рисунок 3 - Схема пломбирования блока управления «Топаз-306»

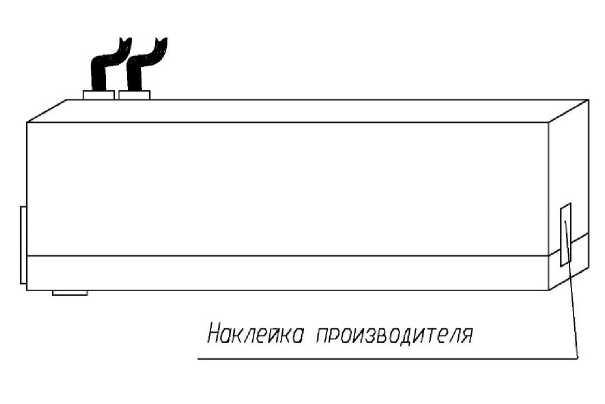

Рисунок 4 - Схема пломбирования вычислителя ВРФ

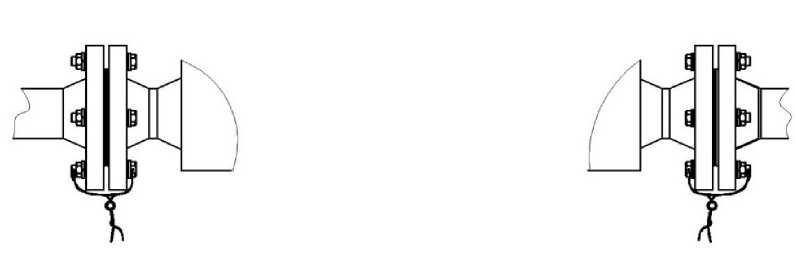

Рисунок 2 - Схема пломбирования фланцев счётчиков-расходомеров

Программное обеспечение (в дальнейшем - ПО) ТРК ТКМ обеспечивает приём, обработку, визуализацию информации от счётчика-расходомера и внешних систем управления, а также управление насосным блоком и клапанами в соответствии с заложенным алгоритмом.

ПО колонки подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО заносится в память блока управления серии «Топаз-306» или вычислителя ВРФ и используется для получения и передачи измерительных данных, обеспечения безопасности и управления колонкой. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

Метрологически незначимое ПО используется для визуализации информации, накопления и хранения архивов, осуществления информационного обмена колонок с внешними информационными системами.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на маркировочные таблички колонки методом гравировки (металлографии, металлофото, шелкографии, наклейки) и на эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 208-011-2020 «ГСИ. Колонки топливораздаточные ТКМ. Методика поверки», утверждённому ФГУП «ВНИИМС» 30.06.2020 г.

Средства поверки:

• - весы электронные по ГОСТ OIML R 76-1-2011 высокого класса точности и пределами допускаемой относительной погрешности ± 0,04 %;

• - мерники эталонные 2-го разряда со шкалой по ГОСТ 8.400-2013 и пределами допускаемой относительной погрешности ±0,05 %;

• - плотномеры жидкости с пределами допускаемой абсолютной погрешности измерений плотности ± 0,3 кг/м³ и температуры ± 0,2 °С;

• - термометры с пределами допускаемой абсолютной погрешности измерений температуры ± 0,2 °С;

• - ареометры с пределами допускаемой абсолютной погрешности измерений плотности ± 0,5 кг/м³.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится в формуляр и (или) на свидетельство о поверке, а также на свинцовые (пластмассовые) пломбы.

изложены в документе «Колонки топливораздаточные ТК. Руководство по эксплуатации»,

АПБЛ 2.833.300.00 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

ТУ 4213-011-17875317-2013 «Колонки топливораздаточные ТК. Технические условия»

Общество с ограниченной ответственностью «Научно-производственное объединение «Контрольно-измерительные приборы в энергетике» (ООО «НПО «КИПЭНЕРГО»)

ИНН: 7728850133

121351, г. Москва, ул. Коцюбинского, д. 4, стр. 3, этаж 2, пом.227

Тел.: +7 (495) 221-18-27,

E-mail: info@npokipenergy.ru

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Тел./факс: (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.

в части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Аттестат аккредитации № 30004-13 выдан 29 марта 2018 г.
