УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2024 г. № 2274

Лист № 1

Всего листов 4

Регистрационный № 50428-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН

Назначение средства измерений

Преобразователи термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН (далее - ТП) предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру преобразователей.

Описание средства измерений

Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.

Чувствительным элементом (ЧЭ) ТП является термопара в керамических изоляторах или в оплетке из специальных нитей, или термопарный кабель, или вставка термометрическая. Для предохранения ЧЭ от механических повреждений и вредного воздействия измеряемой среды может быть применена защитная арматура (металлическая, металлокерамическая, керамическая или составная). Для соединения с вторичным прибором может быть дополнительно предусмотрена головка, разъем, клеммная колодка, удлинительные провода.

ТП изготавливаются следующих моделей: ТХА/ТХК/ТЖК/ТНН - 0192, -0292, -1192, -1292, -1392, -1592, -0193, -1193, -1293, -1393, -0194, -0395, -0495, -1395, -0196, -0496, -0297, -0199, -0499, -06, -07, КТХА/КТХК/КТЖК/КТНН - 0299, отличающиеся по метрологическим характеристикам и по конструктивному исполнению. Каждая модель в зависимости от материала защитной арматуры и длины монтажной части имеет исполнения.

Внешний вид преобразователей представлен на рисунке 1.

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

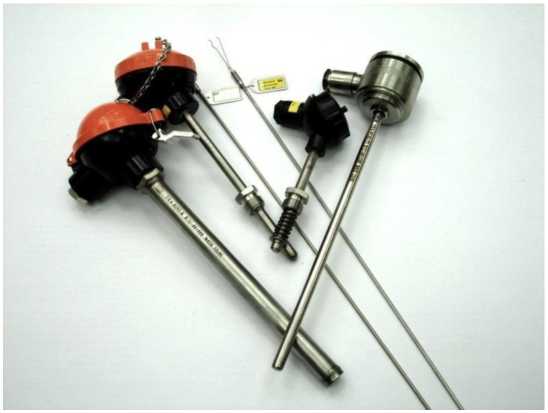

Рисунок 1 - Внешний вид

Метрологические и технические характеристики

Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001:

ТХА, КТХА

K

ТХК, КТХК

L

ТНН, КТНН

N

ТЖК, КТЖК

J

Класс допуска:

-ТХА, КТХА, ТНН, КТНН, ТЖК, КТЖК

1, 2

-ТХК, КТХК

2

Диапазон измеряемых температур, °С:

ТХА, КТХА

от - 40 до 1200

ТХК, КТХК

от - 40 до 600

ТНН, КТНН

от - 40 до 1300

ТЖК, КТЖК

от - 40 до 750

Пределы допускаемых отклонений от НСХ ГОСТ Р 8.585-2001 в зависимости

от исполнения ТП и класса допуска, °С:

а) для ТХА, КТХА

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

+ 1,5;

- при температуре св. 375 °С до 1100 °С

+ 0,004t;

класс допуска 2:

- в диапазоне температур от минус 40 °С до 333 °С

+ 2,5;

- при температуре св. 333 °С до 1200 °С б) для ТХК, КТХК

+ 0,0075t;

класс допуска 2:

- в диапазоне температур от минус 40 °С до 360 °С

+ 2,5;

- при температуре св. 360 °С до 600 °С в) для ТНН, КТНН

± (0,7+0,005t);

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

+ 1,5;

- при температуре св. 375 °С до 1250 °С

+ 0,004t;

класс допуска 2:

- в диапазоне температур от минус 40 °С до 333 °С

+ 2,5;

- при температуре св. 333 °С до 1300 °С г) для ТЖК, КТЖК

+ 0,0075t;

класс допуска 1:

- в диапазоне температур от минус 40 °С до 375 °С

+ 1,5;

- при температуре св. 375 °С до 750 °С

+ 0,004t;

класс допуска 2:

- в диапазоне температур от минус 0 °С до 333 °С

+ 2,5;

- при температуре св. 333 °С до 750 °С

+ 0,0075t;

Время термической реакции Т0,63 в зависимости от диаметра оболочки кабеля или защитного чехла, с

от 0,35 до 500

Электрическое сопротивление изоляции при температуре (25 + 10) °С и относительной влажности от 30 % до 80 %, МОм, не менее - для проволочных

100

- для кабельных

500

Диаметр термоэлектродов (в зависимости от исполнения), мм

от 0,2 до 3,2

Условное давление измеряемой среды (в зависимости от исполнения), Ру, МПа:

от 0,1 до 25,5

По устойчивости к проникновению пыли и воды

IP55, IP5X, IP65, IP66,

по ГОСТ 14254-96 (в зависимости от исполнения):

IP67

По устойчивости к синусоидальной вибрации по ГОСТ Р 529312008 (в зависимости от исполнения):

N2, N3, F3, V1,V2

Диапазон температур при транспортировании, °С

от - 50 до 50

Максимальная влажность окружающего воздуха в транспортной таре, %

(95 ± 3) при 35 °С

Габаритные размеры (в зависимости от исполнения), мм: - диаметр оболочки термопарного кабеля:

от 1,5 до 6

- наружный диаметр защитной арматуры:

от 1,5 до 50

- длина монтажной части защитной арматуры:

от 10 до 100000

Масса (в зависимости от исполнения), кг:

от 0,01 до 15

Надежность ТП при номинальных условиях эксплуатации:

-вероятность безотказной работы при номинальных значениях температур за 20000 часов, не менее

0,90

-вероятность безотказной работы при значениях температур ниже или равных 450 °С за 35000 часов, не менее

0,90

Средний срок службы при номинальной температуре применения,

лет:

-для ТП ТХА, ТНН, КТХА и КТНН

4

-для ТП ТЖК, ТХК, КТЖК и КТХК

6

По устойчивости к климатическим воздействиям (в зависимости от исполнения) ТП

имеют:

  • - Д3, по ГОСТ Р 52931-2008, но при этом нижнее значение температуры окружающего воздуха минус 60 °С, верхнее значение температуры окружающего воздуха до 85 °С;

  • - С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего

воздуха до 85 °С (для нужд внутри страны и поставки на экспорт климатом);

в страны с умеренным

- С4 по ГОСТ Р 52931-2008, но при этом верхнее значение температуры окружающего

воздуха до 130 °С.

- Т3 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха до 85 °С и

верхнем значении относительной влажности воздуха 98 % при 35 °С и более низких температурах с конденсацией влаги (для поставки в страны с тропическим климатом).

Знак утверждения типа

наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.

Комплектность средства измерений

Наименование

Количество

Примечание

ТП

1 шт.

В соответствии с заказом

Вставка термометрическая

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

В соответствии с заказом

Сведения о методиках (методах) измерений

РЭ,

РЭ,

РЭ,

РЭ,

содержатся в документах 2.821.017 РЭ, 2.821.020 РЭ, 2.821.022 РЭ, 2.821.025 2.821.028 РЭ, 2.821.031 РЭ, 2.821.037 РЭ, 2.821.042 РЭ, 2.821.052 РЭ, 2.821.056 2.821.073 РЭ, 2.821.084 РЭ, 2.821.091...093 РЭ, 2.821.097 РЭ, 2.821.100 РЭ, 2.821.121 2.821.123_125 РЭ, 2.821.140 РЭ, 2.821.141 РЭ, 2.821.152^155 РЭ, 5.182.051 5.182.073 РЭ, 5.182.117 РЭ, 5.182.177 РЭ.

Нормативные и технические документы устанавливающие требования к преобразователям термоэлектрическим типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия; ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Технические условия ТУ    311-00226253.026-2011.    Преобразователи

термоэлектрические типа ТХА, КТХА, ТХК, КТХК, ТЖК, КТЖК, ТНН, КТНН.

Изготовитель

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

Адрес места осуществления деятельности: 454047, Челябинская   обл.,

г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36 Тел. (351) 725-76-19, факс (351) 725-76-29

Web-сайт: www.tpchel.ru

Е-mail: postbox@mail.tpchel.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ГЦИ СИ ФБУ «Челябинский ЦСМ») Адрес: 454048, г. Челябинск, ул. Энгельса, д. 101

Телефон, факс (351) 232-04-01

Е-mail: stand@chel.surnet.ru

Уникальный номер записи в реестре аккредитованных лиц №30059-10.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2024 г. № 2274

Регистрационный № 61670-15

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы безбумажные ЭКОГРАФ-Т-1

Назначение средства измерений

Регистраторы безбумажные ЭКОГРАФ-Т-1 (в дальнейшем

приборы) предназначены для измерений активного сопротивления, силы и напряжения постоянного тока, а также сигналов от датчиков, преобразованных в указанные сигналы, не более чем по двенадцати каналам.

Описание средства измерений

Приборы представляют собой электронное устройство в металлическом корпусе с дисплеем, клавиатурой, индикаторами. На задней панели корпуса расположены разъемы для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232, Ethernet. На передней панели расположены разъемы для подключения USB-устройств и SD-карты.

Установка текущего времени, даты, цикла регистрации, типа входного диапазона измерения по любому из измерительных каналов осуществляется с функциональных клавиш или программного обеспечения.

Приборы осуществляют:

а) измерение и регистрацию сигналов:

  • - термопреобразователей сопротивлений (ТС), подключенных по двух-, четырехпроводной схеме;

сигнала и помощью

трех- или

  • - термопар (ТП) с внешней или внутренней компенсацией температуры «холодного спая»;

  • - силы и напряжения постоянного тока по ГОСТ 26.011-80;

б) позиционное регулирование;

в) отображение и архивирование результатов измерений состояния цифрового входа и системных сообщений;

г)  индикацию результатов измерений в аналоговом на видеографическом цветном дисплее;

д) обработку сигналов цифровых входов;

е) обмен данными с ПК по интерфейсам RS-232/ RS-485, USB и Ethernet.

Приборы выпускаются в щитовом, настольном и полевом исполнениях.

Фотография общего вида прибора в щитовом исполнении представлена на рисунке 1.

аналоговых сигналов,

и цифровом виде

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

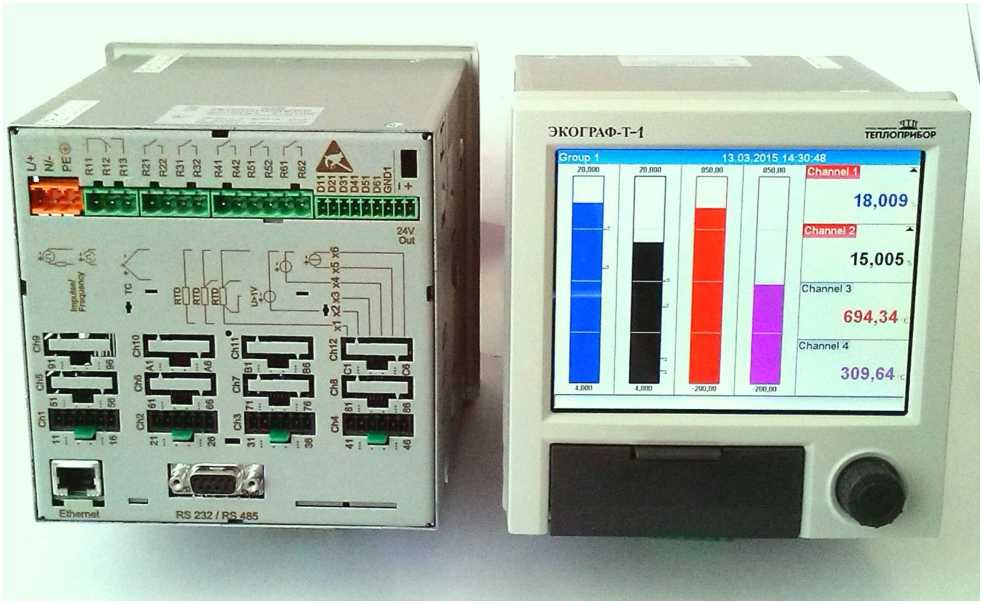

Рисунок 1 - Общий вид регистраторов безбумажных ЭКОГРАФ-Т-1 в щитовом исполнении

Программное обеспечение

Защита внутреннего программного обеспечения (ПО) от изменений обеспечивается на этапе программирования микропроцессора с помощью специализированного программатора и специальной программы. После записи рабочей программы становится невозможно прочитать или изменить какую-либо ее часть.

Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в перепрограммируемой микросхеме, программно защищённой от несанкционированного изменения, вход в режим калибровки защищен паролем.

Программа верхнего уровня, работающая в комплекте с прибором, предназначена для конфигурирования прибора и регистрации результатов измерений. Математической обработки по результатам измерений в программе верхнего уровня не предусмотрено.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.

Защита ПО калибратора от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

I.yy.zz

Цифровой идентификатор ПО

отсутствует

Метрологические и технические характеристики

Основные метрологические характеристики приборов приведены в таблицах 2, 3, 4.

Таблица 2

Входной сигнал

Диапазоны изменения входного сигнала

Пределы допускаемой основной приведенной погрешности измерений 1), 2)

Сила постоянного тока

от 0 до 20 мА (линейный / с корнеизвлечением)

+ 0,1 %

+ 0,25 %

+ 0,5 %

от 4 до 20 мА (линейный / с корнеизвлечением)

от 0 до 5 мА (линейный)

Напряжение постоянного тока

от 0 до 10 В (линейный / с корнеизвлечением)

от 0 до 5 В (линейный)

от - 10 до 10 В (линейный)

от - 30 до 30 В (линейный)

от - 1 до 1 В (линейный)

от 0 до 1 В (линейный / с корнеизвлечением)

от - 150 до 150 мВ (линейный)

Частота периодических сигналов

от 5 Гц до 10 кГц

+ 0,01 % от верхнего значения диапазона измерений

Примечания

  • 1 Предел основной погрешности выбирается потребителем при заказе;

  • 2 За нормирующее значение принимают разность между верхним и нижним пределами диапазона изменений входного сигнала (кроме частотных сигналов);

  • 3 Для сигналов силы постоянного тока возможен выход за пределы диапазона измерений до 22 мА, для частотных сигналов - до 12,5 кГц.

Таблица 3

Входные сигналы от ТС

Диапазон измерений, Д, °С

Пределы допускаемой основной приведенной погрешности, y, % от диапазона измерений 1), 2)

Pt100 (а = 0,00385 °С-1)

100П (а = 0,00391 °С-1)

от - 200 до 850

± 0,1;

+ 0,25;

+ 0,5

Pt500 (а = 0,00385 °С-1)

от - 200 до 850

Pt1000 (а = 0,00385 °С-1)

от - 200 до 600

100М (а = 0,00428 °С-1)

50М (а = 0,00428 °С-1)

от - 180 до 190

± 0,2;

± 0,25;

± 0,5

Pt50 (а = 0,00385 °С-1)

50П (а = 0,00391 °С-1)

от - 190 до 850

Примечание

  • 1 Предел основной погрешности выбирается потребителем при заказе;

  • 2 Значение погрешности приведено для 4-х проводной схемы подключения;

при трехпроводной схеме подключения значение погрешности ±(уД/100 + 0,8) °С; при двухпроводной схеме подключения значение погрешности ±(уД/100 + 1,5) °С.

Таблица 4

Входные сигналы от ТП

Диапазон измерений, Д, °С

Пределы допускаемой основной приведённой погрешности, % 1), 2), 3), 4)

J *

от - 100 до 999,9

± (0,1 + 200/Д); ± (0,25 + 200/Д);

± (0,5 + 200/Д)

К *

от - 130 до 1370

N *

от - 100 до 1300

L *

от - 100 до 650

± (0,15 + 200/Д); ± (0,25 + 200/Д);

± (0,5 + 200/Д)

В

от 600 до 1820

S, R

от 100 до 1768

T

от - 200 до 400

Примечания

  • 1 Предел основной погрешности выбирается потребителем при заказе;

  • 2 За нормирующее значение принимают разность между верхним и нижним пределами диапазона изменений;

  • 3 Погрешность термопар, отмеченных *, нормируется от 0°С;

  • 4 Пределы допускаемой основной погрешности приведены с учетом погрешности компенсации температуры холодного спая термопары

Пределы допускаемой дополнительной погрешности прибора от изменения температуры окружающей среды на каждые 10 °С не более половины пределов основной погрешности.

Напряжение питания приборов:

  • - от 100 до 230 В переменного тока частотой от 50 до 60 Гц;

  • - от 21,6 до 27,6 В постоянного или переменного тока частотой от 50 до 60 Гц.

Рабочие условия применения:

  • - температура окружающего воздуха от минус 10 до 50 °С;

  • - относительная влажность не более 80 % при 35 “Си более низких температурах без конденсации влаги;

  • - атмосферное давление от 86 до 106,7 кПа;

  • - температура транспортирования от минус 20 до 50 °С.

Габаритные размеры и масса приборов приведены в таблице 5.

Таблица 5

Исполнение прибора

Масса, кг, не более

Габаритные размеры, мм, не более (ширина х глубина х высота)

Щитовое IP20

2,2

144х144х195

Щитовое IP54

5,4

248х220х282

Настольное

4,5

236х173х240

Полевое

6,2

320х320х254

Потребляемая мощность, В^А, не более Средняя наработка на отказ, ч, не менее Средний срок службы прибора, лет, не менее

35.

50000

10.

Знак утверждения типа

Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на корпусе прибора, и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Комплект поставки приборов приведен в таблице 6.

Таблица 6

Обозначение

Наименование

Кол.

Примечание

-

Регистратор безбумажный ЭКОГРАФ-Т-1

1

Исполнение в соответствии с заказом

-

Комплект запасных частей и принадлежностей

1

Согласно 2.556.121

2.556.121 ПС

Паспорт

1

2.556.121 РЭ

Руководство по эксплуатации

1

2.556.121 Д

Конфигурирование прибора в меню «Эксперт»

1

Сведения о методиках (методах) измерений

Метод измерений приведен в руководстве по эксплуатации 2.556.121 РЭ.

требования

Нормативные и технические документы, устанавливающие к регистраторам безбумажным «ЭКОГРАФ-Т-1»

ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4217-096-00226253-2015 Регистратор безбумажный ЭКОГРАФ-Т-1. Технические условия.

Изготовитель

ответственностью «Теплоприбор-Сенсор»

деятельности: 454047, Челябинская обл.,

Общество с ограниченной

(ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления

г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36 Телефон: +7 (351) 725-76-19

Факс: +7 3(51) 725-76-29

Internet-agpec: http://www.tpchel.ru

E-mail: postbox@mail.tpchel.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40 E-mail: office@vniims.ru, 201-vm@vniims.ru

Web-сайт:http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» сентября 2024 г. № 2274

Лист № 1

Всего листов 9

Регистрационный № 78674-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные микроволновые ЛевелСенс

Назначение средства измерений

Уровнемеры радарные микроволновые ЛевелСенс (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидкости, суспензий, эмульсий в резервуарах с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.

Описание средства измерений

Принцип действия уровнемера основан на измерении времени пролета отраженного сигнала, так называемого метода времени возврата отраженного сигнала. Скорость распространения микроволновых импульсов практически не зависит от среды и одинакова, как в воздухе, так и в газах или вакууме, и также не зависит от температуры или давления. Поэтому на измеренное расстояние не влияют физические параметры среды. Длительность микроволнового импульса составляет несколько наносекунд и часть энергии, дойдя до поверхности продукта, отразится от нее и вернется обратно на антенну уровнемера. Время возврата отраженного сигнала измеряется, обрабатывается электроникой и пропорционально преобразуется в расстояние до поверхности продукта. Значение уровня рассчитывается как разность базовой высоты резервуара и измеренного расстояния.

Модификации обозначаются шифром из 13 символов (например, 2CC00B1000000), далее даны пояснения.

По выходным сигналам:

  • - 1************ - (4 _ 20) мА + HART®;

  • - 2************ - (4 _ 20) мА + HART® с дисплеем.

По степени взрывозащиты (маркировка приведена в таблице 3), уровнемеры выпускаются следующих исполнений:

  • - *O*********** - общепромышленное;

  • - *A*********** - «искробезопасная электрическая цепь»;

  • - *B*********** - «взрывонепроницаемая оболочка»;

  • -  *C***********  - «взрывонепроницаемая оболочка + искробезопасная

электрическая цепь».

В зависимости от требований к условиям эксплуатации применяют:

  • - **C********** - стандартное;

  • - **D********** - высокотемпературное исполнение уровнемера с радиатором;

  • - **E********** - стандартное, повышенной точности;

  • - **H********** - высокотемпературное исполнение уровнемера с радиатором, повышенной точности.

В зависимости от наличия чехла на антенну:

  • - ***00******** - без чехла;

  • - ***01******** - чехол из полипропилена (далее - ИИ), не применяется для высокотемпературного исполнения с радиатором;

  • - ***02******** - чехол из фторопласта (далее - PTFE).

В конструкции уровнемеров применяют три различных рупорных антенны (DN40, DN50, DN80), и в зависимости от типа антенны и соединения:

подключением

соединения 1 1/2" NPT;

соединения G 1 1/2;

соединения 2" NPT;

- *****N******* соединения G 2;

- DN40,

- DN40,

- DN50,

- DN50,

резервуару

при

помощи

резьбового

подключением

подключением

подключением

резервуару

резервуару

резервуару

при

при

при

помощи

помощи

помощи

резьбового

резьбового

резьбового

- *****F******* - DN80, с подключением к резервуару при помощи фланца DN80 (от PN1 до PN25);

- *****Z******* - DN80, с подключением к резервуару при помощи фланца по заказу потребителя (не менее DN80).

Общий вид уровнемеров представлен на рисунках 1, 2.

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

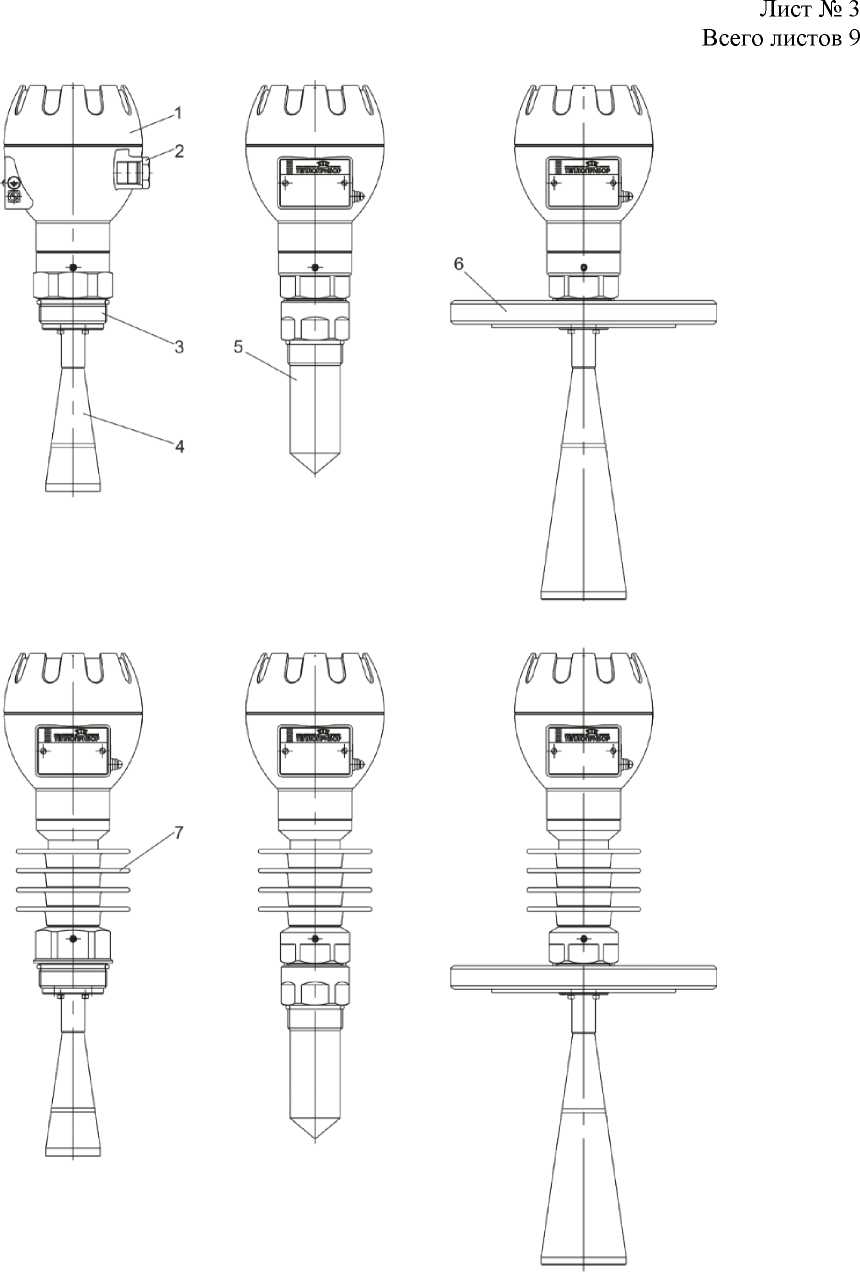

1 - корпус уровнемера; 2 - заглушка кабельного ввода;

3 - подключение к процессу (переходник); 4 - рупорная антенна;

5 - ПП/PTFE чехол; 6 - подключение к процессу (фланец);

7 - радиатор для высокотемпературных исполнений Рисунок 2 - Общий вид уровнемеров различных исполнений

На рисунке 3 указано место установки гарантийной наклейки на электронный блок уровнемера.

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

Рисунок 3 - Место установки гарантийной наклейки

Пломбирование уровнемеров не предусмотрено.

Программное обеспечение

В уровнемере обеспечивается возможность идентификации программного обеспечения (далее - ПО).

Защита внутреннего ПО от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Доступ к цифровому идентификатору (контрольной сумме) ПО невозможен, так как проводится самодиагностика без отображения контрольной суммы на дисплее или в программе верхнего уровня. Отображается (идентификационный номер) ПО.

номер версии

характеристики защищенной

Калибровочные коэффициенты, обеспечивающие метрологические уровнемера, хранятся в перепрограммируемой микросхеме, от несанкционированного изменения программно - вход в режим калибровки защищен паролем и возможен только при помощи сервисного программного обеспечения.

Программа верхнего уровня «Eview2», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки для работы с конкретным резервуаром, время/дата/год и т.п. и показывать результаты измерений. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.

Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО уровнемеров приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Radar Level Transmitter

Номер версии (идентификационный номер) ПО

Не ниже 1.01

Цифровой идентификатор ПО

Не отображается

Алгоритм вычисления цифрового идентификатора ПО

-

Уровень защиты ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики уровнемеров приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Основные метрологические характеристики уровнемеров

Наименование характеристики

Значение характеристики

Диапазон     измерения

уровня измеряемой среды в    зависимости    от

применяемой антенны, м

DN40 без чехла:

***00A*******, ***00B*******

от 0,2 до 18,0

DN50 без чехла:

***00L*******, ***00N*******

от 0,2 до 23,0

DN80 без чехла:

***00F*******, ***00Z*******

от 0,2 до 23,0

DN40 с ПП/PTFE чехлом:

***01A*******, ***01B*******,

***02A*******, ***02B*******

от 0,3 до 16,0

DN50 с ПП/PTFE чехлом:

***01L*******, ***01N*******,

***02L*******, ***02N*******

от 0,3 до 20,0

Минимальное значение верхней мертвой зоны для уровнемера, м

с антенной без чехла:

***00********

0,2

с антенной с ПП/PTFE чехлом: QJ                     * * * * * * *

0,3

Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды в зависимости от дистанции до ее поверхности (L), мм

200 < L < 500

Все модификации

± 25

500 < L < 1000

± 15

1000 < L < 1500

± 10

1500 < L < 6000

± 4

**E**********,

± 3

6000 < L < 23000

± 0,00065^L

**E**********,

± 0,0004^L

Пределы    допускаемой    дополнительной    абсолютной

погрешности измерений уровня, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °C, мм

± 10

Вариация

не превышает предела допускаемой основной абсолютной погрешности измерений

Таблица 3 - Основные технические

Наименование характеристики

Значение характеристики

Частота измеряющего сигнала, ГГц

25

Напряжение питания постоянного тока, В:

от 20 до 30

Выходные сигналы

все модификации

(4 - 20) мА + HART®

графический дисплей

Периодичность опроса, в зависимости от рабочих настроек, с

от 10 до 60

Материал антенны

нержавеющая сталь

Материал корпуса

окрашенный алюминий

Материал чехла

***01********

полипропилен

***02********

фторопласт

Температура измеряемой среды, °C

**C00******** **C02******** **E00********, **E02********

от -55 до +100 (до +120 не более 120 с)

**C01******** **E01********

от -55 до до +80

**D00******** **D02********

**H00********, **H02********

от -55 до +180

Избыточное давление измеряемой среды, МПа, не более

при температуре измеряемой среды не более 120 °C:

***00********

2,5

при температуре измеряемой среды не более 25 °C:

QJ                     * * * * * * *

0,3

Температура окружающей среды, °C

Без дисплея:

от -55 до +60

С дисплеем:

от -20 до +60

Нормальные условия эксплуатации

от +15 до +25

Степень защиты по ГОСТ 14254-2015

IP 65, IP 67, IP 68

Вибропрочность по ГОСТ Р 52931-2008

N2

Маркировка взрывозащиты

*0***********

-

0Ex ia IIC T5 Ga

*B***********

1Ex d IIB T5 Gb

1Ex d ia IIB T5 Gb

Угол расхождения луча для уровнемера с антенной, °

DN40:

*****A*******, *****B*******

19

DN50:

16

DN80:

*****F*******, *****Z*******

11

Габаритные размеры (высота х ширина х длина), мм, не более

DN40 без чехла:

**C00A*******, **C00B*******, **E00A*******, **E00B*******

323х122х122

DN50 без чехла:

**C00L*******, **C00N*******, **E00L*******, **E00N*******

358х122х122

DN80:

**C00F*******, **C00Z*******, **E00F*******, **E00Z*******

455х310х310

DN40 с ПП/PTFE чехлом: **C01A*******, **C01B*******, **C02A*******, **C02B*******, **E01A*******, **E01B*******, **E02A*******, **E02B*******,

343x122x122

Продолжение таблицы 3____________________

Наименование характеристики

Значение характеристики

Габаритные размеры (высота х ширина х длина), мм, не более

Масса уровнемеров, кг, не более

DN50 с ПП/PTFE чехлом:

**C01L*******, **C01N*******, **C02L*******, **C02N*******, **E01L*******, **E01N*******, **E02L*******, **E02N*******

DN40 высокотемпературный: **D00A*******, **D00B*******, **H00A*******, **H00B*******

DN50 высокотемпературный: **D00L*******, **D00N*******,

**H00L*******, **H00N*******

DN80 высокотемпературный: **D00F *******, **D00Z*******, **H00F*******, **H00Z*******

DN40 высокотемпературный с PTFE чехлом:

**D02A*******, **D02B*******, **H02A*******, **H02B*******

DN50 высокотемпературный с PTFE чехлом:

**D02L*******, **D02N*******, **H02L*******, **H02N*******

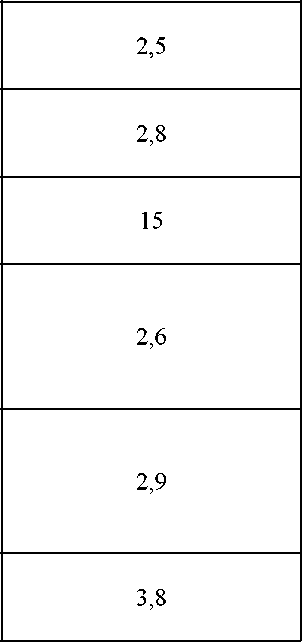

DN40 без чехла:

**C00A*******, **C00B*******, **E00A*******, **E00B*******

DN50 без чехла:

**C00L*******, **C00N*******, **E00L*******, **E00N*******

DN80:

**C00F*******, **C00Z*******, **E00F*******, **E00Z*******

DN40 с ПП/PTFE чехлом:

**C01A*******, **C01B*******, **C02A*******, **C02B*******, **E01A*******, **E01B*******,

**E02A*******, **E02B*******

DN50 с ПП/PTFE чехлом:

**C01L*******, **C01N*******, **C02L*******, **C02N*******, **E01L*******, **E01N*******, **E02L*******, **E02N*******

DN40 высокотемпературный: **D00A*******, **D00B*******, **H00A*******, **H00B*******

382x122x122

408x122x122

443x122x122

540x310x310

428x122x122

467x122x122

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

таблицы 3

Наименование характеристики

Значение характеристики

Масса уровнемеров, кг, не более

DN50 высокотемпературный:

**D00L*******, **D00N*******,

**H00L*******, **H00N*******

3,9

DN80 высокотемпературный:

**D00F*******, **D00Z*******,

**H00F*******, **H00Z*******

17

DN40 высокотемпературный с PTFE чехлом:

**D02A*******, **D02B*******, **H02A*******, **H02B*******

3,9

DN50 высокотемпературный с PTFE чехлом:

**D02L*******, **D02N*******, **H02L*******, **H02N*******

4,0

Средний срок службы, лет, не менее

10

Наработка на отказ, часов, не менее

50000

Примечание - габаритные размеры и масса уровнемера с подключением к резервуару при помощи фланца (модификации *****F*******, *****Z*******) зависят от применяемого фланца

Знак утверждения типа

наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.

Комплектность средства измерений

Комплектность поставки уровнемера радарного микроволнового ЛевелСенс приведена в таблице 4.

Таблица 4 - Комплектность поставки

Обозначение

Наименование

Кол-во

Примечание

20002.834.004

Уровнемер радарный микроволновый ЛевелСенс

1

Исполнение в соответствии с заказом

20002.834.004 РЭ

Руководство по эксплуатации

1

1 экз. на партию

20002.834.004 ПС

Паспорт

1

50006.612.006-00.1

Диск с пакетом программ

1

М 12-055-2018

Методика поверки

1

1 экз. на партию

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к уровнемерам радарным микроволновым ЛевелСенс

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3459;

ТУ 4214-098-00226253-2016 «Уровнемеры радарные микроволновые ЛевелСенс. Технические условия»;

ТР ТС 012/2011 «Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».

Изготовитель

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес места осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36 Телефон: +7 (351) 725-75-00

Факс: +7 (351) 725-89-59

Web-сайт: www.tpchel.ru

E-mail: sales@tpchel.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)

Адрес: 443013, г. Самара, пр-кт Карла Маркса, д. 134

Телефон (факс): +7 (846) 336-08-27

Web-сайт: http://samaragost.ru

E-mail: referent@samaragost.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311281.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2024 г. № 2274

Регистрационный № 80155-20

Лист № 1

Всего листов 6

ОПИСЛНИЕ ТИПЛ СРЕДСТВЛ ИЗМЕРЕНИЙ

Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех

Назначение средства измерений

Термопреобразователи с унифицированным вы\одным сигналом ТСМУ-Л, ТСПУ-Л, ТХЛУ-Л, ТСМУ-Л-Е\, ТСПУ-Л-Е\, ТХЛУ-Л-Е\ (далее по тексту - термопреобразователи) предназначены для измерений и преобразования температуры жидки\, газообразны\ и сыпучи\ сред в унифицированный токовый вы\одной сигнал по ГОСТ 26.011-80, в т.ч. и во взрывоопасны\ зона\ помещений и наружны\ установок.

Описание средства измерений

Принцип действия термопреобразователей основан на преобразовании температуры в электрическое сопротивление (при использовании в качестве первичны\ преобразователей (ПП) термопреобразователей сопротивления (ТС)

с номинальными статическими

\арактеристиками (НСХ) по ГОСТ 6651-2009) или в термоэлектродвижущую силу (при использовании в качестве ПП преобразователей термоэлектрически\ (ТП) с НСХ по ГОСТ Р 8.585-2001) и последующим преобразованием сигнала от ПП в унифицированный токовый вы\одной сигнал.

Термопреобразователи конструктивно состоят из измерительной вставки, защитной арматуры и измерительного преобразователя (ИП). ИП размещен в металлическом корпусе соединительной головки. Соединительная головка имеет съемную крышку, электрический разъем или кабельный вывод (для исполнений ТСМУ-Л-Е\d, ТСПУ-Л-Е\Н, ТХЛУ-Л-Е\Н), и винт защитного заземления. ПП размещен в защитной арматуре с различными видами присоединения к объекту измерений и с помощью резьбового соединения крепится

к соединительной головке.

Термопреобразователи ТСМУ-Л, ТСПУ-Л, ТХЛУ-Л, ТСМУ-Л-Е\, ТСПУ-Л-Е\, ТХЛУ-Л-Е\ различаются между собой по метрологическим и те\ническим \арактеристикам, а также по конструктивному исполнению.

ТСМУ-Л-Е\,

ТСМУ-Л-Exi,

ТСПУ-Л-Ех,

ТСПУ-Л-Exi,

ТХАУ-Л-Ех ТХАУ-Л-Exi с

имеют видом

Термопреобразователи взрывозащищенные исполнения взрывозащиты «Искробезопасная цепь» и маркировкой 0Ех ia IIC Т4_Т6 Ga X, а также исполнения ТСМУ-Л-Ехd, ТСПУ-Л-Ехd, ТХЛУ-Л-Е\Н с видом взрывозащиты «Взрывонепроницаемая оболочка» и маркировкой и маркировкой 1Ех db IIC T6 Gb Х.

Обозначения исполнений термопреобразователей представлены в таблице 1.

Таблица 1

ТСПУ-Л,

ТСМУ-Л,

ТХАУ-Л

Термопреобразователи с унифицированным выходным сигналом

Пр

)едел допускаемой основной приведенной погрешности, %

2

± 0,25

3

± 0,5

4

± 1,0

5

± 0,1

Выходной сигнал

2

4-20 мА

3

20-4 мА

Конструктивное исполнение головки

1

Кабельный ввод муфта

2

Кабельный ввод G 3/4

3

Кабельный ввод G (для исполнений Exd); штуцерное соединение (для остальных)

4

Разъемное соединение

Конструктивное исполнение термозонда

1

Установка в гнездо d10 мм (для исп. Exd - d8 мм)

2

C передвижным штуцером (для исп. Exd - c приварным штуцером)

3

С передвижным штуцером и утонением (для исп. Exd -фланцевое крепление)

4

С приваренным штуцером (для исп. Exd - штуцер с конической резьбой

5

Установка в гнездо d6 мм (для исп. Exd - с приварным штуцером и утонением)

6

С передвижным штуцером (только для исп.Exd)

Трансмиттер

1

ТМТ 180L

2

ТМТ 181L

3

ТМТ 181L-EX

4

ТТ

5

ТТ-Ех

Вид взрывозащиты

-

Общепромышленное исполнение

Exi

Искробезопасная цепь

Exd

Взрывонепроницаемая оболочка

Диапазон настройки преобразователя (по заказу), °С

0+1

00 (для примера)

Монтажная длина, мм

от 250 мм до 2000 мм

Материал защитной арматуры

12Х18Н10Т

по заказу

Климатическое исполнение

Д3

На рисунке 1 представлены фотографии общего вида термопреобразователей.

Приказ Росстандарта №2274 от 26.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом

ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение

В термопреобразователях обеспечение (ПО).

Внутреннее ПО состоит метрологически значимой части

предусмотрено

только внутреннее

программное

из встроенной в ПО. Данное ПО

микропроцессорный устанавливается на

изготовителе во время производственного цикла, недоступно пользователю изменению на протяжении всего времени функционирования изделия.

Уровень защиты ПО от непреднамеренных и преднамеренных «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 и 3.

модуль ИП предприятии-и не подлежит

изменений

Таблица 2

Идентификационные данные

Значение

Идентификационное наименование ПО

ТТ-HART Firmware

Номер версии ПО, не ниже

1.01

Цифровой идентификатор ПО

Не используется

Таблица 3

Идентификационные данные

Значение

Идентификационное наименование ПО

ТМТ-18Х

Номер версии ПО, не ниже

1.01.00

Цифровой идентификатор ПО

Не используется

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики термопреобразователей

Наименование характеристики

Значение характеристики

Диапазон измерений температуры (1), °С:

  • - ТСМУ-Л, ТСМУ-Л-Ех

  • - ТСПУ-Л, ТСПУ-Л-Ех

  • - ТХАУ-Л, ТХАУ-Л-Ех

от -50 до +180 от -196 до +650 от -40 до +1100

Тип НСХ первичного преобразователя (а, °С-1)

  • - ТСМУ-Л, ТСМУ-Л-Ех

  • - ТСПУ-Л, ТСПУ-Л-Ех

  • - ТХАУ-Л, ТХАУ-Л-Ех

50М (0,00428), 100М (0,00428)

Pt100 (0,00385), 100П (0,00391)

К

Пределы допускаемой основной приведенной погрешности (Л), % (от диапазона измерений)

  • - ТСМУ-Л, ТСМУ-Л-Ех

  • - ТСПУ-Л, ТСПУ-Л-Ех

  • - ТХАУ-Л, ТХАУ-Л-Ех

±0,1; ±0,25; ±0,5 ±0,1(2); ±0,25; ±0,5

±0,25; ±0,5; ±1,0

Пределы   допускаемой   дополнительной   приведенной

погрешности от изменения температуры окружающей среды от нормальных условий (от +18 до +28 °С включ.), % (от диапазона измерений)/10 °С

Л

Диапазон унифицированного выходного сигнала, мА

от 4 до 20, от 20 до 4

Примечания:

  • 1. Допускается изготовление термопреобразователей с другими диапазонами измерений, входящими в вышеуказанные. При этом разность верхнего и нижнего пределов диапазона измерений должна быть:

  • - для ТСМУ-Л, ТСМУ-Л-Ех не менее 200 °С с пределом основной погрешности ±0,1 %;

  • - для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех не менее 100 °С с пределом основной погрешности ±0,25 %;

  • - для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л не менее 50 °С с пределом основной погрешности ±0,5 %;

  • - для ТХАУ-Л, ТХАУ-Л-Ех не менее 300 °С с пределом основной погрешности ±0,25 % (и более); не менее 350 °С с пределом основной погрешности ±0,5 % (и более); не менее 200 °С с пределом основной погрешности 1 %.

  • 2. Пределы допускаемой основной погрешности ±0,1 % для ТСПУ-Л и ТСПУ-Л-Ех могут быть обеспечены в диапазонах температур от -196 до +400 °С и от 0 до +500 °С

Таблица 5 - Основные технические

Наименование характеристики

Значение характеристики

Напряжение питания постоянного тока, В

  • - ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ехd, ТСПУ-Л-ЕхН, ТХАУ-Л-Ехd

  • - ТСМУ-Л-Exi, ТСПУ-Л-Exi, ТХАУ-Л-Ем

от 10 до 36

24

Потребляемая мощность, В^А, не более

1

Электрическое сопротивление изоляции (при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 % (при напряжении 100 В), МОм, не менее

20

Условное давление рабочей среды, МПа (в зависимости от исполнения)

от 0,25 до 30

Длина погружаемой части, мм

  • - ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех

  • - ТХАУ-Л, ТХАУ-Л-Ех

от 250 до 2000 от 250 до 2000

Диаметр монтажной части, мм

от 6 до 20

Масса, кг

от 0,3 до 4

Группа    климатического    исполнения    в    соответствии

с ГОСТ 52931-2008 при работе в диапазоне температур от -50 до +85 °С

Д3

Средняя наработка до отказа, ч, не менее

32 000

Средний срок службы, лет, не менее

12

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность, %

от -50 до +85

95

Устойчивость к механическим воздействиям по ГОСТ 52931-2008

F3

Знак утверждения типа

паспорта

наклеенную

и Руководства на головку

наносится типографским способом на титульный лист по эксплуатации, а также на паспортную табличку, термопреобразователя, либо выгравированную на защитной арматуре.

Комплектность средства измерений

Комплектность термопреобразователей приведена в таблице 6.

Таблица 6

Наименование

Обозначение

Количество

Термопреобразователь

-

1 шт. (в соответствии с заказом)

Руководство по эксплуатации

2.821.129 РЭ

2.821.134 РЭ

1 экз. (на партию термопреобразователей 10 шт. при поставке в один адрес)

Методика поверки

207-053-2019

Паспорт

2.821.129 ПС

2.821.134 ПС

1 экз.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4211-062-00226253-2007 Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

ИНН: 7450031562

Адрес места осуществления деятельности: 454047, Челябинская   обл.,

г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул. Павелецкая 2-ая, д. 36 Телефон/факс: +7 (351) 725-75-64 / 725-89-59

Web-сайт: www.tpchel.ru

Испытательный центр

предприятие «Всероссийский метрологической      службы»

Федеральное государственное унитарное научно-исследовательский       институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.



Ссылки на другие приказы Росстандарта

  • №2838 от 15.12.2017
  • №242 от 12.03.2013
  • №1971 от 02.12.2020
  • №1116 от 27.04.2024
  • №5393 от 24.12.2010
  • №1996 от 02.12.2020
  • №1584 от 17.10.2016
  • №2987 от 24.12.2021
  • №323 от 17.02.2020
  • №797 от 24.06.2016
  • №724 от 02.07.2013
  • №845 от 19.04.2019
  • №3232 от 20.12.2022
  • №602 от 02.04.2018
  • №3992 от 06.11.2009
  • №931 от 09.06.2014
  • №711 от 22.03.2022
  • №2349 от 22.10.2021
  • №1202 от 15.10.2013
  • №4069 от 11.11.2009
  • №1282 от 25.06.2018
  • №1062 от 30.05.2018
  • №409 от 02.04.2014
  • №1591 от 20.09.2022
  • №1010 от 08.11.2012
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
