ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры эмиссионные «СПАС-05»

Спектрометры эмиссионные «СПАС-05» предназначены для измерений содержания различных элементов, входящих в состав металлов и сплавов.

Принцип действия спектрометров эмиссионных «СПАС-05» (в дальнейшем - спектрометров) основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от содержания элемента в пробе.

Спектрометры «СПАС-05» по конструктивному исполнению являются настольными приборами и состоят из системы возбуждения спектра, системы регистрации спектра, системы управления подачей аргона, а также встроенного компьютера. Баллон с аргоном высокой (спектральной) чистоты с объемной долей аргона не менее 99,998 %, соединен со спектрометром трубкой из полиэтилена высокого давления. К спектрометру подключаются монитор, клавиатура, мышь, источник бесперебойного питания. В модификации спектрометра СПАС-05 применяется вакуумный насос, соединенный со спектрометром вакуумным шлангом.

Проба, химический состав которой надо определить устанавливается на столик. Электрод через плату разрядника соединен с генератором. Величина промежутка между анализируемым образцом и электродом устанавливается при помощи специального калибра. Промежуток между образцом и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998%). Регулировка потока аргона осуществляется регулятором расхода газа (РРГ). Подача аргона на РРГ осуществляется через газовый клапан. К промежутку между вольфрамовым электродом и образцом прикладывается импульсное напряжение для зажигания периодического разряда униполярного искры, электрод всегда является анодом. Величина и форма напряжения и тока формируются генератором искры. Величина сопротивления в разрядном контуре генератора искры может меняться по команде от встроенного к корпус спектрометра компьютера. Система возбуждения спектра состоит из двух блоков, электрически соединённых между собой: генератора электрических импульсов и схемы разрядника.

Изображение искрового разряда фокусируется при помощи кварцевого конденсора на входную щель полихроматора, собранного по схеме Пашен-Рунге, где раскладывается в спектр при помощи дифракционной решетки. Диаметр круга Роуланда составляет 330 мм. Дифракционная решетка: 2100 штрихов/мм. Разложенный спектр регистрируется при помощи системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС-сенсоров). Конструктивно полихроматор, дифракционная решетка и набор ПЗС-сенсоров располагаются на общем оптическом основании в корпусе спектрометра.

Спектрометры эмиссионные «СПАС-05» выпускаются в трех модификациях: «СПАС-05», «СПАС-05В», «СПАС-05А». Базовая модификация спектрометра «СПАС-05» снабжается вакуумным насосом, соединенным со спектрометром вакуумным шлангом через вакуумный клапан. Вакуумный насос создает в корпусе спектрометра разряжение достаточное для регистрации спектра в области вакуумного ультрафиолета. В модификации «СПАС-05А» для регистрации спектра в области вакуумного ультрафиолета используются инертные свойства аргона, для чего корпус спектрометра заполняется аргоном. Требуемое давление поддерживается с помощью РРГ, управляемого контроллером. Корпус спектрометра модификации «СПАС-05В» не является герметичным и заполнен атмосферным воздухом.

Система регистрации спектра служит для управления, преобразования в цифровой вид и обработки сигналов, получаемых с ПЗС-сенсоров. Система регистрации состоит из нескольких функциональных узлов, они размещены внутри спектрометра. ПЗС-сенсоры преобразуют оптический спектральный сигнал в электрический. Выходные сигналы всех ПЗС-сенсоров передаются на АЦП, затем в компьютер, встроенный в корпус спектрометра. Управление системой регистрации, обработка зарегистрированного спектра и вычисление концентраций химических элементов осуществляется встроенным в корпус спектрометра компьютером при помощи специально программного обеспечения. В целях предотвращения несанкционированного доступа внутрь спектрометра, его корпус опломбирован специальными фирменными наклейками.

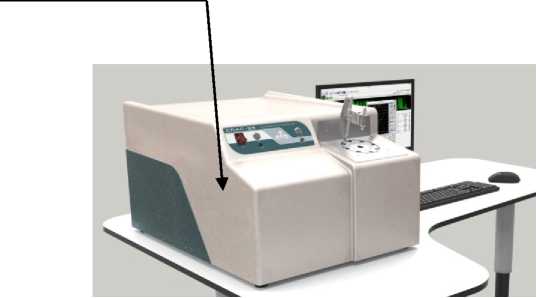

Общий вид спектрометров эмиссионных «СПАС-05» приведен на рисунке 1.

В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование его корпуса в местах крепления панелей посредством применения пломбировочных наклеек. Схема пломбировки приведена на рисунке 2.

Место нанесения

знака поверки

Рисунок 1 - Общий вид спектрометров эмиссионных «СПАС-05»

Рисунок 2 - Схема пломбировки от несанкционированного доступа спектрометров эмиссионных «СПАС-05»

Спектрометры эмиссионные «СПАС-05» оснащаются встроенным программным обеспечением SPAS и/или встроенным программным обеспечением ARKOS, которые управляют работой спектрометров, отображают результаты, обрабатывают, передают и хранят полученные данные. Уровень защиты ПО SPAS от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Уровень защиты ПО ARKOS от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО SPAS и ПО ARKOS на метрологические характеристики спектрометров эмиссионных «СПАС-05» учтено при их нормировании. Идентификационные данные ПО SPAS и ПО ARKOS приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО SPAS и ПО ARKOS

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации спектрометров эмиссионных «СПАС-05» методом компьютерной графики и на заднюю панель корпуса спектрометра в виде специальной таблички.

Таблица 4 - Комплектность спектрометров

осуществляется по документу МП-242-2123-2017 «ГСИ. Спектрометры эмиссионные «СПАС-05». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 29 октября 2019 г.

Основные средства поверки:

- ГСО 10504-2014, стандартные образцы состава сталей углеродистых и легированных. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометр применяется в соответствии с аттестованными методиками (методами) измерений.

4434-005-27534057-2016 с изменением № 1 Спектрометр эмиссионный «СПАС-05» (модификации «СПАС-05», «СПАС-05В», «СПАС-05А»). Технические условия

Общество с ограниченной ответственностью «Актив» (ООО «Актив») ИНН 7805608980

Адрес: 198096, г. Санкт-Петербург, ул. Кронштадтская, д. 8, лит А Телефон\факс: +8 800 302-12-08

Web-сайт: www.spas05.com

Е-mail: sales@spas05.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
