МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИИ ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

21 ноября 2023 г.                                                                   №   2417

от 1^10² до 2Д10⁷ Па для частот от 5^10^-1 до 1^10⁴ Гц и длительностей от 1^10^-5 до 10 с при постоянном давлении до 5^10⁶ Па» (далее - ГОСТ Р 8.801-2012) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.801-2012, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.801-2012, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.801-2012 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3.   Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4.  Управлению метрологии, государственного контроля и надзора

Федерального  агентства  по  техническому  регулированию  и  метрологии

обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального  агентства  по  техническому  регулированию  и  метрологии

в информационно-телекоммуникационной сети «Интернет».

• 5.  Техническому комитету по стандартизации №  206 «Эталоны

и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.801-2012 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2417

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ДАВЛЕНИЯ

• 1.1 Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений переменного давления в диапазоне от 140² до 540⁸ Па и устанавливает порядок передачи единицы давления для области переменного давления от Государственного первичного специального эталона единицы давления для области переменного давления в диапазоне от Г10² до 540⁸ Па, длительностей от 540^-6 до 10 с и частот от 540^-2 до Г10⁴ Гц при постоянном давлении до 840⁶ Па (далее - ГЭТ 131-2023) вторичным и рабочим эталонам, средствам измерений переменного давления с указанием погрешностей и основных методов передачи единицы.

• 1.2 Допускается проводить передачу единицы величины средствам измерений переменного давления, не указанных в данной ГПС, но соответствующих её области применения, с учетом требуемых соотношений пределов допускаемой погрешности и методов передачи единицы.

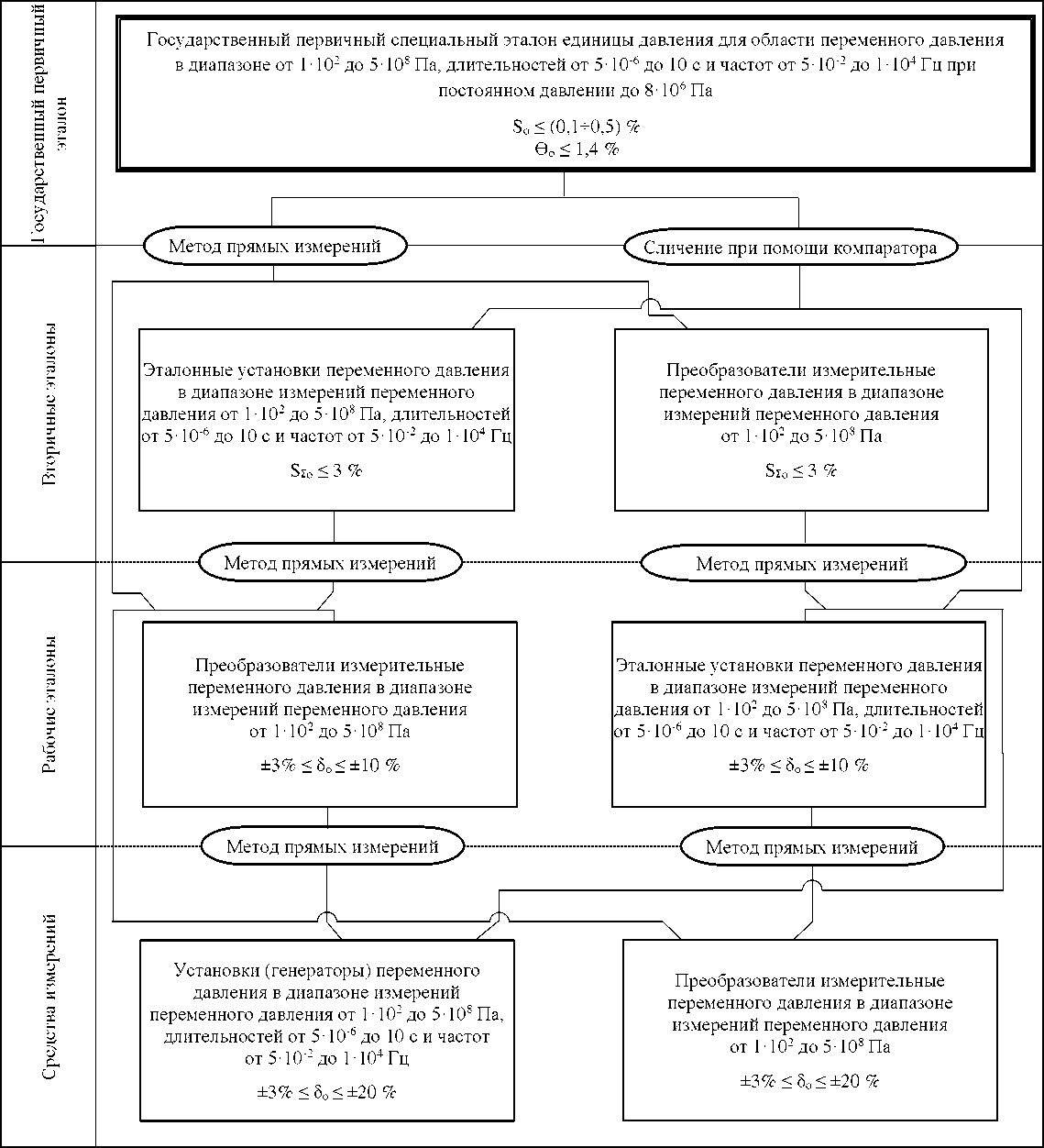

• 1.3 Графическая часть ГПС приведена в Приложении А.

• 2.1 ГЭТ 131-2023 состоит из эталонных установок и компаратора: эталонной установки для воспроизведения гармонического давления

в жидкости УГПД-14 в диапазоне от V10² до V10⁴ Па, частот от 540^-1до V10³ Гц;

эталонной установки для воспроизведения гармонического давления в жидкости DPE-03 в диапазоне от 840³ до V10⁶ Па, частот от 540^-2до 1-10⁴Гц;

эталонной установки для воспроизведения импульсного давления в жидкости БК-7 в диапазоне от V10⁴ до 340⁷ Па, длительностей от 3-10^-3 до 10 мс;

эталонной установки для воспроизведения импульсного давления в жидкости 6909 в диапазоне от 2,540⁶ до 540⁸ Па, длительностей от 540^-3 до V10^-2 с;

эталонной установки для воспроизведения импульсного давления в газе УУТ-9 в диапазоне от V10⁵ до V10⁶ Па, длительностей от 540^-6 - 240^-5 с;

эталонной  установки  для  воспроизведения  переменных  давлений

в жидкости 6904A1 в диапазоне от V10⁶ до 340⁷ Па;

эталонной  установки  для  воспроизведения  переменных  давлений

в жидкости 6906 в диапазоне от 240⁷ до 540⁸ Па;

компаратор (комплект аппаратуры передачи единицы давления для области переменного давления);

• 2.2 ГЭТ 131-2023 обеспечивает воспроизведение единицы давления для области переменного давления в диапазоне от 140² до 540⁸ Па. Диапазон частот, в котором воспроизводят единицу давления для области переменного давления, составляет от 540^-2 до 140⁴ Гц при постоянном давлении до 840⁶ Па. Диапазон длительностей, в котором воспроизводят единицу давления для области переменного давления, составляет от 540^-6 до 10 с.

• 2.3 ГЭТ 131-2023 обеспечивает воспроизведение единицы давления для области переменных давлений при неисключенной систематической погрешности О₀ не превышающей 1,4 % со средним квадратическим отклонением результата измерений S0, от 0,1 до 0,5 % при 11 независимых измерениях.

• 2.4 ГЭТ 131-2023 применяют для передачи единицы давления вторичным эталонам, рабочим эталонам и средствам измерений.

Вторичным эталонам:

эталонным установкам переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

Рабочим эталонам:

эталонным установкам переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

Средствам измерений:

установкам (генераторам) переменного давления методом сличения при помощи компаратора (комплекта аппаратуры передачи единицы давления для области переменного давления);

преобразователям измерительным переменного давления методом прямых измерений.

• 3.1 В качестве вторичных эталонов единицы давления для области переменного давления используют:

преобразователи измерительные переменного давления от 140² до 540⁸ Па;

эталонные установки переменного давления от 140² до 540⁸ Па, длительностей от 540^-6 до 10 с и частот от 540^-2 до 140⁴ Гц.

• 3.2 Средние квадратические отклонения суммарной погрешности Ss₀ вторичных эталонов единицы давления для области переменного давления не должны превышать 3 %.

• 3.3 Вторичные эталоны единицы давления для области переменного давления (преобразователи измерительные переменного давления) применяют для поверки рабочих эталонов - эталонных установок переменного давления и средств измерений - установок (генераторов) переменного давления методом прямых измерений.

• 3.4 Вторичные эталоны единицы давления для области переменного давления (эталонные установки переменного давления) применяют для поверки рабочих эталонов и средств измерений - преобразователей измерительных переменного давления методом прямых измерений.

• 3.5 При передаче единицы величины от вторичных эталонов к рабочим эталонам и средствам измерений соотношение пределов допускаемой погрешности при одних и тех же значениях давления не должно превышать 1:2.

• 4.1 В качестве рабочих эталонов единицы давления для области переменных давлений используют:

преобразователи измерительные переменного давления от 140² до 540⁸ Па;

эталонные установки переменного давления от 140² до 540⁸ Па, длительностей от 540^-6 до 10 с и частот от 540^-2 до 140⁴ Гц.

• 4.2 Пределы допускаемой относительной погрешности рабочих эталонов Зо должны находится в диапазоне от ±3 % до ±10 %.

• 4.3 Рабочие эталоны единицы давления для области переменного давления (преобразователи измерительные переменного давления) применяют для поверки средств измерений - установок (генераторов) переменного давления методом прямых измерений.

• 4.4 Рабочие эталоны единицы давления для области переменного давления (эталонные установки переменного давления) применяют для поверки средств измерений - преобразователей измерительных переменного давления методом прямых измерений.

• 4.5 При передаче единицы величины от рабочих эталонов средствам измерений соотношение пределов допускаемой относительной погрешности при одних и тех же значениях давления не должно превышать 1:2.

• 5.1 В качестве средств измерений используют:

установки (генераторы) переменного давления от 140² до 540⁸ Па, длительностей от 540^-6 до 10 с и частот от 540^-2 до 140⁴ Гц;

преобразователи измерительные переменного давления от 140² до 5Л0⁸ Па.

• 5.2 Пределы допускаемой относительной погрешности средств измерений З0 должны находится в диапазоне от ±3 % до ±20 %.
