ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛО-10

Трансформаторы тока ТЛО-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 10 кВ.

Трансформаторы тока ТЛО-10 являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12. Трансформаторы имеют от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки - вертикально и крепятся к конструкции четырьмя болтами М12.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы тока ТЛО-10 изготавливаются в разных конструктивных исполнениях, отличающихся конфигурацией, метрологическими и техническими характеристиками.

Трансформаторы могут изготавливаться с емкостным делителем совместно с индикатором напряжения, предназначенным для индикации наличия рабочего напряжения на токоведущей шине.

Заводской номер наносится арабскими цифрами справа посередине, а знак утверждения типа в верхнем правом углу таблички технических данных для конструктивных исполнений МхХ в виде шильда с печатью данных полиграфическим способом, для конструктивных исполнений МНхХ в виде металлической таблички с нанесением данных методом лазерной гравировки.

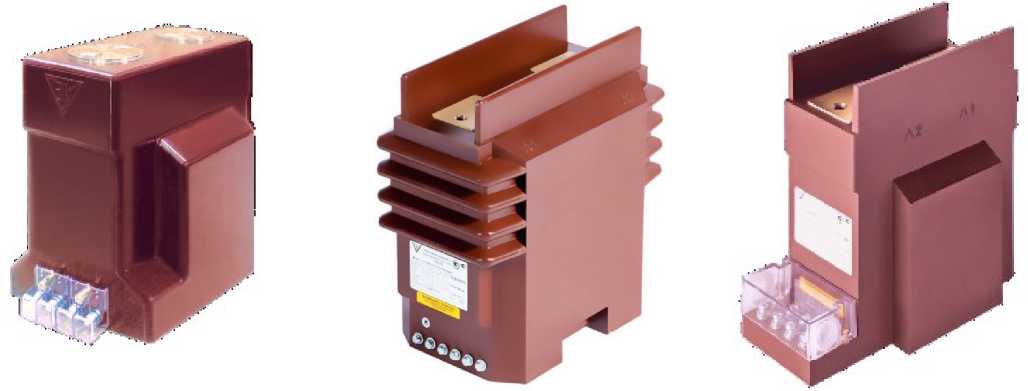

Общий вид трансформаторов представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Структура условного обозначения трансформаторов:

ТЛО - 10 Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)

Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)

Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби)

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби) Конструктивный вариант исполнения: МхХ¹’ ^- трансформатор внутренней установки; МНхХ^{1 2} - трансформатор наружной установки.

_____________________________Номинальное напряжение, кВ_____________________ Трансформатор тока с литой изоляцией, конструкция -опорный

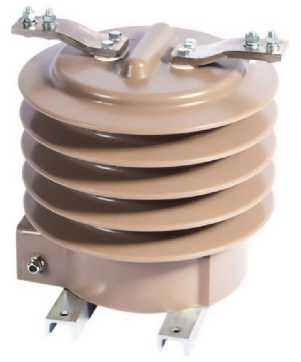

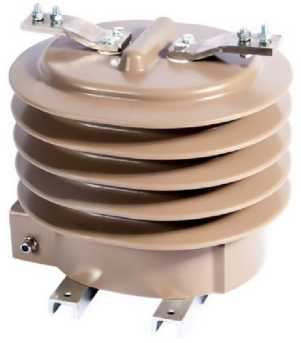

Рисунок 2 - Общий вид трансформаторов наружной установки

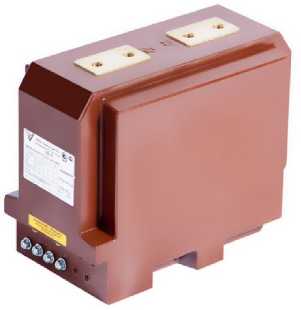

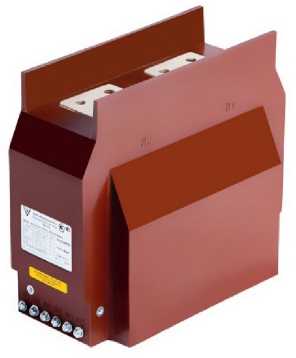

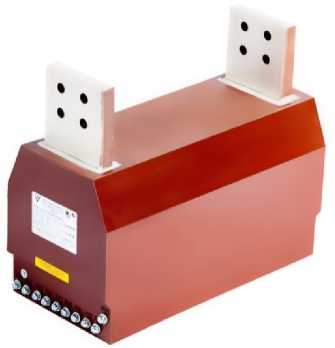

Рисунок 1 - Общий вид трансформаторов внутренней установки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку трансформатора, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Лист № 5 Всего листов 5 Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

приведены в разделе 1 «Назначение» руководства по эксплуатации.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

ТУ 3414-003-52889537-01 «Трансформаторы тока ТЛО-10. Технические условия»

Общество с ограниченной общество «Электрощит-К°» (ООО «Электрощит-К°»)

Адрес деятельности: 249210, Калужская обл., Бабынинский р-н, п. Бабынино, ул. Советская, 24

Место нахождения и адрес юридического лица: 249210, Калужская обл., Бабынинский р-н, п. Бабынино, ул. Советская, 24

ИНН 4001005954

ГЦИ СИ «РОСИСПЫТАНИЯ»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний средств измерений в целях утверждения типа № 30123-10 от 12.02.2010 в части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314019 от 11.04.2022

¹

¹⁾ х - принимает значения от 01 до 80

²

- комбинация букв от А до Z
