ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброанализаторы STD-3300
Назначение средства измеренийВиброанализаторы STD-3300 (далее виброанализаторы) предназначены для измерения среднего квадратического значения (СКЗ) виброускорения и виброскорости.
Описание средства измеренийПринцип действия виброанализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Виброанализатор представляет собой переносной прибор, состоящий из измерительного блока, вибропреобразователей и фазоотметчика.
Измерительный блок имеет два канала для подключения вибропреобразователей и один канал для подключения фазоотметчика или стробоскопа. Измерительный блок состоит из измерительного модуля, формирующего среднее квадратическое значение, амплитудное значение и размах виброускорения и виброскорости, процессора цифровой обработки сигналов, жидкокристаллического дисплея и аккумуляторной батареи. Измерительный блок имеет интерфейс для подключения к персональному компьютеру.
Вибропреобразователь включает в себя пьезоэлектрический акселерометр и предварительный усилитель. Принцип действия пьезоэлектрического акселерометра основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на акселерометр.
В зависимости от требований измерений (характеристики вибрации, диапазона измерения и диапазона частот) в составе виброанализатора используются различные типы вибропреобразователей: ВП-9, ВП-11, ВП-12, CSP-M603C, CSP-M603M, CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1, CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1 и CSP-711-0.
Фазоотметчик служит для формирования сигналов фазовых меток.
Виброанализатор имеет маркировку взрывозащиты 1ExibIIBT3 Х.

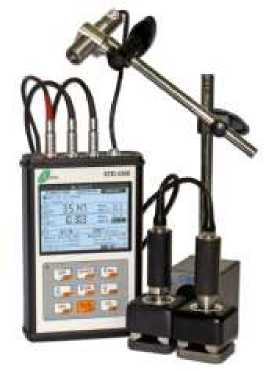

Общий вид виброанализатора STD-3300 представлен на рисунке 1.
Рисунок 1 - Общий вид виброанализатора STD-3300
Программное обеспечениеПрограммное обеспечение (далее ПО) не оказывает влияния на метрологические характеристики.
ПО управляет настройками виброанализатора и предназначено исключительно для удобства работы с анализатором.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
STD3300.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14.8 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
1 |
2 |
|
Диапазоны измерения СКЗ виброускорения для каналов с вибропреобразователями, м/с2: ВП-11, ВП-12, CSP-M603C, CSP-M603М, CSP-711-0 |
от 0,5 до 345 |
|
CSP-601-0 |
от 0,5 до 140 |
|
CSP-601-1 |
от 0,5 до 45 |
|
Диапазоны измерения СКЗ виброскорости для каналов с вибропреобразователями, мм/с: ВП-9, CSP-611-1 |
от 0,5 до 100 |
|
CSP-311-0 |
от 0,5 до 20 |
|
CSP-311-1 |
от 0,5 до 35 |
|
CSP-311-2 |
от 0,5 до 70 |
|
CSP-511-0 |
от 0,5 до 15 |
|
CSP-511-1 |
от 0,5 до 30 |
|
CSP-611-0 |
от 0,5 до 50 |
|
Диапазоны рабочих частот для каналов с вибропреобразователями, Гц: ВП-9 |
от 5 до 2000 |
|
ВП-11 |
от 5 до 5000 |
|
ВП-12 |
от 10 до 5000 |
|
CSP-M603C, CSP-МбОЗМ, CSP-711-0 |
от 2 до 5000 |
|
CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 |
от 0,3 до 1000 |
|
CSP-601-0 |
от 1,5 до 2000 |
|
CSP-601-1, CSP-611-1 |
от 4 до 2500 |
|
CSP-611-0 |
от 0,5 до 2000 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовой частоте 80 Гц в диапазонах измерений для всех моделей вибропреобразователей, % |
±5 |
|
Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения и виброскорости в рабочих диапазонах частот для всех моделей вибропреобразователей, % |
±10 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, %/ оС |
0,2 |
|
Условия эксплуатации: рабочий диапазон температур, оС: измерительный блок вибропреобразователи ВП-9, ВП-11 вибропреобразователь ВП-12 датчик вибропреобразователь ВП-12 усилитель вибропреобразователь CSP-M603C вибропреобразователь CSP-M603M вибропреобразователи CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 вибропреобразователи CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
от -20 до +50 от -40 до +85 от -40 до +250 от -40 до +85 от -54 до +121 от -54 до +85 от -40 до +100 от -40 до +85 |
|
Габаритные размеры, мм, не более: измерительный блок (высота х длина х ширина) вибропреобразователи (диаметр х высота): ВП-9, ВП-11 ВП-12 с кабелем CSP-M603C, CSP-M603M CSP-311-0, CSP-311-1, CSP-311-2; CSP-511-0, CSP-511-1 CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
170 х 110 х 35 0 22 х 800 0 35 х 800 0 20 х 45 0 32 х 800 0 22 х 800 |
|
Масса, кг, не более: измерительный блок вибропреобразователи: ВП-9, ВП-11 ВП-12 с кабелем CSP-M603C, CSP-M603M CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
0,8 0,2 0,35 0,06 0,26 0,22 |
наносится на корпус виброанализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность виброанализатора STD-3300
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Виброанализатор STD-3300 в составе: измерительный блок вибропреобразователи вибропреобразователь вибропреобразователи |
ВП-9, ВП-11, CSP-M603C или CSP-M603M ВП-12 CSP-311-х, CSP-511-х, CSP-601-х, CSP-611-х, CSP-711-0 |
1 шт. до 2 шт. (по согласованию с заказчиком) Опцион. Опцион. |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Держатель магнитный |
ДМ-6 |
2 шт. |
|
Щуп (наконечник) |
2 шт. | |
|
Фазоотметчик ТО-3300-3 |
1 шт. | |
|
Фазоотметчик LT-3300-3 |
Опцион. | |
|
Штатив фазоотметчика |
1 шт. | |
|
Стробоскоп |
Опцион. | |
|
Удлинительный кабель СН/СН-10 |
Опцион. | |
|
Удлинительный кабель СН/СН-20 |
Опцион. | |
|
Удлинительный кабель |
AUX/AUX-10 |
Опцион. |
|
Удлинительный кабель |
AUX/AUX-20 |
Опцион. |
|
Кабель |
CH/MS3106.2-2 |
Опцион. |
|
Кабель |
CH/MS3106.3-2 |
Опцион. |
|
Удлинительный кабель |
CH/BNC-4 |
Опцион. |
|
Кабель-адаптер |
CH-BNC 24-4 |
Опцион. |
|
Кабель-адаптер |
AUX3- BNC |
Опцион. |
|
USB-кабель связи с ПК |
1 шт. | |
|
Тройник (Разветвитель кабельный, разъем Fisher 3-х контактный) |
AUX- AUX/Power(3p) |
Опцион. |
|
Зарядное устройство |
1 шт. | |
|
Футляр |
1 шт. | |
|
Руководство по эксплуатации |
КЕДР. 468189.006 РЭ |
1 экз. |
|
Программное обеспечение. Руководство пользователя |
1 экз. | |
|
Паспорт |
КЕДР. 468189.006 ПС |
1 экз. |
|
Методика поверки |
КЕДР. 468189.006 МП |
1 экз. |
|
Упаковка |
1 шт. |
осуществляется по документу КЕДР. 468189.006 МП «Виброанализатор STD-3300». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17.06.2013 г.
Основные средства поверки: виброустановка калибровочная DVC-500 (Госреестр СИ № 42927-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброанализаторам STD-3300ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10"1 2Ч04 Гц».
Технические условия ТУ 4277-020-18579242-13 (КЕДР. 468189.006 ТУ).
ИзготовительОбщество с ограниченной ответственностью «Торговый дом «Технекон»
(ООО «ТД «Технекон»)
ИНН 7701336185
Адрес: 117418, г. Москва, ул. Новочеремушкинская, д. 63, корпус 2, эт. 2, пом. XV, ком. 2 Тел./факс: (499) 744-6016; (499) 744-6015
Е-mail: sales@tehnekon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
