№2352 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226395
О внесении изменений в описание типа на анализаторы вольтамперометрические АВС-1.1
Приказы по основной деятельности по агентству Вн. Приказ № 2352 от 31.12.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2352
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы вольтамперометрические АВС-1.1
Назначение средства измеренийАнализаторы вольтамперометрические АВС-1.1 (далее - анализаторы) предназначены для измерения массовой концентрации различных элементов - медь, свинец, кадмий, цинк, ртуть, никель, висмут, мышьяк, йод, селен, марганец и др. в соответствии с аттестованными или стандартизованными в установленном порядке методиками измерений.
Описание средства измеренийАнализаторы представляют из себя автоматизированную систему, состоящую из микропроцессорного блока, встроенного электрохимического датчика и измерительной ячейки с комплектом электродов. Основными режимами работы анализаторов является постоянно-токовая полярография и переменно-токовая квадратноволновая инверсионная вольтамперометрия. Анализаторы подключаются к персональному компьютеру, совместимому с IBM PC. Управление анализатором и отработка результатов измерений осуществляется с помощью специальной программы, входящей в комплект поставки.
Внешний вид анализатора вольтамперометрического АВС-1.1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и знака утверждения типа представлены на рисунке 2.

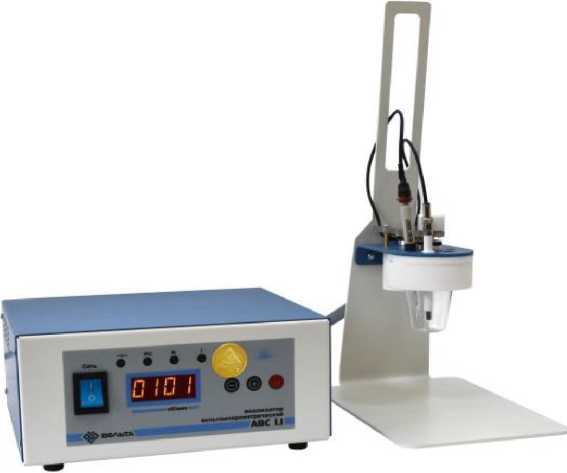

Рисунок 1 - Внешний вид анализатора
©©•
Место нанесения знака поверки/ Место знака утверждения типа
Место пломбировки от несанкционированного доступа

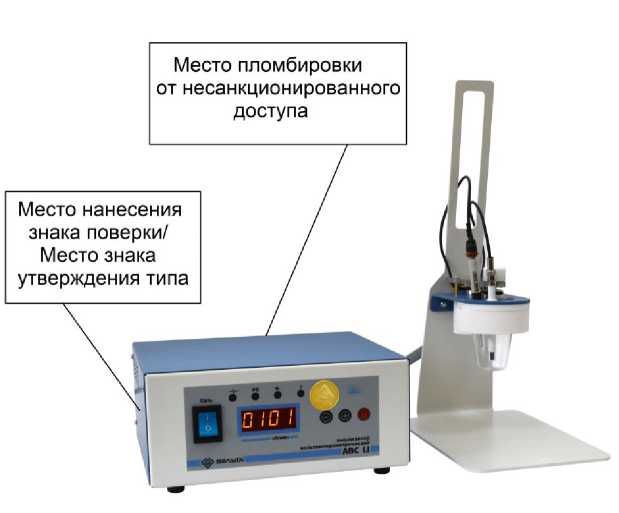

Рисунок 2 - Место пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (при наличии) и знака утверждения типа
Программное обеспечение
Программное обеспечение анализатора предназначено для управления его работой и процессом измерений.
Внешнее ПО версии 1.6 и выше устанавливается на персональном компьютере, с помощью которого обеспечивается управление анализатором, обработка, вывод и хранение результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AVS2 |
|
Номер версии (идентификационный номер) ПО |
1.6 и выше |
|
Цифровой идентификатор ПО |
Является переменной контрольной суммой исполняемого кода; алгоритм вычисления CRC32 |
Защита программного обеспечения от преднамеренных изменений осуществляется наличием пароля, которым владеет производитель. Уровень защиты по Р 50.2.077-2014 - «средний».
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой концентрации (по контрольным растворам ионов Cd2+), мкг/дм3 |
От 0,1 до 500 |
|
Пределы допускаемых значений: СКО случайной составляющей погрешности (по контрольным растворам Cd2+), %:
|
20 15 |
|
Наименование характеристики |
Значение характеристики |
|
Систематическая составляющая погрешности (по контрольным раство- | |
|
рам ионов Cd2+), %: | |
|
- в диапазоне от 0,1 до 10 мкг/дм3 |
± 20 |
|
- в диапазоне св. 10 до 500 мкг/дм3 |
± 15 |
|
Диапазон установки начального и конечного поляризующих напряже- | |
|
ний, В |
От - 4 до + 4 |
|
Пределы допускаемой абсолютной погрешности установки начального и конечного поляризующих напряжений, мВ |
± 10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Габаритные размеры измерительного блока, мм |
длина |
ширина |
высота |
|
251 |
243 |
117 | |
|
Габаритные размеры электрохимического датчика, мм |
длина |
ширина |
высота |
|
160 |
255 |
400 | |
|
Масса измерительного блока в комплекте с электрохимическим датчиком, кг, не более |
6 | ||
|
Напряжение питания от сети переменного тока, В |
220 ±22 | ||
|
Частота питающей сети, Гц |
50 ± 1 | ||
|
Потребляемая мощность, В^А, не более |
20 | ||
|
Средний срок службы, лет |
5 | ||
|
Вероятность безотказной работы за 1000 ч, не менее |
0,8 | ||
|
Условия эксплуатации:
|
От 10 до 35 От 608 до 800 От 30 до 80 | ||
наносится на титульный лист паспорта методом компьютерной графики и на заднюю поверхность анализатора.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный микропроцессорный блок с электрохимическим датчиком |
1 шт. | |
|
Диск с ПО версия AVS2 |
1 шт. | |
|
Стеклоуглеродный измерительный электрод |
2 шт. | |
|
Электрохимическая ячейка |
2 шт. | |
|
Электрод сравнения |
1 шт. | |
|
Вспомогательный электрод |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 203-0099-2010 |
1 экз. |
|
Кабель питания |
1 шт. |
|
Кабель для подключения ПК |
1 шт. |
осуществляется по документу МП 203-0099-2010 «Анализатор вольтамперометрический АВС-1.1. Методика поверки», согласованному ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2010 года.
Основные средства поверки:
-
- вольтметр В7-27А/1 (Госреестр № 6396-77);
-
- стандартные образцы состава ионов кадмия ГСО 7874-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к анализаторам вольтамперометрическим АВС-1.1
ГОСТ 22729-84 Анализаторы жидкости. ГСП. Общие технические условия
Технические условия ТУ 4300-022-27458903-09 с Изменением № 1 от 22.09.2014
ИзготовительОбщество с ограниченной ответственностью «Научно-техническая фирма «Вольта» (ООО «НТФ «Вольта»)
ИНН 7813044550
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д. 150, ХИМАНАЛИТ Телефон: 8 (812) 786-65-89, 8 (812) 786-72-89
Испытательный центрФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский проспект, д. 19
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2352______
Москва
О внесении изменений в описание типа на анализаторы вольтамперометрические АВС-1.1
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Научно-техническая фирма «Вольта» от 14 мая 2020 г. № 145/1 приказываю:
-
1. Утвердить новую редакцию описания типа на анализаторы вольтамперометрические АВС-1.1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 45058-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
