Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1738

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные электронные ВЭП

Весы платформенные электронные ВЭП (далее - весы) предназначены для измерений массы грузов.

Конструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации, может состоять из одной, двух или трех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика.

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

дат-рил; со-

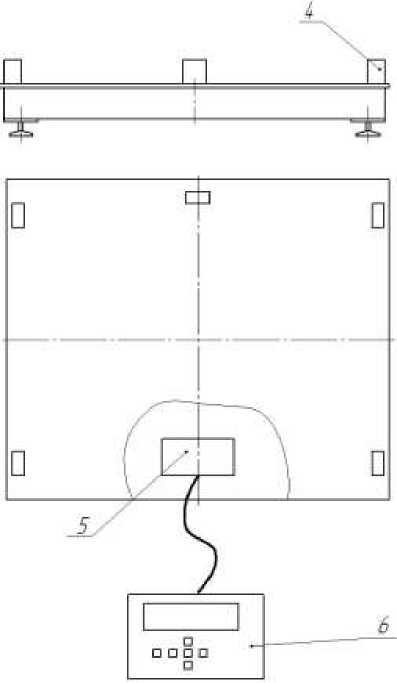

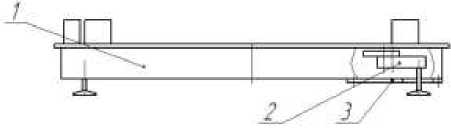

Рисунок 1 - Общий вид весов (1 - платформа; 2 - весоизмерительный тензорезисторный чик; 3 - крышка; 4 - элементы для установки пе-5 - соединительная коробка; 6 - электронное весоизмерительное устройство)

КВ-007КП

КВ-007КМ

КВ-107КС

Преобразователи весоизмерительные КВ

ТВ003/09

Преобразователь весоизмерительный ТВ

IT1000

IT3000AP       ГГ3000М      IT6000E

IT8000E

Приборы весоизмерительные IT

CI-200D

CI-201D

CI-600D

Терминалы весоизмерительные CI, NT

Прибор весоизмерительный CI-2001A

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в цифровой или аналоговый электрический сигнал, пропорциональный его массе.

Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госре-естр

№ 57674-14);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);

• - датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (Госреестр № 67871-17);

• - датчики весоизмерительные тензорезисторные ST, SHB, изготовитель - ООО «ЮжноУральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);

• - датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - Фирма "BIGMA Messtechnik GmbH", Германия; (Госреестр № 68746-17);

• - датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);

• - датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14);

• - датчики весоизмерительные сжатия RC3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12).

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 761-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

В качестве индикатора используются:

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-2001A, изготовитель -фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);

• - преобразователь весоизмерительный ТВ-003/09 изготовитель - ООО «ЮжноУральский Весовой Завод» г. Уфа;

• - преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;

• - приборы весоизмерительные IT, модификации IT1000, IT3000AP, IT6000E, IT8000E, IT6000ET, IT8000ET изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16).

В качестве терминала используются:

• - приборы весоизмерительные IT, модификации IT3000M, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);

• - приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13).

Общий вид электронных весоизмерительных устройств приведен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов платформенных электронных ВЭП имеют обозначение:

ВЭП-Н-(Х)-(В)(П)-И, где:

Н - Максимальная нагрузка (Max), т.: 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 80.

X - индекс эксплуатационного назначения весов (Н-платформенные низкопрофильные, П-напольные, В-врезные, С-для взвешивания скота);

В - взрывозащищенное исполнение электротехнических устройств весов;

П - противоударные (для весов, выполненных не в противоударном исполнении индекс отсутствует);

Y - условное обозначение материала (К- конструкционная сталь, Н-нержавеющая сталь);

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.

Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба).

1

--- ■—J г—3—

Рисунок 3 - Схема пломбировки соединительной коробки

1

Прибор весоизмерительный CI-2001A

CI-200D, CI-201D

NT-580D

CI-600D

Терминалы весоизмерительные CI, NT

1

Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)

Перемычка W1

Для IT3000M

Приборы весоизмерительные IT

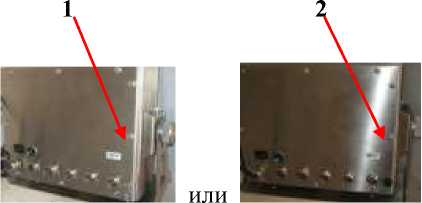

Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

• - в индикаторах CI-2001A, ТВ-003/09, КВ-007 - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в приборах весоизмерительных IT3000M - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;

- в приборах весоизмерительных IT1000, IT3000AP, IT6000E, IP8000ET - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2

Таблица 3

Окончание таблицы 3

Диапазон температуры для ГПУ, °С,

• - при использовании датчиков ST, SHB.......................................................

• - при использовании датчиков BGS, BGM...................................................

• - при использовании датчиков С16А и C16i................................................

• - при использовании датчиков MB-150........................................................

  от минус 40 до плюс 50; от минус 40 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40; .от минус 10 до плюс 40.

  .от минус 30 до плюс 40; .от минус 10 до плюс 40; .от минус 10 до плюс 40;

  от минус 10 до плюс 40.

  ^^0+10% . .....................²²⁰ -15% ;

• - при использовании датчиков WBK............................................................

• - при использовании датчиков WBK-D........................................................

• - при использовании датчиков ZSF, YBS.....................................................

• - при использовании датчиков QS................................................................

• - при использовании датчиков RC3..............................................................

Диапазон температуры для индикатора (терминала), °С:

• - при использовании КВ-007КП(КМ), ТВ-003/09.......................................

• - при использовании КВ-107КС.................................................................. .

• - при использовании CI, IT..........................................................

• - при использовании CI-200D, CI-201D, NT-580D, CI-600D.................

Параметры электропитания от сети переменного тока:

напряжение, В.................................................................

частота, Гц...............................................................................................50±1;

Параметры электропитания от сети постоянного тока (аккумуляторной батареи):

напряжение, В................................................................................................6.

наносится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Весы                                                             1 шт.

Руководство по эксплуатации. Паспорт                                   1 экз.

Руководство по эксплуатации. Паспорт на электронное весоизмерительное устройство                                          1 экз.

осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 761-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № РЭ 4274-001-15285126-12.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 4274-001-15285126-12 «Весы платформенные электронные ВЭП»

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)

ИНН 0256013376

Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, корпус 6 Фактический адрес: 453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1 Тел./факс: (34792) 4-71-08 / (34792) 4-71-09

E-mail: zavod@uuvz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, 46 Тел./факс: (495) 437-55-77 / (495) 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Тел.: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
