№2216 от 12.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 600254
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2216 от 12.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
12 сентября 2024 г.
№ 2216
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания
прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
< >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___ 2024 г.
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Счетчики электрической энергии однофазные многофункцион альные |
КВАНТ ST 1000-9 |
0712010000 010, 0511030013 173, 0214030012 461 |
71483-18 |
РТ-МП-5268- 551-2018 |
МП-НИЦЭ- 045-24 |
31.05. 2024 |
Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»), г. Владимир |
ООО «НИЦ «ЭНЕРГО», г. Москва | |||
|
2. |
Хроматографы жидкостные |
LicArt 62 |
LC002A, LC001A |
88378-23 |
МП-242-2513 2022 |
МП 205-15 2024 |
10.06. 2024 |
Общество с ограниченной ответственностью «Лабконцепт» (ООО «Лабконцепт»), г. Санкт-Петербург |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2024 г. № 2216
Лист № 1
Всего листов 11
Регистрационный № 71483-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9
Назначение средства измеренийСчетчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9 (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, измерений хода часов, отрицательного и положительного отклонений напряжения.
Описание средства измеренийПринцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока в зависимости от исполнения), микроконтроллер,
энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), до четырех отдельных гальванически развязанных от сети дискретных выходов, до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже. Структура условного обозначения:
КВАНТ ST 1000-- Х - 5(60) N - 1/2 - Rx P B In On Х U Х E -SMA
9
Наличие разъема SMA для подключения внешней антенны
Наличие интерфейса Ethernet
Наличие встроенного модема:
G3 - встроенный GSM/GPRS модем c поддержкой 3G/4G
GT2 - встроенный GPRS/NB-IoT модем с поддержкой GSM/LTE Cat.NB
Наличие резервного питания
Наличие радио интерфейса:
Z - ZigBee
F1 - радиоинтерфейс 433 МГц
F2 - радиоинтерфейс 868 МГц
L1 - радиоинтерфейс LPWAN 433 МГц
L2 - радиоинтерфейс LPWAN 868 МГц
Наличие дискретного выхода
n - количество выходов, если более 1
Наличие дискретного входа
n - количество входов, если более 1
Наличие реле управления нагрузкой
Наличие интерфейса PLC
Наличие интерфейса RS-485:
R - Один интерфейс
R2 - Два интерфейса
Класс точности Активной/Реактивной энергии
Измерение тока нейтрали
Номинальный ток (Максимальный ток) -
А
Вариант исполнения корпуса:
W - Установка на щиток
W2 - Установка на щиток, модификация
2
С - установка на опору
Наименование
При обозначении.
отсутствии опции отсутствует и соответствующий символ в условном
Счетчики ведут учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.
Счетчики содержат в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
-
- текущего времени и даты;
-
- количества электрической независимо от тарифного расписания;
-
- количества электрической раздельно по действующим тарифам;
-
- количества электрической
энергии нарастающим итогом суммарно
энергии
энергии раздельно по действующим тарифам на начало месяца;
-
- количества электрической энергии раздельно по действующим тарифам на начало суток;
-
- количества электрической энергии
|
нарастающим |
итогом |
суммарно |
|
нарастающим |
итогом |
суммарно |
|
нарастающим |
итогом |
суммарно |
|
нарастающим |
итогом |
суммарно |
и
и
и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной
30 или 60 минут (только при установленном интервале
30 или 60 минут).
Учет электрической энергии счетчиками производится от направления.
Счетчики дополнительно обеспечивают измерение (контрольные, метрологически ненормированные параметры):
за
усреднения
по модулю,
следующих
интервал мощности
независимо
параметров
- отклонения частоты, длительности и глубины провала напряжения, длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Счетчики соответствую классу S при измерении положительного и отрицательного отклонения напряжения согласно ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013).
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
-
- адреса счетчика (от 1 до 65000);
-
- заводского номера счетчика (до 30 символов);
-
- текущего времени и даты;
-
- величины суточной коррекции хода часов;
-
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2 ч 00 мин в последнее воскресенье марта, переход на зимнее время осуществляется в 3 ч 00 мин в последнее воскресенье октября);
-
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
-
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
-
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчики обеспечивают фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора с фиксацией значений силы тока и коэффициента мощности перед отключением.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).
Заводской номер наносится на корпус любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера и индикаторного устройства представлен на рисунках 1-4. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

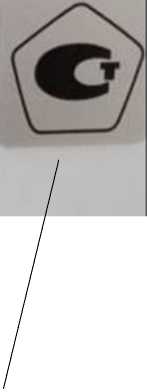

Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломба с нанесением знака поверки

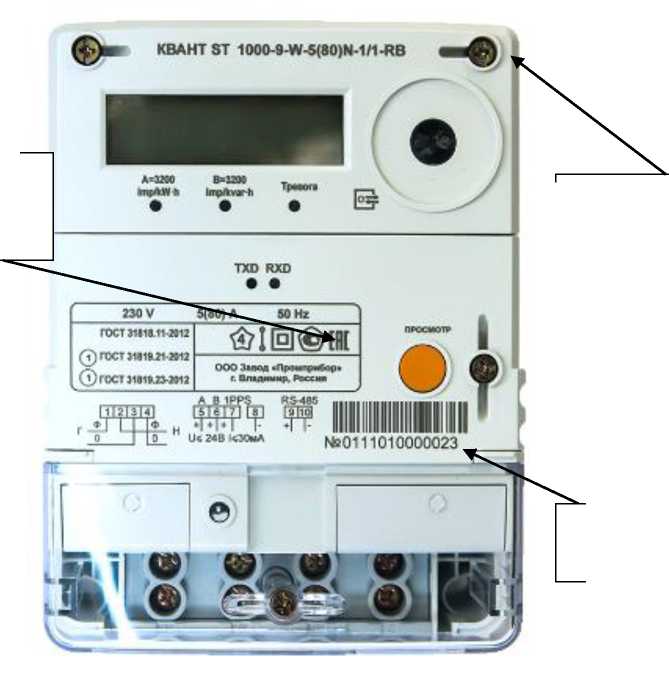

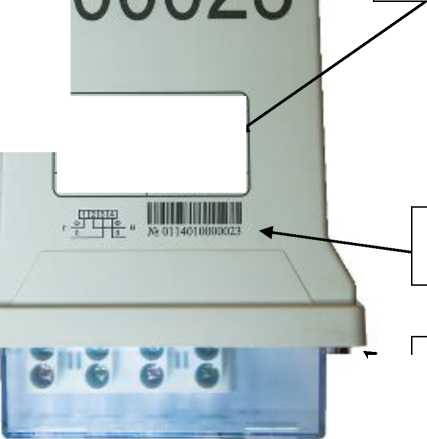

Рисунок 1 - Общий вид счетчика в исполнении корпуса типа W с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

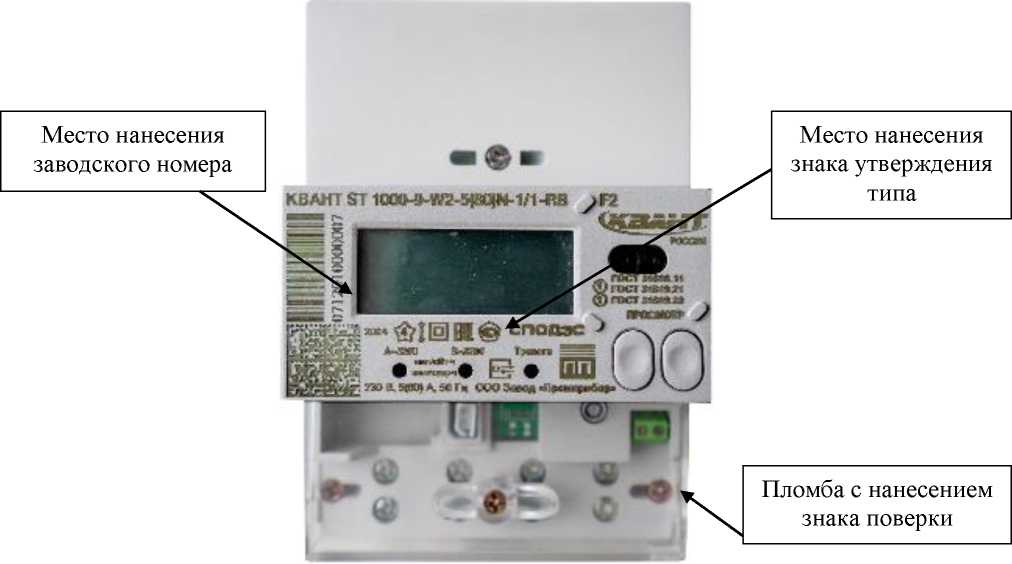

Рисунок 2 - Общий вид счетчика в исполнении корпуса типа W2 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
LI
Место нанесения
заводского номера
XI Пломба с нанесением знака поверки
Рисунок 3 - Общий вид счетчика в исполнении корпуса типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
|
* * «АМТ S7 1«n*»^4<taiN-1l1-eF | |
|
0)7 H»IiA wru . | |
|
Г9ст)!ав.пак ^Г0СП1И>Л-Х«г Cpraet>io»ai: |
b<4m M*«wk *««*•><. |
|
:w Juu • .fw«— | |

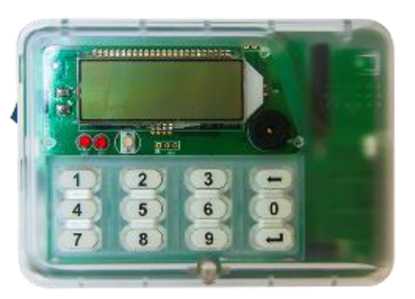

Рисунок 4 - Общий вид индикаторного устройства
Программное обеспечениеПрограммное обеспечение (далее - ПО) счетчика является встроенным ПО.
Встроенное ПО счетчиков разделено на метрологически значимую и метрологически незначимую части и записывается в счетчик на стадии его производства.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.
Метрологически значимая часть ПО располагается в отдельной области памяти и защищена от изменений контрольной суммой. Возможность прикладного изменения метрологически значимой части ПО исключена.
Счетчики обеспечивают возможность обновления метрологически незначимой части программного обеспечения без воздействия на метрологически значимую часть.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на метрологически значимую часть встроенного ПО счетчиков и измерительную информацию.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) для вариантов исполнений |
КВАНТ ST 1000-9-W КВАНТ ST 1000-9-W2 |
КВАНТ ST 1000-9-C |
|
Идентификационное наименование ПО |
ST1000-9-W |
ST1000-9-C |
|
Номер версии (идентификационный номер) ПО |
1.Х1) | |
|
Цифровой идентификатор ПО |
2CBD |
E639 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
|
1) 1 - метрологически значимая неизменяемая часть. X - метрологически незначимая изменяемая часть, может быть представлена целыми числами от 0 до 9. | ||
Таблица 2 - Классы точности счетчиков
|
Символы в условном обозначении |
Класс точности при измерении энергии | |
|
Активной (по ГОСТ 31819.21-2012) |
Реактивной (по ГОСТ 31819.23-2012) | |
|
КВАНТ ST 1000-9-x-x-1-x x |
1 |
- |
|
КВАНТ ST 1000-9-x-x-1/1-x x |
1 |
1 |
|
КВАНТ ST 1000-9-x-x-1/2-x x |
1 |
2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения
токов счетчиков
|
Класс точности счетчика | |||
|
1 ГОСТ 31819.21-2012 |
1 ГОСТ 31819.23-2012 |
2 ГОСТ 31819.23-2012 | |
|
Стартовый ток |
0,004 1б |
0,004 1б |
0,005 1б |
Метрологические и технические характеристики приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение Uhom, В |
230 |
|
Базовый ток 1б, А |
5; 10 |
|
Максимальный ток 1мак.. А |
50; 60; 80; 100 |
|
Диапазон входных сигналов:
|
от 0,051б до 1макс (от 0,75 до 1,2) Uhom 0,8 (емкостная) от 1,0 до 0,5 (индуктивная) |
|
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц |
50±7,5 |
|
Пределы основной абсолютной погрешности хода часов при штатном электрическом питании и питании от батареи, c/сут |
±0,5 |
|
Пределы основной абсолютной погрешности хода часов при отключенном питании счетчика, с/сут |
+1 |
|
Средний температурный коэффициент хода часов в диапазоне рабочих температур, (с/сут)/°С |
±0,03 |
|
Диапазон измерений положительного отклонения напряжения, % от Uhom |
от 0 до 20 |
|
Диапазон измерений отрицательного отклонения напряжения, % от Uhom |
от 0 до 25 |
|
Пределы допускаемой относительной погрешности измерений положительного и отрицательного отклонения напряжения, % |
±0,4 |
|
Нормальные условия измерений, °С
|
от +21 до +25 от 40 до 80 от 96 до 104 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
от 800 до 3200 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
от 800 до 3200 |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой | |
|
цепью напряжения при номинальном значении напряжения, В •А (Вт), не более |
10 (2) |
|
Длительность хранения информации при |
30 |
|
отключении питания, лет, не менее | |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не менее |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее - для счетчиков только активной энергии |
24 |
|
- для счетчиков активной и реактивной энергии |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее - для счетчиков только активной энергии |
93 |
|
- для счетчиков активной и реактивной энергии |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее | |
|
- для счетчиков только активной энергии |
93 |
|
- для счетчиков активной и реактивной энергии |
128 |
|
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, суток, | |
|
не менее |
93 |
|
128 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток1), не менее | |
|
- для счетчиков только активной энергии |
93 |
|
- для счетчиков активной и реактивной энергии |
128 |
|
Количество записей в журнале событий, не менее - для счетчиков только активной энергии |
384 |
|
- для счетчиков активной и реактивной энергии |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков только активной энергии |
1 |
|
- для счетчиков активной и реактивной энергии |
2 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP51, IP64 |
|
Наименование характеристики |
Значение |
|
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
|
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W - W2 - C |
200x133x77 150x100x77 240x165x82 |
|
Условия эксплуатации:
|
от -40 до +70 от 40 до 80 от 96 до 104 |
|
Масса, кг, не более |
1,5 |
|
1) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения рассчитываегся .• формуле dmuh • 'е 1тек " екУщ"й ингервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный КВАНТ ST 1000-91) |
ВЛСТ 418.00.000 |
1 шт. |
|
Пломба свинцовая2) |
- |
1 - 3 шт. |
|
Леска пломбировочная2) |
- |
1 - 3 шт. |
|
Формуляр3) |
ВЛСТ 418.00.000 ФО |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации4) |
ВЛСТ 418.00.000 РЭ |
1 экз. |
|
Методика поверки4) |
- |
1 экз. |
|
Руководство оператора |
ВЛСТ 418.00.000 РО |
1 экз. |
|
Индикаторное устройство5) |
- |
1 шт. |
|
Кронштейн для крепления на опоре ЛЭП5) |
- |
1 шт. |
|
Упаковка (Потребительская тара) |
- |
1 шт. |
|
Конфигурационное программное обеспечение6) |
- |
1 шт. |
| ||
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и ВЛСТ 418.00.000 РЭ.
работа» руководства по эксплуатации
для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для переменного тока. Частные требования. Часть 21. классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для переменного тока. Частные требования. Часть энергии»;
измерения электрической Статические счетчики активной
энергии энергии
энергии
измерения электрической
23. Статические счетчики реактивной
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13);
ТУ 422860-418-10485056-17 «Счётчики электрической энергии однофазные многофункциональные КВАНТ ST 1000-9. Технические условия».
Изготовитель
Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»)
ИНН 3328437830
Юридический адрес: 600014, г. Владимир, ул. Лакина, д. 8, помещ. 59
Адрес места осуществления деятельности: 600014, г. Владимир, ул. Лакина, д. 8 Телефон (факс): (4922) 53-33-77, 53-86-10
Web-сайт http://www.sicon.ru
E-mail support@sicon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2024 г. № 2216
Лист № 1
Всего листов 15
Регистрационный № 88378-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные LicArt 62
Назначение средства измерений
Хроматографы жидкостные LicArt 62 предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Описание средства измерений
Принцип действия в хроматографической колонке фазы. Время удерживания и
хроматографов основан на разделении веществ с последующим их детектированием в потоке подвижной площадь соответствующего выходного сигнала (пика) используются для идентификации и количественного определения содержания вещества в анализируемом образце.
Хроматографы представляют собой модульные стационарные лабораторные приборы, состоящие из насоса, дозатора пробы, термостата с хроматографической колонкой и детектора.
В зависимости от решаемой задачи в состав хроматографов LicArt 62 могут входить насосы изократические (изократический насос IP-62, изократический насос с дегазатором IP-62d, изократический насос с дегазатором для нормальной фазы IP-62dn) и насосы градиентные (четырехканальный градиентный насос с дегазатором QP-62d, четырехканальный градиентный насос с дегазатором для нормальной фазы QP-62dn, бинарный насос BP-62, бинарный насос с дегазатором BP-62d, бинарный насос с дегазатором для нормальной фазы BP-62dn); дозатор пробы (ручной или автоматический - автодозатор, а именно, автодозатор S-42, автодозатор с модулем для дегазации промывочного раствора S-42d или S-103d, автодозатор с модулем для дегазации промывочного раствора с функцией охлаждения S-42dс или S-103dс; термостат колонок T-85, термостат колонок с функцией охлаждения T-85С, термостат колонок с функцией охлаждения увеличенного объема T-90CL (модификация 1 и модификация 2); один или несколько детекторов из следующего перечня: спектрофотометрический детектор UV-62; диодно-матричный детектор DAD-62, □А0-62Е; рефрактометрический детектор RID-62E; спектрофлуориметрический детектор RF-62, RF-62E; детектор испарительного светорассеяния ELSD-62, ELSD-62E; детектор амперометрический ED-8 марки SILab. Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.
Общий вид хроматографов LicArt 62 приведен на рисунке 1. Вид лицевых панелей детекторов приведен на рисунках 2 - 9.
Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами приведен на рисунке 10.
Нанесение знака поверки на хроматограф не предусмотрено.
Заводские номера в формате буквенно-цифровых обозначений, состоящих из арабских цифр и букв латинского алфавита, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся на информационные таблички (шильды), которые расположены на задней панели.
Пломбирование хроматографа осуществляется путем наклейки на корпус модулей хроматографа контрольной этикетки (рисунок 11). Этикетка приклеивается с боковой стороны модулей на месте стыка верхней крышки и левой панели, а также верхней крышки и правой панели для всех модулей кроме RID-62E, RF-62E, ELSD-62E, DAD-62E и ELSD-62. Для перечисленных модулей контрольная этикетка приклеивается на стык задней и правой или левой панелей модулей. Места пломбирования приведены на рисунках 12-17. Пломбирование детектора амперометрического ED-8 марки SILab не предусмотрено.

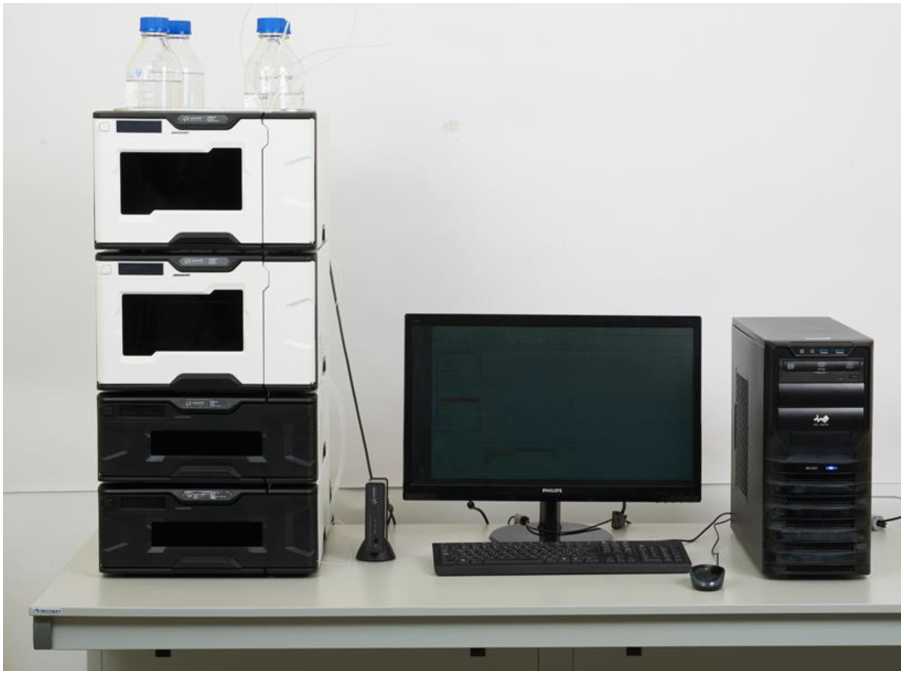

Рисунок 1 - Общий вид хроматографов LicArt 62

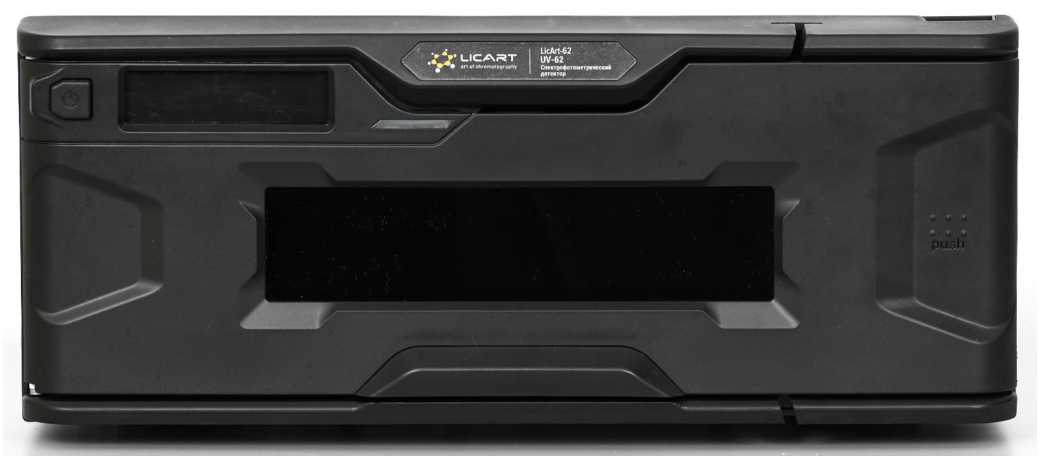

Рисунок 2 - Спектрофотометрический детектор UV-62 (лицевая панель)
Диодно-матричный детектор DAD-62 (лицевая панель)

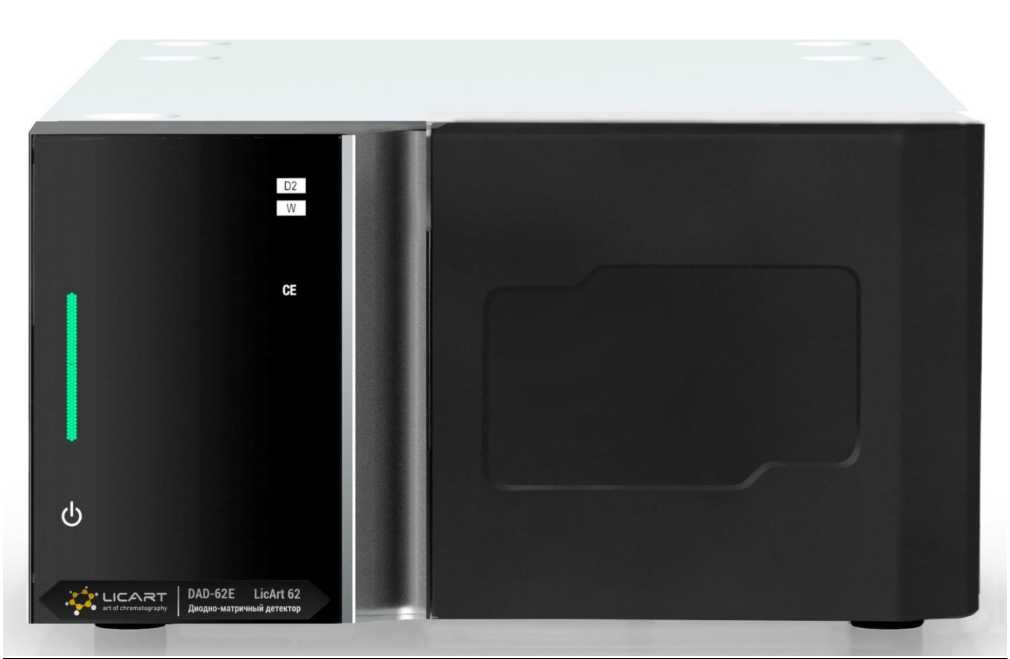

Рисунок 3 - Диодно-матричный детектор DAD-62E (лицевая панель)

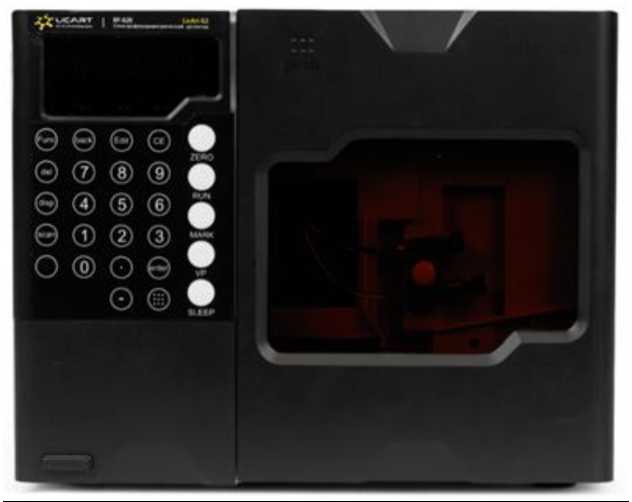

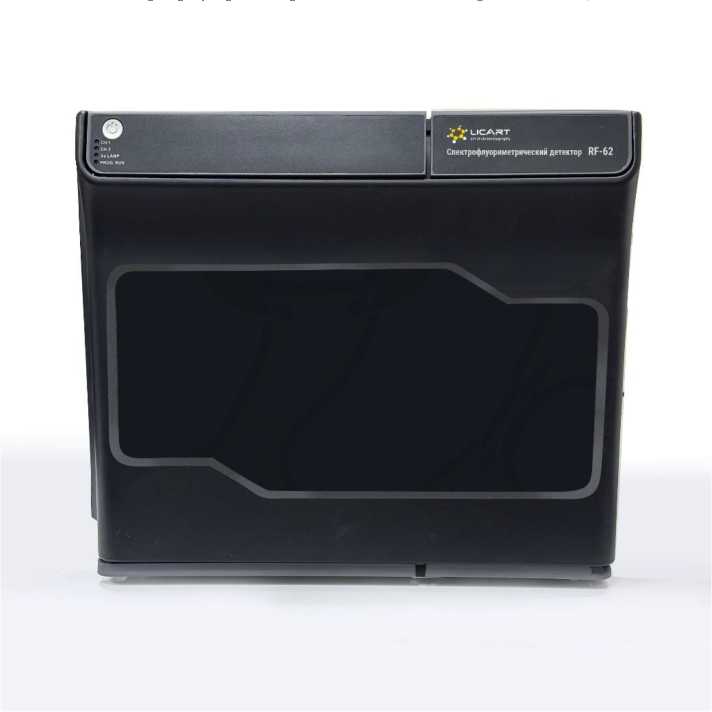

Рисунок 4 - Спектрофлуориметрический детектор RF-62E (лицевая панель)

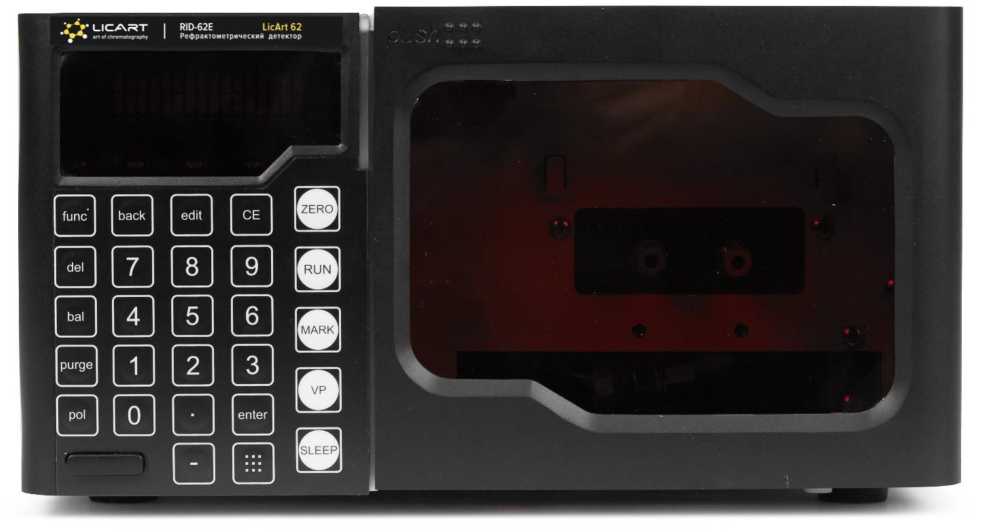

Рисунок 6 - Рефрактометрический детектор RID-62E (лицевая панель)

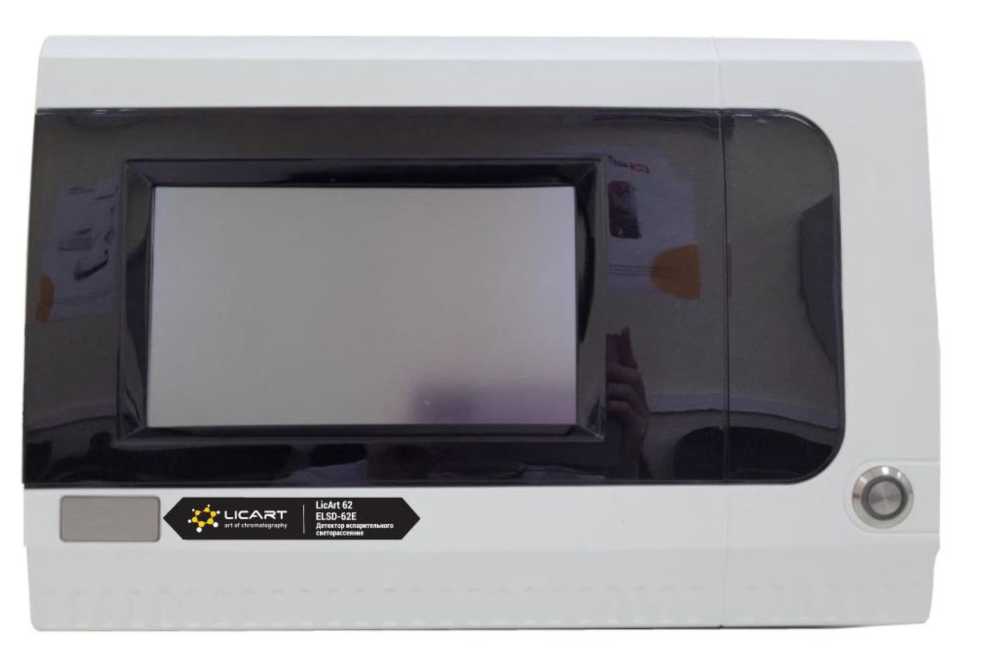

Рисунок 7 - Детектор испарительного светорассеяния ELSD-62E (лицевая панель)
|
t Т= 39 |
F=3.01 1 |
|
к Р=3.50 |
S= 0 |

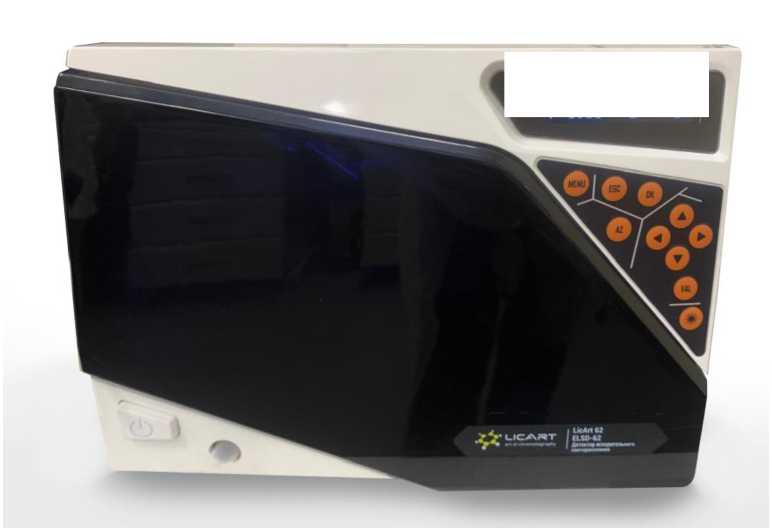

Рисунок 8 - Детектор испарительного светорассеяния ELSD-62 (лицевая панель)
Наименование и заводской номер хроматографа
Хроматограф жидкостный LkArt 62 Т1роизводитепь ООО «Лабконцепг* Зав номер LC002A
Год выпуска: 2022
Зав. номер: ВР620001А
Бинарным нэсос мощность: 60 Вт
Напряжение; (220 1 22) В
Наименование и заводской номер модуля
Место нанесения знака утверждения типа
Рисунок 10 - Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами, а также место нанесения знака утверждения типа
ГАРАНТИЯ! НЕ СРЫВАТЬ
№ЛК000001Рисунок 11 - Общий вид контрольной этикетки

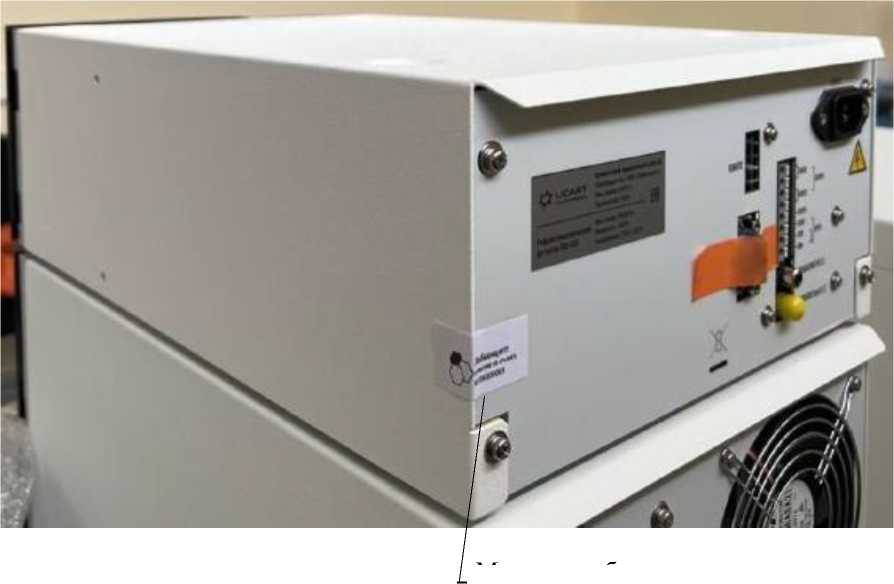

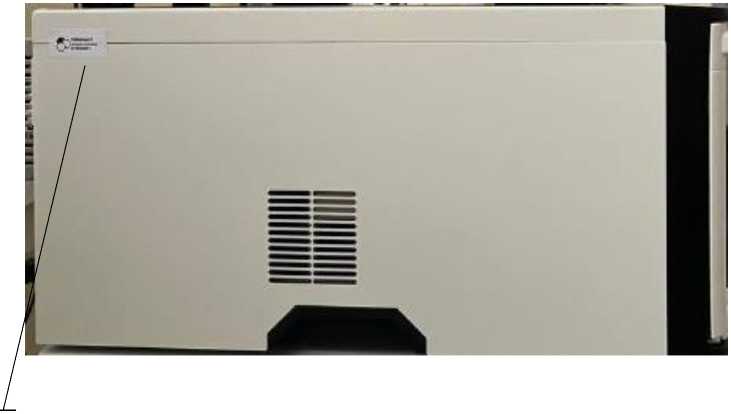

Рисунок 13 - Место пломбирования диодно-матричного детектора DAD-62E

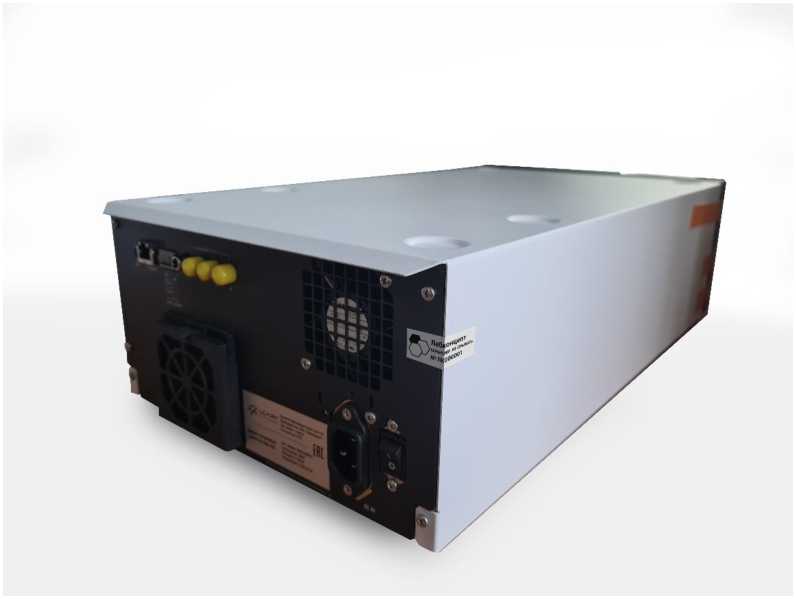

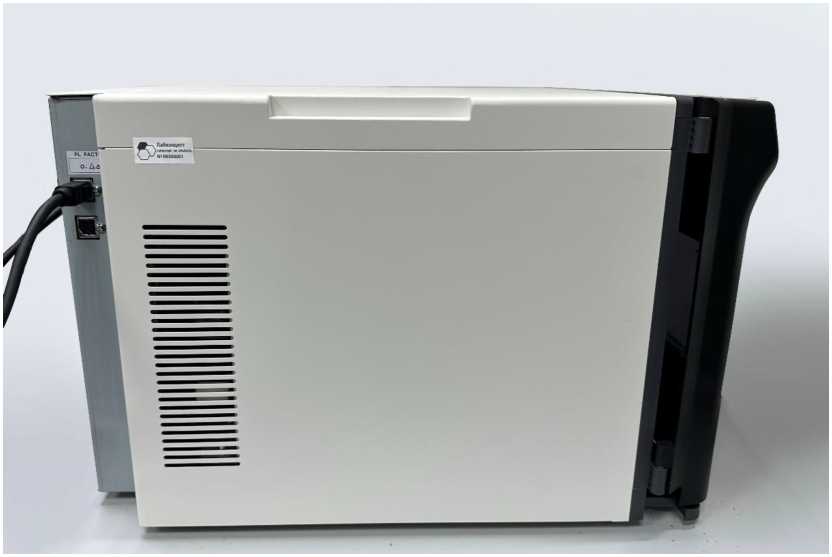

Рисунок 15 - Место пломбирования спектрофлуориметрического детектора RF-62

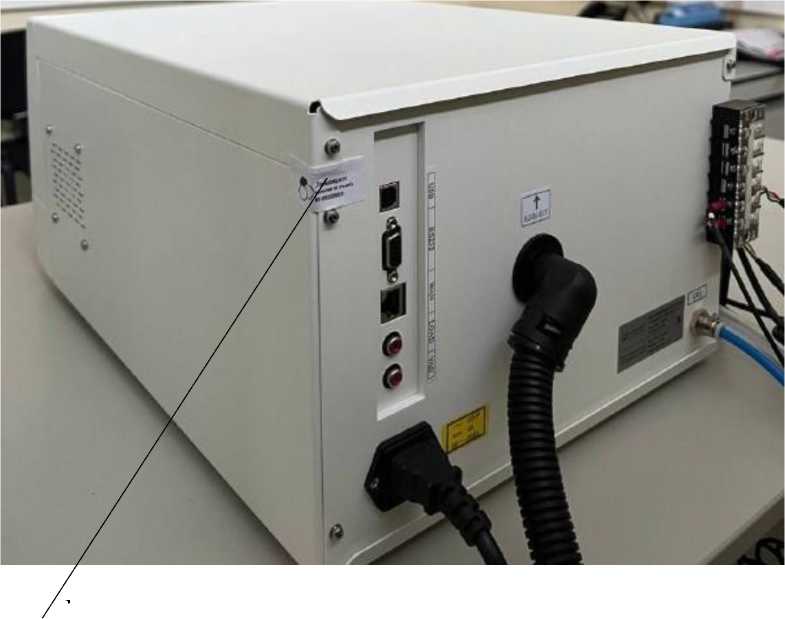

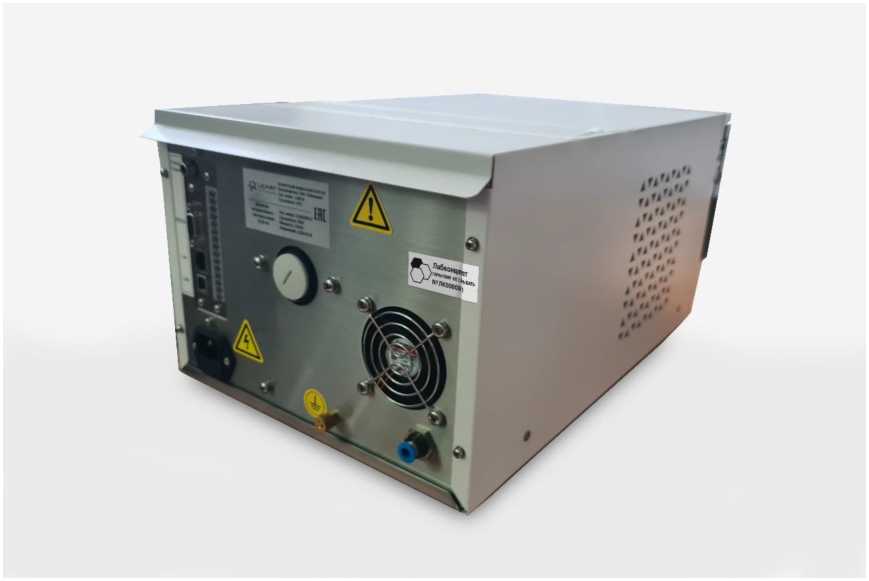

Рисунок 17 - Место пломбирования детектора испарительного светорассеяния ELSD-62
Программное обеспечение
Жидкостные хроматографы LicArt 62 оснащены одним из четырёх видов автономного программного обеспечения: LicArt WSV или LicArt WS; Space CDS WS (версия для управления одним прибором) или Space CDS (сетевая версия), позволяющим выполнять следующие функции:
-
- управление работой хроматографа и его модулей;
-
- обработка данных, поступающих с детекторов хроматографа;
-
- создание и хранение файлов методов измерений и файлов хроматограмм;
-
- градуировка хроматографа и вычисление результатов измерений;
-
- сохранение результатов измерений на жестком диске персонального компьютера;
-
- создание отчетов по результатам измерений.
Уровень защиты автономного ПО LicArt WSV и LicArt WS от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Уровень защиты автономного ПО Space CDS WS и Space CDS от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние автономного ПО на метрологические характеристики учтено при нормировании метрологических характеристик хроматографа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные автономного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
LicArt WSV |
LicArt WS |
Space CDS Space CDS WS |
|
Номер версии (идентификационный номер) ПО, не ниже |
00.01.01.01 |
00.01.01.01 |
24Н1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание: после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики хроматографов с детектором
спектрофотометрическим UV-62
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более |
2,0-10-5 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
6,0-10"4 |
|
Предел детектирования по антрацену, г/см3, не более |
3^10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %
|
0,2 1,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±2,0 |
Таблица 3 - Метрологические характеристики хроматографов с детектором на диодной матрице
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
DAD-62 |
DAD-62E |
|
Спектральный диапазон, нм |
от 190 до 800 | |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более |
5,0-10-5 |
1-10-5 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более |
2,0-10 3 |
1,5-10-4 |
|
Предел детектирования по антрацену, г/см3, не более |
З^Ю’10 |
1,5^10-10 |
|
Предел допускаемого относительного СКО выходного сигнала, %
|
0,5 1,0 |
0,5 1,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±2 |
±1,5 |
Таблица 4 - Метрологические характеристики хроматографов с рефрактометрическим детектором RID-62E
|
Наименование характеристики |
Значение | |
|
Фаза |
Обращенная |
Нормальная |
|
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более |
2,0-10-9 |
6,0-10-9 |
|
Дрейф нулевого сигнала, ед. рефр./ч, не более |
3,0-10-7 |
5,0-10-7 |
|
Предел детектирования по антрацену, г/см3, не более |
2,0^10-7 |
5,0^10-7 |
|
Предел допускаемого относительного СКО выходного сигнала, %
|
0,3 1,0 |
1,0 2,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±1,0 |
±4,0 |
Таблица 5 - Метрологические характеристики хроматографов с спектрофлуориметрическим детектором
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
RF-62 |
RF-62E |
|
Спектральный диапазон, нм |
от 200 до 850 |
от 200 до 650 |
|
Отношение сигнал/шум для Рамановского спектра воды, |
650 |
1000 |
|
не менее | ||
|
Предел допускаемого относительного СКО выходного сигнала, % | ||
|
- времени удерживания |
0,5 |
0,5 |
|
- площади пика |
2,0 |
2,0 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±3,5 |
±2,0 |
Таблица 6 - Метрологические характеристики хроматографов с детектором испарительного светорассеяния
|
Наименование характеристики |
Значение | |
|
Модификация детектора |
ELSD-62 |
ELSD-62E |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,2 |
0,02 |
|
Дрейф нулевого сигнала, мВ/ч, не более |
0,4 |
0,1 |
|
Предел детектирования по антрацену, г/см3, не более |
9-10-8 |
15,0^ 10-7 |
|
Предел допускаемого относительного СКО выходного сигнала, % | ||
|
- времени удерживания |
0,5 |
0,5 |
|
- площади пика |
4,0 |
4,0 |
Таблица 7 - Метрологические характеристики хроматографов с амперометрическим детектором ED-8 марки SILab
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более (имитатор кюветы, Ес+800мВ, диапазон 100*10-12 А, температура 40 "С) |
210-12 |
|
Предел детектирования по фенолу, г/см3, не более |
1 •lO-10 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, % | |
|
- времени удерживания |
0,5 |
|
- площади пика |
3 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы хроматографа, % |
±3 |
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры блоков хроматографа (Д^Ш^В), мм, не более: - спектрофотометрический детектор UV-62 |
386x500x165 |
|
- диодно-матричный детектор DAD-62 |
386x500x165 |
|
- диодно-матричный детектор DAD-62E |
260x500x140 |
|
- спектрофлуориметрический детектор RF-62E |
260x420x210 |
|
- спектрофлуориметрический детектор RF-62 |
464x340x297 |
|
- рефрактометрический детектор RID-62E |
260x420x140 |
|
- детектор испарительного светорассеяния ELSD-62E |
330x460x235 |
|
- детектор испарительного светорассеяния ELSD-62 |
460x260x190 |
|
- детектор амперометрический ED-8 |
430x220x440 |
|
- автодозаторы S-42, S-42d, S-103d |
386x500x250 |
|
- автодозаторы S-42dc, S-103dc |
386x560x250 |
|
- термостаты колонок T-85C, T-85 |
386x500x165 |
|
- термостат колонок T-90CL (модификация 1) |
152x500x555 |
|
- термостат колонок T-90CL (модификация 2) |
172x500x575 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
386x500x170 |
|
- насосы градиентные QP-62d, QP-62dn, BP-62, BP-62d, BP62-dn |
386x500x254 |
|
Масса блоков хроматографа, кг, не более: - спектрофотометрический детектор UV-62 |
15 |
|
- диодно-матричный детектор DAD-62 |
15 |
|
- диодно-матричный детектор DAD-62E |
10 |
|
- спектрофлуориметрический детектор RF-62E |
16 |
|
- спектрофлуориметрический детектор RF-62 |
26,7 |
|
- рефрактометрический детектор RID-62E |
12 |
|
- детектор испарительного светорассеяния ELSD-62E |
15,6 |
|
- детектор испарительного светорассеяния ELSD-62 |
10 |
|

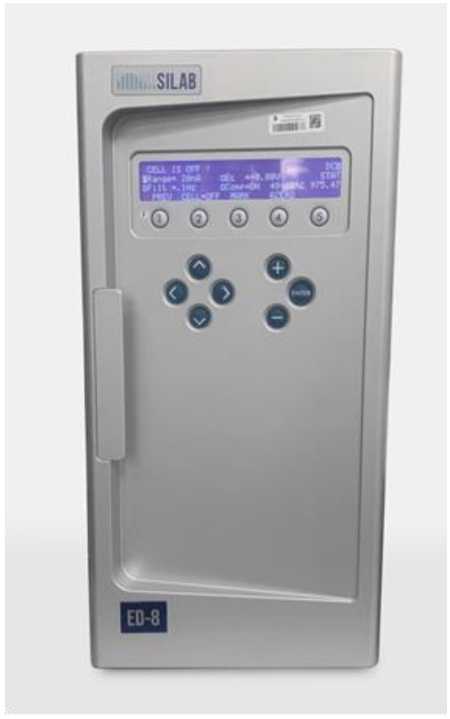

- детектор амперометрический ED-8 |
14,4 |
|
- автодозаторы S-42, S-42d, S-103d |
25 |
|
- автодозаторы S-42dc, S-103dc |
28 |
|
- термостаты колонок T-85C, T-85 |
15 |
|
- термостат колонок T-90CL (модификация 1) |
15 |
|
- термостат колонок T-90CL (модификация 2) |
16 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
16 |
|
- насосы четырехканальные градиентные QP-62d, QP-62dn |
20 |
|
- насосы бинарные градиентные BP-62, BP-62d, BP-62dn |
25 |
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой 50± 1 Гц, В |
220 ±22 |
|
Потребляемая мощность (отдельным модулем), Вт, не более: - детекторы (UV-62, DAD-62, RF-62E, RID-62E, ELSD-62E,) |
400 |
|
- детектор DAD-62E |
180 |
|
- детекторы (RF-62, ELSD-62) |
250 |
|
- детектор амперометрический ED-8 |
260 |
|
- термостаты (T-85C, T-85, T-90CL (модификация 1,2)) |
240 |
|
- автодозаторы (S-42, S-42d, S-103d, S-42dc, S-103dc) |
300 |
|
- насосы изократические (IP-62, IP-62d, IP-62dn) |
50 |
|
-насосы градиентные (QP-62d, QP-62dn, BP-62, BP-62d, BP-62dn) |
60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 17 до 28 |
|
- относительная влажность воздуха, %, не более |
75 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на заднюю панель каждого модуля хроматографа рядом с информационной табличкой (шильдом) и на титульные листы руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 10 - Комплектность хроматографа
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный в составе: |
LicArt 62 |
1 шт. |
|
-детектор диодно-матричный |
DAD-62, DAD-62Е |
По заказу |
|
-детектор спектрофотометрический |
UV-62 |
По заказу |
|
-детектор рефрактометрический |
RID-62E |
По заказу |
|
-детектор испарительного светорассеяния |
ELSD-62, ELSD-62E |
По заказу |
|
-детектор спектрофлуориметрический |
RF-62, RF-62E |
По заказу |
|
-детектор амперометрический |
ED-8 |
По заказу |
|
-насос градиентный |
QP-62d, QP-62dn, BP- 62, BP-62d, BP-62dn |
По заказу |
|
-насос изократический |
IP-62; IP-62d; IP-62dn |
По заказу |
|
-термостат колонок |
T-85C; T-85; T-90CL |
По заказу |
|
- автодозатор |
S-42; S-42d; S-42dc; S-103d; S-103dc |
По заказу |
|
-дозатор пробы ручной |
- |
По заказу |
|
Руководство по эксплуатации |
ЛАБГ.41000.0001 РЭ |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
Формуляр |
ЛАБГ.41000.0001 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений применение средств измерений в сфере государственного регулирования единства измерений осуществляется в соответствии с аттестованными (методами) измерений.
обеспечения методиками
к средству
Нормативные и технические документы, устанавливающие требования измерений
ЛАБГ.41000.001 ТУ. «Хроматографы жидкостные LicArt 62. Технические условия с изменением №1».
Правообладатель
Общество с ограниченной ответственностью «Лабконцепт» (ООО «Лабконцепт») ИНН 7801697467
Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Гавань, линия 26-я В.О., д. 15, к. 2, лит. А, помещ. 111 Н, оф. 9.08 Телефон: 8 (812) 327-37-00
E-mail: lc@labconcept.ru
Изготовитель
Общество с ограниченной ответственностью «Лабконцепт» (ООО «Лабконцепт») ИНН 7801697467
Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15, к. 2, лит. А, помещ. 111 Н, оф. 9.08
Адрес места осуществления деятельности: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15 к. 2, лит. А Телефон: 8 (812) 327-37-00 E-mail: lc@labconcept.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru.
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
в части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77/(495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
