МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

14 марта 2024 г.                                                                         jy₀      700

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему

приказу.

• 2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

• 3. Распространить действие методик установленных   согласно приложению на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    марта     2024 г. № 700

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 700

Лист № 1 Регистрационный № 36622-12 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы «PELENG» («ПЕЛЕНГ») УД2-102ВД

Назначение средства измерений

Дефектоскопы «PELENG» («ПЕЛЕНГ») УД2-102ВД (далее по тексту - дефектоскопы) предназначены для измерения характеристик дефектов (амплитуда отраженного сигнала, координаты дефектов) типа нарушения сплошности (трещины, поры) ультразвуковым и вихретоковым методами контроля вручную и (или) с использованием устройств сканирования.

Описание средства измерений

В дефектоскопах реализованы ультразвуковой и вихретоковый методы контроля.

Принцип действия ультразвукового метода контроля основан на применении ультразвуковых колебаний (УЗК), обладающих свойством отражаться от неоднородностей или поглощаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется ручным пьезоэлектрическим преобразователем (ПЭП), подключенным к электронному блоку (БЭ) дефектоскопа.

Принцип действия вихретокового метода контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретокового преобразователя (ВТП).

Для обнаружения различно ориентированных внутренних дефектов в работе дефектоскопов реализуется эхо-метод, зеркальный и зеркально-теневой  методы

ультразвукового контроля, а также амплитудный и фазовый методы обработки сигналов при вихретоковом контроле.

БЭ включает в себя устройство обработки, приемо-возбудитель, клавиатуру и дисплей. Фотография общего вида дефектоскопа представлена на рисунке 1. Устройством обработки является микропроцессорная система, совместно с программным обеспечением (далее по тексту ПО) осуществляющая работу дефектоскопов во всех режимах.

Дефектоскопы являются одноканальной системой ультразвукового (при контактном способе ввода УЗК) или вихретокового контроля и с возможностью применения многоканальных вихретоковых преобразователей.

Дефектоскопы выпускаются в двух модификациях: УД2-102ВД/1 и УД2-102ВД/2. В модификации УД2-102ВД/1 используется черно-белый экран и съемная аккумуляторная батарея. В модификации УД2-102ВД/2 используется цветной экран и несъемная аккумуляторная батарея.

Дефектоскоп модификации УД2-102ВД/2 наряду с пассивными ВТП, может применяться совместно с активными вихретковыми преобразователями серии ПНА и многоканальными вихретоковыми преобразователями (МВТП и МЦУ): МВТП №01 - МВТП №17 и МЦУ №01 - МЦУ №17.

Указанные МВТП (МЦУ) могут использоваться в составе сканирующих устройств серии УСК-ВТ, ТТ-ВТ и других. МВТП (МЦУ) представляет собой набор чувствительных элементов, расположенных на печатной плате, установленной в корпусе преобразователя. Данной печатной плате в процессе производства может быть задана форма, соответствующая форме контролируемой поверхности. МЦУ также может выполняться на гибких платах, что позволяет ему принимать любую форму контролируемой поверхности.

БЭ дефектоскопа опломбирован пломбой на задней панели (рисунок 2).

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на бирку, закрепленную на задней стенке корпуса БЭ дефектоскопа (рисунок 2), путем внедрения в поры металла пигментных красителей на глубину 15-20 мкм с последующим нанесением защитного слоя оксида алюминия.

Нанесение знака поверки на дефектоскоп не предусмотрено.

УД2-102ВД/1

УД2-102ВД/2

Место нанесения знака утверждения типа

Место нанесения заводского номера

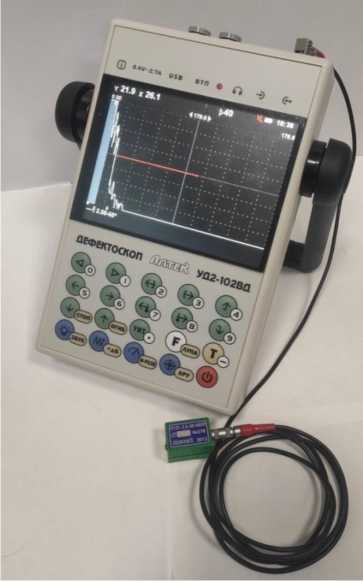

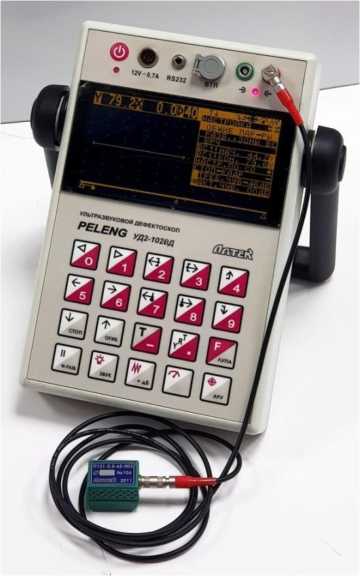

Рисунок 1 - Общий вид дефектоскопов

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и пломбировки дефектоскопа

Программное обеспечение

На дефектоскопе установлено ПО Универсальная версия, которое используется для настройки дефектоскопа, сбора и обработки информации.

Универсальная версия ПО не содержит готовых настроек для контроля различных объектов. Дефектоскопист самостоятельно создает нужные ему настройки, после чего сохраняет их в памяти прибора.

Кроме универсальной версии ПО в дефектоскопе может быть открыт доступ к специализированным версиям. Любая специализированная версия ПО содержит типовые варианты (заготовки) будущих настроек для проведения в соответствии с действующими нормативными документами ультразвукового и вихретокового контроля ответственных деталей.

В одном дефектоскопе одновременно может быть открыт доступ сразу к нескольким версиям ПО. Доступные версии индицируются на экране дефектоскопов при их включении.

ПО обладает многоуровневой системой доступа. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные признаки ПО системы соответствуют данным, приведенным в таблице 1.

Таблица 1

Продолжение таблицы 1

Метрологические и технические характеристики

1 Метрологические характеристики ультразвукового канала

Таблица 2

2 Метрологические характеристики вихретокового канала

Таблица 3

3 Технические характеристики

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится на бирку, закрепленную на задней крышке БЭ, и на титульный лист Руководства по эксплуатации (в правый верхний угол под линией, проходящей под названием организации изготовителя) типографским способом.

Комплектность средства измерений

Комплект поставки дефектоскопов приведен в таблице 5.

Таблица 5

Сведения о методиках (методах) измерений приведены в документе «Дефектоскоп «PELENG» («ПЕЛЕНГ») УД2-102ВД. Руководство по эксплуатации ДШЕК.412239.001 РЭ2 Часть II», раздел 3 «Ультразвуковой дефектоскоп» и раздел 4 «Вихретоковый дефектоскоп».

Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 55809-2013 Контроль неразрушающий. Дефектоскопы ультразвуковые.

Методы измерений основных параметров;

Дефектоскоп «PELENG» («ПЕЛЕНГ») УД2-102ВД.  Технические условия

ДШЕК.412239.001 ТУ.

Изготовитель:

Общество с ограниченной ответственностью «Алтек-Наука» (ООО «Алтек-Наука») ИНН 7825509867

Адрес: 192029, г. Санкт-Петербург, пр-кт Обуховской Обороны, д. 86, лит. П, оф. 4

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

в части вносимых изменений

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «14» марта 2024 г. № 700

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Корректоры объема газа ЕК270 (далее - корректор) предназначены для измерения давления, температуры, количества импульсов от счетчиков газа и вычисления объема газа, приведенного к стандартным условиям, а также для контроля технологических параметров (разность давлений, температура окружающей среды).

Описание средства измерений

Принцип действия корректора основан на измерении количества импульсов от счетчиков газа, пропорционального объему газа при рабочих условиях, измерении давления, температуры газа и вычислении объема газа, приведенного к стандартным условиям, с учетом коэффициента сжимаемости.

Корректоры выпускаются с двумя версиями программного обеспечения (далее - ПО) 1.ХХ и 2.ХХ, которые отличаются диапазоном измерения температуры и алгоритмами расчета коэффициента сжимаемости. В корректоре с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по ГОСТ 30319.2-2015 или вводится в качестве условно-постоянной величины. В корректоре с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.

Для корректоров с версией ПО 2.ХХ диапазон измерения температуры определяется при заказе.

Корректор обеспечивает работу со счетчиками, имеющими импульсный выходной сигнал:

• - с весом импульса 0,01; 0,1; 1; 10 и 100 м³ в диапазоне частот от 0 до 8 Гц;

• - с весом импульса от 1 до 99999 импульсов на м³ в диапазоне частот от 0 до 5 кГц.

Корректор обеспечивает измерение параметров газа:

• - давления в трубопроводе преобразователем абсолютного давления;

• - температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее - НСХ) 500П (Pt500).

Для контроля технологических параметров корректор обеспечивает измерения:

• - разности давлений на счетчике газа преобразователем разности давлений;

• - температуры окружающей среды встроенным термометром сопротивления c НСХ 500П (Pt500).

Корректор по заказу может комплектоваться встроенным модулем передачи данных GSM/GPRS.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах.

Общий вид основного исполнения корректора, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели, и записывается в энергонезависимую память.

Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной металлической пластиной, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов крышки электронной платы и крышек импульсных входов путем нанесения знака поверки давлением на мастику.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 2.

ЕК270 Корректор объема газа

Статус

ESC

Год 2023

№1123100171

enter! f I ESC

’^F ГАЗЭЛЕКТРОНИКА 8400-234-98-01 “

Vw* gjMl«ctro ПЗ

00

f^ck)

’^F ГАЗЭЛЕКТРОНИКА

заводского номера

Место нанесения знака утверждения типа

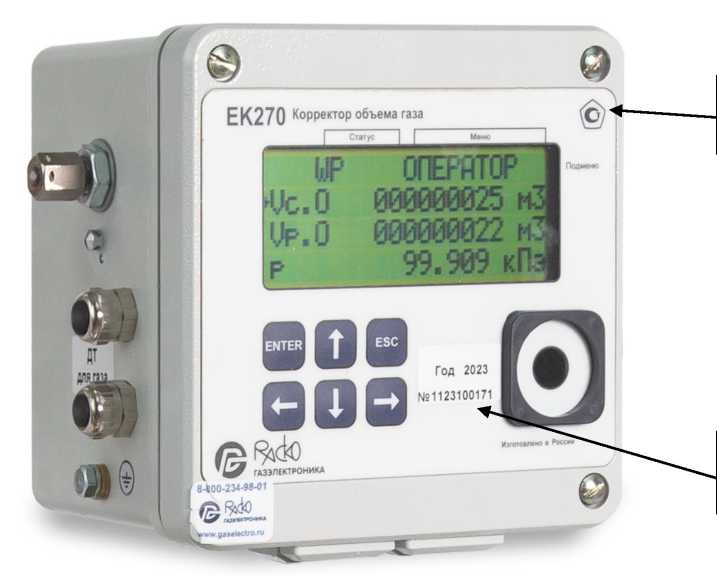

Рисунок 1 - Общий вид основного исполнения, место нанесения знака утверждения типа,

место нанесения заводского номера

Знак подарки

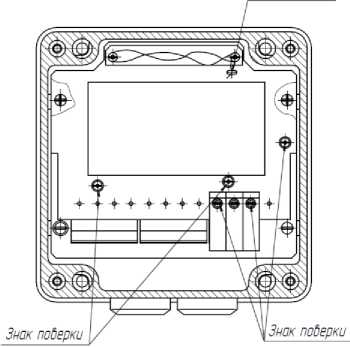

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерения

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ЛГТИ.407229.170 РЭ.

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - К10⁷ Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до К10⁵ Па»;

ЛГТИ.407229.170 ТУ «Корректоры объема газа ЕК270. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00, 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» марта 2024 г. № 700

Лист № 1 Регистрационный № 90489-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов произвольной формы АКИП-3428

Назначение средства измерений

Генераторы сигналов произвольной формы АКИП-3428 (далее - генераторы) предназначены для генерации по двум независимым каналам периодических аналоговых сигналов различных форм, сигналов с различными видами аналоговой или цифровой модуляции, сигналов произвольной формы и цифровых кодовых последовательностей. Обеспечивается независимая работа каждого канала, либо их работа в несимметричном или дифференциальном режимах.

Описание средства измерений

Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и технологии TrueArb, существенно улучшающей характеристики формируемого сигнала. DDS используется для формирования сигналов специальной и произвольной формы (режим AFG). На базе TrueArb создаются сложные сигналы и шаблоны (режим AWG), которые можно объединять в различные последовательности, применять циклы и переходы, используя режим сегментированной памяти.

Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN, опционально - через адаптер USB-GPIB.

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц, вход сигнала внешней модуляции, разъем входа/выхода сигнала запуска, интерфейсы дистанционного управления (USB, LAN).

Генераторы имеют три модификации: АКИП-3428/1, АКИП-3428/2, АКИП-3428/3, которые отличаются верхней границей диапазона частот.

Генераторы оснащены встроенным частотомером до 400 МГц.

Генераторы могут быть оснащены следующими опциями:

- опция SDG-7000A-IQ: программная опция векторного генератора сигналов (IQ-модуляция);

- опция SDG-7000A-BW05: программная опция увеличения частоты генератора с 350 МГц до 500 МГц;

- опция DG-7000A-BW10: Программная опция увеличения частоты генератора с 500 МГц до 1 ГГц;

- опция 10M-OCXO-L: термостатированный внутренний опорный генератор с улучшенной долговременной стабильностью по частоте;

• - DIG-LVTTL - цифровой выход на базе 16-битного модуля LVTTL;

• - DIG-LVDS - цифровой выход на 16-битного модуля LVDS (без ВЧ кабелей);

• - DIG-LVDS-2 - цифровой выход на 16-битного модуля LVDS (с ВЧ кабелями);

• - SSG-RMK - комплект для монтажа в 19" стойку одного генератора.

Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки на стык верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.

Серийный (заводской) номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

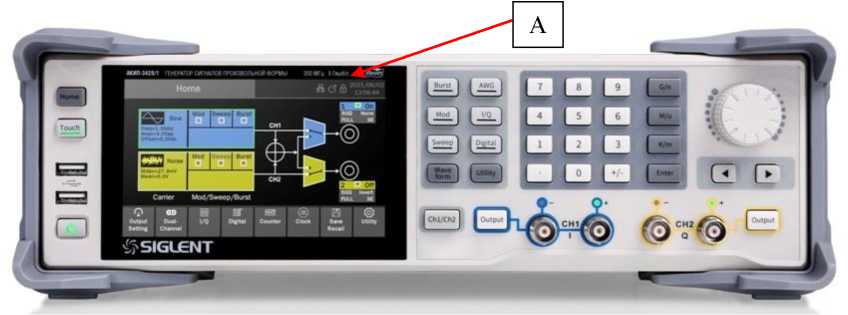

Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)

Б

Г

В

*осхо «

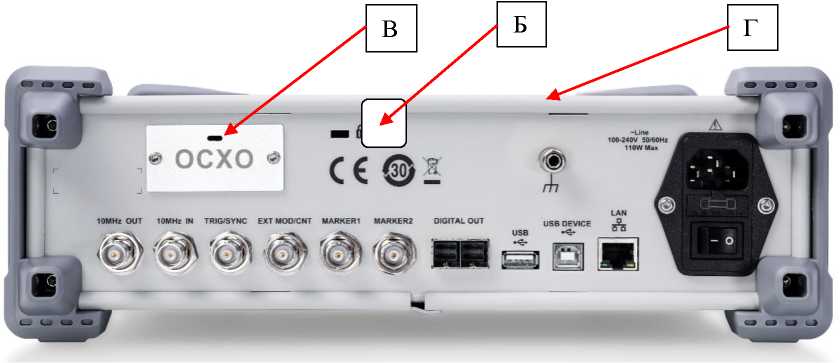

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Б) и места нанесения серийного номера (В) и знака поверки (Г)

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2___________________________________________________________

Примечания

• ¹⁾ здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах.

• ²⁾ уровень постоянного смещения UDC=0 В.

• ³⁾ сопротивление нагрузки 50 Ом.

• ⁴⁾ уровень сигнала не более 0 дБм.

• ⁵⁾ диапазон установки скважности зависит от значения частоты сигнала.

• ⁶⁾ диапазон установки длительности импульса зависит от значения скважности.

дБн - уровень мощности в дБ относительно уровня несущей.

UycT - установленное напряжение на генераторе, В.

FycT - установленное значение частоты, Гц.

Ти - установленное время задержки импульса, нс.

Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора.

Таблица 3 - Метрологические характеристики модуляции

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики векторного генератора сигналов (IQ-модуляция)

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений

приведены в п. 6 руководства по эксплуатации «Стандартные настройки».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Стандарт предприятия на генераторы сигналов специальной формы АКИП-3428.

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD», Китай

Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China

Телефон: +86 755 3661 5186

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312058.
