№3311 от 25.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132954
О переоформлении свидетельства об утверждении типа средства измерений № 73445 "Трансформаторы тока ТВ-ЭК" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3311 от 25.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 декабря 2019 г. 3311
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 73445 «Трансформаторы тока ТВ-ЭК» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Электрощит-К» б/д № 19-1660 и № 19-1662, приказываю:
-
1. Внести изменения в описание типа на трансформаторы тока ТВ-ЭК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74600-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу ИЦРМ-МП-205-18 с Изменением № 1 «Трансформаторы тока ТВ-ЭК. Методика поверки», утвержденному ООО «ИЦРМ», и распространить действие документа на трансформаторы тока ТВ-ЭК, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 73445 «Трансформаторы тока ТВ-ЭК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 74600-19, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 0OE1O36E1B07E0FB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 05.11.2019 до 05.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» декабря 2019 г. № 3311
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-ЭК Назначение средства измеренийТрансформаторы тока ТВ-ЭК (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Описание средства измеренийПринцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.
Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, выключателя или комплектного распределительного устройства элегазового (далее - КРУЭ) в элегазовой среде, на высоковольтных вводах, токошинопроводах и в воздушной среде.
Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до пяти вторичных обмоток для учета, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.
Трансформаторы изготавливаются в трех исполнениях: ТВ-ЭК М1, ТВ-ЭК М2 и ТВ-ЭК М3.
Трансформаторы ТВ-ЭК М1 применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя, выключателя или КРУЭ. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда - воздух, элегаз или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК М2 используются для установки в токопроводы и шинопроводы, КРУЭ. Трансформатор крепится внутри кожуха. Среда - воздух, элегаз. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.
Трансформаторы ТВ-ЭК М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является высоковольтный ввод силового трансформатора. Изоляцией служит компаунд корпуса самого трансформатора и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с торца трансформатора.
Внешний вид трансформаторов приведён на рисунках 1-3.

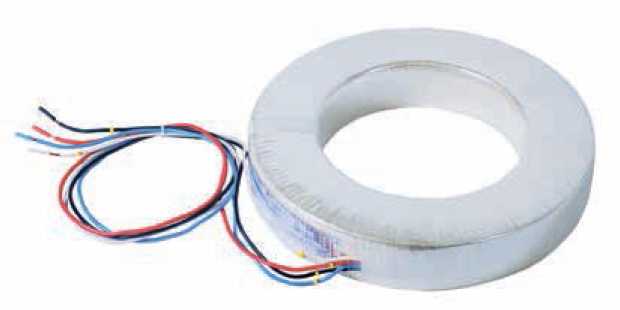

Рисунок 1 - Внешний вид трансформаторов ТВ-ЭК М1

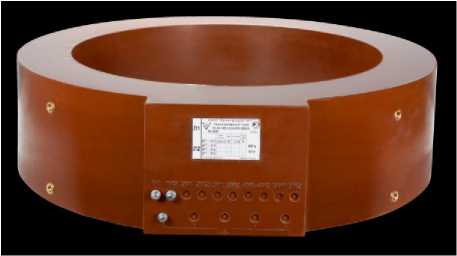

Рисунок 2 - Внешний вид трансформаторов ТВ-ЭК М2

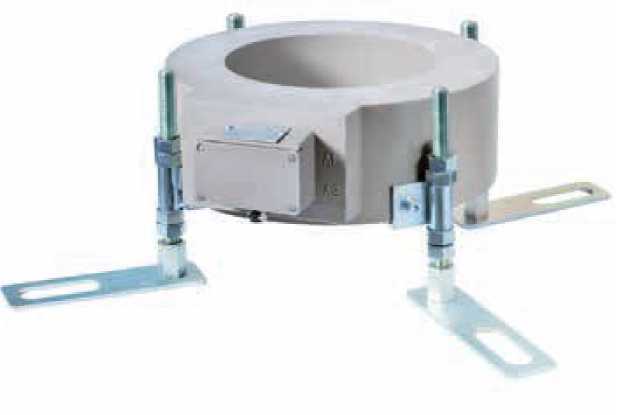

Рисунок 3 - Внешний вид трансформаторов ТВ-ЭК М3
Расшифровка условного обозначения трансформаторов:
ТВ-ЭК ХХХХ Х/Х/Х/Х/Х -Х-Х-Х-Х-Х-Х /ХХХ (DxdxH) Габаритные размеры, мм_______
Категория размещения по _______ГОСТ 15150-69______________
Климатическое исполнение по _________ГОСТ 15150-69______________ ___________Номинальный вторичный ток, А
Номинальный первичный ток, А (при наличии отпаек -_______________________указывается через тире)________ _________________________________Классы точности_____________
Высота трансформатора, только для трансформаторов М2, М3 __________________________________________________(А...Н)___________________________
Конструктивный вариант исполнения трансформаторов _________________________________________(М1, М2, М3)________________
Номинальное напряжение ввода, под который разрабатывается _______________________________________________трансформатор, кВ____________ ________________________________________________Товарный знак (Электрощит-К°)
Трансформатор тока встроенный
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ^/ном, кВ |
0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
|
Наибольшее рабочее напряжение, кВ |
0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787 |
|
Номинальный первичный ток 11ном, А |
от 50 до 40000 |
|
Номинальный вторичный ток 12ном, А |
1; 2; 2,5; 5 |
|
Номинальная частота переменного тока, Гц |
50, 60 |
|
Номинальная вторичная нагрузка с индуктивноактивным коэффициентом мощности cos ф=0,8, В^А |
от 1 до 150 |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
|
Классы точности вторичных обмоток для защиты:
|
5Р; 10Р 5PR; 10PR; IPY; ТРZ PX; ТРХ |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерения и учета |
от 3 до 50 |
|
Номинальная предельная кратность Кном вторичных обмоток для защиты |
от 2 до 50 |
Таблица 2 - Технические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры*, не более, мм:
|
1400 1200 500 |
|
Масса, кг* |
от 1 до 350 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)* |
У2 (от -45 до +50) У3 (от -45 до +50) УХЛ1 (от -60 до +50) УХЛ2 (от -60 до +50) УХЛ3 (от -60 до +50) Т1 (от -10 до +50) Т2 (от -10 до +55) Т3 (от -10 до +55) |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
45 |
|
Примечание -*- в зависимости от заказа | |
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.
Комплектность средства измеренийТаблица 3 - Комплектность трансформаторов
|
Наименование изделия |
Обозначение |
Количество |
|
Трансформатор тока ТВ-ЭК |
- |
1 шт. |
|
Руководство по эксплуатации в зависимости от исполнения:
|
ЭК.1.770.000 РЭ ЭК.1.770.010 РЭ ЭК.1.770.100 РЭ |
1 экз. * |
|
Паспорт в зависимости от исполнения:
|
ЭК.1.770.000 ПС ЭК.1.770.010 ПС ЭК.1.770.100 ПС |
1 экз. |
|
Трансформаторы тока ТВ-ЭК. Методика поверки с изменением № 1 |
ИЦРМ-МП-205-18 |
1 экз. |
|
Копии протоколов приёмо-сдаточных испытаний |
- |
1 экз.** |
|
Копия свидетельства об утверждении типа средств измерений, допущенных к применению в РФ, с приложением описания типа |
- |
1 экз.** |
|
Примечания * Общее количество экземпляров РЭ может поставляться в меньшем количестве, но не менее 1 экземпляра на 6 трансформаторов ** Документы поставляются по дополнительному запросу или по условиям договора/контракта на поставку | ||
осуществляется по документу ИЦРМ-МП-205-18 с изменением №1 «Трансформаторы тока ТВ-ЭК. Методика поверки», утвержденному ООО «ИЦРМ» 27.09.2019 г.
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- прибор измерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ-ЭКГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ТУ 3414-009-52889537-08 Трансформаторы тока ТВ-ЭК. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°»)
ИНН 4001005954
Адрес: 249210, Калужская обл., Бабынинский район, п. Бабынино, ул. Советская, 24
Телефон/факс +7 (495) 0110 500
E-mail: info@tf-el.ru
Web-сайт: www.kztt.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
