ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « 1б_»             2024 г. №

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» декабря 2024 г. № 2987

Регистрационный № 80910-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала «Ивановские ПГУ» АО «Интер РАО -Электрогенерация»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала «Ивановские ПГУ» АО «Интер РАО - Электрогенерация» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее-ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) — центр сбора и обработки информации (далее - ЦСОИ), выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения «АльфаЦЕНТР». ЦСОИ включает в себя сервер сбора данных далее — ССД), серверы баз данных (далее — СБД), устройство синхронизации частоты и времени Метроном версии 300, каналообразующую апартуру и автоматизированные рабочие места.

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (далее — ИК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного В счетчике мгновенные значения аналоговых сигналов По мгновенным значениям силы электрического тока счетчика вычисляются соответствующие мгновенные полной мощности , которые усредняются за период 0,02 с. на выходе счетчика без учета коэффициента трансформации:

— активная и реактивная электрическая энергия, от средней за период 0,02 с активной и реактивной мощности для интервалов времени 30 минут;

— средняя на интервале времени 30 минут активная и реактивная электрическая.

ЦСОИ осуществляет:

— один раз в 30 минут опрос счетчиков электрической энергии и сбор результатов измерений;

— хранение результатов измерений в базе данных;

— передачу результатов измерений в ИВК.

— синхронизацию (коррекцию) времени в сервере ИВК и коррекцию времени в счетчиках;

— периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

— автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

— хранение не менее 3,5 лет результатов измерений и журналов событий;

— автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

— перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

— формирование отчетных документов;

— ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

— конфигурирование и параметрирование технических средств ИВК;

— сбор и хранение журналов событий счетчиков;

— ведение журнала событий ИВК;

— аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

— самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в форматах 80020, 80030 заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

— посредством интерфейса RS-485, ВОЛС и преобразователя интерфейса RS-485 в Ethernet (основной и резервный канал) для передачи данных от счетчиков до ИВК;

Ethernet

единого времени (СОЕВ), включающая в себя часы ССД ЦСОИ и счетчиков. ССД ЦСОИ получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации частоты и времени Метроном версии 300 (УССВ). Синхронизация часов сервера ССД ЦСОИ с УССВ происходит при расхождении времени более чем на ±1 с. При каждом опросе счетчиков сервер ЦСОИ определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает по ±2 с (параметр настраиваемый), то формирует команду синхронизации. Журналы событий счетчиков и сервера ЦСОИ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерения не предусмотрено. Заводской номер 3 наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом, а также заводской номер 3 указан в формуляре АИИС КУЭ.

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Состав измерительных каналов и их метрологические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

таблицы 2

П

Метроном

Версии 300, Рег. № 74018-19, ЦСОИ

таблицы 2

П

Метроном

Версии 300,

Рег. №

74018-19, ЦСОИ

Примечания:

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие - владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

• 2  Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть

Таблица 3 -

ИК в

Таблица4 -

ИК в р

словиях

Пределы допускаемой погрешности СОЕВ относительно шкалы времени UTC(SU) ±5 с Примечание:

W2% - значение активной и реактивной электроэнергии при 2 % нагрузке;

W5% - значение активной и реактивной электроэнергии при 5 % нагрузке; W20% - значение активной и реактивной электроэнергии при 20 % нагрузке; W100% - значение активной и реактивной электроэнергии при 100 % нагрузке; W120% - значение активной и реактивной электроэнергии при 120 % нагрузке;

Wизм - значение активной и реактивной электрической энергии относительно номинального тока ТТ;

W0  - доверительные границы допускаемой основной относительной при

вероятности Р=0,95 при измерении активной электрической энергии;

5w0^P- доверительные границы допускаемой основной относительной

при при

применения;

5w^P - доверительные границы допускаемой относительной погрешности при вероятности

Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Надежность системных решений:

— защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• — резервный сервер с установленным специализированным ПО;

• — резервирование каналов связи между уровнями ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

• — счётчика, с фиксированием событий:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

• — ИВК, с фиксированием событий:

• - даты начала регистрации измерений;

• - перерывы электропитания;

• - программные и аппаратные перезапуски;

• - установка и корректировка времени;

• - переход на летнее/зимнее время;

• - нарушение защиты ИВК;

• — отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

• — механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

— защита информации на программном уровне:

• - результатов измерений при передаче информации (возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на ЦСОИ.

наносится на титульный лист формуляра ИЭН 1547РД-07.01.000.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала «Ивановские ПГУ» АО «Интер РАО - Электрогенерация». Формуляр».

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала «Ивановские ПГУ» АО «Интер РАО -Электрогенерация». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90   Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Филиал «Ивановские ПГУ» акционерного общества Электрогенерация» (Филиал «Ивановские ПГУ» АО Электрогенерация»)

Адрес: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. Телефон: +7 (495) 664-76-80

E-mail: UEG.office@interrao.ru

Общество с ограниченной ответственностью Управляющая «РусЭнергоМир» (ООО УК «РусЭнергоМир») ИНН5404338740

Адрес: 630087, Новосибирская обл., г. Новосибирск, Новогодняя ул., д. 24/1, эт. 5 Телефон: +7 (383) 349-81-00

E-mail: mmukhina@rusenergomir.ru

Западно-Сибирский   филиал Федерального государственного унитарного

предприятия «Всероссийский научно-исследовательский институт физико -технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон: +7 (383) 210-08-14

Факс: +7 (383) 210-13-60

E-mail: director@sniim.ru; post@ivcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Ивановский ЦСМ») Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42 Телефон: +7 (4932) 32-84-85 Факс: +7 (4932) 41-60-79

E-mail: post@ivcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311781.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» декабря 2024 г. № 2987

Регистрационный № 42775-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)»

Преобразователи расхода вихревые   «ЭМИС-ВИХРЬ   200   (ЭВ-200)»

(далее - преобразователь расхода) предназначены для измерений объема (массы) и объемного расхода жидкостей, газов, насыщенного и перегретого пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.

далее обрабатывается электронным преобразователем. Частота образования пропорциональна объемному расходу измеряемой среды.

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» состоят из первичного преобразователя и электронного блока.

Первичный преобразователь представляет собой полый цилиндр, в котором установлено тело обтекания. За телом обтекания расположен чувствительный элемент (сенсор).

Электронный блок обеспечивает прием и обработку сигнала от первичного преобразователя и в зависимости от конфигурации формирует токовый, импульсный, частотный и цифровой выходные сигналы. Электронный блок может оснащаться встроенным индикатором и входами для подключения внешних датчиков давления и температуры.

При внесении в электронный блок данных о плотности среды преобразователь расхода вихревой выполняет вычисление массы среды.

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» выпускаются в двух модификациях ЭВ-200 и ЭВ-205.

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 выпускаются в моделях:

- ЭВ-200 - базовая;

• - ЭВ-200-ППД - характеризуется применением в системах поддержания пластового давления;

• - ЭВ-200-СКВ - характеризуется применением в нефтяных и водонагревательных скважинах.

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» могут иметь следующие:

• - по присоединению к трубопроводу - фланцевое «Ф» и типа «сэндвич» «С»;

• - по присоединению электронного блока - интегральное и дистанционное «Д»;

• - по метрологическим характеристикам - стандартное и конструктивное исполнение 2;

• - по наличию индикатора - без индикатора, с индикатором;

• - по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное);

• - по классам точности - исполнения «АА», «А0», «А», «Б» и «В» (в соответствии с таблицей 3);

• - по метрологическим характеристикам токового выхода исполнение «А» и исполнение «А1»;

• - по версии электронного блока - базовая, расширенная и с вычислителем «ВВ».

Версия электронного блока с вычислителем имеет входы для подключения внешних датчиков давления и термопреобразователя сопротивления классов АА, А, и В по ГОСТ 6651-2009 и обеспечивает прием и обработку сигналов с этих датчиков, вычисление накопленного и мгновенного массового расхода воды и пара в соответствии с ГСССД МР 147-2008, накопленного и мгновенного объёмного расхода газа, приведенного к стандартным условиям в соответствии с ГОСТ 2939-63 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011.

Общий вид преобразователей расхода «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200 приведен на рисунке 1, модификации ЭВ-200-ППД - на рисунке 2, модификации ЭВ-205 -на рисунке 3, модели ЭВ-200-СКВ - на рисунке 4.

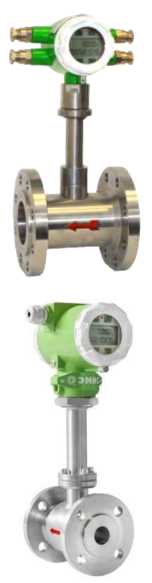

Рисунок 1 - Общий вид преобразователей расхода вихревых

«ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200

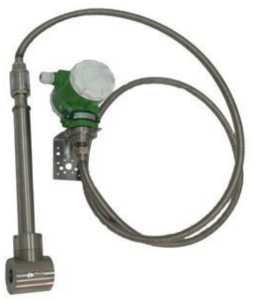

Рисунок 2 - Общий вид преобразователей расхода вихревых

«ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-200-ППД

Рисунок 3 - Общий вид преобразователей расхода вихревых

«ЭМИС-ВИХРЬ 200 (ЭВ-200)» модификации ЭВ-205

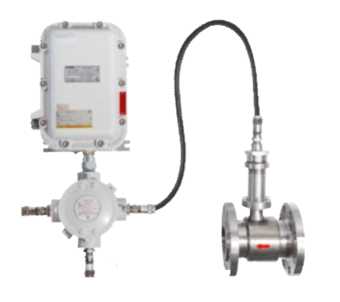

Рисунок 4 - Общий вид преобразователей расхода вихревых

«ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ

Пломбирование от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» осуществляется нанесением знака поверки давлением на пластмассовую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие, расположенное на корпусе электронного блока. Пломбирование от несанкционированного доступа преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» модели ЭВ-200-СКВ осуществляется нанесением защитной наклейки изготовителя на электронную плату преобразователя расхода.

Места пломбирования от несанкционированного доступа и нанесения знака поверки на преобразователи расхода показаны на рисунке 5.

Место пломбирования

Место пломбирования

Место пломбирования

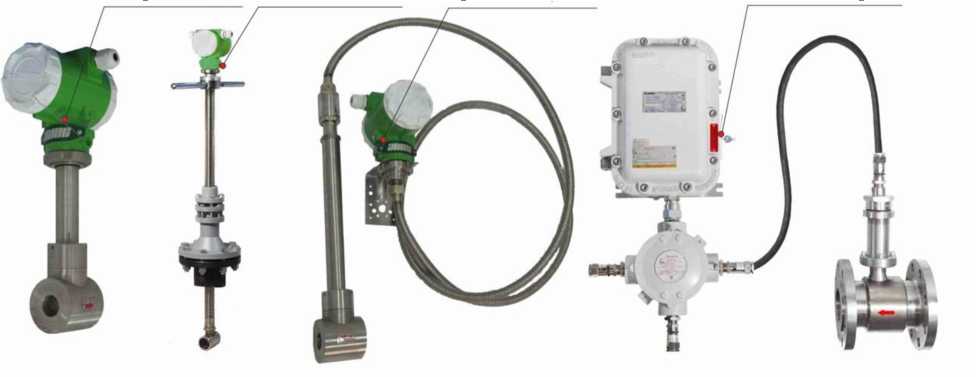

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)»

Наименование преобразователей расхода, их заводские номера, основные технические характеристики указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на корпусе электронного блока. Заводские номера преобразователей расхода состоят из арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя. Пример маркировочной таблички представлен на рисунке 6.

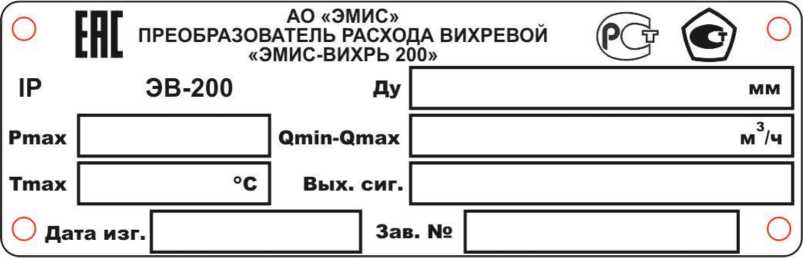

Рисунок 6 - Пример маркировочной таблички

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» имеют встроенное и внешнее программное обеспечение.

Встроенное программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.

Внешнее программное обеспечение предназначено для настройки и поверки преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)» и отображения информации на персональном компьютере.

Внешнее программное обеспечение ЭМИС-Интегратор защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа.

Встроенное программное обеспечение защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа и механическим пломбированием.

Защита внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Защита встроенного программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» преобразователей стандартного исполнения, 5, %

* QuuMM - значение наименьшего объемного расхода, м³/ч; Qнаиб - значение наибольшего объемного расхода, м³/ч;

Qn - значение переходного объемного расхода (определяется в соответствии с руководством по эксплуатации), м³/ч.

Таблица 4 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения «А1» для преобразователей модели ЭВ-200 и ЭВ-200-ППД конструктивного исполнения 2, 5, %

Таблица 5 - Основные технические

Таблица 6 - Показатели надежности

наносится на маркировочную табличку на корпусе электронного блока и на титульные листы паспорта и руководства по эксплуатации преобразователя расхода методом фотолитографии или методом, принятым у изготовителя.

Таблица 7 - Комплектность

приведены в приложении И «Методика выполнения измерений» руководства по эксплуатации ЭВ-200.000.100.000.00 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-017-14145564-2009 Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)». Технические условия с изменением № 3.

Государственный центр испытаний средств измерений Закрытое акционерное общество Консалтинго-инжиниринговый предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон: +7 (495) 491-78-12, +7 (495) 491-86-55

E-mail: sittek@mail.ru, kip-mce@nm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Регистрационный № 56260-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

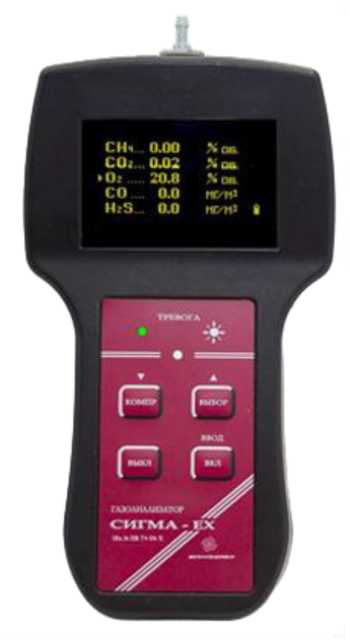

Газоанализаторы портативные Сигма-Ex предназначены для измерений объёмной доли метана, пропана, диоксида углерода, кислорода, водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора, аммиака, метана, суммы предельных углеводородов (ЕСпН2п+2) концентраций (ПДК) в воздухе рабочей зоны.

портативных   Сигма-Ex   (далее

поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду -по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и суммы предельных углеводородов (ZCnH2n+2);

- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента - по измерительным каналам объемной доли кислорода и водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора и аммиака.

Газоанализаторы представляют собой автоматические многоканальные приборы непрерывного действия.

Конструктивно газоанализатор выполнен одноблочным в корпусе из полимерного композитного материала. Внутри корпуса размещены плата управления, компрессор, датчики и аккумуляторный блок. Предусмотрена возможность установки двух оптических (каналы № 1 и № 2) и одного электрохимического датчиков (канал № 3) для модификации Сигма-Ех-ХХХ или любые сочетания двух оптических и трёх электрохимических сенсоров для модификации Сигма-Ех-ХХХ-Y-Z.

Газоанализатор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.

Питание газоанализаторов осуществляется от аккумуляторной батареи напряжением 3,6 В (типа 3xVH AA-1700 или аналогичной). Заряд аккумуляторной батареи осуществляется от адаптера питания КБРЕ.436231.002 (вне взрывоопасных зон помещений). В конструкции газоанализаторов предусмотрен контроль состояния аккумуляторов с индикацией их разряда.

Отбор измеряемой пробы осуществляется с помощью встроенного компрессора или ручного заборного устройства.

Перечень модификаций газоанализаторов в зависимости от количества и набора датчиков приведен в таблице 1.

Таблица 1 - Обозначение исполнений газоанализатора модификации Сигма-Ех-ХХХ

Обозначение модификации газоанализатора имеет вид:

• - Сигма-Ех-ХХХ - для газоанализатора с возможностью установки до 3 датчиков измерительных каналов.

• - Сигма-Ех-ХХХ-Y-Z - для газоанализатора с возможностью установки от 4 до 5 датчиков измерительных каналов,

где ХХХ - порядковый номер исполнения из таблицы 1, Y, Z - химические формулы определяемых компонентов в дополнительных измерительных каналах.

Вид климатического исполнения газоанализаторов УХЛ 3.1 ГОСТ 15150-69. По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 ГОСТ Р 52931-2008.

Общий вид газоанализаторов приведен на рисунке 1.

Схема пломбировки корпуса газоанализатора мастикой пломбировочной термостойкой по ГОСТ 18680-73 (Приложение 4) для ограничения несанкционированного доступа приведена на рисунке 2.

Заводской номер наносится фотохимическим способом печати на металл в цифровом формате на табличку, расположенную на задней панели корпуса. Общий вид таблички приведен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

а) Сигма-Ex-XXX

б) Сигма-Ex-XXX-Y-Z

Рисунок 1 - Общий вид газоанализаторов портативных Сигма-Ex

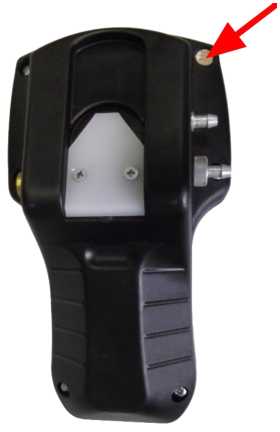

а) расположение пломбы в корпусе (отмечено стрелкой, показана задняя сторона корпуса Сигма-Ех-ХХХ)

Рисунок 2 - Схема пломбировки корпуса газоанализатора для ограничения несанкционированного доступа

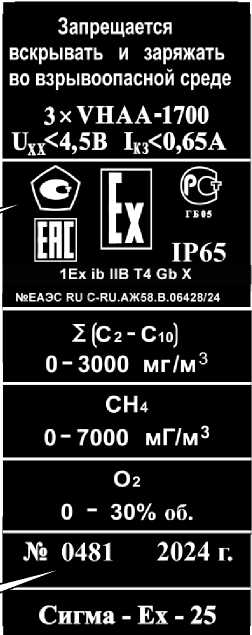

Рисунок 3 - Общий вид таблички с указанием места нанесения заводского номера и знака утверждения типа

Таблица 2 -

обеспечения

данные

Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты -средний по Р 50.2.077-2014.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 4 -

Таблица 5 - Основные технические характеристики газоанализаторов

Таблица 6 - Условия

Таблица 7 - Показатели надежности

наносится:

• 1) фотохимическим способом печати на металл на табличку, расположенную на задней панели корпуса газоанализатора (Рисунок 3);

• 2) типографским способом на титульный лист руководства по эксплуатации.

Таблица 8 - Комплектность

приведены в разделе 2 «Использование по назначению» документа КБРЕ.413311.001 РЭ «Газоанализаторы портативные Сигма-Ех. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

КБРЕ.413311.001 ТУ Газоанализаторы портативные Сигма-Ex. Технические условия.

Акционерное общество «Метеоспецприбор» (АО «Метеоспецприбор») ИНН 7810537861

Адрес: 192012, г. Санкт-Петербург, вн. тер. г. муниципальный пр-кт Обуховской обороны, д. 120, лит. Б, помещ. 1-Н, ПСН-03, эт. Телефон/факс: 8 (812) 702-07-39

Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail: info@vniim.ru Web сайт: www.vniim.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
