№750 от 17.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 244801
ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, в части внесения информации об изготовителях (правообладателях) Преобразователи давления измерительные Сапфир-22МП-ВН
Приказы по основной деятельности по агентству Вн. Приказ № 750 от 17.05.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 750
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях) причина внесения изменений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель1 |
Правообладатель2 |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Преобразователи давления измерительные |
Сапфир- 22МП-ВН |
33503-16 |
Открытое акционерное общество «Теплоконтроль» (ОАО «Теплоконтроль») , г. Казань |
Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г. Казань |
Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г. Казань | ||
Указывается только при изменении сведений об Изготовителях утвержденного типа средств измерений
Указывается только при изменении сведений о Правообладателях утвержденного типа средств измерений
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 750
Лист № 1 Регистрационный № 33503-16 Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные Сапфир-22МП-ВН
Назначение средства измеренийПреобразователи давления измерительные Сапфир-22МП-ВН (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемых характеристик: давления абсолютного, избыточного, гидростатического, разрежения, давления - разрежения, разности давлений в унифицированный токовый сигнал и параллельно в цифровой сигнал на базе интерфейса RS-485 по протоколам обмена ModbusRTU (ASCII) и HART - протокола, а также индикации текущего значения давления и параметров настройки преобразователей на встроенном дисплее в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание средства измеренийПринцип действия преобразователей основан на тензорезистивном эффекте.
Преобразователи состоят из измерительных блоков и электронных устройств. Преобразователи различных видов давления имеют унифицированные электронные устройства и отличаются лишь конструкцией измерительных блоков.
Измеряемое давление рабочей среды подается в камеру измерительного блока и линейно преобразуется в деформацию чувствительного элемента и вызванное этой деформацией изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке. Изменение сопротивления тензорезисторов, пропорциональное изменению измеряемого параметра, преобразуется микропроцессорным электронным устройством преобразователя в унифицированный токовый сигнал и параллельно в цифровой сигнал на базе интерфейса RS-485 по протоколам обмена Modbus RTU (ASCII) и HART протоколу, а также в индикацию текущего значения давления преобразователей на встроенном дисплее.
Преобразователи имеют следующие исполнения: общепромышленное,
взрывозащищенное, кислородное и поставляемые на объекты использования атомной энергии (далее - ОИАЭ).
Преобразователи взрывозащищенные с видом взрывозащиты «1ЕхdIIBТ5/Н2» имеют обозначение Сапфир-22МП-ВН-Вн; с видом взрывозащиты «0ЕхiаПCT4Х», имеют обозначение Сапфир-22-МП-ВН-Ех.
Преобразователи, поставляемые на ОИАЭ могут быть во взрывозащищенном исполнении (Сапфир-22МП-ВН-Вн-АС, Сапфир-22МП-ВН-Вн-А, Сапфир-22-МП-ВН-Ех-АС, Сапфир-22-МП-ВН-Ех-А).
Преобразователи для измерения давления кислорода Сапфир-22МП-ВН-ДД-К имеют исполнения - невзрывозащищенное или с взрывозащитой вида «0ЕхiаПCT4Х» (Сапфир-22МП-ВН-ДД-Ех-К).
Преобразователи, поставляемые на ОИАЭ, соответствуют:
- группе размещения (технологически полуобслуживаемые, периодически обслуживаемые) помещения зоны строгого режима в соответствии с ОТТ 08 042 462;
- группам назначения I, 2, 4, 5, 6 в соответствии с ОТТ 08 042 462 с классами безопасности 2, 3, 4 в соответствии с НП-001-15 соответственно;
- группе безотказности 1 в соответствии с ОТТ 08 042 462;
- группе Б по способу монтажа в соответствии с ГОСТ 29075-91;
- категории сейсмостойкости 1 в соответствии с НП-031;
- категории качества К2, КЗ, К4 в соответствии с НП-026.
Преобразователи имеют возможность установки уровня токового сигнала оповещения об ошибке при самодиагностике.
Преобразователи имеют электронное демпфирование выходного сигнала, характеризующееся временем усреднения результатов измерения от 0 до 100 с. Преобразователи для ОИАЭ соответствуют:
- группе IV по устойчивости к электромагнитным помехам, критерий качества функционирования при испытаниях на помехоустойчивость А по ГОСТ 32137-2013.
Общий вид преобразователей представлены на рисунках 1а - 1д. Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
а)
б)
в)
г)
д)

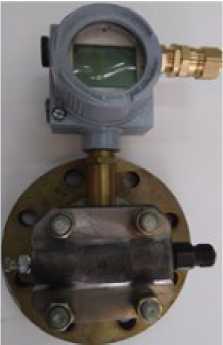

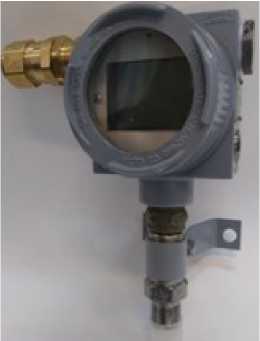

Рисунок 1 - Общий вид преобразователей

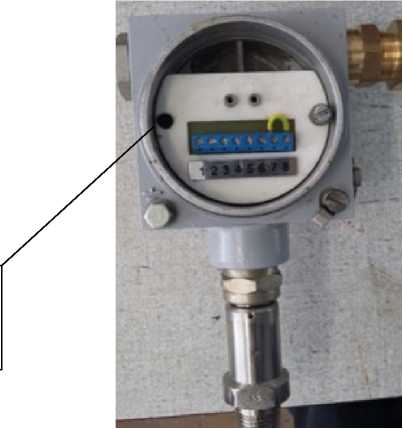

Схема пломбирования от несанкционированног
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) преобразователей по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire DDD |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2.0 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
OxECFI |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Пределы допускаемой погрешности преобразователей установлены с учетом влияния ПО на метрологические характеристики.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.0772014 - «высокий».
Метрологические и технические характеристикиМетрологические и технические характеристики преобразователей представлены в
таблицах 2-5.
Таблица 2 - Общие метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений |
в соответствии с таблицами 3, 4 и 5 |
|
Пределы допускаемой основной приведенной (к верхнему значению предела измерения) погрешности у, % |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5 |
|
Вариация выходного сигнала, не более |
м |
|
Выходные сигналы: - аналоговый, мА |
от 0 до 5 (от 5 до 0) |
|
-цифровой |
0 до 20 (от 20 до 0) от 4 до 20 (от 20 до 4) с HART протоколом |
|
-цифровой, RS-485 |
протокол ModbusRTU(ASCII) |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от диапазона изменения выходного сигнала |
от ±0,1 до ±0,6 |
|
Пределы допускаемой дополнительной погрешности, вызванной воздействием вибрации во всем диапазоне частот, % от диапазона изменения выходного сигнала: - для диапазонов измерений менее 2,5 кПа |
±1,5 |
|
- для диапазонов измерений от 2,5 кПа до 10 кПа |
±0,6 |
|
- для диапазонов измерений 10 кПа и более |
±0,4 |
|
Пределы допускаемой дополнительной погрешности преобразователей с выходным сигналом 4-20 мА, вызванной плавным изменением напряжения питания от 15 до 42 В на каждый 1 В, % от диапазона изменения выходного сигнала |
±0,01 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной воздействием внешнего магнитного поля, % от диапазона изменения выходного сигнала |
±0,2 |
|
Потребляемая мощность, В^А, не более - с выходным сигналом 0-5 (5-0) мА |
0,5 |
|
- с выходным сигналом 0-20 (20-0) мА |
1,2 |
|
- с выходным сигналом 4-20 (20-4) мА |
1,0 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +30 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
|
- атмосферное давление, кПа |
84 до 107 |
|
- напряжение питания от сети постоянного тока, В |
24±0,48; 36±0,72 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации (в зависимости от исполнения): 1) температура окружающего воздуха, °С - УХЛ3.1 |
от -10 до +80 |
|
- УХЛ4 |
от +1 до +60 |
|
- У2 |
от -50 до +80 |
|
- Т3 |
от -20 до +80 |
|
2) относительная влажность, % - УХЛ3.1, УХЛ4, У2 |
до 98 |
|
- Т3 |
до 100 |
|
3) напряжения питания от сети постоянного тока, В |
от 11 до 50 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 66, IP65 |
|
Габаритные размеры (длинахширинахвысота), мм |
от 118x112x210 до 248x122x295 |
|
Масса, кг |
от 1,8 до 13,6 |
|
Средний срок службы, лет, не менее: - исполнения, поставляемые на ОИАЭ |
50 |
|
- остальные исполнения |
25 |
|
Средняя наработка на отказ, ч, не менее |
270000 |
Таблица 3 - Верхние пределы измерений преобразователей абсолютного давления,
преобразователей избыточного давления и преобразователей разрежения
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
1,0(100) | ||||
|
2020 |
4И2.832.075 |
1,6(160) | ||
|
2,5 (250) | ||||
|
2021 |
4И2.832.101-04 |
4,0 (400) | ||
|
6,0 (600) | ||||
|
10,0 (1000) | ||||
|
1,6(160) | ||||
|
2,5 (250) | ||||
|
2030 |
4И2.832.076 |
4,0 (400) | ||
|
6,0 (600) | ||||
|
Преобразователь |
2031 |
4И2.832.101-06 |
10 (1000) |
- |
|
абсолютного давления |
16 (1600) | |||
|
Сапфир-22МП-ВН-ДА |
25 (2500) | |||
|
40 (4000) | ||||
|
10 |
(0,1) | |||
|
16 |
(0,16) | |||
|
25 |
(0,25) | |||
|
2040 |
4И2.832.077 |
40 |
(0,4) | |
|
2041 |
4И2.832.101-06 |
60 |
(0,6) | |
|
100 |
(1,0) | |||
|
160 |
(1,6) | |||
|
250 |
(2,5) | |||
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
0,1(1,0) | ||||
|
0,16(1,6) | ||||
|
2050 |
4И2.832.078 |
0,25 (2,5) | ||
|
0,4 (4,0) | ||||
|
2051 |
4И2.832.079 |
0,6 (6,0) | ||
|
1,0 (10) | ||||
|
Преобразователь |
1,6 (16) | |||
|
абсолютного давления |
2,5 (25) | |||
|
Сапфир-22МП-ВН-ДА |
1,0 (10) | |||
|
1,6 (16) | ||||
|
2060 |
4И2.832.080 |
2,5 (25) | ||
|
- |
4,0 (40) | |||
|
2061 |
4И2.832.081 |
6,0 (60) | ||
|
10 (100) | ||||
|
16 (160) | ||||
|
0,06(6) | ||||
|
0,1(10) | ||||
|
2110 |
4И2.832.082 |
0,16 (16) | ||
|
0,25 (25) | ||||
|
2115 |
4И2.832.111 |
0,4 (40) | ||
|
0,6 (60) | ||||
|
1,0 (100) | ||||
|
1,6 (160) | ||||
|
0,4 (40) | ||||
|
2120 |
4И2.832.083 |
0,6 (60) | ||
|
1,0 (100) | ||||
|
2121 |
4И2.832.087-01 |
1,6 (160) | ||
|
2,5 (250) | ||||
|
Преобразователь избыточного |
2125 |
4И2.832.112 |
4,0 (400) | |
|
6,0 (600) | ||||
|
10 (1000) | ||||
|
давления Сапфир-22МП-ВН-ДИ |
1,6 (160) | |||
|
2130 |
4И2.832.084 |
2,5 (250) | ||
|
4,0 (400) | ||||
|
2131 |
4И2.832.087-02 |
6,0 (600) | ||
|
10 (1000) | ||||
|
2135 |
4И2.832.113 |
16 (1600) | ||
|
25 (2500) | ||||
|
40 (4000) | ||||
|
10 |
(0,1) | |||
|
2140 |
4И2.832.085 |
16 |
(0,16) | |
|
25 |
(0,25) | |||
|
2141 |
4И2.832.087-03 |
40 |
(0,4) | |
|
60 |
(0,6) | |||
|
2145 |
4И2.832.114 |
100 |
(1,0) | |
|
160 |
(1,6) | |||
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
250 |
(2,5) | |||
|
0,1(1,0) | ||||
|
Преобразователь избыточного |
2150 |
4И2.832.086 |
0,16(1,6) | |
|
0,25 (2,5) | ||||
|
2151 |
4И2.832.087 |
0,4 (4,0) | ||
|
давления Сапфир-22МП-ВН-ДИ |
0,6 (6,0) | |||
|
2155 |
4И2.832.115 |
1,0 (10) | ||
|
1,6 (16) | ||||
|
2,5 (25) | ||||
|
0,6 (6,0) | ||||
|
2160 |
4И2.832.088 |
1,0 (10) | ||
|
1,6 (16) | ||||
|
2161 |
4И2.832.089 |
2,5 (25) | ||
|
4,0 (40) | ||||
|
2165 |
4И2.832.116 |
6,0 (60) | ||
|
Преобразователь |
10 (100) | |||
|
избыточного |
16 (160) | |||
|
давления |
4,0 (40) | |||
|
Сапфир-22МП-ВН-ДИ |
6,0 (60) | |||
|
2170 |
4И2.832.090 |
10 (100) | ||
|
16 (160) | ||||
|
2171 |
4И2.832.091 |
25 (250) | ||
|
40 (400) | ||||
|
60 (600) | ||||
|
100 (1000) | ||||
|
0,06(6) | ||||
|
0,1(10) | ||||
|
2210 |
4И2.832.092 |
0,16 (16) | ||
|
0,25 (25) | ||||
|
2215 |
4И2.832.117 |
0,4 (40) | ||
|
0,6 (60) | ||||
|
1,0 (100) | ||||
|
1,6 (160) | ||||
|
Преобразователь |
0,4 (40) | |||
|
2220 |
4И2.832.093 |
0,6 (60) | ||
|
разрежения Сапфир-22МП-ВН-ДВ |
1,0 (100) | |||
|
2221 |
4И2.832.087-04 |
1,6 (160) | ||
|
2,5 (250) | ||||
|
2225 |
4И2.832.118 |
4,0 (400) | ||
|
6,0 (600) | ||||
|
10 (1000) | ||||
|
2230 |
4И2.832.094 |
1,6 (160) | ||
|
2,5 (250) | ||||
|
2231 |
4И2.832.087-05 |
4,0 (400) |
- | |
|
6,0 (600) | ||||
|
2235 |
4И2.832.119 |
10(1000) | ||
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
16 (1600) | ||||
|
25 (2500) | ||||
|
40 (4000) | ||||
|
Преобразователь |
2240 |
4И2.832.095 |
10 |
(0,1) |
|
разрежения |
16 |
(0,16) | ||
|
Сапфир-22МП-ВН-ДВ |
2241 |
4И2.832.087-06 |
25 |
(0,25) |
|
40 |
(0,4) | |||
|
2245 |
4И2.832.120 |
60 |
(0,6) | |
|
100 |
(1,0) | |||
Таблица 4 - Верхние пределы измерений преобразователей давления-разрежения
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерения | |||
|
Разрежение |
Избыточное давление | |||||
|
кПа (кгс/м2) |
МПа (кгс/см2) |
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
0,0315 (3,15) |
0,0315 (3,15) | |||||
|
0,05 (5) |
0,05 (5) | |||||
|
2310 |
4И2.832.096 |
0,08 (8) |
0,08 (8) | |||
|
0,125(12,5) |
- |
0,125(12,5) |
- | |||
|
2315 |
4И2.832.121 |
0,2 (20) |
0,2 (20) | |||
|
0,315(31,5) |
0,315(31,5) | |||||
|
0,5 (50) |
0,5 (50) | |||||
|
0,8 (80) |
0,8 (80) | |||||
|
0,2 (20) |
0,2 (20) | |||||
|
2320 |
4И2.832.097 |
0,315(31,5) |
0,315(31,5) | |||
|
0,5 (50) |
0,5 (50) | |||||
|
Преобразователь |
2321 |
4И2.832.101-01 |
0,8 (80) |
0,8 (80) | ||
|
1,25 (125) |
1,25 (125) | |||||
|
давления- |
2325 |
4И2.832.122 |
2,0 (200) |
2,0 (200) | ||
|
разрежения Сапфир-22МП- ВН-ДИВ |
3,15 (315) |
3,15 (315) | ||||
|
5,0 (500) |
5,0(500) | |||||
|
0,8 (80) |
0,8 (80) | |||||
|
2330 |
4И2.832.098 |
1,25 (125) |
1,25 (125) | |||
|
2,0 (200) |
2,0 (200) | |||||
|
2331 |
4И2.832.101-02 |
3,15 (315) |
3,15 (315) | |||
|
5,0(500) |
5,0 (500) | |||||
|
2335 |
4И2.832.123 |
8,0(800) |
8,0 (800) | |||
|
12,5(1250) |
12,5(1250) | |||||
|
20 (2000) |
20 (2000) | |||||
|
2340 |
4И2.832.099 |
5,0(500) |
- |
5,0 (500) |
- | |
|
8,0(800) |
- |
8,0 (800) |
- | |||
|
2341 |
4И2.832.101-03 |
12,5(1250) |
- |
12,5(1250) |
- | |
|
20 (2000) |
(0,2) |
20 (2000) |
(0,2) | |||
|
2345 |
4И2.832.124 |
31,5 |
(0,315) |
31,5 |
(0,315) | |
|
50 |
(0,5) |
50 |
(0,5) | |||
|
Верхний предел измерения | |||||||
|
Наименование преобразователя |
Модель |
конструк- |
Разрежение |
Избыточное давление | |||
|
торскому документу |
кПа (кгс/м2) |
МПа (кгс/см2) |
кПа (кгс/м2) |
МПа (кгс/см2) | |||
|
100 |
(1,0) |
60 |
(0,6) | ||||
|
100 |
(1,0) |
150 |
(1,5) | ||||
|
50 |
(0,5) |
50 |
(0,5) | ||||
|
2350 |
4И2.832.100 |
0,1(1,0) |
0,06(0,6) | ||||
|
0,1(1,0) |
0,15 (1,5) | ||||||
|
2351 |
4И2.832.101 |
0,1(1,0) |
0,3 (3,0) | ||||
|
0,1(1,0) |
0,53 (5,3) | ||||||
|
2355 |
4И2.832.125 |
0,1(1,0) |
0,9 (9,0) | ||||
|
0,1(1,0) |
1,5 (15) | ||||||
|
0,1(1,0) |
2,4 (24) | ||||||
Таблица 5 - Верхние пределы измерений и предельно допустимое рабочее избыточное давление преобразователей разности давлений и преобразователей гидростатического давления
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений |
Предельно допустимое рабочее избыточное давление, МПа (кгс/см2) | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | ||||
|
0,063(6,3) | |||||
|
0,1(10) | |||||
|
2410 |
4И2.832.102 |
0,16 (16) | |||
|
0,25 (25) |
1,0 (10); | ||||
|
2415 |
4И2.832.126 |
0,40 (40) |
2,5 (25); | ||
|
0,63 (63) |
4,0 (40) | ||||
|
1,0 (100) | |||||
|
1,6 (160) | |||||
|
0,40 (40) | |||||
|
Преобразователь |
0,63 (63) | ||||
|
разности |
2420 |
4И2.832.103 |
1,0 (10) |
1,0(10); | |
|
давлений |
1,6(160) |
2,5(25); | |||
|
Сапфир-22МП- |
2425 |
4И2.832.127 |
2,5 (250) |
4,0(40); | |
|
ВН-ДД |
4,0 (400) |
10(100) | |||
|
6,3 (630) | |||||
|
10 (1000) | |||||
|
1,6(160) | |||||
|
2,5 (250) |
1,0(10) 2,5 (25) 4,0 (40) 10(100) 16(160) | ||||
|
2430 |
4И2.832.104 |
4,0 (400) | |||
|
6,3 (630) | |||||
|
2435 |
4И2.832.128 |
10 (1000) | |||
|
16 (1600) | |||||
|
25 (2500) | |||||
|
- |
0,04(0,4) | ||||
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
Верхний предел измерений |
Предельно допустимое рабочее избыточное давление, МПа (кгс/см2) | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | ||||
|
1,6(160) |
- |
25 (250); | |||
|
2,5 (250) |
- |
32 (320); 40 (400) | |||
|
4,0 (400) | |||||
|
2434 |
4И2.832.105 |
6,3 (630) |
25 (250); 32 (320); 40 (400) | ||
|
10 (1000) | |||||
|
16 (1600) | |||||
|
25 (2500) | |||||
|
- |
0,04 (0,4) | ||||
|
10 (1000) |
- | ||||
|
16 (1600) |
- |
1,0(10) | |||
|
2440 |
4И2.832.106 |
25 (2500) |
- |
2,5 (25) | |
|
0,04 (0,4) |
4,0 (40) | ||||
|
2445 |
4И2.832.129 |
0,063 (0,63) |
10(100) | ||
|
0,10 (1,0) |
16 (160) | ||||
|
0,16(1,6) | |||||
|
0,25 (2,5) | |||||
|
10 (1000) |
- | ||||
|
16 (1600) |
- | ||||
|
Преобразователь |
25 (2500) |
- |
25 (250); 32 (320); | ||
|
разности |
2444 |
4И2.832.107 |
0,04 (0,4) | ||
|
0,063 (0,63) | |||||
|
давлений |
40 (400) | ||||
|
Сапфир-22МП- |
0,10 (1,0) | ||||
|
ВН-ДД |
0,16(1,6) | ||||
|
0,25 (2,5) | |||||
|
0,10 (1,0) | |||||
|
0,16(1,6) | |||||
|
2450 |
4И2.832.108 |
0,25 (2,5) |
4,0 (40); | ||
|
0,4 (4,0) | |||||
|
10 (100); | |||||
|
2455 |
4И2.832.130 |
0,63 (6,3) |
16 (160); | ||
|
1,0 (10,0) |
25(250) | ||||
|
1,6 (16,0) | |||||
|
2,5 (25,0) | |||||
|
0,63 (6,3) | |||||
|
1,0 (10,0) | |||||
|
2460 |
4И2.832.109 |
1,6(16) | |||
|
2,5 (25,0) |
25 (250) | ||||
|
2465 |
4И2.832.131 |
4,0 (40,0) | |||
|
6,3 (63,0) | |||||
|
10 (100) | |||||
|
16 (160) | |||||
|
0,63 (6,3) |
32 (320); 40 (400) | ||||
|
2464 |
4И2.832.110 |
- |
1,0 (10,0) | ||
|
1,6(16) | |||||
|
Наименование преобразователя |
Модель |
Обозначение по конструкторскому документу |
|
Преобразователь разности давлений Сапфир-22МП-ВН-ДГ |
2520, 2525 |
4И2.832.111 4И2.832.132 |
|
2530 2535 |
4И2.832.112 4И2.832.133 | |
|
2540, 2545 |
4И2.832.113 4И2.832.134 |
|
Верхний предел измерений |
Предельно допустимое рабочее избыточное давление, МПа (кгс/см2) | |
|
кПа (кгс/м2) |
МПа (кгс/см2) | |
|
2,5 (25,0) | ||
|
4,0 (40,0) | ||
|
6,3 (63,0) | ||
|
10 (100) | ||
|
16 (160) | ||
|
0,40 (40) |
- |
4,0 (40) |
|
0,63 (63) | ||
|
1,0 (10) | ||
|
1,6(160) | ||
|
2,5 (250) | ||
|
4,0 (400) | ||
|
6,0 (600) | ||
|
10 (1000) | ||
|
1,6 (160) |
- |
4,0 (40) |
|
2,5 (250) | ||
|
4,0 (400) | ||
|
6,0 (600) | ||
|
10 (1000) | ||
|
16 (1600) | ||
|
25 (2500) | ||
|
40 (4000) | ||
|
10 (1000) |
- |
4,0 (40) |
|
16 (1600) |
- | |
|
25 (2500) |
- | |
|
40 |
(0,4) | |
|
60 |
(0,6) | |
|
100 |
(1,0) | |
|
160 |
(1,6) | |
|
250 |
(2,5) | |
наносится на табличку преобразователей методом химпечати или методом лазерной гравировки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 6 - Комплект поставки преобразователей
|
Наименование и условное обозначение |
Обозначение |
Количество |
Примечание |
|
Преобразователь |
1 шт. |
В соответствии с заказом | |
|
Руководство по эксплуатации |
4И0.289.004 РЭ |
1 экз. |
На каждые 10 преобразователей, поставляемых в один адрес |
|
Наименование и условное обозначение |
Обозначение |
Количество |
Примечание |
|
Руководство по эксплуатации |
4И0.289.004-01 РЭ |
3 экз. |
При поставке преобразователей на экспорт |
|
Паспорт |
4И0.289.004 ПС |
1 экз. | |
|
Паспорт |
4И0.289.004-01 ПС |
3 экз. |
При поставке преобразователей на экспорт |
|
Вентильный блок для преобразователей Сапфир-22 МП-ВН-ДД |
2В4.463.026 |
1 шт. |
Двухходовой -исполнение «В» * |
|
4И4.463.012 |
1 шт. |
Трехходовой - исполнение «В3»* | |
|
Комплект монтажных частей |
- |
1 комплект |
В зависимости от заказа, за отдельную плату |
|
Программа связи с компьютером и настройки преобразователей |
- |
1 экз. | |
|
Диск сервисных программ «SAFDDD» и “HARTDDD” |
- |
1 комплект | |
|
Преобразователь интерфейса USB/RS-232/RS-485 |
- |
1 шт. | |
|
HART - модем |
- |
1 шт. | |
|
Штепсельный разъем 2РМТ22КПЭ4Г3В1В или 2РМТ14КПЭ4Г1В1В |
- |
1 шт. | |
|
Сосуды конденсационные, уравнительные или разделительные |
- |
1 или 2* | |
|
Диафрагма |
- |
1 шт. | |
|
Блок питания |
- |
1 шт. | |
|
Запасные части |
- |
1 комплект | |
|
Примечение * - комплектуется в зависимости от заказа | |||
приведены в разделе 1.3 «Устройство и работа» документа «Преобразователи давления измерительные Сапфир-22МП-ВН. Руководство по эксплуатации 4И0.289.004 РЭ».
Нормативные документы, устанавливающие требования к преобразователям давления измерительным Сапфир-22МП-ВНГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Оборудование. Общие требования».
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ 30852.10-2002 (МЭК 60079-11:1998) «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i».
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
МИ 1997-89 ГСИ «Преобразователи давления измерительные. Методика поверки»
ГОСТ 29075-91 «Системы ядерного приборостроения для атомных станций. Общие требования»
ОТТ 08 042 462 «Приборы и средства автоматизации для атомных станций. Общие технические требования»
НП-031-01 «Нормы проектирования сейсмостойких атомных станций»
НП-026-16 «Требования к управляющим системам, важным для безопасности атомных станций»
ГОСТ 32137-2013 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний»
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ. I и РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
17 мая 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителях (правообладателях) утвержденного типа средства измерений, согласно приложению к настоящему
приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.
-
3. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому
регулированию и
^.u.i илуиева. >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и
метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374
Кому выдан: Кулешов Алексей Владимирович
.Кулешов
Действителен: с 15.09.2020 до 15.09.2021
к_____—_____
