Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» мая 2018 г. №864

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные NetOil&Gas

Расходомеры многофазные NetOil&Gas (далее - расходомеры) предназначены для измерений без предварительной сепарации массового расхода и массы скважинной жидкости, скважинной жидкости без учета воды, а также объемного расхода и объема нефтяного газа в газожидкостном потоке, извлекаемом из недр.

Принцип действия расходомеров основан на использовании комбинации результатов измерений и вычислений параметров многофазного потока расходомером массовым I/A Seriesc измерительным преобразователем массового расхода CFT51 и первичными преобразователями массового расхода CFS10 или CFS20 (расходомер массовый), измерителем обводненности RedEye^®Multiphase, преобразователем температуры RTT15 и преобразователем давления измерительным IMV25, которые связываются посредством протокола Modbus с устройством обработки информации PF (NetOilComputer).

Расходомер массовый передает информацию об измеренных плотности и массовом расходе среды в устройство обработки информации NetOilComputer. Принцип действия расходомера массового основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по измерительной трубке датчика, колеблющейся с частотой автоколебаний. Кориолисовые силы препятствуют колебаниям трубки датчика, что приводит к сдвигу фаз колебаний на входе и выходе измерительной трубки датчика, выполненной в виде петли. Величина сдвига фаз колебаний пропорциональна массовому расходу. Измерение плотности основано на измерении резонансной частоты колебаний трубки расходомера.

Измеритель обводненности RedEye^®Multiphase передает информацию о коэффициенте обводненности нефтегазоводяной смеси в устройство обработки информации NetOilComputer. Принцип действия измерителя обводненности основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного излучения в анализируемой водонефтяной эмульсии.

Преобразователь давления измерительный IMV25 с подключенным к нему преобразователем температуры RTT15 передает информацию об измеренных давлении и температуре среды, а также перепаде давления на расходомере массовом в устройство обработки информации NetOilComputer. Преобразователь давления измерительный IMV25 в зависимости от вязкости, плотности нефти, содержания парафинов и других физических свойств газожидкостного потока монтируется как с помощью импульсных трубок, так и с помощью разделительных диафрагм.

Устройство обработки информации NetOilComputer вычисляет массовый расход скважинной жидкости и скважинной жидкости без учета воды, объемный расход газа, приведенный к стандартным условиям, в газожидкостном потоке. Также NetOilComputer имеет опциональный вход для приема данных измерений от внешнего расходомера, установленного на отдельной газовой линии.

Расходомеры многофазные NetOil&Gasс диаметрами условного прохода 15, 25, 40, 50 и 80 мм предназначены для использования c легкими нефтями вязкостью до 50 мм²/с. Расходомеры многофазные NetOil&Gasс диаметром условного прохода 50 мм могут также выпускаться в модификации для работы с тяжелыми нефтями вязкостью до 3000 мм²/с.

Общий вид расходомеров представлен на рисунке 1.

Для предотвращения несанкционированной настройки и вмешательства пломбированию подлежат: расходомер массовый, измеритель обводненности, преобразователь давления измерительный и преобразователь температуры. Места пломбирования приведены на рисунках 2, 3, 4, 5, 6.

Измерительный преобразователь массового расхода

П реобразовзтель температуры

Устройство обработки информации

Измеритель обводненности

Первичный преобразователь массового расхода

П реоб разова т ель давления измерительный

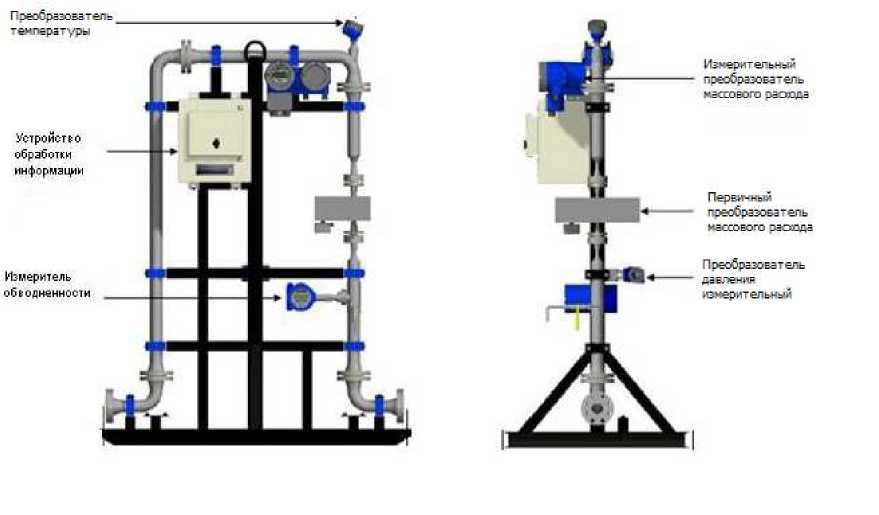

Рисунок 1 - Общий вид расходомеров многофазных NetOil&Gas

Рисунок 2 - Первичный преобразователь массового расхода

клеммной коробки CFT51

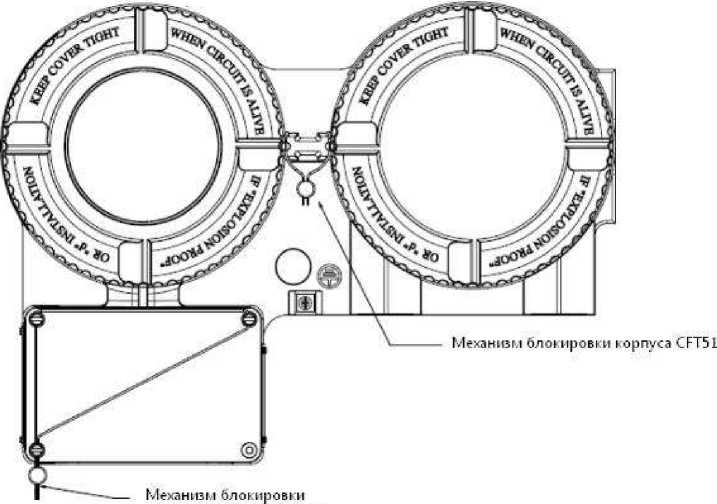

Рисунок 3 - Измерительный преобразователь массового расхода

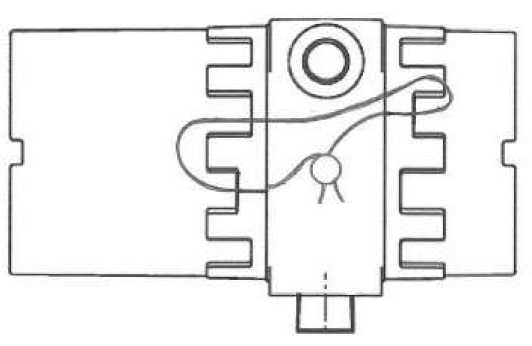

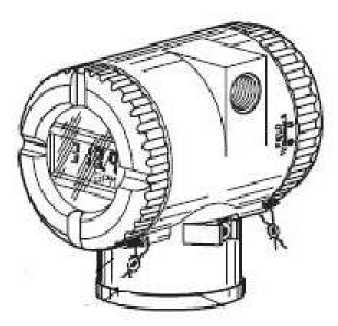

Рисунок 4 - Преобразователь давления

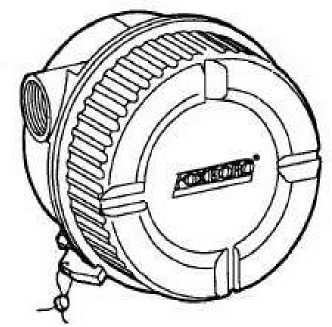

Рисунок 5 - Преобразователь температуры Измерительный

Рисунок 6 - Измеритель обводненности

является встроенным и метрологически значимым. Программное обеспечение защищено от несанкционированного доступа многоуровневой системой парольной защиты. Дополнительно конструкцией расходомеров предусмотрено ограничение доступа к интерфейсам программного обеспечения методом пломбирования отдельных элементов расходомеров. Примененные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и измеренных данных, а также изменения или удаления измерительной информации программного обеспечения в случае возникновения непредсказуемых физических воздействий. После кратковременного сбоя питания программное обеспечение автоматически восстанавливает свою работу, ведется защищенный журнал внештатных ситуаций.

Нормирование метрологических характеристик расходомеров проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р.50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики расходомеров приведены в таблице 2, 3, 4 и 5.

Таблица 2 - Диапазоны измерений расходомеров многофазных NetOil&Gas в зависимости

от диаметра условного прохода

Таблица 3 - Диапазоны измерений расходомеров многофазных NetOil&Gas с диаметром условного прохода DN50 в модификации для работы с тяжелыми нефтями в зависимости от вязкости скважинной жидкости

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на корпус устройства обработки информации расходомеров методом наклейки и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплект поставки расходомеров приведен в таблице 6.

Таблица 6 - Комплект поставки расходомеров

Поверка осуществляется по документу МП 0325-9-2015 «ГСИ. Расходомеры многофазные NetOil&Gas производства АО «ГМС Нефтемаш». Методика поверки», утвержденному ФГУП «ВНИИР» 20 марта 2015 г.

Основные средства поверки:

• - Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 по ГОСТ 8.637-2013, с диапазоном расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м³/ч (для газа), суммарные неопределенности: расхода газа находится в пределах ±0,38 %, расхода жидкости находится в пределах ±0,46 %;

• - эталоны 1-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой системы, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой системы, с относительной погрешностью измерения объемного расхода газа (воздуха) до 1,5 %.

• - эталоны 2-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения объемного расхода газа (воздуха) от 3 до 5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды Часть 11. Искробезопасная электрическая цепь «i»

ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»»

ТУ 4213-069-00137182-2015 Расходомеры многофазные NetOil&Gas. Технические условия Изготовитель

Акционерное общество «ГМС Нефтемаш» (АО «ГМС Нефтемаш»)

ИНН 7204002810

Адрес: 625003, г. Тюмень, ул. Военная, 44

Тел.: (3452) 430103, факс: (3452) 432239

Е-mail: girs@hms-neftemash.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7А

Тел.: (843)272-70-62, факс: 272-00-32

Е-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
