ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »     оошоОр;   2025 г. № _⁰_⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

29 сентября 2025 г.                                                                   ,         2079

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/

Лист № 1 Регистрационный № 61047-15                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы газов шлейфовые «Сектор» (далее - сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Сигнализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия сигнализаторов - оптический инфракрасный абсорбционный.

Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования сигнализатора потоковой насадкой.

Конструктивно сигнализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент сигнализатора - инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.

Сигнализаторы могут использоваться в составе автоматизированных систем пожарно-охранной сигнализации типа «ЯУЗА-Ех» по БФЮК.425513.009 ТУ или других (обеспечивающих требуемые параметры питания) при соединении нескольких сигнализаторов в шлейф сигнализации центрального блока управления и питания системы.

Сигнализаторы имеют два фиксированных порога срабатывания сигнализации на заданное содержание определяемого компонента, при превышении которых срабатывает предупредительная (ПОРОГ 1) или аварийная (ПОРОГ 2) сигнализация.

Значения порогов устанавливаются при выпуске сигнализаторов из производства в соответствии со значениями, согласованными с конкретным заказчиком на этапе оформления заказа.

Сигнализаторы имеют устройство световой сигнализации - многофункциональный сигнальный светодиод красного цвета и три пары контактов оптоэлектронных реле («сухие» контакты), меняющие свое состояние при срабатывании предупредительной, аварийной или сигнализации по неисправности.

Реле сигнализаторов предназначены для передачи информации по шлейфу сигнализации и не предназначены для подключения к ним исполнительных устройств.

Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке сигнализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».

Сигнализаторы выпускаются в пяти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).

Сигнализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Сигнализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р МЭК 61326-1-2014.

Общий вид сигнализаторов приведен на рисунке 1.

Конструкцией сигнализаторов предусмотрена защита и пломбировка электронной платы сигнализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора (рис. 1).

Место нанесения знака утверждения типа

Ц                                      Промвкопривор

I                                           ОООТХюммоцмвор-

г. Самт-Птрбтрг wwwprowiaccptxx и Сигнализатор газов шлейфовый

“СЕКТОР” ____МЦК.413331,Ml TV        ,

ЕЛИ Диапазон

“      .....’   ’          110/20 %НКЛР~|

[-40*СьТа<+60^-с|

OExta IICT4Ga~x]

Рисунок 1 - Общий вид сигнализаторов

Место размещения защитной пломбы (крышка корпуса снята)

Место размещения клейма поверителя

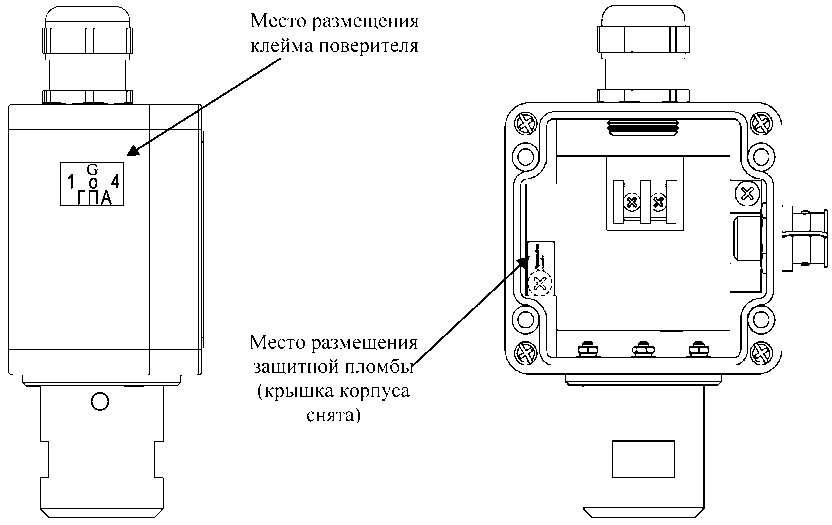

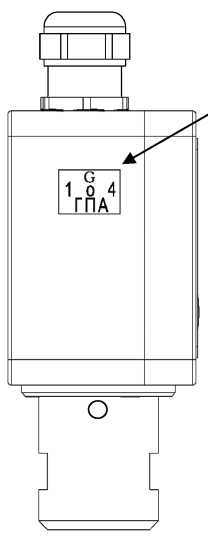

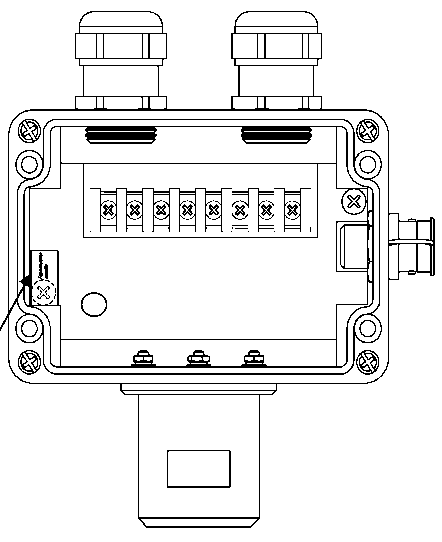

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа и размещения оттиска клейма поверителя

Основные функции программного обеспечения (далее - ПО):

• - считывание цифрового выходного сигнала первичного преобразователя сигнализатора и преобразование в значение содержания определяемого компонента;

• - формирование на индикаторе сигнализации режимов «норма», «предупредительная», «аварийная», «отказ» с одновременной выдачей управляющих сигналов для переключения «сухих» контактов реле при достижении содержания определяемого компонента установленных пороговых значений;

• - передача измеренных значений и данных об исправности сигнализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;

• - управление режимами работы сигнализатора (корректировка показаний сигнализатора, установка пороговых значений и т.д.) в соответствии с командами с ВУ;

• - контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО сигнализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов, в зависимости от исполнения, приведены в таблице 2.

Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов

аблица 3 - Метрологические характеристики

Сигнализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 4.

Таблица 4 - Допускаемое содержание неизмеряемых компонентов

аблица 5 - Основные технические характеристики

аблица 6 - Показатели надежности

наносится типографским способом на титульный лист Руководства по эксплуатации и методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора.

Лист № 6 Всего листов 7 Комплектность средства измерений

аблица 7 - Комплектность средства измерений

приведены в документе ПЛЦК.413331.001 РЭ «Сигнализаторы газов шлейфовые «Сектор». Руководство по эксплуатации», раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия»

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»

ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»

ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды»

ГОСТ 30805.22-2013 (CISPR 22:2006) «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»

ПЛЦК.413331.001 ТУ «Сигнализаторы газов шлейфовые «Сектор». Технические условия»

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес места осуществления деятельности: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Тел./факс (812) 295-21-60, 295-20-01, 295-21-43, 295-05-25

E-mail: info@promecopribor.ru, www.promecopribor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1

Регистрационный № 91745-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоиндикаторы регистрирующие Smartag (далее по тексту - термоиндикаторы) предназначены для непрерывных измерений температуры окружающей среды (в т.ч. жидкости) в помещениях, для хранения и при транспортировке различной продукции, а также для измерений относительной влажности воздуха.

Конструктивно термоиндикаторы выполнены в виде компактного корпуса из ABS пластика со встроенным или выносным датчиком температуры, температуры и влажности. Модификация «Smartag Zond» является измерительным зондом для дальнейшего подключения к модификации Smartag TZ, а также для измерения параметров температуры и\или влажности в логгерах и любых системах мониторинга с интерфейсом подключения I2C. Smartag Zond выполнен в 2х корпусах (пластиковый (для измерения температуры и влажности) и стальная герметичная гильза (для измерения температуры окружающей среды, а также измерения температуры жидкостей не агрессивных к материалу гильзы).

При использовании специального защитного ПВХ пакета допускается погружать измеритель со встроенным датчиком температуры в жидкость, не агрессивную к материалу защитного пакета.

Принцип действия термоиндикаторов основан на аналогово-цифровом преобразовании электрического напряжения на резисторе с выраженной температурной зависимостью его электрического сопротивления от температуры (модификации со встроенным аналоговым датчиком «Smartag mini», «Smartag») или на получении численных значений, пропорциональных измеряемым величинам, от встроенного цифрового датчика (модификации «Smartag RHT», «Smartag RS-T, Smartag RS- RHT Smartag T, Smartag track») или от внешнего цифрового датчика, подключаемого к термоиндикаторам через кабель с разъемом (модификация «Smartag TZ») Термоиндикаторы выпускаются в нескольких модификациях: Smartag Zond, Smartag mini, Smartag, Smartag T, Smartag RHT, Smartag TZ, Smartag RS-T, Smartag RS- RHT, Smartag track -которые отличаются количеством каналов, элементами питания и метрологическими характеристиками.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на информационную табличку (этикетку) типографским способом в виде буквенно-цифрового обозначения.

Общий вид термоиндикатора и место нанесения заводского номера представлены на рисунке 1.

Термоиндикаторы являются автономными измерительными и беспроводными приемо-передающим устройствами.

Место нанесения

заводского номера

«Smartag»

«Smartag T»

Рис 1г

«Smartag TZ»

Рис 1д

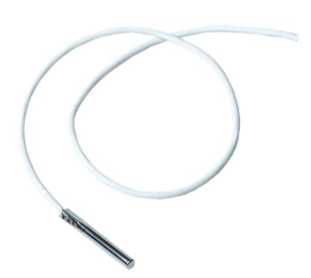

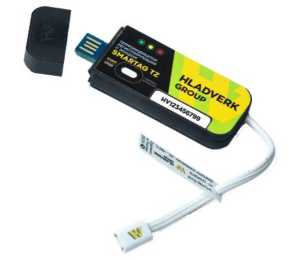

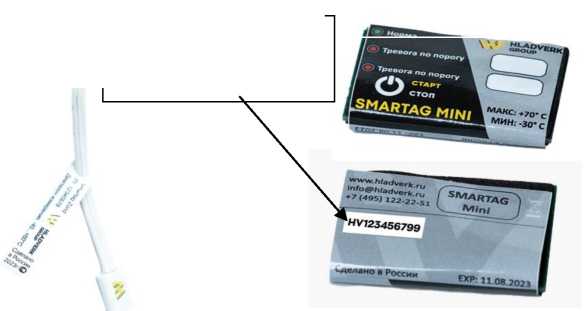

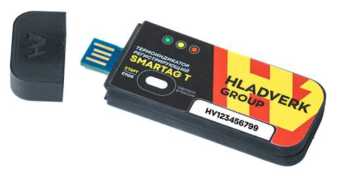

Рисунок 1 (а, б, в, г, д, е) - Общий вид термоиндикаторов, зондов и места нанесения заводского номера

«Smartag RS-RHT»

Рис 1з

«Smartag track»

Рис 1и

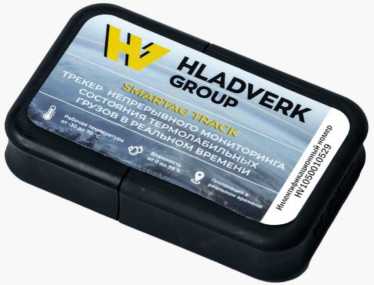

Рисунок 1 (ж, з, и) - Общий вид термоиндикаторов и место нанесения заводского номера

Пломбирование термоиндикаторов не предусмотрено.

Программное обеспечение (ПО) термоиндикаторов состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, загружаемое в термоиндикатор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Автономное ПО «HDSC MCU Programmer» используется только ограниченным кругом пользователей и применяется для программирования с расширенными возможностями измерителей однократного и многократного применения, приведены в таблице 1.

Автономное ПО «Smartag User» используется неограниченным кругом пользователей и предназначено для настройки и считывания информации, полученной от измерителей многократного применения, приведены в таблице 1.

Идентификационные данные автономного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом

Таблица 4 - Комплект средства измерений

приведены в разделе 5 «Работа с термоиндикатором» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению

Постановление Правительства РФ от 16 ноября 2020 г. N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ТУ 26.51.53-001-96043623-2022 Термоиндикаторы регистрирующие Smartag. Технические условия

Общество с ограниченной ответственностью «Хладверк Групп»

(ООО «Хладверк Групп»)

Юридический адрес: 115191, г. Москва, Духовской пер, д. 17, стр. 15, помещ. 11н/2, офис 167

ИНН: 7751225272

Телефон: +7 495 122 22 51

E-mail: info@hladverk.ru

Общество с ограниченной ответственностью «Хладверк Групп»

(ООО «Хладверк Групп»)

Юридический адрес: 115191, г. Москва, Духовской пер, д. 17, стр. 15, помещ. 11н/2, офис 167

Адрес места осуществления деятельности: 142281, Московская обл., г.о. Серпухов, г. Протвино, Кременковское ш., д. 2

ИНН: 7751225272

Телефон: +7 495 122 22 51

E-mail: info@hladverk.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28

Адрес места осуществления деятельности: 142300, Московская область, Чеховский район, г. Чехов, Симферопольское шоссе, д. 2

Web-сайт: https://prommash-test.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312126

Лист № 1 Регистрационный № 59937-20                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее -влагомеры) предназначены для автоматического измерения объемного влагосодержания нефти, нефтепродуктов и газоконденсатов. Влагомеры используются в качестве рабочего эталона 2-го разряда по ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов при проведении поверки, градуировки и контроля метрологических характеристик влагомеров нефти и нефтепродуктов.

Влагомер выполнен в виде переносного устройства и состоит из первичного измерительного СВЧ-преобразователя (далее по тексту - первичный преобразователь) и блока индикации. Первичный преобразователь имеет цилиндрический корпус с крышкой. Внутри корпуса размещен сигнальный модуль и плата контроллера.

Блок индикации размещен в корпусе кейса. На лицевой панели блока индикации находится графический дисплей, включатель питания, кнопки выбора режима, кнопки управления, разъемы для связи с первичным преобразователем, зарядным устройством и ПК. Питание влагомера осуществляется от встроенной аккумуляторной батареи.

Принцип действия влагомера основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

Общий вид влагомера приведен на рисунке 1, место пломбирования указано на рисунке 2.

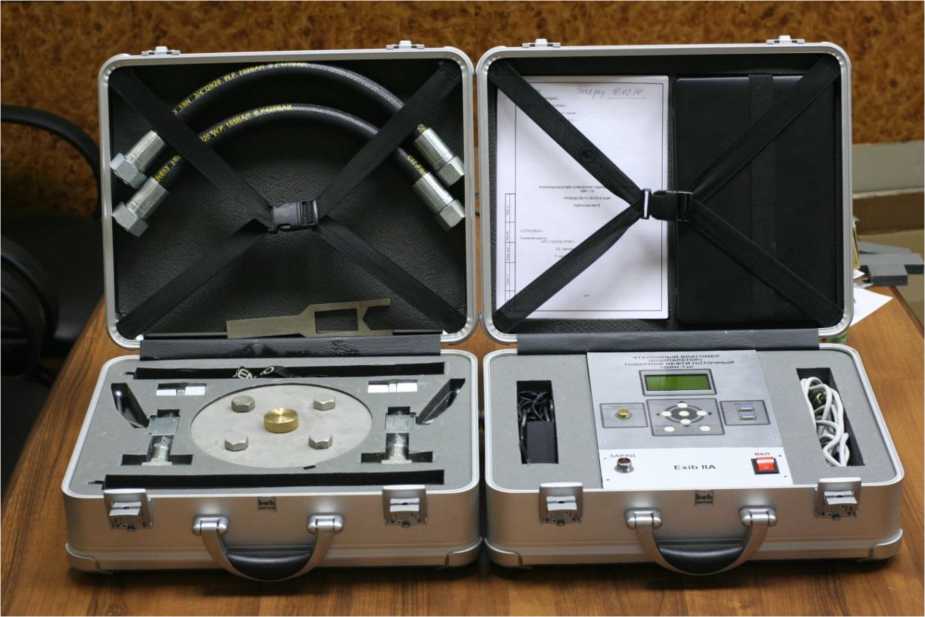

Рисунок 1 - Общий вид влагомера

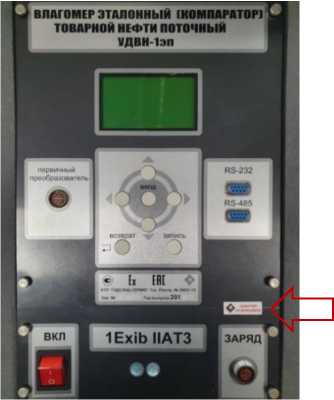

Рисунок 2 - Место пломбирования влагомера

Программное обеспечение (далее по тексту - ПО) является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов и калибровочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея и временных трендов в виде файла.

ПО при изготовлении влагомера заносится в интегральную микросхему и не может быть изменено пользователем.

Калибровочные коэффициенты записаны в перепрограммируемое запоминающее устройство и отображаются на графическом дисплее для возможности сличения их со значениями, записанными в паспорте на влагомер. Их изменение недоступно для пользователя. Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.

Встроенное ПО защищено от несанкционированного доступа пломбировочным стрикером на корпусе блока индикации (рисунок 2) и цифровым ключом.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.

аблица 1 - Идентификационные данные встроенного программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку блока индикации влагомеров методом наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов

УШЕФ.414432.008 ТУ. Влагомер эталонный (компаратор) товарной нефти поточный УДВН-1эп. Технические условия

Общество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис»

(ООО «НТП «Годсэнд-сервис»)

ИНН 5052009726

Адрес места осуществления деятельности: 141195, Московская обл., г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ.12

Тел./факс: (495) 745-15-67

Email: godsend_su@mail.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7 843 272-70-62. Факс: +7 843 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

Лист № 1

Регистрационный № 61046-15                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные «Сектор-2» (далее - газоанализаторы) предназначены для непрерывных автоматических измерений довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны.

Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия газоанализаторов - оптический инфракрасный абсорбционный.

Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализатора потоковой насадкой.

Конструктивно газоанализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент газоанализатора -инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.

Газоанализаторы имеют унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80.

Газоанализаторы предназначены для работы в качестве первичных измерительных преобразователей (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли от 4 до 20 мА.

Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке газоанализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».

Газоанализаторы выпускаются в пяти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).

Газоанализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Газоанализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р МЭК 61326-1-2014.

Общий вид газоанализаторов представлен на рисунке 1.

Конструкцией газоанализаторов предусмотрена защита и пломбировка электронной платы газоанализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом металлографики на информационную табличку (шильд), расположенную на передней панели газоанализатора (рис. 1).

Место нанесения знака утверждения типа

-4г- Промжоприбор

\^’^Т/                    ОООТХхжжхцжбор-

V. -J                               wwwpromecopitKxrij

г Сами -Петербург Газоанализатор стационарный “СЕКТОР-2”

ПЛЦК.4из31.002ТУ

Рисунок 1 - Общий вид газоанализаторов

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и размещения оттиска клейма поверителя

Основные функции программного обеспечения (далее - ПО):

• - считывание цифрового выходного сигнала первичного преобразователя газоанализатора и преобразование в значение содержания определяемого компонента;

• - выдача цифрового сигнала для формирования по измерительному каналу выходного сигнала от 4 до 20 мА, пропорционального содержанию определяемого компонента;

• - передача измеренных значений и данных об исправности газоанализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;

• - управление режимами работы газоанализатора (предварительная конфигурация, корректировка показаний газоанализатора, градуировка и т.д.) в соответствии с командами с ВУ;

• - контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, в зависимости от исполнения, приведены в таблице 2.

Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

аблица 3 - Метрологические характеристики

Газоанализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 4.

аблица 4 - Допускаемое содержание неизмеряемых компонентов

аблица 5 - Основные технические характеристики

аблица 6 - Показатели надежности

наносится типографским способом на титульный лист Руководства по эксплуатации и методом металлографики на информационную табличку (шильд), расположенную на передней панели газоанализатора.

Лист № 6 Всего листов 7 Комплектность средства измерений

аблица 7 - Комплектность средства измерений

приведены в документе ПЛЦК.413331.002 РЭ «Газоанализаторы стационарные «Сектор-2». Руководство по эксплуатации», раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия»

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»

ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды»

ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

ГОСТ 30805.22-2013 (CISPR 22:2006) «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»

ПЛЦК.413331.002 ТУ «Газоанализаторы стационарные «Сектор-2». Технические условия»

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес места осуществления деятельности: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Тел./факс (812) 295-21-60, 295-20-01, 295-21-43, 295-05-25.

E-mail: info@promecopribor.ru, www.promecopribor.ru.

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
