МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 марта 2020 г.                                                  439

____ №_____

Москва

О продлении и переоформлении свидетельства об утверяедении типа средства измерений № 40895 «Сигнализаторы СТМ10»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «СПО «Аналитприбор» от 27 января 2020 г. № 63/1491, приказываю:

• 1. Продлить срок действия свидетельства об утверждении типа № 40895 «Сигнализаторы СТМ10» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа № 40895 «Сигнализаторы СТМ10», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 11597-10, с сохранением регистрационного номера, в связи с изменением кода идентификации отечественного производства.

сертификат: OOE1O36E1BO7EOFB8DEAU89OOBCB6D09O

Кому выдан: Голубев Сергей Сергеевич

-                    „          Действителен: с 06.11,2019 до 06,11.2020

Заместитель Рукоткнтите.пя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2020 г. № 439

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы СТМ10

Назначение средства измерений

Сигнализаторы СТМ10 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Тип сигнализаторов - стационарный, автоматический, блочно-модульной конструкции, одно- и многоканальный.

Принцип измерения сигнализаторов - термохимический.

Способ отбора пробы - диффузионный или принудительный, в зависимости от исполнения.

Режим работы - непрерывный.

Конструктивно сигнализатор состоит из:

• - блока сигнализации и питания (БСП), включающего в себя модули измерительного преобразователя (МИП) (от одного до десяти), модуль преобразователя основного питания (МПОП) и модуль преобразователя резервного питания (МПРП) (наличие модуля определяется исполнением сигнализатора);

• - от одного до десяти выносных датчиков (ВД) или блоков датчиков (БД), подключаемых к БСП.

Перечень исполнений сигнализаторов приведен в таблице 1.

Сигнализаторы обеспечивают:

• 1) выдачу сигнализации ПОРОГ1 - непрерывной световой сигнализации красного цвета КОНЦЕНТР по каждому каналу, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации «ПОРОГ1»;

• 2) выдачу сигнализации ПОРОГ2 - прерывистой световой сигнализации красного цвета КОНЦЕНТР по каждому каналу, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации «ПОРОГ2»;

• 3) выдачу прерывистой световой сигнализации красного цвета ОТКАЗ о наиболее вероятной неисправности сигнализаторов (обрыв чувствительных элементов ВД);

• 4) переключение контактов для коммутации внешних цепей сигнализации при срабатывании сигнализации ПОРОГ1, ПОРОГ2;

• 5) переключение контактов для коммутации внешних цепей сигнализации неисправности ОТКАЗ;

• 6) переключение контактов для коммутации внешних цепей сигнализации ВКЛЮЧЕНО при включении сигнализатора (кроме сигнализаторов исполнений, соответствующих требованиям Правил Российского морского регистра судоходства);

• 7) индикацию измеренного значения концентрации (в сигнализаторах с цифровым отсчетным устройством).

Таблица 1

Продолжение таблицы 1

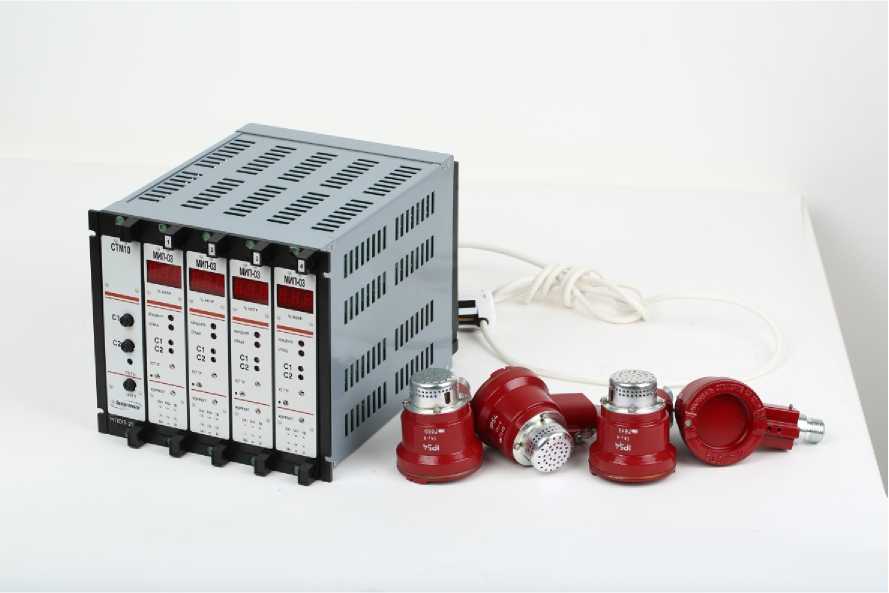

Внешний вид БСП с ВД приведен на рисунке 1 (а).

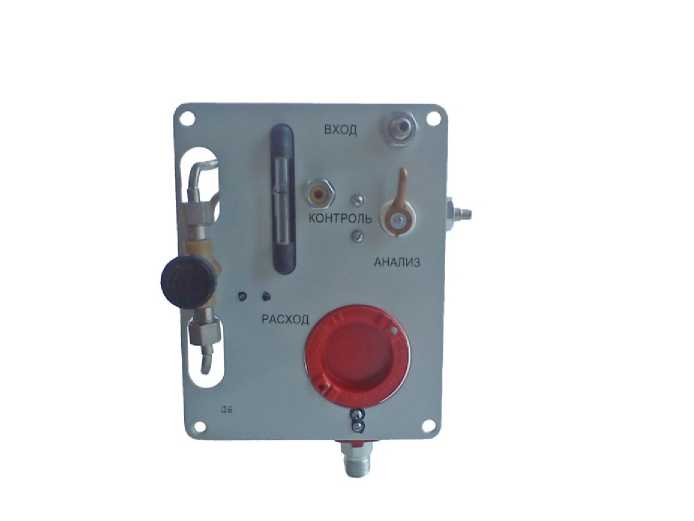

Внешний вид БД сигнализаторов приведен на рисунке 1 (б).

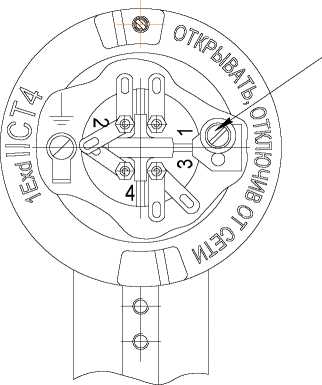

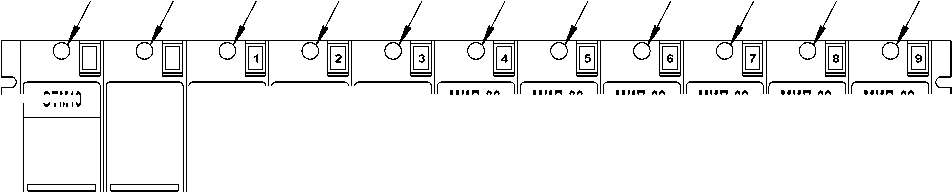

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

а) БСП с ВД

б) БД сигнализаторов

Рисунок 1 - Внешний вид БСП, ВД и БД сигнализаторов

СТМ 1 0

М И П -0 3

% НК П Р

% НК ПР

% Н КП Р

% НК П Р

% НК ПР

КОНЦЕНТР. 0

КОНЦЕНТР. 0

КОНЦЕ НТР. 0

:з"24 V

М И П -03

М И П -03

М И П -03

М И П -03

М И П -03

% Н КПР

МГРП- 01 ]

а) метрологические характеристики сигнализаторов

Номинальная функция преобразования сигнализаторов имеет вид:

• 1) по цифровому отсчетному устройству:

  (1.1)

А = Кп • Свх,

где А - показания сигнализаторов по цифровому отсчетному устройству, % НКПР;

Кп - коэффициент пропорциональности, равный:

- для сигнализаторов с поверочным компонентом метаном:

э

- для сигнализаторов с поверочным компонентом гексаном:

по гексану                -

по декану                 -

по пропану               -

Диапазон измерений сигнализаторов по поверочному компоненту - метану

гексану (в зависимости от исполнения в соответствии с таблицей 2), % НКПР

Диапазон сигнальных концентраций сигнализаторов, % НКПР:

для сигнализаторов, кроме морского исполнения

для сигнализаторов морского исполнения

При выпуске из производства установлены следующие значения порогов срабатывания сигнализации, % НКПР:

для сигнализаторов с поверочным компонентом метаном:

- ПОРОГ 1

- ПОРОГ 2

для сигнализаторов с поверочным компонентом гексаном:

- ПОРОГ 1

- ПОРОГ 2

б) характеристики погрешности сигнализаторов

Пределы допускаемой основной абсолютной погрешности сигнализаторов (Ад) по поверочному компоненту, % НКПР, не более:

для сигнализаторов с поверочным компонентом метаном

для сигнализаторов с поверочным компонентом гексаном

Пределы допускаемой вариации выходного сигнала сигнализаторов по поверочному компоненту не более                                                  ± 0,5Ад

Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов, % НКПР, не более

в) характеристики чувствительности сигнализаторов к влияющим величинам

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения температуры окружающей среды в рабочем диапазоне температур на каждые 10 °С от номинального значения температуры (20 ± 5) °С, не более       0,2А_д

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения атмосферного давления в диапазоне от 84 до

106,7 кПа (от 630 до 800 мм рт.ст.), на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), не более       0,2А_д

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов от изменения относительной влажности окружающей и контролируемой сред до 98 % при температуре 25 °С или 35 °С (тропическое исполнение), не более           1,0Ад

Сигнализаторы устойчивы к изменению параметров напряжения питания в пределах, оговоренных в Кд

Сигнализаторы устойчивы к воздействию вибрации частотой от 10 до 55 Гц и амплитудой не более 0,35 мм

Сигнализаторы морского исполнения устойчивы:

• - к воздействию вибрации с частотой от 2 до 80 Гц;

• - к воздействию ударов с ускорением 5 g и частотой от 40 до 80 ударов в минуту;

• - к воздействию длительных наклонов до 22,5° от вертикали во всех направлениях, а также качки до 30° с периодом от 7 до 9 с;

• - к воздействию морского тумана

Пределы допускаемой дополнительной абсолютной погрешности сигнализаторов с принудительной подачей контролируемой среды от изменения давления в линии сжатого воздуха на ± 10%, % НКПР, не более                                 ± 1,5

Пределы допускаемой основной абсолютной погрешности сигнализаторов

(Ли) по неповерочным компонентам, % НКПР, не более:

• - для сигнализаторов с поверочным компонентом метаном:

по гексану

по водороду

• - для сигнализаторов с поверочным компонентом гексаном:

по декану

по пропану

г) динамические характеристики сигнализаторов

Время срабатывания сигнализации ПОРОГ1 и ПОРОГ2 при концентрации поверочного компонента в 1,6 раза превышающей пороговое значение, с, не более:

для сигнализаторов с поверочным компонентом метаном

для сигнализаторов с поверочным компонентом гексаном

Время непрерывной работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее

д) технические характеристики сигнализаторов

Электрическое питание сигнализаторов осуществляется переменным однофазным током с напряжением ( ²²⁰ _33 ) В и частотой (50 ± 1) Гц.

Электрическое питание сигнализаторов с модулем МПРП, кроме того, может осуществляться от внешнего источника постоянного тока (резервного источника питания) с /0/1 +2,4

напряжением ( ²⁴_{_3,6} ) В.

Переход на питание от резервного источника - автоматический в течение не более 1 мин.

Электрическое питание сигнализаторов морского исполнения осуществляется переменным однофазным током с номинальным значением напряжения 220 В при отклонении от минус 22 до плюс 13,2 В (длительный режим), от минус 66 до плюс 44 В (кратковременный режим в течение не более 1,5 с) и частотой (50 ± 2,5) Гц (длительный режим) и (50 ± 5) Гц (кратковременный режим в течение не более 5 с).

Мощность, потребляемая сигнализаторами от сети переменного тока (В^А) или от источника постоянного тока (Вт), соответствуют указанным в таблице 2.

Сигнализаторы   имеют   унифицированные выходные сигналы согласно

ГОСТ 26.011-80:

а) напряжения постоянного тока от 0 до 1 В.

Допустимое сопротивление нагрузки в цепи выхода напряжения должно быть не менее 10 кОм, пульсации - не более 6 мВ на сопротивлении 10 кОм;

б) постоянного тока от 4 до 20 мА.

Допустимое сопротивление нагрузки в цепи выхода постоянного тока должно быть не более 500 Ом, пульсации - не более 30 мВ на сопротивлении 500 Ом.

Габаритные размеры составных частей сигнализаторов соответствуют указанным в таблице 2

Масса составных частей сигнализаторов соответствует указанной в таблице 3

Таблица 2

Таблица 3

Условия эксплуатации сигнализаторов:

1) диапазон температуры окружающей среды:

- для ВД климатического исполнения УХЛ1 - от минус 60 до плюс 50 °С;

- для ВД климатического исполнения ТВ3 - от 1 до 50 °С;

- для ВД климатического исполнения ОМ4 - от минус 60 до плюс 50 °С;

- для БД - от 1 до 50 °С;

- для БСП климатических исполнений УХЛ4.2, ТВ4.2, ОМ4.2 - от 1 до 50 °С;

- для БСП климатического исполнения УХЛ3.1 - от минус 45 до плюс 50 °С;

• 2) диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) - место размещения на высоте до 1000 м над уровнем моря;

• 3) диапазон относительной влажности воздуха:

• -  для ВД - от 30 до 95 % при температуре 35 °С;

• -  для БСП и БД - от 30 до 80 % при температуре 35 °С;

• 4) вибрации частотой от 10 до 55 Гц, амплитудой не более 0,35 мм;

• 5) содержание пыли не более 10 мг/м³;

• 6) напряженность внешнего однородного переменного магнитного поля не более 400 А/м;

• 7) напряженность внешнего однородного переменного электрического поля не более 10 кВ/м;

• 8) содержание каталитических ядов и агрессивных веществ в контролируемой среде, не входящих в перечень контролируемых веществ согласно таблице 1, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.

Примечания

• 1 Каталитические яды - вещества, снижающие каталитическую активность чувствительных элементов (ЧЭ) термохимического датчика (ТХД). Каталитическими ядами для ТХД являются галогены, сера, мышьяк, сурьма и их соединения, летучие соединения, содержащие атомы металлов, кремния, фосфора.

• 2 Агрессивные вещества - пары минеральных кислот и щелочей, газы и пары, вызывающие коррозию материалов огнепреградителя (оловянная бронза), токоподводов (проволока ДКРНМ) и ЧЭ ТХД (оксид алюминия, Pt-Pd чернь), элементов газового канала БД (латунь ЛС59-1, латунь Л63, бронза Бр КМц 3-1, поликарбонат ПК-ЛТ-10) в рабочих условиях эксплуатации сигнализаторов.

• 3 При больших концентрациях агрессивных веществ и каталитических ядов срок службы ЧЭ сокращается;

• 9) рабочее положение блоков сигнализаторов вертикальное, угол наклона в любом направлении не более 20°;

• 10) для сигнализаторов, соответствующих требованиям Правил Российского морского регистра судоходства:

• -  вибрация с частотой от 2 до 80 Гц;

• -  удары с ускорением 5 g при частоте от 40 до 80 ударов в минуту;

• -  длительные наклоны до 22,5° от вертикали во всех направлениях, а также при качке до 30° с периодом от 7 до 9 с;

• -  морской туман.

Средняя наработка на отказ сигнализаторов в условиях эксплуатации не менее 30000 ч для одного канала, при этом допускается замена ТХД или комплекта чувствительных элементов, выработавших свой ресурс.

Средний полный срок службы сигнализаторов в условиях эксплуатации для:

- БСП - 10 лет;

- ВД при условии, что содержание в контролируемой среде агрессивных веществ не превышает предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88, - 10 лет;

• -  ВД при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88, - 3 года;

• -  комплекта чувствительных элементов при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД, - 3 года;

• -  комплекта чувствительных элементов при наличии в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД - 1 год.

Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному электрооборудованию группы II.

ВД и БД сигнализаторов имеют маркировку взрывозащиты «1ExdIICT4», взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видом «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК 600791:1998).

Сигнализаторы должны применяться в соответствии с установленной маркировкой взрывозащиты, требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), действующих «Правил устройства электроустановок» (ПУЭ гл. 7.3), «Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП гл. 3.4), других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах, и руководства по эксплуатации АПИ2.840.069 РЭ.

ВД и БД в составе сигнализаторов предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Блок сигнализации и питания (БСП) должен устанавливаться за пределами взрывоопасной зоны.

Части взрывонепроницаемой оболочки ВД выдерживают гидравлическое давление 1,5 МПа.

Газовый канал БД герметичен. Спад давления в течение 2 мин не превышает 2,9 кПа (0,03 кгс/см²) при избыточном давлении в системе 29,4 кПа (0,3 кгс/см²)

Оболочка ВД имеет высокую степень механической прочности по ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Температура нагрева оболочки датчика в наиболее нагретом месте не превышает предельно допустимую для группы Т4 по ГОСТ 30852.0-2002 (МЭК 60079-0:1998)

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

По способу защиты персонала от поражения электрическим током сигнализаторы относятся к классу I по ГОСТ 12.2.007.0-75.

Степень защиты составных частей сигнализаторов по ГОСТ 14254-96:

• - корпуса ВД - IP54;

• - газопроницаемого стакана ВД - IP21;

• - БД - IP54;

• - БСП - IP20.

Знак утверждения типа

наносится

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, расположенную на газоанализаторе.

Комплектность средства измерений

Комплект поставки сигнализаторов приведен в таблице 4.

Поверка сигнализаторов производится в соответствии с документом АПИ2.840.069 РЭ «Сигнализаторы СТМ10. Методика поверки» (приложение А), утвержденным ГЦИ СИ ФГУП «ВНИИМС» 30 сентября 2010 г.

Поверка производится с использованием ГСО-ПГС, выпускаемых в баллонах под давлением по ТУ-6-16-2956-92. Основные средства поверки - воздух кл.1 ГОСТ 17433-80; ГСО 10095-2012, 10463-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений методики измерений приведены в АПИ2.840.069 РЭ.

• 1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

• 2 ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

• 3 ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования

• 4 ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка».

• 5 ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

• 6 ГОСТ Р 51522.1-2011 ЭМС. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

• 7 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 8 ТУ 25-7407.0016-88 Сигнализаторы СТМ10. Технические условия.

• 9 ПР 50.2.006-94 Порядок проведения поверки средств измерений.
