МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 марта 2020 г.

Москва

О продлении и переоформлении свидетельства об утверяедении типа средства измерений № 59068 «Сигнализаторы горючих газов СГГ-20Микро»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «СПО «Аналитприбор» от 14 января 2020 г. № 63/522, приказываю:

• 1. Продлить срок действия свидетельства об утверждении типа № 59068 «Сигнализаторы горючих газов СГГ-20Микро» на последующие 5 лет.

• 2.  Переоформить свидетельство об утверждении типа №  59068

«Сигнализаторы горючих газов СГГ-20Микро», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 60935-15, с сохранением регистрационного номера, в связи с изменением кода идентификации отечественного производства.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

с Административным j типа средства измерений

Сертификат: 00E1O36E1B07E0FB8OEA118900SCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2020 г. № 440

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы горючих газов СГГ-20Микро

Сигнализаторы горючих газов СГГ-20Микро (в дальнейшем - сигнализаторы), предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.

Сигнализаторы представляют собой индивидуальные приборы непрерывного действия. Принцип действия сигнализаторов - термохимический.

Способ подачи контролируемой среды - конвекционный или принудительный за счет внешнего побудителя расхода или меха резинового. При работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозащищенное исполнение

Конструктивно сигнализаторы состоят из корпуса и встроенного или выносного термохимического датчика (далее - ТХД).

Сигнализаторы СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-03К могут быть также использованы для измерения до-взрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.

Сигнализаторы СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли метана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-В, СГГ-20Микро-01В являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли водорода в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-П, СГГ-20Микро-01П являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли пропана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы могут быть также использованы для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры и технического оборудования.

Исполнения сигнализаторов приведены в таблице 1.

Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011. Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «1ExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты

Сигнализаторы могут быть изготовлены в соответствии с требованиями Правил РМРС и Правил РРР.

Внешний вид сигнализаторов приведен на рисунке 1.

Схема пломбировки сигнализаторов от несанкционированного доступа приведена на рисунке 2.

аблица 1

Рисунок 1а - Сигнализаторы со встроенным датчиком

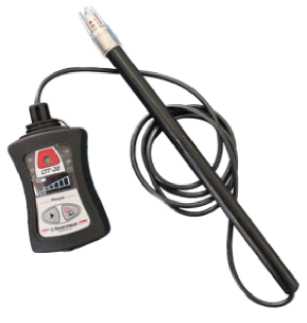

Рисунок 1б - Сигнализаторы с выносным датчиком

Рисунок 1 - Сигнализаторы СГГ-20Микро. Внешний вид

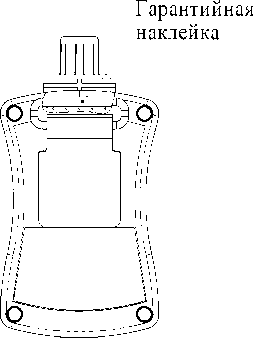

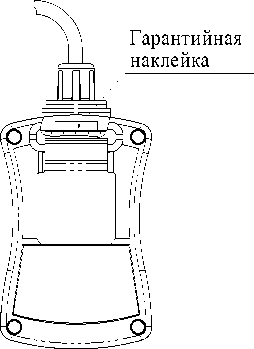

Рисунок 2а - Сигнализаторы со встроенным Рисунок 2б - Сигнализаторы с выносным датчиком                                 датчиком

Рисунок 2 - Сигнализаторы СГГ-20Микро. Обозначение мест для размещения гарантийных наклеек

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.

Основные функции встроенного ПО:

- расчет и отображение значения содержания определяемого компонента;

- выдачи сигнализации при превышении измеренным значением содержания определяемого компонента установленных пороговых значений;

- обмена данными с ПЭВМ по интерфейсу USB;

- индикация установленных пороговых значений;

- часы реального времени;

- сохранения в энергонезависимой памяти архива результатов измерений;

- индикация номера версии и цифрового идентификатора ПО;

- индикация увеличения (уменьшения) содержания горючих газов относительно уровня, условно принятого за нулевой (уровень фона).

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Номинальная функция преобразования сигнализаторов совокупности компонентов СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД имеет вид

А = КпЧ'вх,                     (1)

где А - показания сигнализаторов по цифровому индикатору, % НКПР;

Кп - коэффициент пропорциональности, равный:

а) для сигнализаторов с поверочным компонентом метан:

• - по водороду - (1,2 ± 0,1)

• - по метану - 1,0

• - по пропану - (0,7 ± 0,1)

• - по гексану - (0,5 ± 0,1);

б) для сигнализаторов с поверочным компонентом гексан:

• - по пропану - (1,30 ± 0,10)

• - по гексану      -1,0

• - по декану       - (0,34 ± 0,10);

Свх - действительное значение содержания определяемого компонента на входе сигнализаторов, % НКПР.

Диапазон измерений, диапазон показаний, цена ЕМР цифровой индикации сигнализаторов по поверочному компоненту соответствуют приведенным в таблице 3.

Таблица 3

Пределы допускаемой основной абсолютной погрешности и вариации показаний сигнализаторов по поверочному компоненту соответствуют приведенным в таблице 4.

Таблица 4

Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 и значения порогов по поверочному компоненту, устанавливаемые при выпуске из производства, соответствует приведенным в таблице 5.

Диапазон сигнальных концентраций сигнализаторов совокупности компонентов (СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД) в условиях эксплуатации, от 5,0 до 50,0 % НКПР при значениях порогов сигнализации, приведенных в таблице 5.

Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раза превышающей пороговое значение, не более 15 с.

Таблица 5

Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов, не более:

- СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К,

СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР                                ± 1,0

• - для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М, %, объ

емной доли метана                                                           ± 0,05

• - для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода       ± 0,04

• - для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана        ± 0,02

Пределы допускаемой основной абсолютной погрешности измерений сигнализаторов совокупности компонентов по определяемым компонентам, Ло, % НКПР, не более:

• - СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К:

• - по водороду             -     ±

• - по пропану              -     ±

• - по гексану                -      ±

• - СГГ-20Микро-02Г, СГГ-20Микро-02ГД:

• - по пропану              -     ±

• - по декану                -      ±

Время прогрева сигнализаторов, мин, не более

Дрейф показаний сигнализаторов за 8 ч непрерывной работы, не более:

• - для СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02,

СГГ-20Микро-03К, % НКПР

• - для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР

• - для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М,

%, объемной доли метана                                                     ± 0,13

• - для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода

• - для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана        ± 0,09

Время непрерывной работы сигнализаторов до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °С, ч, не

менее 14 Характеристики сигнализаторов в режиме течеискателя:

• - порог чувствительности по поверочному компоненту, % объемной доли,

не менее

• - время выдачи индикации увеличения концентрации, с, не более

• - предельное содержание поверочного компонента в анализируемой сре

де, при котором обеспечивается функция течеискания, % НКПР

Уровень звукового давления, создаваемого звуковой сигнализацией сигнализаторов, на расстоянии 0,3 м по оси акустического излучателя, дБ, не менее

СГГ-20Микро-03К, % НКПР

• - для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР

• - для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М, %, объ

емной доли метана                                                             ± 0,05

• - для СГГ-20Микро-В, СГГ-20Микро-01В, %, объемной доли водорода       ± 0,04

• - для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана        ± 0,03

Сигнализаторы стойки к:

• - изменению атмосферного давления в диапазоне от 84 до 120 кПа (от 630 до 900 мм рт. ст.)

• - изменению относительной влажности окружающей и контролируемой среды в диапазоне от 30 до 95 % при температуре 35 °С

• - изменению пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей

• - воздействию синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой не более 0,35 мм

• - ударам при свободном падении с высоты 1 м на бетонную поверхность

• - изменению напряжения питания от 2,0 до 2,9 В

Электрическое питание сигнализаторов осуществляется от аккумуляторной батареи. Напряжение питания, В                                   от 2,0 до 2,9

Габаритные размеры сигнализаторов, мм, не более:

Длина кабеля блока датчика - не более приведенной в таблице 1 Масса сигнализаторов (без учета массы кабеля), кг, не более:

• - СГГ-20Микро,      СГГ-20Микро-М,      СГГ-20Микро-02ГД,

СГГ-20Микро-В, СГГ-20Микро-П

• - СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-01В,

СГГ-20Микро-01П, СГГ-20Микро-02Г, СГГ-20Микро-03К

• - СГГ-20Микро-02, СГГ-20Микро-02М

По способу защиты персонала от поражения электрическим током сигнализаторы

относятся к классу III по ГОСТ 12.2.007.0-75.

Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008. Сигнализаторы относятся к оборудованию класса А по ГОСТ Р 51522.1-2011. Степень защиты сигнализаторов по ГОСТ 14254-96 (МЭК 529-89):

• - СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД, СГГ-20Микро-В,

СГГ-20Микро-П

• - СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-03К, СГГ-20Микро-01В, СГГ-20Микро-01П, СГГ-20Микро-02, СГГ-20Микро-02Г, СГГ-20Микро-02М:

• - корпуса

• - блока датчика

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 сигнализаторы соответствуют климатическому исполнению УХЛ 1.1, но для работы при температуре от минус 40 до плюс 50 °С.

Сигнализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РРР, по устойчивости к воздействию климатических факторов по ГОСТ 15150-69 соответствуют климатическому исполнению М 1.1, но для работы при температуре от минус 40 до плюс 50 °С.

По устойчивости к воздействию температуры и влажности окружающего воздуха сигнализаторы относятся к группе С4 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочей температуры окружающего воздуха от минус 40 до плюс 50 °С.

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе Р1 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочего атмосферного давления от 84 до 120 кПа (от 630 до 900 мм рт. ст.).

Условия эксплуатации сигнализаторов:

• - диапазон температуры окружающей среды, °С                  от минус 40 до

плюс 50

• - диапазон относительной влажности окружающего воздуха, %,

при температуре 35 °С                                                      от 30 до 95

• - диапазон атмосферного давления, кПа (мм рт. ст.)                   от 84 до 120

(от 630 до 900)

• - содержание пыли, мг/м³, не более

• - содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность ЧЭ ТХД, и агрессивных веществ, разрушающих токо-подводы и ЧЭ, не должно превышать ПДК согласно ГОСТ 12.1.005-88.

Средняя наработка на отказ сигнализаторов в условиях эксплуатации, ч, не менее, при этом допускается замена ТХД, выработавшего свой ресурс

Средний полный срок службы сигнализаторов, г:

• - сигнализаторов

• - ТХД, при работе на атмосферном воздухе

Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по

ТР ТС 012/2011. Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «1ExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на корпусе сигнализатора методом фотохимпе-чати.

Комплектность средства измерений

Комплект поставки сигнализаторов соответствует указанному в таблице 6. Таблица 6

осуществляется по документу ИБЯЛ.413531.012МП «Сигнализаторы горючих газов СГГ-20Микро. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 мая 2015 г.

Основные средства поверки - ГСО-ПГС по ТУ2114-001-00226247-2010, в баллонах под давлением состава СН4-воздух, С3Н8-воздух, С6Н14-воздух (номер в Госреестре ГСО-ПГС 10463-2014), Н2-воздух (номер в Госреестре ГСО-ПГС 10463-2015).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Методы измерений описаны в руководстве по эксплуатации «Сигнализаторы горючих газов СГГ-20Микро» ИБЯЛ.413531.012РЭ.

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ИБЯЛ.413531.012ТУ. Сигнализаторы горючих газов СГГ-20Микро. Технические условия.

ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.

ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»).

214031, Россия, г. Смоленск, ул. Бабушкина, д. 3.

ИНН 6731002766

Тел.: (4812) 31-12-42, 31-07-04, 30-61-37. Факс: (4812) 31-75-17.

Е-mail: info@analitpribor-smolensk.ru.

Сайт: www.analitpribor-smolensk.ru, www.аналитnрибор.рф.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

119361, Россия, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437-55-77. Факс: (495) 437-56-66.

E-mail: office@vniims.ru, www.vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п. «02» марта 2020 г.
