ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры ПЛОТ-3

Плотномеры ПЛОТ-3 предназначены для измерений плотности, кинематической вязкости и температуры жидкостей в процессе перекачки по технологическим трубопроводам, в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны).

Принцип действия плотномеров ПЛОТ-3 - вибрационный. Резонансная частота колебаний чувствительного элемента датчика плотности и вязкости, погруженного в жидкость, функционально связана с плотностью жидкости, а добротность колебательной системы чувствительного элемента - с кинематической вязкостью. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специальной электронной системы с обратной связью на основе пьезоэлемента. Для измерений температуры жидкости в датчик плотности и вязкости встроен преобразователь температуры Pt-100. Корпус датчика изготавливается из нержавеющей стали, имеет цилиндрическую форму и является неразборной конструкцией. Обработку измерительной информации производит электронный преобразователь.

Плотномеры ПЛОТ-3 выпускаются в 5-ти модификациях: ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2, ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П. Во всех модификациях плотномеров ПЛОТ-3 используются однотипные датчики плотности, вязкости и температуры.

Плотномеры модификации ПЛОТ-3М являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в процессе перекачки по технологическим трубопроводам, имеют маркировку взрывозащиты 0ExiaIIBT5. Датчик плотности, вязкости с преобразователем температуры размещен внутри внешнего корпуса цилиндрической формы, имеющего фланцы для подключения к трубопроводу. Поток контролируемой жидкости проходит непосредственно внутри внешнего корпуса. Электронный преобразователь размещен внутри собственного алюминиевого корпуса цилиндрической формы и крепится снаружи внешнего корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4-20) мА (в зависимости от комплекта поставки). Для визуального считывания измеренных значений плотности, кинематической вязкости и температуры корпус электронного преобразователя может дополнительно иметь индикатор (в зависимости от комплекта поставки).

Плотномеры модификации ПЛОТ-3Б являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости с преобразователем температуры устанавливается стационарно внутри резервуара. Электронный преобразователь размещен непосредственно внутри неразборного корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 - 20) мА (в зависимости от комплекта поставки).

Плотномеры модификации ПЛОТ-3Б-2 являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, а также в карманах трубопроводов, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Электронный преобразователь размещен внутри неразборного корпуса плотномера. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 - 20) мА (в зависимости от комплекта поставки).

Плотномеры модификации ПЛОТ-3Б -1Р являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости с преобразователем температуры в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0ExiaIIBT3X». Корпус электронного преобразователя совмещен с корпусом плотномера и имеет индикатор для отображения измеренных значений плотности, вязкости и температуры и кнопки для управления плотномером. Корпус плотномера оборудован устройством временного крепления на горловину резервуара и устройством намотки кабеля на барабан.

Плотномеры модификации ПЛОТ-3Б-1П являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости с преобразователем температуры в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, а также в отобранных из резервуаров и трубопроводов пробах жидкости при применении плотномеров совместно с пробоотборным устройством АУТП.306569.000. При применении плотномера для измерений плотности, вязкости и температуры отобранных проб сжиженных углеводородных газов и жидкостей под давлением, датчик плотности, вязкости с преобразователем температуры модификации ПЛОТ-3Б-1П предварительно устанавливается в пробоотборное устройство. Пробоотборное устройство посредством гибких резино-металлических рукавов высокого давления подключается к выходным фиттингам для отбора проб магистральных трубопроводов или резервуаров для хранения и заполняется измеряемой жидкостью. Датчик соединен с электронным преобразователем кабелем круглого сечения. Электронный преобразователь размещен внутри собственного корпуса и имеет индикатор для отображения измеренных значений плотности, вязкости и температуры и кнопки для управления плотномером. Плотномеры модификации ПЛОТ-3Б-1П имеют маркировку взрывозащиты «0ExiaIIBT3X».

Плотномеры ПЛОТ-3 могут выпускаются в различных исполнениях в зависимости от: (указывается в шифре при заказе после обозначения модификации ПЛОТ-3ХХХХХХ) -диапазона измерений плотности (Исполнения 1, 2, 3);

-пределов допускаемой абсолютной погрешности измерений плотности (Исполнения А, Б, В);

-пределов допускаемой приведенной погрешности измерений кинематической вязкости (Исполнения 0,1,2);

-типа выходного сигнала (R, Т, Р, только для стационарных модификаций);

-наличия индикатора (И, только для стационарных модификаций)

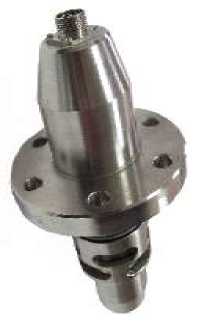

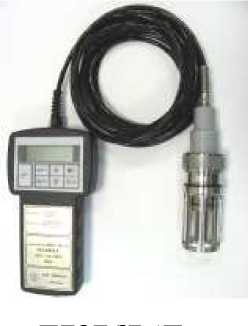

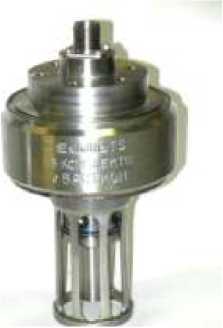

Общий вид плотномеров представлен на рисунках 1а-1е. Общий вид исполнений плотномеров модификации ПЛОТ-3Б-1П в зависимости от диапазона измерений плотности представлен на рисунках 1д (исполнение 1) и 1е (исполнения 2 и 3).

ПЛОТ-ЗБ-1П

исполнения 2 и 3 Рисунок 1е

Места пломбирования и нанесения знака поверки представлены на рисунках 2а, 2б, 2в.

знак поверки

ПЛОТ-ЗМ

Рисунок 2б

знак поверки

ПЛОТ-ЗБ-1П

Встроенное программное обеспечение (ПО) является неотъемлемой частью плотномера. Подтверждение метрологических характеристик ПО производится при поверке плотномеров.

Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версий ПО можно прочитать сервисной программой.

ПО записывается в постоянное запоминающее устройство контроллеров плотномеров на этапе производства.

ПО плотномеров защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:

- пломбами изготовителя и поверителя;

- отсутствием в протоколе обмена команд считывания кода ПО с целью его изменения;

- изменение кода (перепрограммирование) для плотномеров ПЛОТ-3М, ПЛОТ-3Б и ПЛОТ-3Б-2 осуществляется только при подключении внешнего программатора к специальному разъему на плате и невозможно без вскрытия корпуса и нарушения пломбировки;

- изменение кода (перепрограммирование) для плотномеров ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П осуществляется только при замыкании технологической перемычки на плате и невозможно без вскрытия корпуса и нарушения пломбировки.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик корпуса электронного блока и на титульный лист эксплуатационных документов.

Комплектность средства измерений

Таблица 6 - Комплектность ПЛОТ-3Б-2

Таблица 8 - Комплектность ПЛОТ-3Б-1П

осуществляется по документу МП 2302-0060-2018 «ГСИ. Плотномеры ПЛОТ-3. Методика поверки», утвержденной ФГУП "ВНИИМ им. Д.И. Менделеева" 17.12.2018 г.

Основные средства поверки:

- лабораторный анализатор плотности жидкости DMA-4100 с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м³, (регистрационный № 39787-08);

- лабораторный анализатор плотности жидкости DMA НР с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м³, (регистрационный № 39787-08);

- вискозиметр Штабингера SVM-3000 с пределами относительной погрешности измерений вязкости 0,3%, (регистрационный № 45144-10);

- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ±0,05°С, (регистрационный № 45379-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых плотномеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорте плотномеров в виде оттиска поверительного клейма

приведены в эксплуатационном документе.

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь «i»

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Технические условия АУТП.414122.006 ТУ «Плотномеры «ПЛОТ-3». Технические условия», АУТП.414122.006 ТУ1 «Плотномер «ПЛОТ-3Б-1». Технические условия».

Закрытое акционерное общество «Авиатех» (ЗАО «Авиатех»)

ИНН 5243015713

Адрес: 607221, г. Арзамас, Нижегородской обл., ул. Толстого, 14

Телефон: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева"

Адрес: 190005, г. Санкт- Петербург, Московский пр. д. 19 Телефон/факс: +7 (812) 251-7601

Факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
