1.	Газоанализаторы	PrimaX I, PrimaX P, PrimaX IR	50721-12	Фирма «Mine Safety Appliances Company, LLC», США Адрес: 1000 Cranberry Woods, Drive Cranberry Township, PA 16066, USA Фирма «MSA Europe GmbH», Швейцария Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland	Фирма «Mine Innovation, LLC», США Адрес: 1000 Cranberry Woods Drive, Cranberry Township, PA 16066, USA Фирма «MSA Europe GmbH», Швейцария Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland			MSA Technologies and Enterprise Services GmbH, Германия

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. №1746

Лист № 1

Всего листов 11

Регистрационный № 50721-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы PrimaX I, PrimaX P, PrimaX IR

Назначение средства измерений

Газоанализаторы PrimaX I, PrimaX P, PrimaX IR предназначены для измерения довзры-воопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Описание средства измерений

Газоанализаторы PrimaX I, PrimaX P, PrimaX IR (далее - газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия:

- PrimaX I - электрохимический;
- PrimaX P - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов;
- PrimaX IR - оптический инфракрасный абсорбционный для определения горючих газов.

Способ отбора пробы - диффузионный.

Газоанализаторы исполнений PrimaX I и PrimaX P выполнены в виде соединенных друг с другом блоков - блока электроники (с дисплеем и клавишами управления) и сенсора. Блок электроники газоанализатора PrimaX P выполнен из алюминия, PrimaX I - из пластмассы.

Газоанализаторы исполнения PrimaX IR выполнены в виде соединенных друг с другом блоков - измерительного преобразователя и клеммной коробки (алюминиевой или из нержавеющей стали). Также возможна комплектация специальной клеммной коробкой с поддержкой HART.

Газоанализаторы обеспечивают:

- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для PrimaX I и PrimaX P);
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;
- выдачу цифрового сигнала по протоколу HART (для PrimaX IR, PrimaX P);
- срабатывание реле "Тревога" и "Неисправность" (для PrimaX I и PrimaX P).

Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрывозащиты:

- PrimaX I Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db
- PrimaX P Ex d ia IIC T4 Gb, Ex ia t IIIC T130°C Db
- PrimaX IR Ex d IIC T4 Gb, Ex t IIIC T130°C Db

Уровень защиты от внешних воздействий по ГОСТ 14254-96:

- PrimaX I

IP66

IP67
- PrimaX P, PrimaX IR

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное программное обеспечение выполняет следующие основные функции:

- прием и обработку измерительной информации;

- формирование выходного аналогового и цифрового сигналов;

- управление работой реле "Тревога" и "Неисправность" (для PrimaX I, PrimaX P)

- диагностику аппаратной и программной частей газоанализатора;

Программное обеспечение идентифицируется:

- через меню газоанализаторов (для PrimaX I, PrimaX P);

- по запросу через интерфейс HART, RS-485 (при наличии).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (иден-тификаци-онный номер) программного обеспече ния	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового иден-тифика-тора программ-ного обеспечения
PrimaX P / PrimaX I software	PrimaX Bootloader V1.07.0150 _(V1.07.0321).a43 PrimaX 1.07.0321.prx	1.x	0xE643 (с загрузчиком) 0xB374 (только прошивка)	CRC16
PrimaX IR software	PrimaX IR v3 APP.dat PrimaX_IR_v3_full.fin	3.х	0xD43A (с загрузчиком) 0xC02B (только прошивка)	CRC16
Примечания 1) Знак «х» в номере версии ПО обозначает незначительные изменения, не влияющие на метрологические характеристики газоанализаторов; 2) Контрольные суммы, указанные в таблице относятся только к файлам прошивки версии 1.07 для PrimaX P / PrimaX I software и 3.0 для PrimaX IR software.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «C» по МИ 3286-2010.

Внешний вид газоанализаторов представлен на рисунках 1 и 2.

Приказ Росстандарта №1746 от 11.08.2021, https://oei-analitika.ru

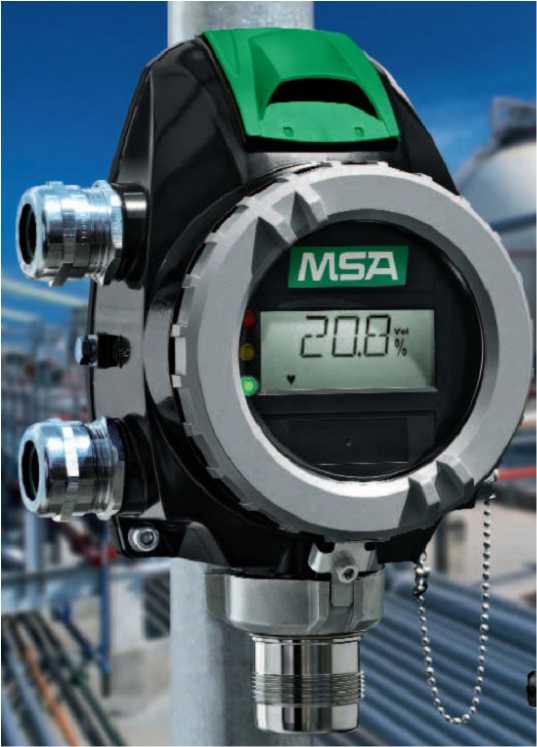

Рисунок 1 - Внешний вид газоанализаторов исполнений PrimaX I и PrimaX P

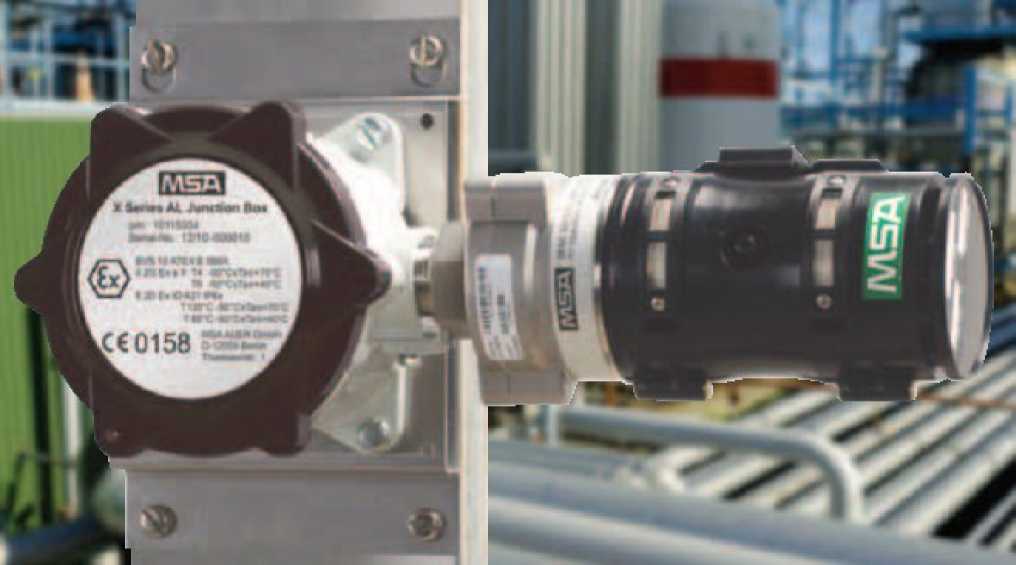

Рисунок 2 - Внешний вид газоанализаторов исполнения PrimaX IR

Метрологические и технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики газоанализаторов исполнения PrimaX P с термокаталитическими сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей

Определяемый компонент	Диапазон измерений		Пределы допускаемой основной абсолютной погрешности, % НКПР	Номинальное время установления показаний Т0,9 ном, с
Определяемый компонент	% НКПР	объемной доли, %	Пределы допускаемой основной абсолютной погрешности, % НКПР	Номинальное время установления показаний Т0,9 ном, с
метан (СН4)	От 0 до 50	От 0 до 2,2	± 5	30
этан (C2H6)	От 0 до 50	От 0 до 1,25	± 5	30
пропан (С3Н8)	От 0 до 50	От 0 до 0,85	± 5	30
н-бутан (С4Н10)	От 0 до 50	От 0 до 0,7	± 5	30
изобутан (i-C4Hio)	От 0 до 50	От 0 до 0,65	± 5	30
н-пентан (С5Н12)	От 0 до 50	От 0 до 0,7	± 5	30
гексан (СбНы)	От 0 до 50	От 0 до 0,5	± 5	30
этилен (С2Н4)	От 0 до 50	От 0 до 1,15	± 5	30
ацетилен (C2H2)	От 0 до 50	От 0 до 1,15	± 5	30
пропилен (СзНб)	От 0 до 50	От 0 до 1,0	± 5	30
циклопентан (C5H10)	От 0 до 50	От 0 до 0,7	± 5	30
водород (Н2)	От 0 до 50	От 0 до 2,0	± 5	30
толуол (C6H5-CH3)	От 0 до 50	От 0 до 0,55	± 5	60
этанол ^ftOH)	От 0 до 50	От 0 до 1,55	± 5	30
ацетон(СзНбО)	От 0 до 50	От 0 до 1,25	± 5	30
мeтанол (С hOH)	От 0 до 50	От 0 до 2,75	± 5	30

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,

содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;
4) Номинальное время установления показаний указано при номинальном значении расхода 1,0 дм³/мин.

Таблица 3 - Метрологические характеристики газоанализаторов исполнений PrimaX I и PrimaX P с электрохимическими сенсорами для кислорода и вредных газов

Определяемый компонент	Диапазон показаний объемной доли	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Номинальное время установления показа^ний^T0,9 ном ^{, с}
			абсолютной, объемная доля	относительной
O2(кисло-р^од⁾	От 0 до 10,0 %	От 0 до 10,0 %	± 0,5 %	-	30
	От 0 до 25,0 %	От 0 до 25,0 %	± 0,5 %	-

Определяемый компонент	Диапазон показаний объемной доли	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Номинальное время установления показа^ний^T0,9 ном ^{, с}
Определяемый компонент	Диапазон показаний объемной доли	Диапазон измерений объемной доли определяемого компонента	абсолютной, объемная доля	относительной	Номинальное время установления показа^ний^T0,9 ном ^{, с}
CO (оксид углерода)	От 0 до 100 млн ¹	От 0 до 20 млн^-1	± 2 млн^-1	-	30
	От 0 до 100 млн ¹	Св. 20 до 100 млн^-1	-	± 10 %
	От 0 до 200 млн ¹	От 0 до 30 млн^-1	± 3 млн^-1	-
	От 0 до 200 млн ¹	Св. 30 до 200 млн^-1	-	± 10 %
	От 0 до 500 млн ¹ *	От 0 до 40 млн^-1	± 4 млн^-1	-
	От 0 до 500 млн ¹ *	Св. 40 до 500 млн^-1	-	± 10 %
	От 0 до 1000 млн^-1 *	От 0 до 50 млн^-1	± 5 млн^-1	-
	От 0 до 1000 млн^-1 *	Св. 50 до 1000 млн^-1	-	± 10 %
H2S (сероводород)	От 0 до 10 млн^-1	От 0 до 3,3 млн^-1	± 0,5 млн^-1	-	30
	От 0 до 10 млн^-1	Св. 3,3 до 10 млн^-1	-	± 15 %
	От 0 до 20 млн ¹	От 0 до 3,3 млн^-1	± 0,5 млн^-1	-
	От 0 до 20 млн ¹	От 3,3 до 20 млн^-1	-	± 15 %
	От 0 до 50 млн ¹	От 0 до 10 млн^-1	± 1,5 млн^-1	-
	От 0 до 50 млн ¹	От 10 до 50 млн^-1	-	± 15 %
	От 0 до 100 млн ¹	От 0 до 10 млн^-1	± 1,5 млн^-1	-
	От 0 до 100 млн ¹	Св. 10 до 100 млн^-1	-	± 15 %
NH3 (аммиак)	От 0 до 50 млн^-1	От 0 до 20 млн^-1	± 4 млн^-1	-	90
	От 0 до 50 млн^-1	Св. 20 до 50 млн^-1	-	± 20 %
	От 0 до 100 млн^-1	От 0 до 20 млн^-1	± 4 млн^-1	-
	От 0 до 100 млн^-1	Св. 20 до 100 млн^-1	-	± 20 %
	От 0 до 500 млн ¹ *	От 0 до 50 млн^-1	± 10 млн^-1	-
	От 0 до 500 млн ¹ *	Св. 50 до 500 млн^-1	-	± 20 %
	От 0 до 1000 млн ¹ *	От 0 до 50 млн^-1	± 10 млн^-1	-
	От 0 до 1000 млн ¹ *	Св. 50 до 1000 млн^-1	-	± 20 %
CI2 (хлор)	От 0 до 5 млн ¹	От 0 до 0,3 млн^-1	± 0,06 млн^-1	-	30
	От 0 до 5 млн ¹	Св. 0,3 до 5 млн^-1	-	± 20 %	30
	От 0 до 10 млн^-1 *	От 0 до 10 млн^-1	± 2,0 млн^-1	-	120
SO2 (диоксид серы)	От 0 до 10 млн^-1	От 0 до 2,5 млн^-1	± 0,5 млн^-1	-	70
	От 0 до 10 млн^-1	Св. 2,5 до 10 млн^-1	-	± 20 %
	От 0 до 20 млн^-1	От 0 до 4 млн^-1	± 0,8 млн^-1	-
	От 0 до 20 млн^-1	Св. 4 до 20 млн^-1	-	± 20 %
	От 0 до 50 млн ¹*	От 0 до 10 млн^-1	± 2 млн^-1	-
	От 0 до 50 млн ¹*	Св. 10 до 50 млн^-1	-	± 20 %
	От 0 до 100 млн^-1 *	От 0 до 20 млн^-1	± 4 млн^-1
	От 0 до 100 млн^-1 *	Св. 20 до 100 млн^-1	-	± 20 %
HCN (цианистый водород)	От 0 до 10 млн^-1 * От 0 до 20 млн^-1 *	От 0 до 10 млн^-1	± 2 млн^-1	-	70

Определяемый компонент	Диапазон показаний объемной доли	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Номинальное время установления показа^ний^T0,9 ном ^{, с}
Определяемый компонент	Диапазон показаний объемной доли	Диапазон измерений объемной доли определяемого компонента	абсолютной, объемная доля	относительной	Номинальное время установления показа^ний^T0,9 ном ^{, с}
HCl (хлористый водород)	От 0 до 10 млн ¹	От 0 до 4 млн^-1	± 0,8 млн^-1	-	100
	От 0 до 10 млн ¹	Св. 4 до 10 млн^-1	-	± 20 %
	От 0 до 20 млн ¹	От 0 до 4 млн^-1	± 0,8 млн^-1	-
	От 0 до 20 млн ¹	Св. 4 до 20 млн^-1	-	± 20 %
	От 0 до 30 млн ¹	От 0 до 4 млн^-1	± 0,8 млн^-1	-
	От 0 до 30 млн ¹	Св. 4 до 30 млн^-1	-	± 20 %
Н2 (водоР^од⁾	От 0 до 1000 млн^-1	От 0 до 1000 млн^-1	± 100 млн^-1	-	30
NO2 (диоксид азота)	От 0 до 10 млн ¹	От 0 до 1 млн^-1	± 0,2 млн^-1	-	60
	От 0 до 10 млн ¹	Св. 1 до 10 млн^-1	-	± 20 %
	От 0 до 20 млн ¹ *	От 0 до 2 млн^-1	± 0,4 млн^-1	-
	От 0 до 20 млн ¹ *	Св. 2 до 10 млн^-1	-	± 20 %
	От 0 до 100 млн^-1 *	От 0 до 8 млн^-1	± 4 млн^-1	-
	От 0 до 100 млн^-1 *	Св. 8 до 100 млн^-1	-	± 20 %
NO (оксид азота)	От 0 до 100 млн ¹ *	От 0 до 10 млн^-1	± 2 млн^-1	-	30
NO (оксид азота)	От 0 до 100 млн ¹ *	Св. 10 до 100 млн^-1	-	± 20 %	30
РНз (фосфин)	От 0 до 1,0 млн ¹	От 0 до 0,1 млн^-1	± 0,02 млн^-1	-	30
	От 0 до 1,0 млн ¹	Св. 0,1 до 1 млн^-1	-	± 20 %
	От 0 до 5,0 млн^-1 *	От 0 до 2,0 млн^-1	± 0,2 млн^-1	-
HF (фтористый водород)	От 0 до 10 млн^-1 *	От 0 до 10 млн^-1	± 1 млн^-1	-	120
AsH3 (арсин)	От 0 до 1,0 млн^-1 *	От 0 до 0,5 млн^-1	± 0,1 млн^-1	-	30
Примечания: 1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов. 2) Цена единицы наименьшего разряда шкалы, объемная доля: - в диапазоне показаний от 0 до 10 млн^-1 0,1 млн^-1 - в диапазоне показаний св. 10 до 1000 млн^-1 1 млн^-1 - в диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1 % 3) По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX P, отградуированных в единицах измерений массовой концентрации мг/м³ (пересчет результатов измерений, выраженных в объемных долях, млн^-1, осуществляется автоматически для нормальных условий эксплуатации)

Таблица 4 - Метрологические характеристики газоанализаторов исполнения PrimaX IR

Определяемый компонент	Диапазон измерений		Пределы допускаемой основной погрешности		Номинальное время установления показа^ний^T0,9 ном ^{, с}
Определяемый компонент	объемной доли, %	% НКПР	абсолютной, % НКПР	относительной, %	Номинальное время установления показа^ний^T0,9 ном ^{, с}
метан (СН4)	От 0 до 2,2 Св. 2,2 до 4,4	От 0 до 50 Св. 50 до 100	± 5	± 10	30
пропан (С3Н8)	От 0 до 0,85 Св. 0,85 до 1,7	От 0 до 50 Св. 50 до 100	± 5	± 10	30
н-бутан (С4Н10)	От 0 до 0,7 Св. 0,7 до 1,4	От 0 до 50 Св. 50 до 100	± 5	± 10	30
н-пентан (С5Н12)	От 0 до 0,7	От 0 до 50	± 5	-	30
гексан (C6H14)	От 0 до 0,5 Св. 0,5 до 1,0	От 0 до 50 Св. 50 до 100	± 5	± 10	30
гептан (С7Н16)	От 0 до 0,55	От 0 до 50	± 5	-	30
этилен (С2Н4)	От 0 до 1,15 Св. 1,15 до 2,3	От 0 до 50 Св. 50 до 100	± 5	± 10	30
толуол (C6H5-CH3)	От 0 до 0,55	От 0 до 50	± 5	-	30

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,

содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99.
4) Номинальное время установления показаний указано при номинальном значении расхода 1,5 дм³/мин.

2) Пределы допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности
3) Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды, в долях от пределов допускаемой основной погрешности равны:

- в стандартном диапазоне рабочих температур
- в расширенном диапазоне рабочих температур

4) Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды от 15 % до 90 % равны, в долях от пределов допускаемой основной погрешности

для термокаталитического и инфракрасного датчика

для датчиков кислорода и вредных газов

5) Суммарная дополнительная погрешность от влияния неизмеряемых компонентов для газоанализаторов PrimaX I, PrimaX P для кислорода и вредных газов не более 1,5 в долях от пределов допускаемой основной погрешности.

Лист № 8

Всего листов 11

6) Время прогрева газоанализатора, с, не более

- PrimaX P с термокаталитическим сенсором

- PrimaX P и PrimaX I с электрохимическими сенсорами

- PrimaX IR

7) Интервал работы газоанализатора без корректировки показаний, месяцев, не более 3 8) Габаритные размеры и масса газоанализаторов не более указанных в таблице 5.

Таблица 5

Исполнение	Габаритные размеры, мм			Масса, кг
Исполнение	Высота	Длина	Ширина	Масса, кг
PrimaX I	220	162	81	1,2
PrimaX P	220	162	100	1,6
PrimaX IR *	89	205	89	1,5
Примечание - * - без клеммной коробки.

9) Напряжение питания постоянным током, В
- PrimaX I, PrimaX P	от 19,2 до 28
- PrimaX IR	от 18 до 32
10) Потребляемая электрическая мощность, Вт, не более: - PrimaX I	0,7
- PrimaX P	3
- PrimaX IR	6
11) Средний срок службы, лет Примечание - без учета срока службы сенсоров.	10
12) Средняя наработка на отказ, ч Примечание - без учета срока службы сенсоров.	20 000

Условия эксплуатации

1) Диапазон температуры окружающей и анализируемой сред, °C:

- PrimaX P с термокаталитическим сенсором

стандартный диапазон рабочих температур от минус 25 до 55 расширенный диапазон рабочих температур от минус 40 до минус 25, св. 55 до 70

- PrimaX P, PrimaX I с электрохимическими сенсорами:

стандартный диапазон рабочих температур	от минус 10 до 40
расширенный диапазон рабочих температур:
O2	от минус 30 до минус 10, св. 40 до 55
CO	от минус 20 до минус 10, св. 40 до 50
H2S	от минус 40 до минус 10, св. 40 до 50
NH3, Cl2, HCl, HF, PH3, AsH3	от минус 20 до минус 10, св. 40 до 40
SO2, H2, NO2	от минус 20 до минус 10, св. 40 до 50
HCN	от минус 40 до минус 10, св. 40 до 40
NO	от минус 30 до минус 10, св. 40 до 50
- PrimaX IR (стандартный)	от минус 50 до 80
2) Относительная влажность при температуре 25	°С, %
- PrimaX I, PrimaX P	от 5 до 95
- PrimaX IR (без конденсации)	от 5 до 95
3) Диапазон атмосферного давления, кПа	от 80 до 120

Знак утверждения типа

наносится на табличку на корпусе газоанализатора и на титульный лист паспорта на изделие типографским методом.

Комплект поставки газоанализатора указан в таблице 6.

Таблица 6 - Комплект поставки

Обозначение (код заказа)	Наименование	Количество
PrimaX I, PrimaX P
PrimaX I	Газоанализатор PrimaX I, с электрохимическим датчиком согласно заказу	1 шт.
PrimaX P	Газоанализатор PrimaX P, с термокаталитическим или электрохимическим датчиком согласно заказу	1 шт.
	Задний щиток для монтажа	1 шт.
10113033	Защита сенсора Sensorgard / крышка защиты сенсора	1 шт.
10112789	Колпачок для калибровки	1 шт.
	Дополнительные аксессуары для PrimaX I или PrimaX P
10113031	Проточный адаптер	По заказу
10112790	Фланец для установки на воздуховоде	По заказу
10113032	Комплект для монтажа на опорной трубе	По заказу
10113035	Солнцезащитный козырек	По заказу
10113034	Бирка датчика	По заказу
10112789	Универсальный кабель HART
МП-242-1256-2011	Методика поверки	На CD-ROM
	Руководство по эксплуатации	На CD-ROM
	Свидетельство об утверждении типа с приложением описания типа средств измерений	На CD-ROM
	Короткое руководство по эксплуатации	1 шт.
	Паспорт	1 шт.
	Комплект ЗИП	По заказу
PrimaX IR
PrimaX IR	Газоанализатор PrimaX IR, с подсоединительной коробкой, согласно заказу	1 шт.
	Подсоединительная коробка X Series Junction Box	1 шт. *
	Подсоединительная коробка X Series AL Junction Box	1 шт. *
	Монтажный кронштейн	1 шт.
10111874	Калибровочный колпак	По заказу
* соотв. заказу
	Дополнительные аксессуары для PrimaX IR
10113100	Проточная насадка	По заказу
10114373	Монтажный комплект для установки на воздуховоде	По заказу
10113481	Солнцезащитный козырек	По заказу
10116419	Защита от насекомых	По заказу
	Калибровочный колпачок PrimaX IR Calibration Cap	По заказу
101114097	Тросик из нержавеющей стали	По заказу
МП-242-1256-2011	Методика поверки	На CD-ROM
	Руководство по эксплуатации	На CD-ROM
	Свидетельство об утверждении типа с приложением описания типа средств измерений	На CD-ROM
	Внешнее программное обеспечение PrimaX IR Link	На CD-ROM

Обозначение (код заказа)	Наименование	Количество
	Руководство по программному обеспечению PrimaX IR Link	На CD-ROM
	Короткое руководство по эксплуатации	1 шт.
	Чертеж по установке	1 шт.
	Паспорт	1 шт.
	Комплект ЗИП	По заказу

Сведения о методиках (методах) измерений

Методика измерений приведена в документах «Газоанализаторы PrimaX. Руководство по эксплуатации», «Газоанализаторы PrimaX IR. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам PrimaX I, PrimaX P, PrimaX IR

1 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
2 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом диапазона измерений горючих газов до 100 % НКПР.
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
7 ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
8 ГОСТ Р МЭК 60079-1-2008 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты „Взрывонепроницаемые оболочки‘^“.
9 ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь "i".
10 ГОСТ Р 52350.7-2005 (МЭК 60079-7:2006) Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида "е“.
11 ГОСТ Р 52350.18-2006 (МЭК 60079-18:2004) Электрооборудование для взрывоопасных газовых сред. Часть 18. Конструкция, испытания и маркировка электрооборудования с взрывозащитой вида "герметизация компаундом "m".
12 МЭК 60079-31:2009 Explosive atmospheres - Part 31: Equipment dust ignition protection by enclosure "t".
13 ГОСТ Р МЭК 61241-11-2009 Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 11. Искробезопасное оборудование «iD».
14 Техническая документация фирмы "Mine Safety Appliances Company, LLC", США.
15 Техническая документация фирмы «MSA Europe GmbH», Швейцария.

Изготовители

Фирма «Mine Innovation, LLC», США

Адрес: 1000 Cranberry Woods Drive, Cranberry Township, PA 16066, USA

Фирма «MSA Europe GmbH», Швейцария

Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland

Производственные площадки:

Фирма «Mine Innovation, LLC», США

Адрес: 1000 Cranberry Woods Drive, Cranberry Township, PA 16066, USA

Фирма «General Monitors Ltd», Ирландия

Адрес: Ballybrit business Park, Galway H91 H6P2

MSA (China) Safety Equipment Co. Ltd., Китай

Адрес: КИТАЙ, No. 8, Ruien Lane, Xingpu Road, Suzhou Industrial Park, Jiangsu Province, China

Тел. +86-512-6289 8808; факс +86-512-6289 2854

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14; E-mail: info@vniim.ru, http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Лист № 9 Всего листов 11 Комплектность средства измерений

Техническая поддержка

1265 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1746 от 11.08.2021

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1265 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1746 от 11.08.2021

Текст приказа Росстандарта № 1746 от 11.08.2021

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
