№1674 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 206055
О внесении изменений на комплексы программно-технические измерительные "Апогей"
Приказы по основной деятельности по агентству Вн. Приказ № 1674 от 02.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1674
02 октября 2020 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений на комплексы программно-технические измерительные «Апогей»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Ракурс-инжиниринг» от 26.06.2020 № 20-РИ/0348 приказываю:
-
1. Внести изменения в сведения о комплексах программно-технических измерительных «Апогей», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 27925-15, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ».
-
2. ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить внесение сведений в Федеральном информационном фонде по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; OOE1036E1B07EOFB80EA11B900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1674
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Комплексы программно-технические измерительные «Апогей»
Назначение средства измеренийКомплекс программно-технический измерительный «Апогей» (далее - ПТК «Апогей») предназначен для измерения сигналов силы и напряжения постоянного тока, сигналов термометров сопротивления и термопар.
Описание средства измеренийВ состав ПТК «Апогей» входят:
- программируемый контроллер (контроллеры) с комплектом модулей;
- вторичные источники электропитания;
- принтер (если требуется по конструкторской документации (КД);
- промышленный компьютер (если требуется по КД);
- терминал или монитор (если требуется по КД).
ПТК «Апогей» построены на базе программируемого логического контроллера (контроллеров) с использованием набора модулей приема унифицированных сигналов и сигналов от датчиков, программируемого терминала, вторичных источников питания, принтера и промышленного компьютера.
Унифицированные сигналы напряжения и силы постоянного тока (ГОСТ 26.011-80), сигналы от термометров сопротивления (ГОСТ Р 8.625-2006), сигналы от термопар (ГОСТ Р 8.585-2001), импульсные частотные сигналы поступают на входные модули контроллера, где преобразуются в цифровой код. В соответствии с заданным алгоритмом, контроллер производит регулирование технологического процесса в автоматическом режиме, вырабатывает предупреждения об отклонении режима, осуществляет блокировки и защиты, производит аварийный останов технологического объекта по заданной программе.
Информация о текущих параметрах отображается на промышленном терминале и мониторе компьютера. Информация об авариях и предупреждениях и сменные отчеты автоматически или по запросу оператора распечатываются на принтере. Ввод настроечных параметров: выбор измерительного канала (ИК), тип номинальной статической характеристики (НСХ) подключаемого параметра, диапазон измерения, значения уставок и т.д. осуществляется с программируемого терминала или монитора и защищен паролем.
ПТК «Апогей» обеспечивают автоматическое измерение заданного количества параметров, самодиагностику и диагностику подключаемых датчиков, формирование архива, отображение графиков.

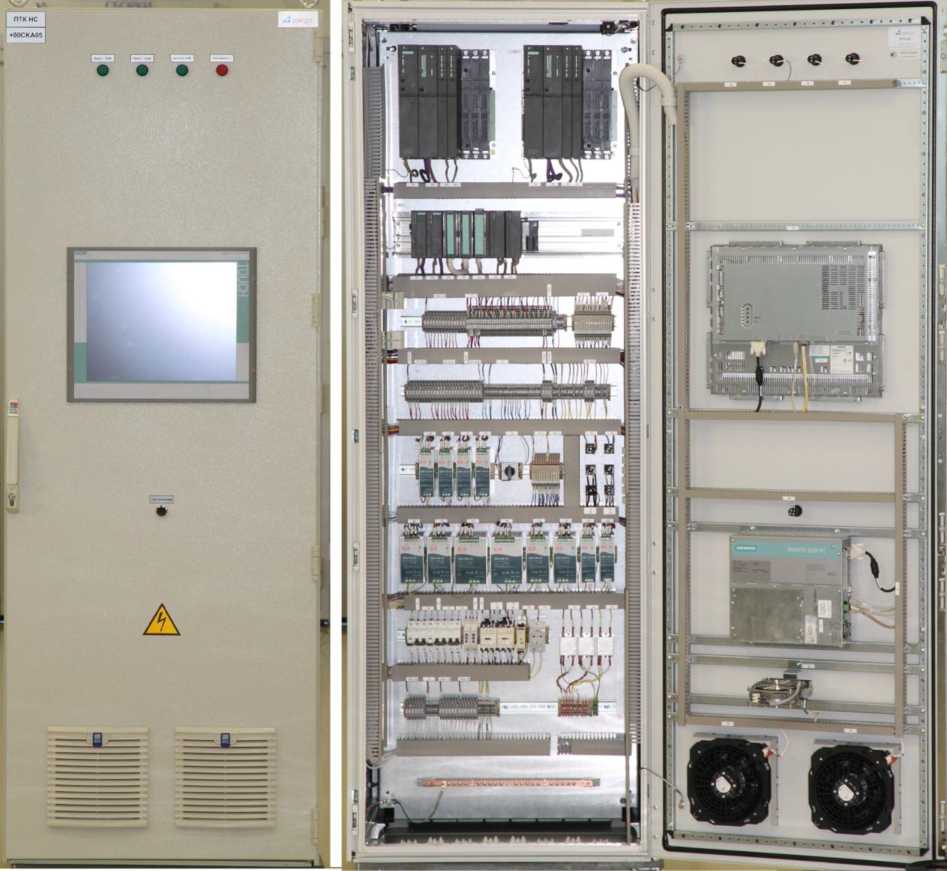

Внешний вид ПТК «Апогей» представлен на рис. 1.
Рисунок 1. Внешний вид ПТК “Апогей»
Программное обеспечениеПрограммное обеспечение предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
APOGEY_et_s.zip FC580 R SensMetroPart |
|
Цифровой идентификатор APOGEY et s.zip |
D9F4CF1AC126AF69224CF5FC474BAC9E |
Продолжение таблицы 1
|
Идентификационное наименование ПО |
APOGEY et o.zip SensMetroPart_O_CJ2H_v1.0 SensMetroPart_O_CJ2M_v1.0 SensMetroPart_O_CS1H-H_bin_v1.0 SensMetroPart_O_CS1H-H_bcd_v1.0 SensMetroPart_O_CS1G-H_bin_v1.0 SensMetroPart_O_CS1G-H_bcd_v1.0 с блоками SensScaleInt SensScaleReal |
|
Цифровой идентификатор APOGEY et o.zip |
E496151D5416A2DBB56F4C0919AF16D5 |
Уровень защиты ПО ПТК «Апогей» от непреднамеренных и преднамеренных изменений соответствует уровню: «ВЫСОКИЙ» по Р 50.2.077-2014 - для автономного программного обеспечения.
Метрологические и технические характеристикиМетрологические и технические характеристики изложены в таблице 2.
Таблица 2
|
Тип ИК |
Диапазон входных сигналов |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности в диапазоне температур от 0 до 15 °С и от 25 до 45 °С, % от диапазона измерений/°С |
|
ИК сигналов силы постоянного тока |
минус 5.5мА 0.5 мА 0 . 20 мА 4.20 мА |
минус 5.5мА 0.5 мА 0 . 20 мА 4.20 мА |
± 0,4 |
± 0,015 |
|
ИК потенциального сигнала |
минус 5.5 мВ 0.5 мВ 1.5 мВ минус 10.10 мВ 0.10 мВ |
минус 5.5 мВ 0.5 мВ 1.5 мВ минус 10.10 мВ 0.10 мВ |
± 0,25 |
± 0,015 |
|
ИК сигналов ТС, НСХ 53М, a = 0,00426 |
10,29.371,10 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 50М, a = 0,00428 |
10,29.371,10 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 100М, a = 0,00428 |
20,53.185,60 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
Продолжение таблицы 2
|
ИК сигналов ТС, НСХ 50П, а = 0,00391 |
10,81.232,84 Ом |
минус 190...1100°С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 100П, а = 0,00391 |
17,24...395,16 Ом |
минус 200.850 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ Pt100, а = 0,00385 |
18,52.390,48 Ом |
минус 200.850 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов термопары ТЖК ( J ) |
минус 8,095.69,533 мВ |
минус 210...1200°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХКн ( E ) |
минус 9,835.76,373 мВ |
минус 270...1000°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХА ( K ) |
минус 6,458.54,819 мВ |
минус 270...1370°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХК ( L ) |
минус 9,488.66,466 мВ |
минус 200.800°С |
± 0,4 |
± 0,009 |
|
ИК частоты следования импульсов |
0.10 кГц |
0.10 кГц |
± (0,01 +*) |
- |
* - одна единица последнего разряда, выраженная в процентах от диапазона измерений Количество измерительных каналов не ограничено
|
Диапазон изменения частоты питающего напряжения, Гц |
от 47 до 54 (от 55 до 65) |
|
Диапазон питающего напряжения, В |
от 187 до 242 |
|
Мощность потребления, кВА, не более: |
6,0 |
|
Степень защиты по ГОСТ 14254-96: |
IP30 |
Габаритные размеры и масса зависят от конфигурации системы
Рабочие условия эксплуатации:
|
диапазон температур, оС: |
от 0 до +45 |
|
относительная влажность воздуха при температуре 25 оС, % , не более атмосферное давление кПа: |
80 от 84,0 до 106,7 |
|
Надежность Средняя наработка на отказ, ч, не менее: |
100 000 |
|
Средний срок службы, лет, не менее: |
10 |
наносится на корпус ПТК «Апогей» методом металографии и на титульный лист Руководства по эксплуатации методом печати.
Комплектность средства измеренийВ комплект поставки ПТК «Апогей» входят по одному экз.:
- шкаф ПТК «Апогей»;
- комплект КД;
- комплект прикладного ПО;
- паспорт;
- руководство по эксплуатации. Часть 1;
- руководство по эксплуатации. Часть 2;
- методика поверки;
- упаковочная ведомость;
- комплект ЗИП, если это установлено в заказной спецификации или в отдельном соглашении между производителем и заказчиком.
Поверка осуществляется по документу 435-114-2015МП «Комплексы программно-технические измерительные «Апогей». Методика поверки», утвержденной ГЦИ СИ ФБУ Тест-С.-Петербург 24.02.2015 г.
Основные средства поверки:
-
- Многофункциональный калибратор, 0...24 мА пост. тока, ПГ 0,02%, 0...12 В пост. тока ПГ 0,01%;
-
- Генератор сигналов произвольной формы, ПГ 0,000001%;
-
- Магазин сопротивлений, 0...300 Ом, 0,02/2*10-6
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим измерительным «Апогей»ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерения температуры»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Г10_(-16)-30 А
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
РД 34.11.321-96 Нормы погрешности измерений технологических параметров тепловых электростанций и подстанций
РД 34.20.501-95 Правила технической эксплуатации электрических станций и сетей Российской Федерации
ТУ 4252-004-83746501-2014 Комплексы программно-технические технологического мониторинга параметров турбо- и гидрогенераторов «ПТК «Апогей» Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Ракурс-инжиниринг»
(ООО «Ракурс-инжиниринг»)
Адрес: 198515, г.Санкт-Петербург, Петродворцовый район, пос. Стрельна, ул. Связи, дом 34, лит. А
Тел.: (812) 252-32-44
Факс: (812) 252-64-79
E-mail: info@rakurs.com
Испытательный центрГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-60-43, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
