Приказ Росстандарта №1604 от 04.07.2024

№1604 от 04.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 575657
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 1604 от 04.07.2024

2024 год
месяц July

3900 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

04 июля 2024 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№ 1604

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить измененные описания

прилагаемые к настоящему приказу.

3. Распространить действие методик установленных согласно приложению

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

5. Контроль за исполнением настоящего приказа оставляю за собой.

типов средств

поверки средств к настоящему

измерений,

приказу,

Заместитель Руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

июля

2О24 г. № 1«м

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№

п/

Наименование типа

Уровнемеры ультразвуковые

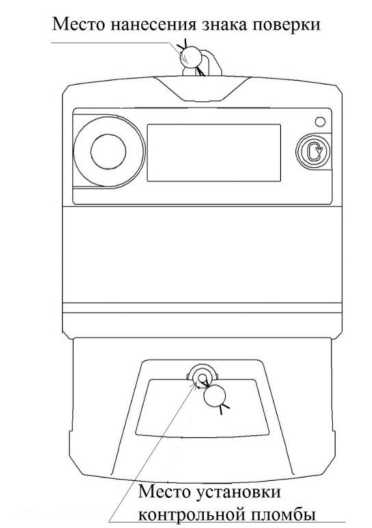

Счетчики

электрической

энергии

Обозначение

типа

«ЭЛЕМЕР-

УРЗ-41»

РиМ

289.21,

РиМ

Заводской

номер

ЭЛЕМЕР-

УРЗ-41-3

зав. №41230288 , ЭЛЕМЕР-УРЗ-41-3И

зав.

№41230289 , ЭЛЕМЕР-УРЗ-41-4И зав. №№ 4123О29О,

4123О291,

ЭЛЕМЕР-УРЗ-41-2 зав.

№41230292 01401317, О14О1313

Регистрационный номер в ФИФ

73329-18

74461-19

Правообладатель

Приказ Росстандарта №1604 от 04.07.2024, https://oei-analitika.ru

Отменяемая методика

поверки

НКГЖ.40763

2.001МП

ВНКЛ.41115

2.114-О1 ДИ

Действие методики поверки сохраняется

Устанавливаемая методика

поверки

МП 208-О1О-

2О24

МП 445-2О24

Добавляемый изготовитель

1О

Дата утверждения акта испыта

ний

29.03.

2024

25.О3.

2О24

Заявитель

Общество с ограниченной ответственностью Научнопроизводственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград

Акционерное общество «Радио и Микроэлектроника» (АО

Юридическое лицо, проводившее испытания

ФГБУ

«ВНИИМС»,

г. Москва

ФБУ «Томский

ЦСМ»,

однофазные статические

289.22,

РиМ

289.23,

РиМ 289.24

«РиМ»),

г. Новосибирск

г. Томск

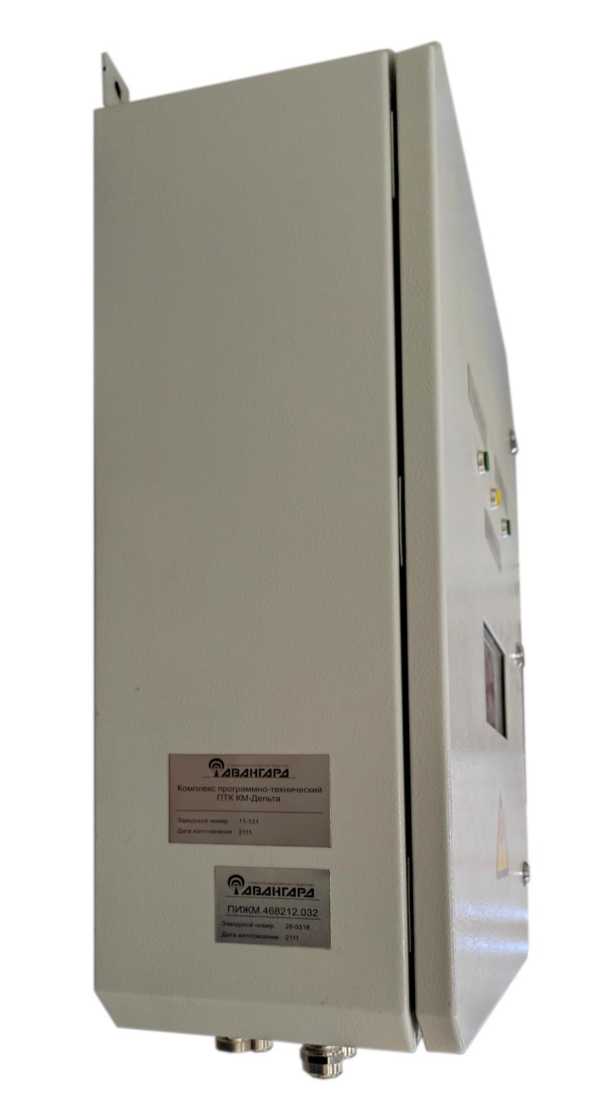

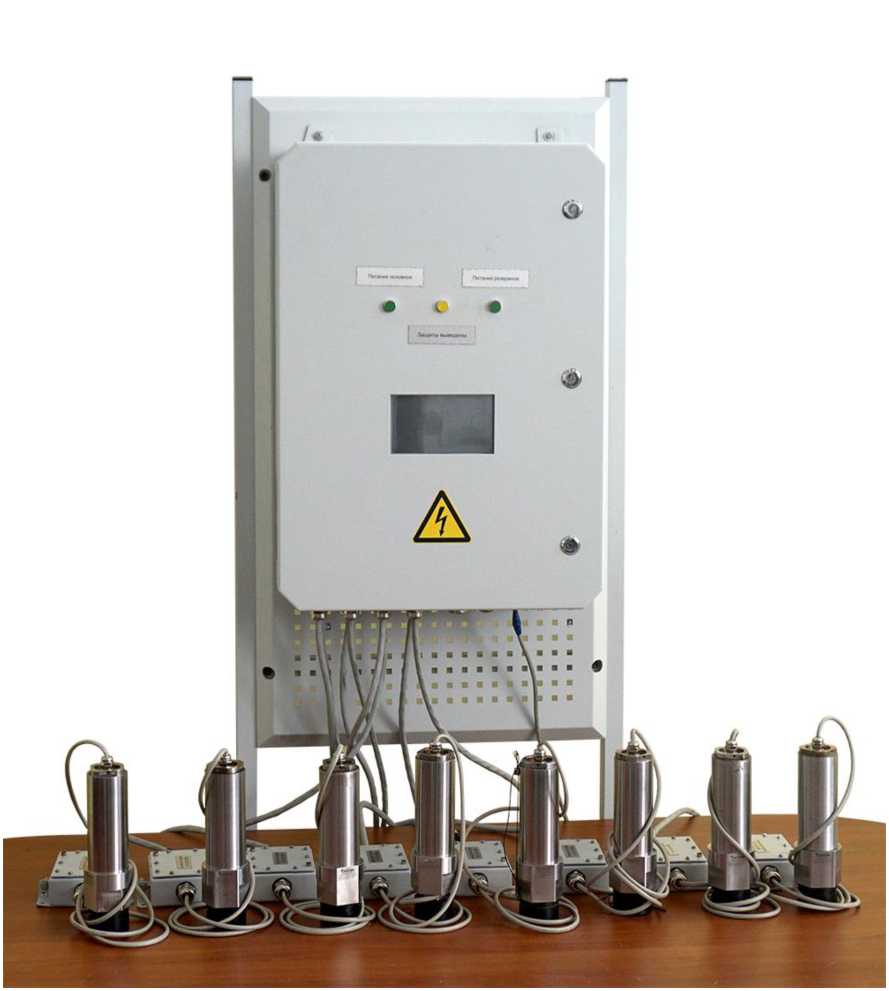

Комплексы программнотехнические

ПТК КМ-

Дельта

11-131

77721-20

МП 2063

002-2019

МП 2063-0022023

25.12.

2023

Открытое акционерное общество «Авангард» (ОАО «Авангард»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург;

ФБУ «Тест-С.-Петербург», г. Санкт-Петербург

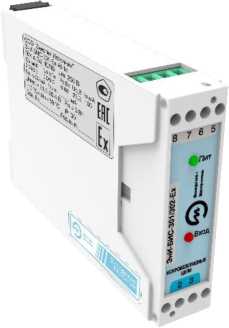

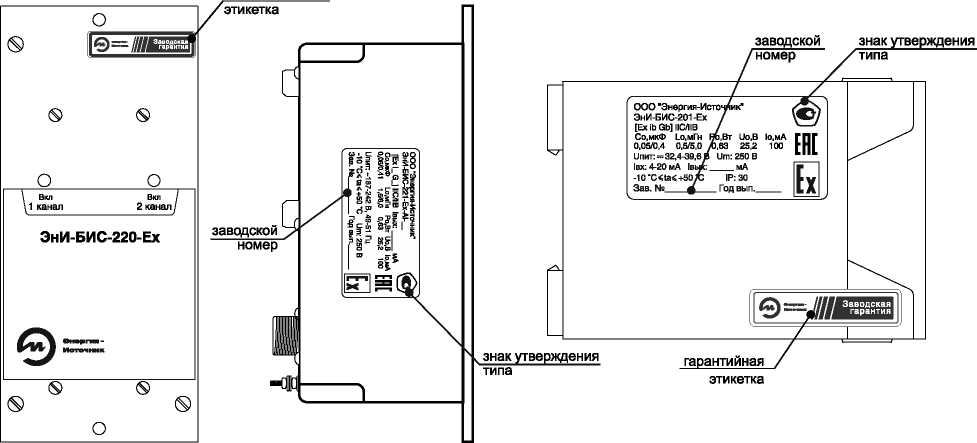

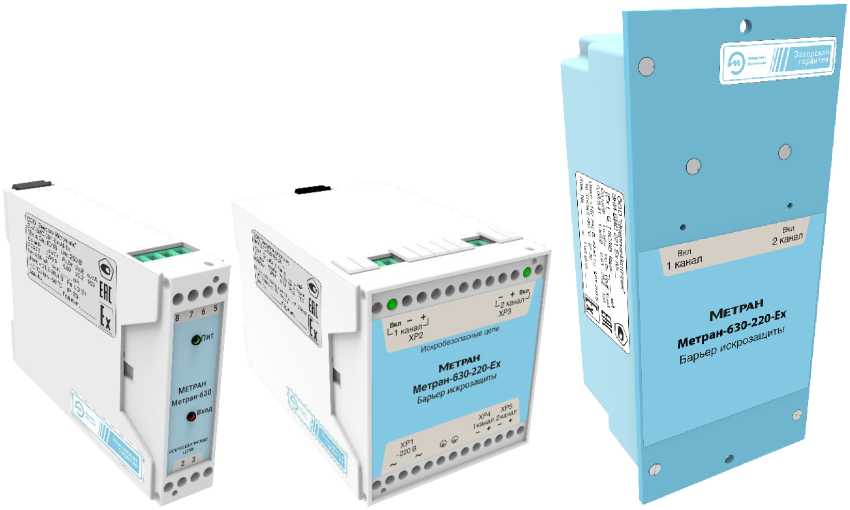

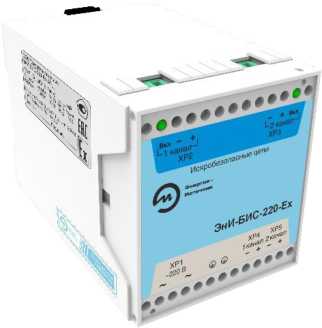

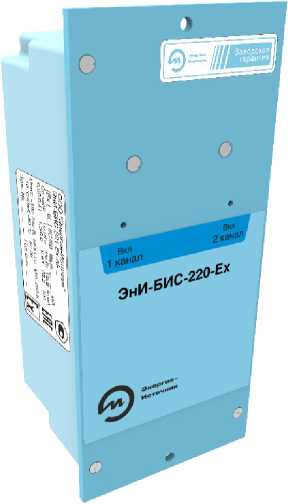

Барьеры искрозащиты

ЭнИ-БИС-

Ex (Метран-630-Ex)

23100397;

24010102;

24010101

79110-20

ЭИ.85.00.000

МИ

ЭИ.85.00.000М И с Изменением №1

12.04.

2024

Общество с

ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник»), г. Челябинск

ФГБУ «ВНИИМС», г. Москва

Системы измерительно-управляющие

СМС-500

10996791.2

8.99.39.190.

217-01

90630-23

Общество с ограниченной ответственнос тью Научновнедренческая фирма «Сенсоры, Модули, Системы» (ООО НВФ

«СМС»), г. Самара

МП-607/06-

2023

МП-607/06-2023 (с изменением

№1)

29.01.

2024

Общество с ограниченной ответственностью Научно-внедренческая фирма «Сенсоры, Модули, Системы» (ООО НВФ «СМС»), г.

Самара

ООО «ПРОММАШ ТЕСТ», Московская обл., г. Чехов

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1604

Лист № 1

Всего листов 10

Регистрационный № 73329-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41»

Назначение средства измерений

Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41» (далее по тексту - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред), сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

Описание средства измерений

Принцип действия уровнемеров основан на пьезоэлектрическом эффекте получения ультразвуковых волн и поглощении отраженных от поверхности измеряемого продукта волн пьезоэлектрическим элементом блока излучателя. Расстояние до поверхности измеряемого продукта вычисляется по измеренному значению времени прохождения ультразвуковых сигналов до границы измеряемого продукта и обратно.

Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: блок излучателя, блок плат, светодиодный индикатор (для уровнемеров с индикатором). Блок плат измеряет время распространения ультразвуковых колебаний по направлению к поверхности измеряемого продукта и обратно. По времени и скорости распространения ультразвуковых колебаний блок плат рассчитывает уровень в резервуаре, преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока, напряжения постоянного тока и в цифровой сигнал интерфейса RS-485 c протоколом обмена MODBUS RTU или в цифровой сигнал HART-протокола и (или) в цифровой сигнал, поступающий на индикатор.

Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода пользовательских параметров резервуара, скорости распространения ультразвуковых сигналов для конкретного состава газовой среды в резервуаре и других пользовательских параметров.

Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем и другими устройствами.

На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения.

1) в зависимости от области применения и маркировки взрывозащиты:

- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «герметизация компаундом «m» (Exm);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd);
- атомное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах атомных станций и объектах ядерного топливного цикла (ОЯТЦ) (ЛЕ\. AExm).

2) в зависимости от верхнего предела измерений уровня и конструкции:

- исполнение 01 (с верхним пределом измерений до 1000 мм);
- исполнение 02 (с верхним пределом измерений до 2500 мм);
- исполнение 04 (с верхним пределом измерений до 4000 мм);
- исполнение 06 (с верхним пределом измерений до 6000 мм);
- исполнение 08 (с верхним пределом измерений до 8000 мм);
- исполнение 10 (с верхним пределом измерений до 10000 мм);
- исполнение 20 (с верхним пределом измерений до 20000 мм);

Фотографии общего вида уровнемеров, корпусов электронных блоков и измерительных элементов представлены на рисунках 1 - 3. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.

Пломбировка «ЭЛЕМЕР-УРЗ-41-1», «ЭЛЕМЕР-УРЗ-41-2» от несанкционированного доступа не предусмотрена.

Места пломбировки «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И» от несанкционированного доступа представлены на рисунке 4.

Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И», способом шелко-графии (рисунок 5).

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 5).

«ЭЛЕМЕР-УРЗ-41-1»

«ЭЛЕМЕР-УРЗ-41-2»

«ЭЛЕМЕР-УРЗ-41-3»

«ЭЛЕМЕР-УРЗ-41-3И»

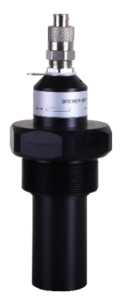

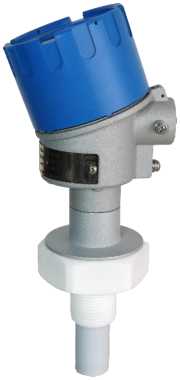

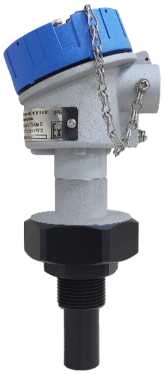

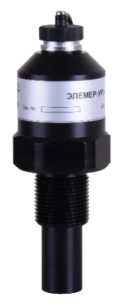

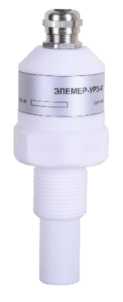

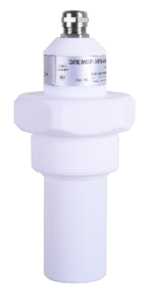

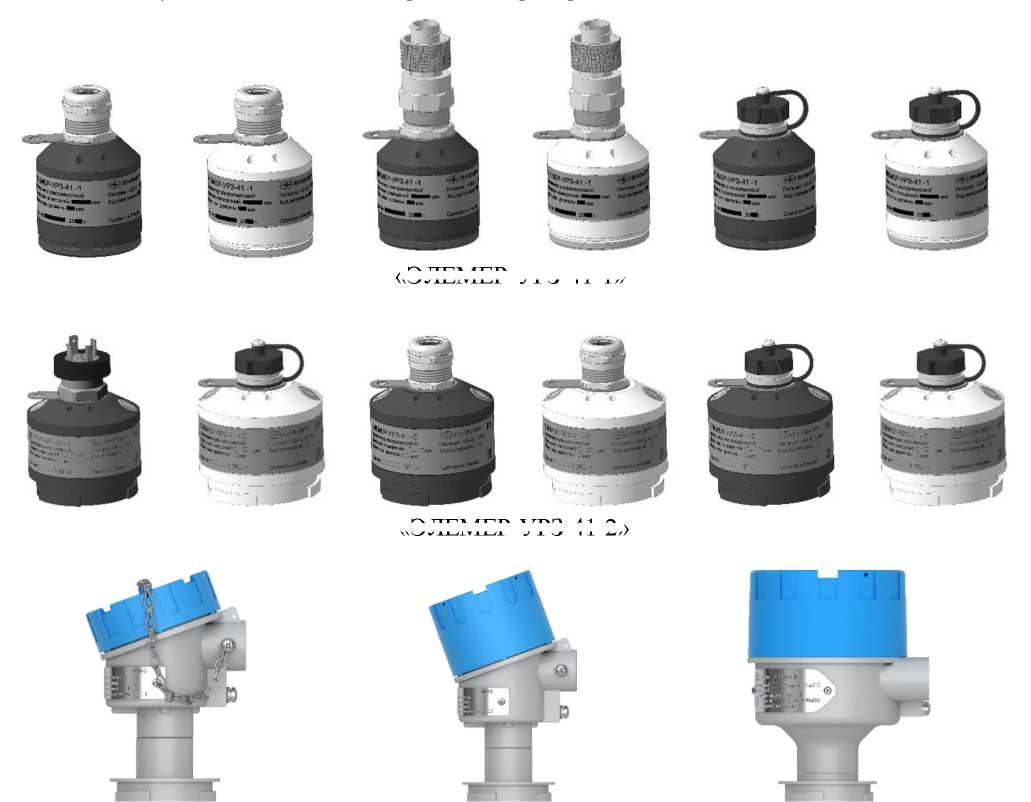

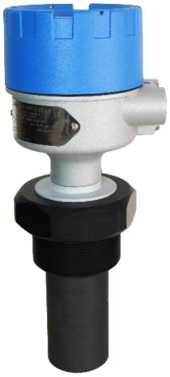

Рисунок 1 - Общий вид УРЗ-41

«ЭЛЕМЕР-УРЗ-41-4И»

Исполнение 01

Исполнение 02

Исполнение 08, 10

Исполнение

04, 06

Исполнение 04, 06

Исполнение 08, 10

Рисунок 2 - Общий вид первичных преобразователей «ЭЛЕМЕР-УРЗ-41»

«ЭЛЕМЕР-УРЗ-41-1»

«ЭЛЕМЕР-УРЗ-41-2»

«ЭЛЕМЕР-УРЗ-41-3»

«ЭЛЕМЕР-УРЗ-41-3И»

«ЭЛЕМЕР-УРЗ-41-4И»

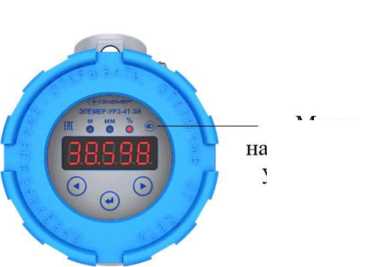

Рисунок 3 - Общий вид корпусов электронных блоков «ЭЛЕМЕР-УРЗ-41»

пломба

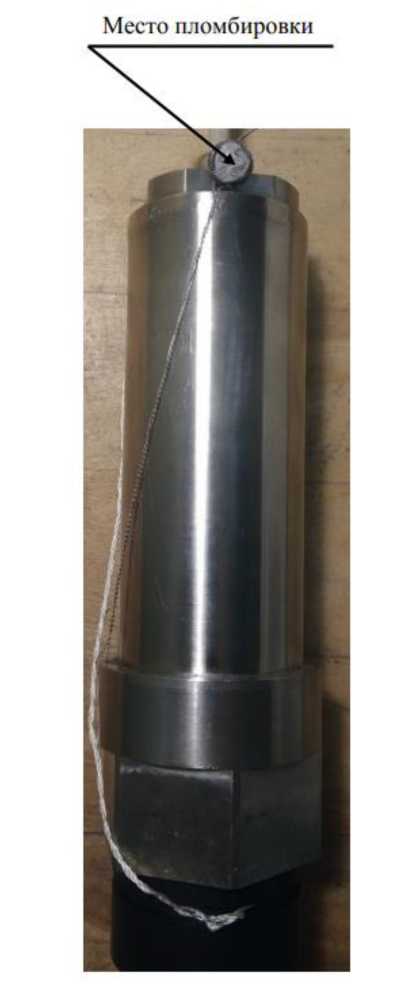

Рисунок 4 - Места пломбировки от несанкционированного доступа «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И»

Место

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа

утверждения типа

Программное обеспечение

В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерений в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	«ЭЛЕМЕР- УРЗ-41-1»	«ЭЛЕМЕР- УРЗ-41-2»	«ЭЛЕМЕР- УРЗ-41-3»	«ЭЛЕМЕР- УРЗ-41-4»
Идентификационное	URZ41M1_	URZ41M2_	URZ41M3_	URZ41M4_
наименование ПО	PIC18F252	PIC18F252	PIC18LF27K42	PIC18LF27K42
Номер версии (идентификационный номер) ПО	0.Х.ХХ¹	0.Х.ХХ ¹	1.ХХ¹	1.ХХ¹
Цифровой идентификатор ПО	-	-	-	-

¹⁾ «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Таблица 2 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ПО HART	ПО MODBUS
Идентификационное наименование ПО	HART MultiConfig	MODBUS_config
Номер версии (идентификационный номер) ПО	0.ХХ¹	2.ХХ.ХХХХ¹
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики уровнемеров

Наименование характеристики	Значение
Диапазон измерений уровня, мм ³⁾ - исполнение 01 - исполнение 02 - исполнение 04 - исполнение 06 - исполнение 08 - исполнение 10 - исполнение 20	от 0 до 1000 от 0 до 2500 от 0 до 4000 от 0 до 6000 от 0 до 8000 от 0 до 10000 от 0 до 20000
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня y, % ¹⁾	± 0,25 ± 0,5
Выходные сигналы: - силы постоянного тока, мА - напряжения постоянного тока, В - цифровой сигнал	от 4 до 20 от 0 до 10 ModBus RTu HART
Пределы допускаемой основной приведённой к диапазону унифицированного выходного сигнала силы (напряжения) постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы (напряжения) постоянного тока ут (yu), %	±0,05
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений уровня, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %, для уровнемеров с пределами допускаемой основной приведенной к верхнему пределу измерений погрешности измерений уровня, % - ±0,25 - ±0,5	_y2) 0,5^у²⁾
Вариация выходного сигнала, в долях от основной приведенной к верхнему пределу измерений погрешности	у²⁾
¹⁾ В зависимости от заказа. ²⁾ у - пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений. ³⁾ Рабочий диапазон, находящийся внутри диапазона измерений уровня или равный ему, устанавливается изготовителем или потребителем.

Таблица 4 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В

24,00 ± 0,48

Потребляемая мощность, Вт, не более

Наименование характеристики

Габаритные размеры, мм, не более:

- для «ЭЛЕМЕР-УРЗ-41-1», «ЭЛЕМЕР-УРЗ-41-2»
- высота
- диаметр
- для «ЭЛЕМЕР-УРЗ-41-3», «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И»
- длина
- ширина
- высота_________________________________________________

Масса, кг ¹⁾______________________________________________________

Нормальные условия измерений:

- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа_______________________________

Рабочие условия измерений:

- температура окружающей среды, °С:
- относительная влажность при температуре +35 °С, %, не более
- атмосферное давление, кПа_______________________________

Маркировка взрывозащиты:

- для исполнений с индексами Ех, АЕх

- для исполнений с индексами Exm, AExm

- для исполнений с индексами Exd, AExd

Средняя наработка на отказ, ч, не менее¹⁾

Средний срок службы, лет, не менее¹⁾

¹⁾ В зависимости от исполнения.

Значение

205

104

130

120

320

от 0,5 до 2,7

от +15 до +25

от 30 до 80 от 84,0 до 106,7

от -40 до +70

от 84,0 до 106,7

0Ex ia ПА T5 Ga X

0Ex ia ПА T4 Ga X

0Ex ia ПА T3 Ga X

0Ex ia IIB T5 Ga X

0Ex ia IIB T4 Ga X

0Ex ia IIB T3 Ga X

0Ex ma ПА T5 Ga X

0Ex ma ПА T4 Ga X

0Ex ma ПА T3 Ga X 0Ex ma IIB T5 Ga X 0Ex ma IIB T4 Ga X 0Ex ma IIB T3 Ga X

0/1 Ex ia/db IIB T5 Ga/Gb X 0/1 Ex ia/db IIB T4 Ga/Gb X 0/1 Ex ia/db IIB T3 Ga/Gb X 0/1 Ex ia/db IIA T5 Ga/Gb X 0/1 Ex ia/db IIA T4 Ga/Gb X 0/1 Ex ia/db IIA T3 Ga/Gb X

96000

160000

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров «ЭЛЕМЕР-УРЗ-41-3И», «ЭЛЕМЕР-УРЗ-41-4И», способом шелкографии, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность уровнемеров

Наименование	Обозначение	Количество
Уровнемер ультразвуковой «ЭЛЕМЕР-УРЗ-41»¹⁾	НКГЖ.407632.001-ХХХ²⁾	1 шт.
Программное обеспечение	-	1 шт.
Комплект монтажных частей ³⁾	-	1 компл.
Руководство по эксплуатации	НКГЖ.407632.001-ХХХРЭ²⁾	1 экз.
Паспорт	НКГЖ.407632.001-ХХХПС²⁾	1 экз.
Инструкция по техническому обслуживанию и ремонту (для «ЭЛЕМЕР-УРЗ-41 А»)	НКГЖ.407632.001-ХХХИТР²⁾	1 экз.
План качества (для «ЭЛЕМЕР-УРЗ-41 А^> класса 2 и 3 по НП-001, НП-016, НП-022, НП-033, ПОБ КПРУ-98)	-	1 экз.
¹⁾ Модификация, исполнение уровнемера в соответствии с заказом. ²⁾ Обозначение в соответствии с исполнением уровнемера. ³⁾ Комплект монтажных частей в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в п. 3.2 руководства по эксплуатации НКГЖ.407632.001-ХХХРЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52-167-13282997-2018 Уровнемеры ультразвуковые «ЭЛЕМЕР-УРЗ-41». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса места осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Телефон (факс): +7 (495) 988-48-55 (+7 (499) 735-14-02)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 10

Регистрационный № 74461-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные статические РиМ 289.21, РиМ

289.22, РиМ 289.23, РиМ 289.24

Назначение средства измерений

Счетчики электрической энергии однофазные статические РиМ 289.21, РиМ 289.22, РиМ 289.23, РиМ 289.24 (далее - счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в однофазных двухпроводных электрических цепях переменного тока промышленной частоты; среднеквадратического значения фазного напряжения, среднеквадратического значения тока фазного провода, среднеквадратического значения тока нулевого провода, значения частоты сети, коэффициента мощности cos ф, коэффициента реактивной мощности tg ф, удельной энергии потерь в цепи тока.

Счетчики измеряют показатели качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S: установившееся отклонение напряжения основной частоты 5Uy, отклонение частоты Af, отрицательное 5U(-) и положительное 5U(+) отклонения напряжения.

Описание средства измерений

Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжения при помощи специализированной микросхемы со встроенными АЦП. Остальные параметры, измеряемые счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и частоты сети.

коммутации нагрузки (далее -колодки, образующая цоколь встраиваемого коммуникатора счетчика и проведения его

Счетчики выполнены в едином корпусе с несколькими отсеками, в которых размещены электронный блок счетчика, измерительные преобразователи тока, устройство клеммной установки показаний позволяющего расширить функциональные возможности счетчика. Установка коммуникатора возможна как на производстве, так и на месте эксплуатации. Отсек коммуникатора закрывается отдельной крышкой. В этом же отсеке расположен батарейный отсек элемента питания с отдельной крышкой.

источник питания, УКН) (в зависимости от исполнения) и кассета счетчика. Предусмотрен отдельный отсек для (предназначен для дистанционной передачи конфигурирования) или другого устройства,

Счетчики выпускаются в следующих модификациях РиМ 289.21, РиМ 289.22, РиМ 289.23, РиМ 289.24, РиМ 289.24-01, которые отличаются: наличием УКН и наличием дополнительного датчика для измерения тока нулевого провода.

Общий вид счетчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводской номер счетчика, состоящий из арабских цифр, наносится на маркировочную табличку счетчика и на боковую сторону счетчика в виде наклейки.

Место нанесения знака утверждения типа

Места нанесения заводского номера

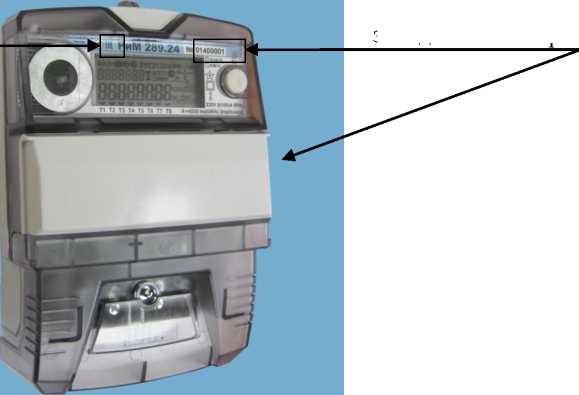

Рисунок 1 - Общий вид счетчиков с указанием мест нанесения знака утверждения типа и заводского номера

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Встроенное ПО счетчиков хранится в постоянном запоминающем устройстве счетчика и модификация

контроллера счетчика. Считывание исполняемого кода из метрологически значимой части ПО с использованием интерфейсов счетчика невозможно.

Встроенное ПО счётчиков версии 4.00 и выше разделено на метрологически значимую и метрологически незначимую части.

Идентификационные данные встроенного ПО приведены в таблице 1.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) ПО	Идентификационное наименование ПО	Цифровой идентификатор ПО (MD5)	Модификация счетчиков
с V 1.00 по V 3.99	РМ2892Х ВНКЛ.411152.114 ПО	-	РиМ 289.21
	РМ2892Х ВНКЛ.411152.114-01 ПО		РиМ 289.22
	РМ2892Х ВНКЛ.411152.114-02 ПО		РиМ 289.23
	РМ2892Х ВНКЛ.411152.114-03 ПО		РиМ 289.24
с V 4.00 и выше	РМ28921 ВНКЛ.411152.114 ПО	Е1 44 89 4F 70 DB AA 03 2D 19 D0 D2 F2 19 9D 1С	РиМ 289.21, РиМ 289.23
с V 4.00 и выше	РМ28922 ВНКЛ.411152.114-01 ПО	00 ОЕ 81 3D 74 ВС AB D7 05 BF 38 С3 89 Е1 CF Е2	РиМ 289.22, РиМ 289.24
с V 51.00 и выше	РМ28922 ВНКЛ.411152.114-01 ПО	Е7 56 1D АО DC F3 A0 Е7 A7 7Е 31 85 BF АЕ 80 77	РиМ 289.24-01

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Модификация счетчиков

РиМ	РиМ	РиМ	РиМ	РиМ
289.21	289.22	289.23	289.24	289.24-01

Значение

Класс точности:

при измерении активной энергии

±1,5

±1,0

±1,5

±1,0

Продолжение таблицы 2

Наименование характеристики

Модификация счетчиков

РиМ	РиМ	РиМ	РиМ	РиМ
289.21	289.22	289.23	289.24	289.24-01

Значение

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии ^{1), 2)}, % 0,051б < I < 0,101б, sin ф = 1,00 0,101б < I < 1макс, sin ф = 1,00 0,101б < I <0,201б, sin ф=0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,50 (инд, емк) 0,201б < I < 1макс, sin ф = 0,25 (инд, емк)	±2,5 ±2,0 ±2,5 ±2,0 ±2,5
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности ¹⁾’	соответствуют классу точности при измерении активной энергии
Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности ¹⁾’	соответствуют классу точности при измерении реактивной энергии
Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч	соответствует классу точности при измерении активной энергии
Пределы допускаемой относительной погрешности при измерении полной мощности ¹⁾, %	±3,0
Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф ¹⁾, %	±4,0
Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф, %, в диапазоне 0,21б < I < 1,01б 1,01б < I< 1макс	±2,5 ±2,0
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 51ф, %, в диапазоне 0,11б < I < 1макс	±0,5
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %, в диапазоне 0,11б < I < 1макс		±0,5
Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В	±0,5

Продолжение таблицы 2

Наименование характеристики

счетчиков

РиМ	РиМ	РиМ	РиМ	РиМ
289.21	289.22	289.23	289.24	289.24-01

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 4)},%

от 195 до 253 В, cos ф = 1,ОО от 195 до 253 В, cos ф = 0,50 инд

Значение

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 5)},%

от 195 до 253 В, sin ф =1,ОО от 195 до 253 В, sin ф = 0,50 инд

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 4)}

от 195 до 253 В, cos ф = 1,ОО

от 195 до 253 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 5)}от 195 до 253 В, sin ф =1,ОО

от 195 до 253 В, sin ф = 0,50 инд

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 4)}, % от 140 до 280 В, cos ф = 1,ОО от 140 до 280 В, cos ф = 0,50 инд_____________

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 5)}, % от 140 до 280 В, sin ф =1,ОО от 140 до 280 В, sin ф = 0,50 инд______________

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 4)}от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд_____________

Пределы дополнительной погрешности при

соответствует классу точности при измерении реактивной энергии

±0,7

±1,0

соответствует классу точности при измерении активной энергии соответствует классу точности при измерении

Продолжение таблицы 2

Наименование характеристики

счетчиков

РиМ	РиМ	РиМ	РиМ	РиМ
289.21	289.22	289.23	289.24	289.24-01

Значение

измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 5)}

от 140 до 280 В, sin ф =1,00

от 140 до 280 В, sin ф = 0,50 инд_______________

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 5Uy, % ³⁾, в диапазоне ^_н⁺30 , В

реактивной энергии

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %___________________________

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Л£, Гц ³⁾, в диапазоне значений от 42,5 до 57,5 Гц___________________________

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от - 45 до +85°С________________

Средний температурный коэффициент при измерении активной энергии ^{2), 4)}, %/К cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк____________________________

Средний температурный коэффициент при измерении реактивной энергии ^{2), 5)}, %/К sin ф = 1,00 sin ф = 0,50 sin ф = 0,50 sin ф = 0,25 sin ф = 0,25

±0,030

±0,5

±5

±0,05

±0,07

инд емк инд емк

±0,10

±0,15

Средний температурный коэффициент при измерении активной мощности ^{2), 4)}, %/К cos ф = 1,00 cos ф = 0,50 инд cos ф =0,80 емк__________________________

Средний температурный коэффициент при измерении реактивной мощности ^{2), 5)}, %/К sin ф = 1,00 sin ф = 0,50 инд

соответствует классу точности при измерении активной энергии

соответствует классу точности при измерении реактивной энергии

Продолжение таблицы 2

Наименование характеристики

счетчиков

РиМ	РиМ	РиМ	РиМ	РиМ
289.21	289.22	289.23	289.24	289.24-01

Значение

sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк______________________________

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока ¹⁾, %, в диапазоне 0,11б < I < 0,21б 0,21б < I< 1макс______________________________________

Суточный ход (точность хода ЧРВ) при нормальных условиях, с/сут, не более________

Стартовый ток: при измерении активной энергии, мА при измерении реактивной энергии, мА______

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]__________________________________

Время начального запуска, с, не более________

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа________________

±1,5

±1,0

±0,5

4ООО

от 21 до 25

от 30 до 80 от 70 до 106,7

¹⁾ Режим учета активной и реактивной энергии, удельной энергии потерь в цепях тока, активной, реактивной и полной мощности счетчиков настраивается программно на автоматический переход на учет по нулевому проводу, в случае превышения тока в нулевом проводе над током в фазном проводе;
²⁾ счетчики выполняют измерение энергии и мощности: активной импортируемой (I и IV квадрант) и экспортируемой (II и III квадрант); реактивной импортируемой (I и II квадрант) и экспортируемой (III и IV квадрант). Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;
³⁾ усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;
⁴⁾ согласно п. 8.2 ГОСТ 31819.21;
⁵⁾ согласно п. 8.2 ГОСТ 31819.23;

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не превышают пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23.

Таблица 3 - Основные технические характеристики

Наименование характеристики		Модификация счетчиков
	РиМ 289.21	РиМ 289.22	РиМ 289.23	РиМ 289.24	РиМ 289.24-01
	Значение
Базовый ток, А	5
Максимальный ток, А	100				80
Номинальное напряжение, В	230
Номинальная частота, Гц	50
Установленный диапазон напряжений, В	от 195 до 253

Наименование характеристики	Модификация счетчиков
	РиМ	РиМ	РиМ	РиМ	РиМ
	289.21	289.22	289.23	289.24	289.24-01
	Значение
Расширенный диапазон напряжений, В	от 140 до 280
Предельный диапазон напряжений, В	от 0 до 400
Полная потребляемая мощность в цепи тока, В^А	0,1
Полная потребляемая мощность в цепи напряжения, В^А	4
Активная потребляемая мощность в цепи напряжения, Вт	1,5
Срок энергетической автономности хода ЧРВ - без резервного элемента питания ЧРВ, ч, не
менее
- с резервным элементом питания ЧРВ, лет, не			60
менее			16
Количество тарифов	8
Наличие УКН	нет	есть	нет	есть	есть
Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки	есть
Измерение тока в нулевом проводе	нет		есть
Время сохранения данных, лет, не менее	40
Габаритные размеры, мм, не более:
- высота			230
- ширина			135
- длина			100
Масса, кг, не более	1,5
Условия эксплуатации:
- температура окружающей среды, °С		от	-45 до +70
- относительная влажность, %, при +35 (+25) °С			95 (100)
- атмосферное давление, кПа		от 70 до 106,7
Средняя наработка на отказ, ч, не менее	220 ООО
Средний срок службы Тсл, лет, не менее	30
Условия эксплуатации счетчиков	У2** по ГОСТ 15150-69

Таблица 4 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин

Измеряемая величина	Основная единица	Цена единицы старшего/младшего разряда²⁾
Активная энергия	кВт^ч	10⁵ / 10^-2
Реактивная энергия	квар^ч	10⁵ / 10^-2
Активная мощность	кВт	10² / 10^-4
Реактивная мощность	квар	10² / 10^-4
Полная мощность	кВ^А	10² / 10^-4
Ток, среднеквадратическое (действующее) значение	А	10² / 10^-3
Напряжение, среднеквадратическое (действующее) значение	В	10² / 10^-2
Частота сети	Гц	10¹ / 10^-3
Удельная энергия потерь в цепи тока ¹⁾	кА² •ч	10⁵ / 10^-2
Коэффициент реактивной мощности цепи tg ф ¹⁾	безразм.	10³ / 10^-3

Измеряемая величина	Основная единица	Цена единицы старшего/младшего разряда²^
Коэффициент мощности cos ф	безразм.	1О⁰ / IO^-3
Температура внутри корпуса счетчика	°С	10¹ / IO^-2
¹⁾ На дисплей счетчиков не выводится. ²⁾ При выводе на дисплей счетчиков и по всем интерфейсам.

Знак утверждения типа

наносится на корпус счетчика методом шелкографии или другим способом, не ухудшающим качество знака. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22, РиМ 289.23, РиМ 289.24, РиМ 289.24-01) в упаковке	Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22, РиМ 289.23, РиМ 289.24, РиМ 289.24-01)	1 шт.
Паспорт	ВНКЛ.411152.114 ПС ВНКЛ.411152.155 ПС	1 экз.
Коммуникатор ²⁾	-	-
Руководство по эксплуатации ³⁾	ВНКЛ.411152.114 РЭ ВНКЛ.411152.155 РЭ	-
Терминал мобильный РиМ 099.01 ¹⁾	ВНКЛ.426487.030	-
Сервисное ПО ¹⁾’ ²⁾’ ³⁾’	-	-
¹⁾ Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков. ²⁾ Счетчики по требованию заказчика могут комплектоваться встроеным коммуникатором. ³⁾ Поставляется по отдельному запросу в электронном виде. ⁴⁾ Сервисное ПО представляет собой ПО, предназначенное для конфигурирования счетчика, а также для считывания с него информации.

Сведения о методиках (методах) измерений

приведены в документах ВНКЛ.411152.114 РЭ и ВНКЛ.411152.155 РЭ в разделах 2 «Описание и работа счетчиков» и 3 «Использование счетчиков».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436;

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10“⁸ до 100 А в диапазоне частот Гц, утвержденная

приказом Росстандарта от 17 марта 2021 г. № 668;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10^-1 до 2-10⁹ Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706;

4228-057-11821941-2012

РиМ 289.01, РиМ 289.02, РиМ 289.08, РиМ 289.09, РиМ 181.05, РиМ 181.06,

Счетчики

РиМ 289.03,

РиМ 289.10,

РиМ 181.07,

электрической РиМ 289.04, РиМ 181.01, РиМ 181.08,

ТУ статические РиМ 289.07, РиМ 181.04, РиМ 289.23, РиМ 289.24, РиМ 289.24-01. Технические условия.

энергии

РиМ 289.05,

РиМ 181.02,

РиМ 289.21,

однофазные РиМ 289.06, РиМ 181.03, РиМ 289.22,

Изготовитель

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ») ИНН: 5408110390

Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, оф. 307

Испытательный центр

предприятия

Западно-Сибирский филиал Федерального государственного унитарного «Всероссийский научно-исследовательский институт физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, Новосибирская обл., г. Новосибирск, пр-кт Димитрова, д. 4 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

Лист № 1

Всего листов 11

Регистрационный № 77721-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические ПТК КМ-Дельта

Назначение средства измерений

Комплексы программно-технические ПТК КМ-Дельта (далее - ПТК КМ-Дельта) предназначены для измерений деформации шпилек (линейного перемещения торцов шпилек) крепления крышек турбин и выработки сигналов об опасной и аварийной деформации шпилек.

Описание средства измерений

Принцип действия ПТК КМ-Дельта основан на измерении линейных перемещений торцов шпилек, вызванных деформациями, относительно калибровочных стержней, установленных внутри шпилек, при помощи абсолютных преобразователей линейных перемещений ЛИР-ДА13А-10-15-05-RS485-RTU-0,5-5-1,5-O (далее - ПЛП).

представляет собой интеллектуальную многоканальную

ПТК КМ-Дельта

измерительную систему.

КМ-Дельта состоит из шкафа пультового ПИЖМ.468212.032 независимых модулей контроля линейных перемещений

Конструктивно ПТК (далее - ШП) и восьми ПИЖМ.401264.024 (далее - МКЛП или датчик).

В ШП размещены следующие основные устройства:

- панель оператора, на которой отображаются номера МКЛП и абсолютные значения перемещений, в числовом и графическом виде, световая индикация режимов «Нормальная работа» в виде зеленого квадрата, «Предупреждение» в виде мигающего желтого треугольника, «Авария» в виде мигающего красного шестиугольника, а также маркеры «Предупреждение» и «Авария», располагаемые над каждым столбцом диаграммы; данные, отображаемые на панели оператора, не относятся к измерительной информации;
- блок управления ПИЖМ.468222.004 (далее - БУ) - предназначен для опроса восьми МКЛП, обработки полученной от МКЛП цифровой информации, передачи результатов измерений на панель оператора, расположенную на двери ШП, а также на персональный компьютер (или сервер) по интерфейсу Ethernet. На блоке управления расположена кнопка сброса маркеров сигнализации «Предупреждение» и «Авария», отображаемых на панели оператора.

На нижней панели ШП расположены кабельные вводы, через которые в шкаф заводятся кабели от восьми МКЛП, кабели подачи питающего напряжения 220 В постоянного тока и 220 В переменного тока частотой 50 Гц, кабель сигнализации и кабель интерфейса Ethernet.

Каждый МКЛП имеет в своем составе ПЛП, шток которого поджимается к калибровочному стержню, основание которого жестко связано с нижним торцом шпильки.

МКЛП соединяются с ШП кабелями, имеющими по три витых пары с волновым сопротивлением 120 Ом. Заделка кабелей выполняется в герметичных распаячных коробках ПИЖМ.301112.110 (далее - КР).

ПТК КМ-Дельта подключается к системе автоматизированного управления гидроагрегатом. Значения релейных выходов измеряемых величин (пороговые значения сигнализации или уставки) задаются в измеряемом диапазоне при монтаже КМ-Дельта на объекте по требованию Заказчика.

Обработка информации с МКЛП происходит при помощи БУ, расположенного в ШП. Передача информации от МКЛП ведется при помощи интерфейса RS-485 с использованием протокола Modbus RTU.

Информация от МКЛП в ШП преобразуется в значения перемещения штока ПЛП, а затем передается по интерфейсу Ethernet и отображается на панели оператора ШП, установленной в его двери.

Общий вид ПТК КМ-Дельта приведен на рисунке 1, на котором представлены шкаф пультовой (вид спереди), восемь распаячных коробок и восемь модулей контроля линейных перемещений.

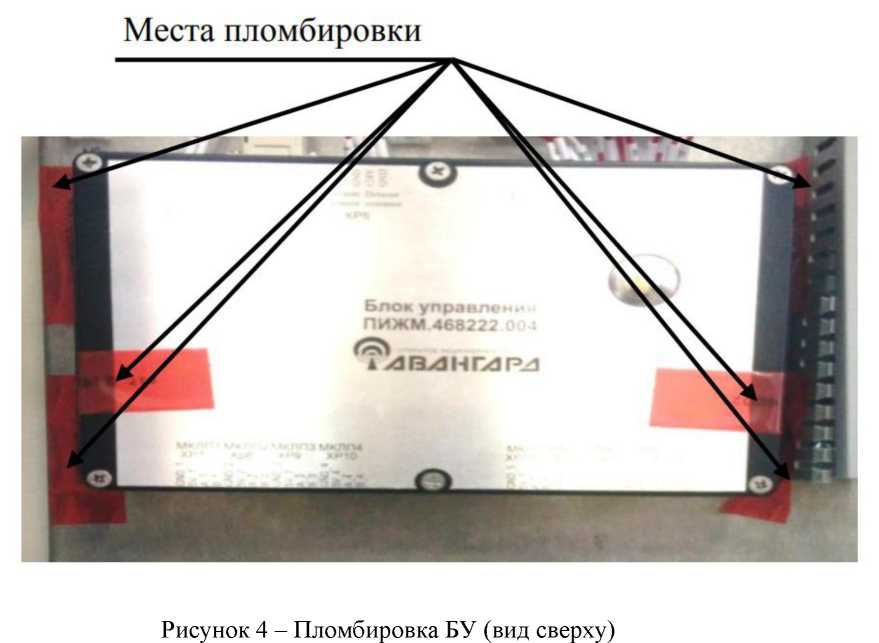

Внешний вид МКЛП, БУ и ШП с указанием мест пломбировки и нанесения заводских номеров приведен на рисунках 2 - 6.

Защита ПТК КМ-Дельта от несанкционированного доступа обеспечивается:

- пломбировкой разъемных частей корпуса МКЛП пломбировочной проволокой и свинцовой пломбой (рисунок 2);
- пломбировкой пломбировочным скотчем болтов крепления БУ к монтажной панели ШП, пломбированием крышки корпуса БУ к его основанию (рисунок 4).

Заводской номер МКЛП и дата изготовления МКЛП нанесены методом лазерного гравирования на одной из граней боковой поверхности МКЛП (рисунок 3). Формат даты изготовления «xx xx», где первая группа символов соответствует последним двум цифрам года изготовления, вторая группа - месяцу изготовления.

Заводской номер БУ и дата изготовления БУ нанесены методом металлографики на шильде, расположенном на боковой стороне основания корпуса БУ (рисунок 5). Формат даты изготовления «xxxx», где первые две цифры соответствуют последним двум цифрам года изготовления, третья и четвертая - месяцу изготовления.

Заводской номер ШП и дата изготовления ШП нанесены методом металлографики на шильде, расположенном на боковой поверхности ШП (рисунок 6). Здесь же расположен шильд с заводским номером и датой изготовления комплекса ПТК КМ-Дельта. Формат даты изготовления ШП и комплекса такой же, как у БУ.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид ПТК КМ-Дельта

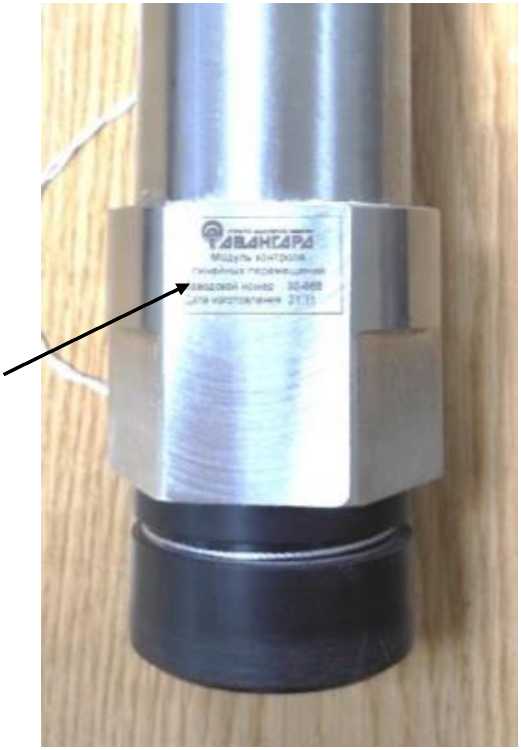

Рисунок 2 - Пломбировка МКЛП Рисунок 3 - Место нанесения заводского номера МКЛП

ЗАЁИЗДСКОИ Nc 45 ZIATA ИЗГОТОВЛЕНИЯ

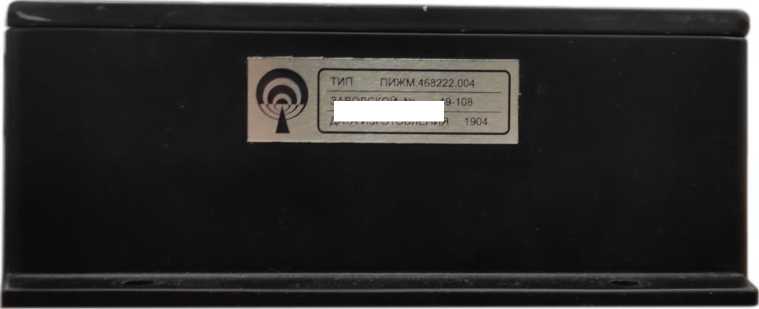

Рисунок 5 - Место нанесения заводского номера БУ (вид сбоку)

Рисунок 6 - Места нанесения заводского номера ШП (ПИЖМ.468212.032) и заводского номера комплекса ПТК КМ-Дельта (вид сбоку)

Программное обеспечение

В ПТК КМ-Дельта используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме.

ПО предназначено для управления электронными модулями и устройствами, входящими в состав ШП, обеспечения информационного обмена между этими модулями и устройствами, а также взаимодействия с аппаратурой автоматизированных систем управления по интерфейсу Ethernet. ПО обеспечивает получение информации о положении штоков восьми МКЛП с отображением полученной информации на панели оператора, ее передачу потребителю по интерфейсу Ethernet, сравнение полученных значений с порогами «Авария» «Предупреждение» и подачи управляющего сигнала.

В ПО применен метод метрологического самоконтроля в соответствии ГОСТ Р 8.734-2011.

Встроенное ПО в части метрологического самоконтроля обеспечивает автоматическом режиме:

- мониторинг работы МКЛП с регистрацией отказов по каждому датчику энергонезависимую память (регистратор данных);

- ежедневную калибровку МКЛП с записью результатов в регистраторе данных.

Накопленные данные метрологического самоконтроля хранятся в регистраторе данных в течение межповерочного интервала.

Данные метрологического самоконтроля передаются в систему верхнего уровня (систему автоматизированного управления гидроагрегатом) по запросу.

Влияние встроенного ПО учтено при нормировании метрологических характеристик ПТК КМ-Дельта.

Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные метрологически значимой части ПО приведены в таблицах 1 - 3.

Таблица 1- ПО

(ПО МКЛП)

линейных

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО МКЛП
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-
Наименование изделия	Модуль контроля линейных перемещений
Товарный знак предприятия-изготовителя	VjRSk 1 ОТКРЫТОЕ АХЦИС№«£РНОЕ ОБЩЕСТВО

Таблица 2 - ПО блока

(ПО БУ)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПИЖМ.468361.037Д42
Номер версии (идентификационный номер) ПО	19
Цифровой идентификатор ПО	04E792143ED9E3638BEFFFBFCD14919F
Алгоритм расчёта контрольной суммы	MD5
Наименование файла	Delta STM8 2.hex
Контрольная сумма модуля метрологического самоконтроля, рассчитанная совместно с модулем счетчика по алгоритму CRC32	cbb8b57c

Таблица 3 -

обеспечение ПТК КМ-Дельта (ПО ПТК)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	460.ПИЖМ.00254-01
Номер версии (идентификационный номер) ПО	1.0.1.0
Цифровой идентификатор ПО	9C15055F6F969F35352663A9D447AD66
Алгоритм расчёта контрольных сумм	MD5
Наименование файла	КМ Дельта М.ехе

Метрологические и технические характеристики

Таблица 4 -

ПТК КМ-Дельта

Наименование характеристики	Значение
Количество измерительных каналов	8
Диапазон измерений перемещения МКЛП при монтаже (ДИМ), мкм	от 5100 до 8300
Пределы допускаемой основной абсолютной погрешности измерений перемещения, мкм	±10

таблицы 4

Наименование характеристики	Значение
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, мкм	±9
Диапазон измерений перемещения МКЛП, обусловленного деформацией шпилек при эксплуатации (ДИЭ), мкм*	от 250 до 760
Цена единицы наименьшего разряда кода, мкм	0,5
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа	от +18 до +22 от 45 до 80 от 84,0 до 106,7
* После монтажа значение перемещения МКЛП условно устанавливают равным 490 мкм

Таблица 5 - Основные технические

ПТК КМ-Дельта

Наименование характеристики	Значение
Диапазон перемещения МКЛП относительно калибровочного стержня в каждом измерительном канале,	от 0 до 10000
мкм
Цена деления шкалы панели оператора, мкм	1
Параметры электропитания: - напряжение переменного тока, В	220±20
- частота переменного тока, Гц	50
- напряжение постоянного тока, В	220±20
Потребляемая мощность, В^А, не более	60
Габаритные размеры, длина^ширина^высота, мм, не более: - ШП	780x520x235
- МКЛП	245x68x64
- КР	185x140x51
- БУ	255х148х57
Масса, кг, не более: - ШП	51,0
- МКЛП	2,5
- КР	1,1
- БУ	2,2

таблицы 5

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С:
для МКЛП	от +5 до +35
для ШП и БУ	от +1 до +35
- относительная влажность воздуха, %
для МКЛП при температуре 30 °С,	до 95
для ШП и БУ при температуре 25 °С	до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	80000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность ПТК КМ-Дельта

Наименование	Обозначение	Количество, шт.	Примечание
Модуль контроля линейных перемещений	ПИЖМ.401264.024	8
Коробка распаячная	ПИЖМ.301112.110	8
Шкаф пультовой	ПИЖМ.468212.032	1
Стержень монтажный	ПИЖМ.715213.061	1
Программное обеспечение ПТК КМ-Дельта	46О.ПИЖМ.ОО254-01	1	На трех компактдисках
ПО панели оператора шкафа пультового	ПИЖМ.468212.032Д42	1
ПО блока управления	ПИЖМ.468361.037Д42	1
Комплект монтажных частей	ПИЖМ.463931.023	1	Согласно ПИЖМ.463931.023
Упаковка	ПИЖМ.442632.056	1
Комплект эксплуатационных документов	Согласно ПИЖМ.421447.001ВЭ	1
Ведомость эксплуатационных документов	ПИЖМ.421447.001ВЭ	1
Комплект ЗИП	ПИЖМ.305658.001	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации ПИЖМ.421447.001РЭ «Комплекс программнотехнический ПТК КМ-Дельта», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

ПИЖМ.421447.001ТУ «Комплекс программно-технический ПТК КМ-Дельта.

Технические условия».

Изготовитель

Открытое акционерное общество «Авангард» (ОАО «Авангард»)

ИНН 7804001110

Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр-кт, д. 72

Телефон: (812) 545-05-70, факс: (812) 545-37-85

Web-сайт: www.avangard.org

E-mail: avangard@avangard.org

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: (812) 244-62-27, 244-12-71-244-62-28

Факс: (812) 244-10-04

Web-сайт: www.rustest.spb.ru

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

Лист № 1

Всего листов 6

Регистрационный № 79110-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex)

Назначение средства измерений

Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex)

(далее — барьеры) предназначены для преобразования аналоговых сигналов силы постоянного тока от датчиков и других технических средств контроля и автоматики, расположенных во взрывоопасной зоне, в аналоговые сигналы силы постоянного тока, а также для питания пассивных датчиков, расположенных во взрывоопасной зоне.

Описание средства измерений

Принцип действия барьеров состоит в измерительном преобразовании аналоговых сигналов датчиков или других измерительных устройств, расположенных во взрывоопасной зоне, в аналоговый сигнал силы постоянного тока во взрывобезопасную зону. В качестве разделительного элемента между искробезопасными и искроопасными цепями служит встроенный блок искрозащиты, состоящий из шунтирующих стабилитронов, последовательно включенных резисторов и предохранителей, имеющий гальваническую связь с цепью заземления. Для повышения надежности барьеров цепочка шунтирующих стабилитронов продублирована (троирована — для ЭнИ-БИС-300-Ex, Метран-630-300-Ех). Стабилитроны, диоды и резисторы служат для ограничения напряжения и тока на искробезопасном входе до безопасных уровней в аварийных ситуациях. Диодно-резистивные или резистивные цепи с плавкими предохранителями служат для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном выходе. Резистор в этих цепях обеспечивает ограничение величины тока, протекающего через предохранитель, при случайном попадании на барьер напряжения величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе.

Барьеры ЭнИ-БИС-Ex и Метран-630-Ex являются конструктивно, метрологически и технически полностью идентичными изделиями.

Барьеры выпускаются в следующих сериях:

- барьеры серии ЭнИ-БИС-200-Ex и Мегран-630-200-Н\ (модификации ЭнИ-БИС-201-Ex, ЭнИ-БИС-202-Ex, ЭнИ-БИС-211-Ex, ЭнИ-БИС-212-Ex, Метран-630-201-Ех, Метран-630-202-Ex, Метран-630-211-Ех, Метран-630-212-Ех) являются активными;
- барьеры серии ЭнИ-БИС-220-Ex и Метран-630-220-Е\ (модификации ЭнИ-БИС-221-E\, ЭнИ-БИС-222-Ех, Метран-630-221-Ех, Метран-630-222-Ех) являются активными;
- барьеры серии ЭнИ-БИС-300-Ex и Метран-630-300-Ех (модификации ЭнИ-БИС-301-Е\, ЭнИ-БИС-302-Е\, ЭнИ-БИС-320-Е\, Метран-630-301-Е\, Метран-630-302-Е\, Метран-630-320-Ex) являются активными и имеют гальваническую развязку между входом, выходом и источником питания.

В зависимости от технических и метрологических характеристик барьеры могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения барьеров в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте. Буквенно-цифровой код может в себя включать следующую информацию: модификацию, количество каналов, тип входного/выходного сигнала, наличие дополнительной технологической наработки, наличие поверки.

Заводской номер в виде цифрового обозначения и знак утверждения типа наносится на боковую маркировочную табличку любым способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 1.

Защита барьеров от несанкционированного вскрытия обеспечивается нанесением пломбы/гарантийной этикетки (одной или нескольких в зависимости от конструктивного исполнения) на корпус барьера. Пломба/гарантийная этикетка представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса барьера или винт, в месте, указанном на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

гарантийная

Рисунок 1 — Места нанесения заводского номера, знака утверждения типа и пломбы/гарантийной этикетки

Внешний вид барьеров представлен на рисунке 2.

Рисунок 2 — Внешний вид барьеров

Барьеры могут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.

Барьеры выполнены в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгруппы IIC, IIB и поэтому их область применения охватывает все производства и технологические процессы (с зонами или помещениями), в которых имеются или могут образовываться различные взрывоопасные смеси газов, пары нефтепродуктов.

Метрологические и технические характеристики

Метрологические и технические характеристики барьеров приведены в таблицах 1 и 2.

Таблица 1 — Метрологические характеристики барьеров

Наименование характеристики	Значение
Диапазон входного сигнала, мА	от 4 до 20
Диапазон выходного сигнала ¹, мА	от 0 до 5 от 0 до 20 от 4 до 20
Пределы допускаемой основной приведённой погрешности преобразования сигналов, % от диапазона изменения выходного сигнала: - от 0 до 5 мА - от 0 до 20 мА, от 4 до 20 мА	±0,2 ±0,1
Пределы допускаемой дополнительной приведённой погрешности преобразования от изменения температуры окружающего воздуха в рабочем диапазоне температур, % от диапазона изменения выходного сигнала на каждые 10 °С	±0,1
Пределы допускаемой дополнительной приведённой погрешности преобразования от изменения напряжения питания, %	±0,1
Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 от 30 до 80 от 84,0 до 106,7
Примечания 1 - Диапазон выходного сигналов зависит от модификации барьера и выбирается потребителем при заказе.

Таблица 2 — Технические

Наименование характеристики

Значение

Параметры электрического питания (в зависимости от модификации):

- рабочее (номинальное) напряжение постоянного тока, В
- рабочее (номинальное) напряжение переменного тока, В
- частота переменного тока, Гц

36±3,6 (36±0,5)

24±0,5 (24±0,25)

24±2,4 (24±0,25)

от 18 до 40 (24±0,25)

от 187 до 242 (220±10) от 49 до 51

Потребляемая мощность:

- с напряжением питания постоянного тока, Вт, не более
- с напряжением питания переменного тока, В^А, не более

3,5

Масса, кг, не более

- ЭнИ-БИС-221-Ex, ЭнИ-БИС-222-Ex, Метран-630-221-Ех, Метран-630-222-Ех
- все, кроме ЭнИ-БИС-221-Ex, ЭнИ-БИС-222-Ex, Метран-630-221-Ex, Метран-630-222-Ех

0,6

0,1

таблицы 2

Наименование характеристики	Значение
Габаритные размеры (высота, ширина, длина), мм, не более - ЭнИ-БИС-201-Ex, ЭнИ-БИС-202-Ex, ЭнИ-БИС-211-Ex, ЭнИ-БИС-212-Ex, ЭнИ-БИС-301-Ex, ЭнИ-БИС-302-Ex, ЭнИ-БИС-320-Ex, Метран-630-201-Ех, Метран-630-202-Ех, Метран-630-211-Ех, Метран-630-212-Ех, Метран-630-301-Ех, Метран-630-302-Ех,	75х23х110
Метран-630-320-Ех - ЭнИ-БИС-221-Ex-DIN, ЭнИ-БИС-222-Ex-DIN, Метран-630-	77х70х110
221- Ex-DIN, Метран-630-222-Ex-DIN - ЭнИ-БИС-221-Ех-01К, ЭнИ-БИС-222-Ех-01К, ЭнИ-БИС-221-ЕХ-01Р, ЭнИ-БИС-222-Ех-01Р, Метран-630-221-Ех-01К, Метран-630- 222- ЕХ-01К, Метран-630-221-Ех-01Р, Метран-630-222-Ех-01Р	160х72х71
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +50
- относительная влажность, %,	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 3 - Показатели надежности

Средний срок службы, лет	12
Средняя наработка на отказ, ч	120000

Знак утверждения типа

наносится на боковую маркировочную табличку барьера способом, обеспечивающим долговечность маркировки, и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 — Комплектность

Наименование	Обозначение	Количество	Примечание
Барьер ЭнИ-БИС-Ех (Метран-630-Ех)	—	1	соответственно заказу
Паспорт	ЭИ.85.00.000ПС	1
Руководство по эксплуатации ¹	ЭИ.85.00.000-02РЭ ЭИ.85.00.000-03РЭ ЭИ.173.00.000-01РЭ	допускается поставлять по 1 шт. на 30 барьеров, поставляемых в один адрес
Методика поверки	—
DIN-рейка	NS35/7,5		по заказу

Примечания

1 - Руководство по эксплуатации в зависимости от модификации барьера.

Сведения о методиках (методах) измерений

изложены в пункте «Устройство и принцип действия» руководств по эксплуатации.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10" ¹⁶ до 100 А»;

ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

(Метран-630-Ex).

ТУ 4218-007-51465965-2004 Барьеры искрозащиты ЭнИ-БИС-Ех Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Энергия-Источник» Источник»)

ИНН 7451082640

Юридический адрес: 454138, Челябинская

д. 290, оф. 112

Адрес места осуществления деятельности:

ул. Ильмен-Тау, д. 20 Телефон: +7 (351) 239-11-01 Web-сайт: http://www.eni-bbmv.ru

E-mail: info@en-i.ru

обл., г. Челябинск,

456320, Челябинская

(ООО «Энергия-

пр-кт Победы,

обл., г. Миасс,

Испытательный центр

учреждение «Всероссийский научно-

Федеральное государственное бюджетное исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46 Телефон: (495) 437-55-77 Факс: (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 41

Регистрационный № 90630-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительно-управляющие СМС-500

Назначение средства измерений

Системы измерительно-управляющие СМС-500 (далее по тексту - системы) предназначены для измерений и преобразований сигналов в виде силы и напряжения постоянного и переменного тока, активной и реактивной электрической мощности, частоты напряжения переменного тока, частоты поступающих от первичных измерительных преобразователей различных физических величин и воспроизведений сигналов в виде силы и напряжения постоянного тока, синхронизации внутренних часов с коррекцией по источнику точного времени GPS/ГЛОНАСС.

Описание средства измерений

Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов, осуществляемом модулями ввода контроллеров программируемых логических (далее - ПЛК) на базе контроллеров REGUL в цифровые коды, которые затем поступают в модуль центрального процессора ПЛК и визуализируются в единицах электрических величин и/или контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (далее - АРМ). За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.

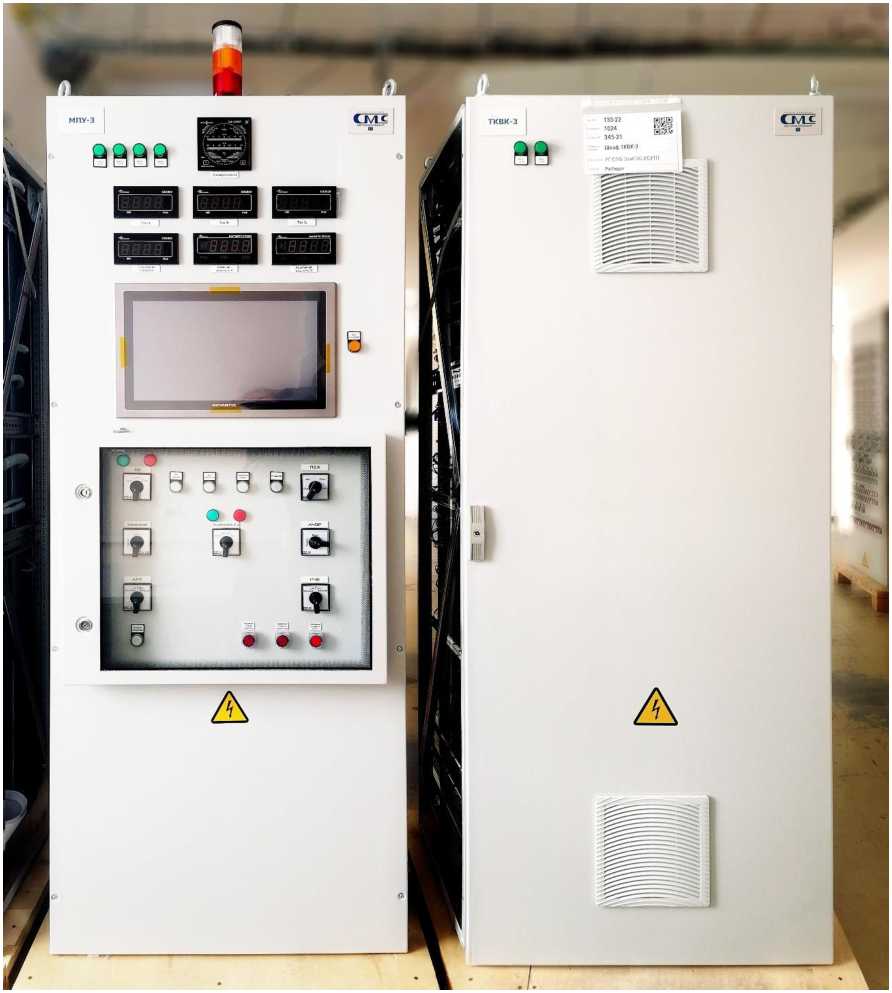

Конструктивно системы являются проектно-компонуемыми. В зависимости от проекта в состав системы входят: модули ввода/вывода аналоговых сигналов и процессорные модули ПЛК; промежуточные преобразователи для реализации гальванической развязки и сопряжения с первичными преобразователями; модули для приведения входных и выходных сигналов к унифицированным диапазонам, трансформаторы тока и напряжения для обеспечения активной и реактивной воспроизведения искробезопасные смонтированные АРМ для визуализации результатов преобразования/задания уровней воспроизводимых сигналов измерительным каналом (далее по тексту - ИК).

мощности, обеспечения измерения сопротивления,

электрической

напряжения и силы постоянного тока в унифицированном диапазоне; барьеры; устройства защиты от импульсных перенапряжений,

в шкафу управления;

Состав и исполнение ИК задается спецификацией для заказа. Условное обозначение исполнения ИК:

А1/А2/А3.

А1 - условное обозначение измеряемого параметра (выбирается из перечня, приведенного в таблице 1, требования к организации ИК.

А2 - рабочий диапазон измерения физической величины, приведенный в единицах измерения физической величины

А3 - точность ИК

Таблица 1.1 - Условное обозначение измеряемого параметра

Условное обозначение	Исполнение ИК	Описание
1	2	3
УТ	УТ/А2 ''/0,05	Измерение силы постоянного тока (унифицированный сигнал)
	УТ/А2/0,085
	УТ/А2/0,15
	УТ/А2/0,2
УТП	УТП(БГР) ²⁾/А2/0,1	Измерение силы постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)
	УТП(СГР) ^2'/А2/0,14
УН	УН/А2/0,05	Измерение напряжения постоянного тока (унифицированный сигнал)
	УН/А2/0,085
	УН/А2/0,15
	УН/А2/0,2
УНП	УНП(БГР) ²⁾/А2/0,1	Измерение напряжения постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)
	УНП(СГР) ²⁾/А2/0,14
ДА	ДА/А2/0,15	Измерение абсолютного давления
	ДА/А2/0,3
	ДА/А2/0,6
	ДА/А2/1,0
	ДА/А2/2,0
ДИ	ДИ/А2/0,15	Измерение избыточного давления / разряжения
	ДИ/А2/0,3
	ДИ/А2/0,6
	ДИ/А2/1,0
	ДИ/А2/2,0
ДД	ДД/А2/0,15	Измерение дифференциального давления (перепада)
	ДД/А2/0,3
	ДД/А2/0,6
	дд/А2/1,0
	ДД/А2/2,0
У	У/А2/0,3	Измерение уровня жидкости
	У/А2/0,6
	У/А2/1,0
	У/А2/2,0
РЖ	РЖ/А2/0,75	Измерение расхода жидкости
	РЖ/А2/1,5
	РЖ/А2/2,0

1	2	3
РГ	РГ/А2/0,75	Измерение объемного расхода (скорости)газа
	РГ/А2/1,5
	РГ/А2/2,0
ОС	ОС/А2/28	Измерение осевого смещения
П	П/А2/0,3	Измерение положения
П	П/А2/0,5	Измерение положения
Т	Т/А2/0,5	Измерение температуры
Т	Т/А2/1,0	Измерение температуры
З	3/А2/7,5	Измерение уровня загазованности
ОДГ	ОДГ/А2/3,0	Измерение объемной доли газа
	ОДГ/А2/12,0
	ОДГ/А2/25,0
В1000	В1000/А2/15,0	Измерение СКЗ ⁴⁾ виброскорости в диапазоне частот от 10 до 1000 Гц
ЧП(И)	ЧП(И)/А2/0,1	Измерение частоты с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА (импульсный сигнал)
ЧП(И)	ЧП(И)/А2/0,2
ЧП(С)	ЧП(С)/А2/0,1	Измерение частоты с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА (сигнал синусоидальной формы)
ЧП(С)	ЧП(С)/А2/0,2
ЧН	ЧН/А2/0,015	Измерение частоты переменного тока с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
Ч(И)	Ч(И)/1-10000 Гц/0,015	Измерение частоты (импульсный сигнал)
Ч(С)	Ч(С)/1-250 Гц/0,01	Измерение частоты (сигнал синусоидальной формы)
ТСП(М)	ТСП(М)/А2/0,5 (для диапазона А2 не более 110 °С)	Измерение температуры (термосопротивление типа М по ГОСТ 6651-2009) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТСП(М)/А2/1,0 (для диапазона А2 не более 150 °С)
	ТСП(М)/А2/1,5 (для диапазона А2 не более 200 °С)
	ТСП(М)/А2/2,0 (для диапазона А2 не более 250 °С)
	ТСП(М)/А2/3,0 (для диапазона А2 не более 300 °С)

1	2	3
ТСП(П)	ТСП(П)/А2/0,5 (для диапазона А2 не более 110 °С)	Измерение температуры (термосопротивление типа П или Pt по ГОСТ 6651-2009) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТСП(П)/А2/1,О (для диапазона А2 не более 250 °С)
	ТСП(П)/А2/1,5 (для диапазона А2 не более 350 °С)
	ТСП(П)/А2/2,О (для диапазона А2 не более 450 °С)
	ТСП(П)/А2/3,О (для диапазона А2 не более 500 °С)
	ТСП(П)/А2/5,О (для диапазона А2 не более 800 °С)
ТСП(Н)	ТСП(Н)/А2/2,О (для диапазона А2 не более 110 °С)	Измерение температуры (термосопротивление типа Н по ГОСТ 6651-2009) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТСП(Н)/А2/3,О (для диапазона А2 не более 250 °С)
ТСПп(НСХ) ³⁾	ТСПп(НСХ) ³⁾(БГР) ²⁾/А2/О,7	Измерение сопротивления постоянного тока с преобразованием в значение температурного эквивалента, соответствующего значениям сопротивления номинальной статической характеристики (далее - НСХ) типа термосопротивления
	ТСПп(НСХ) ³⁾(СГР) ²⁾/А2/1,5
СП	сп(бгр) ²⁾/А2/о;2	Измерение сопротивления постоянного тока
	СП(СГР) ²^А2/О:3
СПП	СПП(БГР) ²⁾/А2/О,2	Измерение сопротивления постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)
	СПП(СГР) ^-^а^оз
ТС(М)	ТС(М)/-180-200 °С/1,0	Измерение температуры (термосопротивление типа М)
	ТС(М)/ 180:200 °С/1,5
	Тс(м)/-180-200 °С/20
	Тс(м)/-180:200 ’’С/ЗО
ТС(П)	Тс(п)/-200:850 °С/1,О	Измерение температуры (термосопротивление типа П или Pt)
	Тс(п)/-200:850 °С/1,5
	Тс(п)/-200:850 °С/2,0
	Тс(п)/-200:850 °С/З,0
	ТС(П)/ 200:850°С/5,0

1	2	3
ТС(Н)	ТС(Н)/-60-180 °С/1,5	Измерение температуры (термосопротивление типа Н)
	ТС(Н)/-60-180 °C/2,Q
	ТС(Н)/-60-180 °С/3,0
ТПП(И)	Tnn(R)/A2/5,0 (для диапазона А2 не более 1300 °С)	Измерение температуры (термопара типа R) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	Tnn(R)/A2/7,0 (для диапазона А2 не более 1600 °С)
Tnn(S)	Tnn(S)/A2/5,0 (для диапазона А2 не более 1300 °С)	Измерение температуры (термопара типа S) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	Tnn(S)/A2/7,0 (для диапазона А2 не более 1600 °С)
ТПП(В)	ТПП(В)/А2/5,0 (для диапазона А2 не более 900 °С)	Измерение температуры (термопара типа B) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТПП(В)/А2/7,0 (для диапазона А2 не более 1500 °С)
	ТПП(В)/А2/11,5 (для диапазона А2 не более 1500 °С)
Tnn(J)	Tnn(J)/A2/4,0 (для диапазона А2 не более 900 °С)	Измерение температуры (термопара типа J) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	Tnn(J)/A2/8,0 (для диапазона А2 не более 1350 °С)
ТПП(Т)	ТПП(Т)/А2/1,5 (для диапазона А2 не более 350 °С)	Измерение температуры (термопара типа T) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТПП(Т)/А2/2,0 (для диапазона А2 не более 450 °С)
	ТПП(Т)/А2/3,0 (для диапазона А2 не более 450 °С)
	ТПП(Т)/А2/4,0 (для диапазона А2 не более 550 °С)
ТПП(Е)	ТПП(Е)/А2/2,0 (для диапазона А2 не более 300 °С)	Измерение температуры (термопара типа E) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТПП(Е)/А2/3,0 (для диапазона А2 не более 500 °С)
	ТПП(Е)/А2/4,0 (для диапазона А2 не более 850 °С)
	ТПП(Е)/А2/8,0 (для диапазона А2 не более 1050 °С)

1	2	3
ТПП(К)	ТПП(К)/А2/2,0 (для диапазона А2 не более 300 °С)	Измерение температуры (термопара типа K) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТПП(К)/А2/3,0 (для диапазона А2 не более 450 °С)
	ТПП(К)/А2/7,0 (для диапазона А2 не более 1450 °С)
Tnn(N)	Tnn(N)/A2/4,0 (для диапазона А2 не более 750 °С)	Измерение температуры (термопара типа N) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	Tnn(N)/A2/7,0 (для диапазона А2 не более 1450 °С)
ТПП(А)	ТПП(А)/А2/10 (для диапазона А2 не более 1600 °С)	Измерение температуры (термопара типа A-1, A-2, A-3) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	ТПП(А)/А2/15 (для диапазона А2 не более 2500 °С)
	ТПП(А)/А2/20 (для диапазона А2 не более 2500 °С)
Tnn(L)	Tnn(L)/A2/4,0 (для диапазона А2 не более 550 °С)	Измерение температуры (термопара типа L) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
	Tnn(L)/A2/5,0 (для диапазона А2 не более 750 °С)
ТПП(М)	ТПП(М)/А2/2,0 (для диапазона А2 не более 300 °С)	Измерение температуры (термопара типа M) с промежуточным преобразованием к унифицированному токовому сигналу от 4 до 20 мА
ТППп(НСХ)³⁾	ТППп(НСХ) ³⁾(БГР) ²⁾/А2/3,0	Измерение термоэлектродвижущей силы (далее - температурной ЭДС) с преобразованием в значение температурного эквивалента, соответствующего значениям НСХ-характеристик по ГОСТ Р 8.585-2001
	ТППп(НСХ) ³⁾(СГР) ²⁾/А2/3,5
Tn(R)	Tn(R)/-50-1760 °С/4,0	Измерение температуры (термопара типа R)
	Tn(R)/-50-1760 ”^5,0
Tn(S)	Tn(S)/50:\|760 °С/4,0	Измерение температуры (термопара типа S)
	Tn(s)/-50-1760 °С/50

1	2	3
ТП(В)	ТП(В)/-50-1760 °С/4,0	Измерение температуры (термопара типа B)
	ТП(В)/-50-1760 °С/6,0
ТП(1)	Tn(J)/-200-1200 °С/4,0	Измерение температуры (термопара типа J)
	Tn(J)/-200-1200 °С/6,0
	Tn(J)/-200-1200 °С/8,0
ТП(Т)	ТП(Т)/-200-400 °С/2,5	Измерение температуры (термопара типа T)
	ТП(Т)/-200-400 °С/3,0
	ТП(Т)/-200-400 °С/4,0
ТП(Е)	ТП(Е)/-200-1000 °С/4,0	Измерение температуры (термопара типа E)
	ТП(Е)/ 200:1000 °С/5,0
ТП(К)	ТП(К)/-200-1370 °С/4,0	Измерение температуры (термопара типа K)
	ТП(К)/-200:1370 °С/5,0
	ТП(К)/-200:1370 °С/7,0
ТП(К)	Tn(N)/-200:1300 °С/4,0	Измерение температуры (термопара типа N)
	Tn(N)/-200:1300 °С/5,0
	Tn(N)/-200:1300 °С/7,0
ТП(А-1)	ТП(А-1)/0:2500 °С/10	Измерение температуры (термопара типа A-1)
	ТП(А-1)/0:2500 °С/15
	ТП(А-1)/0:2500 °С/20
ТП(А-2)	ТП(Л-2)/0:\|800 °С/10	Измерение температуры (термопара типа A-2)
	ТП(А-2)/0:1800 °С/15
ТП(А-3)	ТП(Л-3)/0:1800 °С/10	Измерение температуры (термопара типа A-3)
	ТП(Л-3)/0:1800 °С/15
Tn(L)	Tn(L)/-200:800 °С/4,0	Измерение температуры (термопара типа L)
	Tn(L)/-200:800 °С/5,0
	Tn(L)/-200:800 °С/6,0
ТП(М)	ТП(М)/-200:100 °С/3,0	Измерение температуры (термопара типа M)

1	2	3
ЭН	ЭН/0,8-1,2 Uh/0,5	Измерение напряжения переменного тока (фазное, линейное)
ЭН	ЭН/0,8-1,2 Uh/0,7	Измерение напряжения переменного тока (фазное, линейное)
ЭТ	ЭТ/0,01-1,2 1н/0,4	Измерение силы переменного тока
	ЭТ/0,05-1,2 1н/0,4
	ЭТ/0,01-1,2 1н/0,6
	ЭТ/0,05-1,2 1н/0,6
ЭЧ	ЭЧ/45-55 Гц/0,01	Измерение частота переменного тока
ЭАМ	ЭАМ/0,04-1,44 Ih^Uh/1,3	Измерение активной мощности
	ЭАМ/0,008-1,44 Ih^Uh/1,3
	ЭАМ/0,04-1,44 Ih^Uh/1,0
	ЭАМ/0,008-1,44 Ih^Uh/1,0
	ЭАМ/0,04-1,44 Ih^Uh/1,2
	ЭАМ/0,008-1,44 Ih^Uh/1,2
	ЭАМ/0,04-1,44 Ih-Uh/0,8
	ЭАМ/0,04-1,44 Ih^Uh/0,8
ЭРМ	ЭРМ/0,04-1,44 Ih^Uh/1,5	Измерение реактивной мощности
	ЭРМ/0,016-1,44 Ih-Uh/1,5
	ЭРМ/0,04-1,44 Ih^Uh/1,2
	ЭРМ/0,016-1,44 Ih^Uh/1,2
	ЭРМ/0,04-1,44 Ih^Uh/1,3
	ЭРМ/0,016-1,44 Ih^Uh/1,3
	ЭРМ/0,04-1,44 Ih^Uh/1,0
	ЭРМ/0,016-1,44 Ih^Uh/1,0
В(Р)	В(Р)/А2/10	Размах виброперемещения в диапазоне частот от О,8 до 30 Гц
В(СКЗ)	В(СКЗ)/А2/10 (для диапазона А2 от 1000 до 4000 мкм)	СКЗ виброперемещения в диапазоне частот от О,8 до 200 Гц
В(СКЗ)	В(СКЗ)/А2/10 (для диапазона А2 от 500 до 1000 мкм)	СКЗ виброперемещения в диапазоне частот от О,8 до 200 Гц
УН(В)	УН(В)/ А2/О,15	Воспроизведение напряжения постоянного тока (унифицированный сигнал)
УН(В)	УН(В)/ А2/^;2
УТ(В)	УТ(В)/А2/О,15	Воспроизведение силы постоянного тока (унифицированный сигнал)
УТ(В)	ут(в)/А2/о;2

¹⁾ «А2» в условном обозначении исполнения ИК определяет диапазон измерений физической

величины в соответствии с таблицами 4.2 - 4.21 для конкретного исполнения ИК.

²⁾ в условном обозначении исполнения ИК:

«(СГР)» - с гальванической развязкой, преобразователем или нормализатором; «(БГР)» - без гальванической развязки, преобразователя или нормализатора.

³⁾ «(НСХ)» в условном обозначении исполнения ИК, имеет значение: «(50М-428)», «(100М-

428)»,

«(50М-426)», «(100М-426)», «(50П)», «(100П)», «(Pt50)», «(Pt100)», «(50Н)», «(100Н)», «(46П)», «(53М)», «(R)», «(S)», «(B)», «(J)», «(T)», «(E)», «(K)», «(N)», «(A-1)», «(A-2)», «(A-3)», «(L)», «(M)».

⁴⁾ СКЗ - среднее квадратическое значение.

применяемых применяемых

первичных измерительных в системах представлены

Метрологические характеристики преобразователей (далее по тексту - ПИП), в таблицах 2.1 - 2.6.

Таблица 2.1 - Требования к метрологическим характеристикам ПИП ИК с унифицированным выходом

Измерение	Исполнение ИК	Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3
Измерение абсолютного давления	ДА/А2/0,15	±0,11 % (X)
	ДА/А2/0,3	±0,25 % (x)
	ДА/А2/0,6	±0,5 % (X)
	дА/А2/1,0	±0,85 % (X)
	ДА/А2/2,0	±1,8 % (X)
Измерение избыточного давления / разряжения	ДИ/А2/О,15	±0,11 % (X)
	ДИ/А2/О,3	±0,25 % (x)
	ДИ/А2/О,6	±0,5 % (X)
	ДИ/А2/1,О	±0,85 % (X)
	ДИ/А2/2,О	±1,8 % (X)
Измерение дифференциального давления (перепада)	ДД/А2/О,15	±0,11 % (X)
	дд/А2/о,з	±0,25 % (X)
	ДД/А2/О,6	±0,5 % (X)
	дд/А2/1,о	±0,85 % (X)
	ДД/А2/2,О	±1,8 % (X)

Окончание таблицы 2.1

1	2	3
Измерение уровня жидкости	У/А2/0,3	±0,25 % (X)
	У/А2/0,6	±0,5 % (X)
	У/А2/1,О	±0,85 % (X)
	У/А2/2,0	±1,8 % (X)
Измерение расхода жидкости	РЖ/А2/О,75	±0,65 % (X)
	РЖ/А2/1,5	±1,3 % (X)
	РЖ/А2/2,О	±1,8 % (X)
Измерение объемного расхода (скорости) газа	РГ/А2/О,75	±0,65 % (X)
	РГ/А2/1,5	±1,3 % (X)
	РГ/А2/2,О	±1,8 % (X)
Измерение осевого смещения	ОС/А2/28	±2,5 % (X)
Измерение положения	П/А2/О,3	±0,2 % (X)
Измерение положения	П/А2/О,5	±0,4 % (X)
Измерение температуры	Т/А2/О,5	±0,4 % (X)
Измерение температуры	Т/А2/1,О	±0,8 % (X)
Измерение уровня загазованности	3/А2/7,5	±5,0 % (X)
Измерение объемной доли газа	ОДГ/А2/3,О	±2,5 % (X)
	ОДГ/А2/12,О	±10,0 % (X)
	ОДГ/ А2/25,О	±20,0 % (X)
Измерение СКЗ виброскорости в диапазоне частот от 10 до 1000 Гц	В1000/А2/15,О	±13,5 % (X)
Примечание: 1. Приведенная погрешность (X) определяется относительно диапазона измерения ПИП в составе ИК.

Измерение	Исполнение ИК	Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации (5 - относительная, X - приведенная, А - абсолютная)
Измерение температуры (термосопротивление типа М по ГОСТ 6651-2009)	ТСП(М)/А2/0,5	±0,35 °C (А)
	ТСП(М)/А2/1,0	±0,8 °C (А)
	ТСП(М)/А2/1,5	±1,2 °C (А)
	ТСП(М)/А2/2,0	±1,7 °C (А)
	ТСП(М)/А2/3,0	±2,6 °C (А)
Измерение температуры (термосопротивление типа П или Pt по ГОСТ 6651-2009)	ТСП(П)/А2/0,5	±0,35 °C (А)
	ТСП(П)/А2/1,0	±0,6 °C (А)
	ТСП(П)/А2/1,5	±1,0 °C (А)
	ТСП(П)/А2/2,0	±1,4 °C (А)
	TCn(n)/A2D/3,0	±2,4 °C (А)
	ТСП(П)/А2/5,0	±4,0 °C (А)
Измерение температуры (термосопротивление типа Н по ГОСТ 6651-2009)	ТСП(Н)/А2/2,0	±1,7 °C (А)
	ТСП(Н)/А2/3,0	±2,6 °C (А)

Таблица 2.3 - Требования к метрологическим характеристикам ПИП ИК, организованных на модулях термосопротивления

Измерение	Исполнение ИК	Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации (5 - относительная, X - приведенная, а - абсолютная)
	ТС(М)/ 180:200 °С/1,0	±О,55 °C (А)
Измерение температуры	ТС(М)/ 180:200 °С/1,5	±1,1 °C (А)
(термосопротивление типа М)	Тс(м)/-180:200 °С/2,0	±1,6 °C (А)
	ТС(М)/ 180:200 °C/3fi	±2,6 °C (А)
	ТС(П)/-200:850 °С/1,0	±О,55 °C (А)
Измерение температуры	Тс(п)/-200:850 °С/1,5	±1,1 °C (А)
(термосопротивление	ТС(П)/ 200:850 °С/2,0	±1,6 °C (А)
типа П или Pt)	Тс(п)/-200:850 °С/3,0	±2,6 °C (А)
	Тс(п)/-200:850 °С/5,0	±4,4 °C (А)
Измерение температуры (термосопротивление типа Н)	ТС(Н)/-6О:18О °С/1,5	±1,1 °C (А)
	ТС(Н)/-6О:18О °С/2,0	±1,6 °C (А)
	ТС(Н)/-6О:18О °С/3,0	±2,6 °C (А)

Измерение	Исполнение ИК	Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации (5 - относительная, X - приведенная, А - абсолютная)
1	2	3
Измерение температуры (термопара типа R)	ТПП(R)/А2/5,0	±1,6 °С (А)
Измерение температуры (термопара типа R)	ТПП(R)/А2/7,0	±4,0 °С (А)
Измерение температуры (термопара типа S)	ТПП(S)/А2/5,0	±1,6 °С (А)
Измерение температуры (термопара типа S)	ТПП(S)/А2/7,0	±4,0 °С (А)
Измерение температуры (термопара типа B)	ТПП(B)/А2/5,0	±3,2 °С (А)
	ТПП(B)/А2/7,0	±4,6 °С (А)
	ТПП(B)/А2/11,5	±9,4 °С (А)
Измерение температуры (термопара типа J)	ТПП(J)/А2/4,0	±3,2 °С (А)
Измерение температуры (термопара типа J)	ТПП(J)/А2/8,0	±6,8 °С (А)
Измерение температуры (термопара типа T)	ТПП(T)/А2/1,5	±1,1 °С (А)
	ТПП(T)/А2/2,0	±1,4 °С (А)
	ТПП(T)/А2/3,0	±2,5 °С (А)
	ТПП(T)/А2/4,0	±3,5 °С (А)
Измерение температуры (термопара типа E)	ТПП(E)/А2/2,0	±1,6 °С (А)
	ТПП(E)/А2/3,0	±2,5 °С (А)
	ТПП(E)/А2/4,0	±3,3 °С (А)
	ТПП(E)/А2/8,0	±6,8 °С (А)
Измерение температуры (термопара типа K)	ТПП(K)/А2/2,0	±1,5 °С (А)
	ТПП(K)/А2/3,0	±2,5 °С (А)
	ТПП(K)/А2/7,0	±5,8 °С (А)
Измерение температуры (термопара типа N)	ТПП(N)/А2/4,0	±3,2 °С (А)
Измерение температуры (термопара типа N)	ТПП(N)/А2/7,0	±5,8 °С (А)

Окончание таблицы 2.4

1	2	3
Измерение температуры (термопара типа A-1, A-2, A-3)	ТПП(A)/А2/10	±8,3 °С (Л)
	ТПП(A)/А2/15	±12,6 °С (Л)
	ТПП(A)/А2/20	±17,6 °С (Л)
Измерение температуры (термопара типа L)	ТПП(L)/А2/4,0	±3,5 °С (Л)
Измерение температуры (термопара типа L)	ТПП(L)/А2/5,0	±4,3 °С (Л)
Измерение температуры (термопара типа M)	ТПП(M)/А2/2,0	±1,6 °С (Л)

Таблица 2.5 - Требования к метрологическим характеристикам ПИП ИК термопары, организованных на модулях подключения термопар

Измерение	Исполнение ИК	Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3
Измерение температуры (термопара типа R)	ТП(И)/ 50:1760 °С/4,0	±1,8 °С (Л)
Измерение температуры (термопара типа R)	ТП(И)/ 50:1760 °С/5,0	±3,3 °С (Л)
Измерение температуры (термопара типа S)	Tn(S)/50:\|760 °С/4,0	±1,8 °С (Л)
Измерение температуры (термопара типа S)	Tn(S)/-50:1760 °С/5,0	±3,3 °С (Л)
Измерение температуры (термопара типа B)	ТП(В)/-50:1760 °С/4,0	±2,6 °С (Л)
Измерение температуры (термопара типа B)	ТП(В)/-50:1760 °С/6,0	±4,8 °С (Л)
Измерение температуры (термопара типа J)	Tn(J)/-200:1200 °С/4,0	±2,3 °С (Л)
	Tn(J)/-200:1200 °С/6,0	±4,6 °С (Л)
	Tn(J)/-200:1200 °С/8,0	±6,8 °С (Л)
Измерение температуры (термопара типа T)	ТП(Т)/-200:400 °С/2,5	±0,9 °С (Л)
	ТП(Т)/-200:400 °С/3,0	±1,7 °С (Л)
	ТП(Т)/-200:400 °С/4,0	±3,0 °С (Л)
Измерение температуры (термопара типа E)	ТП(Е)/-200:1000 °С/4,0	±2,7 °С (Л)
Измерение температуры (термопара типа E)	ТП(Е)/-200:1000 °С/5,0	±3,9 °С (Л)

Окончание таблицы 2.5

1	2	3
Измерение температуры (термопара типа K)	ТП(К)/ 200:\|370 °С/4,0	±2,3 °С (А)
	ТП(К)/ 200:1370 °С/5,0	±3,6 °С (А)
	ТП(К)/ 200:1370 °С/7,0	±5,7 °С (А)
Измерение температуры (термопара типа N)	ТП(\)/ 200:1300 °С/4,0	±2,3 °С (А)
	ТП(N)/-200:1300 °С/5,0	±3,6 °С (А)
	ТП(N)/-200:1300 °С/7,0	±5,7 °С (А)
Измерение температуры (термопара типа A-1)	ТП(А-1)/0:2500 °С/10	±8,5 °С (А)
	ТП(А-1)/0:2500 °С/15	±13,2 °С (А)
	ТП(А-1)/0:2500 °С/20	±17,9 °С (А)
Измерение температуры (термопара типа A-2)	ТП(А-2)/0:1800 °С/10	±8,5 °С (А)
Измерение температуры (термопара типа A-2)	ТП(А-2)/0:1800 °С/15	±13,2 °С (А)
Измерение температуры (термопара типа A-3)	ТП(А-3)/0:1800 °С/10	±8,5 °С (А)
Измерение температуры (термопара типа A-3)	ТП(А-3)/0:1800 °С/15	±13,2 °С (А)
Измерение температуры (термопара типа L)	ТП(L)/-200:800 °С/4,0	±2,7 °С (А)
	ТП(L)/-200:800 °С/5,0	±3,9 °С (А)
	ТП(L)/-200:800 °С/6,0	±4,9 °С (А)
Измерение температуры (термопара типа M)	ТП(М)/-200:100 °С/3,0	±1,9 °С (А)

Таблица 2.6 - Требования к метрологическим характеристикам ПИП к трансформаторам напряжения (далее по тексту - ТН) и трансформаторам тока (далее по тексту - ТТ) для ИК электрических параметров

Измерение	Исполнение ИК	Класс точности ТТ и ТН (для ТН по ГОСТ 1983, для ТТ по ГОСТ 774б)
1	2	3
Измерение напряжения переменного тока (фазное, линейное)	ЭН/0,8:1,2 ин/0,5	0,2 (ГОСТ 1983)
Измерение напряжения переменного тока (фазное, линейное)	ЭН/0,8:1,2 ин/0,7	0,5 (ГОСТ 1983)
Измерение силы переменного тока	ЭТ/0,01:1,2 1н/0,4	0,2S (ГОСТ 7746)
	ЭТ/0,05:1,2 1н/0,4	0,2 (ГОСТ 7746)
	ЭТ/0,01:1,2 1н/0,6	0,5S (ГОСТ 7746)
	ЭТ/0,05:1,2 1н/0,6	0,5 (ГОСТ 7746)
Измерение частота переменного тока	ЭЧ/45:55 Гц/0,01	-

Окончание таблицы 2.5

1	2	3
Измерение активной мощности	ЭАМ/0,04-1,44 Ih-Uh/1,3	0,5 (ГОСТ 1983) 0,5 (гост 774б)
	ЭАМ/0,008-1,44 Ih-Uh/1,3	0,5 (ГОСТ 1983) 0,5S (ГОСТ 7746)
	ЭАМ/0,04-1,44 Ih^Uh/1,2	0,2 (ГОСТ 1983) 0,5 (гост 774б)
	ЭАМ/0,008-1,44 Ih-Uh/1,2	0,2 (ГОСТ 1983) 0,5S (ГОСТ 7746)
	ЭАМ/0,04-1,44 Ih^Uh/1,0	0,5 (ГОСТ 1983) 0,2 (гост 774б)
	ЭАМ/0,008-1,44 Ih^Uh/1,0	0,5 (ГОСТ 1983) 0,2S (ГОСТ 7746)
	ЭАМ/0,04-1,44 Ih^Uh/0,8	0,2 (ГОСТ 1983) 0,2 (гост 774б)
	ЭАМ/0,008-1,44 Ih^Uh/0,8	0,2 (ГОСТ 1983) 0,2S (ГОСТ 7746)
Измерение реактивной мощности	ЭРМ/0,04-1,44 Ih^Uh/1,5	0,5 (ГОСТ 1983) 0,5 (гост 7746)
	ЭРМ/0,016-1,44 Ih^Uh/1,5	0,5 (ГОСТ 1983) 0,5S (ГОСТ 7746)
	ЭРМ/0,04-1,44 Ih^Uh/1,3	0,2 (ГОСТ 1983) 0,5 (гост 7746)
	ЭРМ/0,016-1,44 Ih^Uh/1,3	0,2 (ГОСТ 1983) 0,5S (ГОСТ 7746)
	ЭРМ/0,04-1,44 Ih^Uh/1,2	0,5 (ГОСТ 1983) 0,2 (гост 7746)
	ЭРМ/0,016-1,44 Ih-Uh/1,2	0,5 (ГОСТ 1983) 0,2S (ГОСТ 7746)
	ЭРМ/0,04-1,44 Ih^Uh/1,0	0,2 (ГОСТ 1983) 0,2 (гост 7746)
	ЭРМ/0,016-1,44 Ih^Uh/1,0	0,2 (ГОСТ 1983) 0,2S (ГОСТ 7746)

Заводской номер системы в виде цифрового обозначения наносится на шильд который размещается на внутренней стороне двери шкафа.

типографским способом,

Способ нанесения заводского номера приведен на рисунке 1. Нанесение знака поверки на системы не предусмотрено.

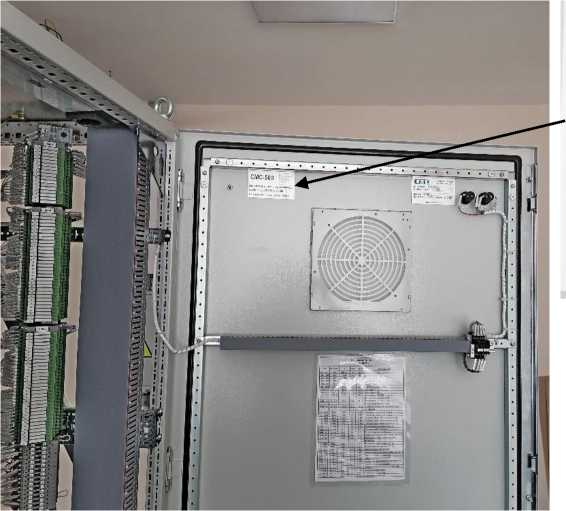

Рисунок 1 - Общий вид системы

СМС-500

i сения зна/а утвержган/я типа СИ

Система измерительно-управляющая Зав.№: 10996791.28.99.39.190.193

Дата изготовления: ноябрь 2022 г.

Рисунок 2 - Способ нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: Библиотека блоков измерения Measurement 500 (AiHandler, AoHandler, AiHandlerVibro, P2P, FFT, RMS).

Идентификационные данные метрологически значимого ПО приведены в таблице 3.

Таблица 3 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО ¹⁾	Библиотека блоков измерения Measurement 500 (AiHandler, AoHandler, AiHandlerVibro, P2P, FFT, RMS)
Номер версии (идентификационный номер) ПО	недоступен
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	недоступен
Алгоритм вычисления цифрового идентификатора ПО	недоступен
¹⁾ Наименование библиотек блоков ПО недоступны пользователю для верификации.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 4.1 -

часов СИУ СМС-500

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности синхронизации внутренних часов с коррекцией по источнику точного времени GPS/ГЛОНАСС, мкс	±50

Таблица 4.2 - Метрологические характеристики ИК постоянного тока (унифицированный сигнал от 0 до 20 мА, от 4 до 20 мА)

Измерение	Исполнение ИК	Диапазоны измерений	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Измерение силы постоянного тока (унифицированный сигнал)	УТ/А2/0,05	от 0 до 20 мА от 4 до 20 мА	±0,05 % (X)
	УТ/А2/0,085		±0,085 % (X)
	УТ/А2/0,15		±0,15 % (X)
	УТ/А2/0,2		±0,2 % (X)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2. Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК. 3. Приведенная погрешность (X) определяется относительно диапазона измерительного канала.

Таблица 4.3 - Метрологические характеристики ИК постоянного напряжения (унифицированный сигнал от -5 до +5 В, от 0 до +5 В, от -10 до +10 В, от 0 до +10 В)

Измерение	Исполнение ИК	Диапазоны измерений	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Измерение напряжения постоянного тока (унифицированный сигнал)	УН/А2/0,05	от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В	±0,05 % (X)
	УН/А2/0,085		±0,085 % (X)
	УН/А2/0,15		±0,15 % (X)
	УН/А2/0,2		±0,2 % (X)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2. Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК. 3. Приведенная погрешность (X) определяется относительно диапазона измерительного канала.

Таблица 4.4 -

ИК с датчиками с

выходом

Измерение	Исполнение ИК	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, А - абсолютная)
1	2	3
Измерение абсолютного давления	ДА/А2/0,15	±0,15 % (X)
	ДА/А2/0,3	±0,3 % (X)
	ДА/А2/0,6	±0,6 % (X)
	дА/А2/1,0	±1,0 % (X)
	ДА/А2/2,0	±2,0 % (X)
Измерение избыточного давления / разряжения	ДИ/А2/О,15	±0,15 % (X)
	ДИ/А2/О,3	±0,3 % (X)
	ДИ/А2/О,6	±0,6 % (X)
	ДИ/А2/1,О	±1,0 % (X)
	ДИ/А2/2,О	±2,0 % (X)
Измерение дифференциального давления (перепада)	ДД/А2/О,15	±0,15 % (X)
	дд/А2/о,з	±0,3 % (X)
	ДД/А2/О,6	±0,6 % (X)
	дд/А2/1,о	±1,0 % (X)
	ДД/А2/2,О	±2,0 % (X)
Измерение уровня жидкости	У/А2/О,3	±0,3 % (X)
	У/А2/О,6	±0,6 % (X)
	У/А2/1,О	±1,0 % (X)
	У/А2/2,О	±2,0 % (X)
Измерение расхода жидкости	РЖ/А2/О,75	±0,75 % (X)
	РЖ/А2/1,5	±1,5 % (X)
	РЖ/А2/2,О	±2,0 % (X)
Измерение объемного расхода (скорости)газа	РГ/А2/О,75	±0,75 % (X)
	РГ/А2/1,5	±1,5 % (X)
	РГ/А2/2,О	±2,0 % (X)

Окончание таблицы 4.4

1	2	3
Измерение осевого смещения	ОС/А2/2,8	±2,8 % (X)
Измерение положения	П/А2/0,3	±0,3 % (X)
Измерение положения	П/А2/0,5	±0,5 % (X)
Измерение температуры	Т/А2/0,5	±0,5 % (X)
Измерение температуры	Т/А2/1,О	±1,0 % (X)
Измерение уровня загазованности	3/А2/7,5	±7,5 % (X)
Измерение объемной доли газа	ОДГ/А2/3,О	±3,0 % (X)
	ОДГ/А2/12,О	±12,0 % (X)
	ОДГ/А2/25,О	±25,0 % (X)
Измерение СКЗ виброскорости в диапазоне частот от 10 до 1000 Гц	В1000/А2/15,О	±15,0 % (X)

Примечание:

1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2. Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерения ПИП в составе ИК, соответствующий унифицированному выходу ПИП (в зависимости от исполнения ПИП: от 4 до 20 мА, от 0 до 20 мА, от -5 до +5 В, от -10 до +10 В, от 0 до +5В, от 0 до +10 В).
3. Погрешность ИК нормируется с учетом ПИП (первичного измерительного преобразователя).
4. Приведенная погрешность (X) определяется относительно диапазона измерения ПИ^1.

Таблица 4.5 - Метрологические характеристики ИК частоты, организованных на преобразовании частоты к унифицированному токовому сигналу от 4 до 20 мА

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Измерение частоты (импульсный сигнал)	ЧП(И)/А2/О,1	от 0,5 до 10000 Гц	±0,1 % (X)
Измерение частоты (импульсный сигнал)	ЧП(И)/А2/О,2	от 0,5 до 10000 Гц	±0,2 % (X)
Измерение частоты (сигнал синусоидальной формы)	ЧП(С)/А2/О,1	от 0,5 до 250 Гц	±0,1 % (X)
Измерение частоты (сигнал синусоидальной формы)	ЧП(С)/А2/О,2	от 0,5 до 250 Гц	±0,2 % (X)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа и в эксплуатационной документации СИУ СМС-5ОО. 2. Позиция А2 в условном обозначении исполнения ИК определяет настроенный в преобразователе частоты диапазон частот, соответствующий унифицированному токовому сигналу от 4 до 20 мА. 3. Приведенная погрешность (X) определяется относительно настроенной в преобразователе частоты верхней границы диапазона частот, соответствующего унифицированному токовому сигналу 20 мА.

Измерение

Исполнение ИК

Диапазон преобразований

Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)

Измерение частота переменного тока

ЧН/А2/0,015

от 45 до 55 Гц

±0,015 Гц (Л)

Примечание:

1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2. Позиция А2 в условном обозначении исполнения ИК определяет настроенный в преобразователе частоты диапазон частот, соответствующий унифицированному токовому сигналу от 4 до 20 мА.

Таблица 4.7 - Метрологические характеристики ИК частоты, организованным на модулях счета импульсов

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Измерение частоты (импульсный сигнал)	Ч(И)/1-10000 Гц/ 0,015	от 1 до 10000 Гц	±0,01 % (5)
Измерение частоты (сигнал синусоидальной формы)	Ч(С)/1-250 Гц/0,01	от 1 до 250 Гц	±0,01 % (5)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3	4
Измерение температуры (термосопротивление типа М по ГОСТ 6651-2009)	ТСП(М)/А2/0,5 (для диапазона А2 не более 110 °С)	от -100 до +100 °С	±0,5 °С (Л)
	ТСП(М)/А2/1,О (для диапазона А2 не более 150 °С)	от -150 до +150 °С	±1,0 °С (Л)
	ТСП(М)/А2/1,5 (для диапазона А2 не более 200 °С)	от -180 до +200 °С	±1,5 °С (Л)
	ТСП(М)/А2/2,О (для диапазона А2 не более 250 °С)	от -180 до +200 °С	±2,0 °С (Л)
	ТСП(М)/А2/3,О (для диапазона А2 не более 300 °С)	от -180 до +200 °С	±3,0 °С (Л)
Измерение температуры (термосопротивление типа П или Pt по ГОСТ 6651-2009)	ТСП(П)/А2/О,5 (для диапазона А2 не более 110 °С)	от -100 до +100 °С	±0,5 °С (Л)
	ТСП(П)/А2/1,О (для диапазона А2 не более 250 °С)	от -200 до +250 °С	±1,0 °С (Л)
	ТСП(П)/А2/1,5 (для диапазона А2 не более 350 °С)	от -140 до +350 °С	±1,5 °С (Л)
	ТСП(П)/А2/2,О (для диапазона А2 не более 450 °С)	от -200 до +450 °С	±2,0 °С (Л)
	ТСП(П)/А2/3,О (для диапазона А2 не более 500 °С)	от -200 до +500 °С	±3,0 °С (Л)
	ТСП(П)/А2/5,О (для диапазона А2 не более 800 °С)	от -200 до +800 °С	±5,0 °С (Л)

Окончание таблицы 4.8

Измерение температуры (термосопротивление типа Н

по ГОСТ 6651-2009)

ТСП(Н)/А2/2,0 (для диапазона А2 не более 110 °С)

от -60 до +100 °С

±2,0 °С (Л)

ТСП(Н)/А2/3,0 (для диапазона А2 не более 250 °С)

от -60 до +180 °С

±3,0 °С (Л)

Примечание:

1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2. Позиция А2 в условном обозначении исполнения ИК определяет максимально возможные настроенные границы преобразования сопротивления ПИП температуры выраженные в °С в соответствии с градуировочными характеристиками по ГОСТ 6651-2009 к унифицированному токовому сигналу от 4 до 20 мА.
3. Погрешность ИК нормируется с учетом ПИП (первичного измерительного преобразователя).

Таблица 4.9 - Метрологические характеристики ИК термосопротивления, организованных на модулях термосопротивления

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3	4
Измерение температуры (термосопротивление типа М)	ТС(М)/ 180:200 °С/1,0	от -180 до +200 °С	±1,0 °С (Л)
	ТС(М)/ 180:200 °С/1,5	от -180 до +200 °С	±1,5 °С (Л)
	ТС(М)/ 180:200 °С/2,0	от -180 до +200 °С	±2,0 °С (Л)
	ТС(М)/ 180:200 °С/3,0	от -180 до +200 °С	±3,0 °С (Л)
Измерение температуры (термосопротивление типа П или Pt)	ТС(П)/-200:850 °С/1,0	от -200 до +850 °С	±1,0 °С (Л)
	Тс(п)/-200:850 °С/1,5	от -200 до +850 °С	±1,5 °С (Л)
	Тс(п)/-200:850 ”^2,0	от -200 до +850 °С	±2,0 °С (Л)
	Тс(п)/-200:850 °С/30	от -200 до +850 °С	±3,0 °С (Л)
	Тс(п)/-200:850 °С/5,0	от -200 до +850 °С	±5,0 °С (Л)
Измерение температуры (термосопротивление типа Н)	ТС(Н)/-60:180 °С/1,5	от -60 до +180 °С	±1,5 °С (Л)
	ТС(Н)/-60:180 °С/2,0	от -60 до +180 °С	±2,0 °С (Л)
	ТС(Н)/-60:180 °С/3,0	от -60 до +180 °С	±3,0 °С (Л)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2. Погрешность ИК нормируется с учетом ПИП (первичного измерительного преобразователя).

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3	4
Измерение температуры (термопара типа R)	ТПП(R)/А2/5,0 (для диапазона А2 не более 1300 °С)	от -50 до +1300 °С	±5,0 °С (Л)
Измерение температуры (термопара типа R)	Tnn(R)/A2/7,0 (для диапазона А2 не более 1600 °С)	от -50 до +1600 °С	±7,0 °С (Л)
Измерение температуры (термопара типа S)	Tnn(S)/A2/5,0 (для диапазона А2 не более 1300 °С)	от -50 до +1300 °С	±5,0 °С (Л)
Измерение температуры (термопара типа S)	Tnn(S)/A2/7,0 (для диапазона А2 не более 1600 °С)	от -50 до +1600 °С	±7,0 °С (Л)
Измерение температуры (термопара типа B)	ТПП(В)/А2/5,0 (для диапазона А2 не более 900 °С)	от 0 до +1200 °С	±5,0 °С (Л)
	ТПП(В)/А2/7,0 (для диапазона А2 не более 1500 °С)	от 0 до +1800 °С	±7,0 °С (Л)
	ТПП(В)/А2/11,5 (для диапазона А2 не более 1500 °С)	от 0 до +1800 °С	±11,5 °С (Л)
Измерение температуры (термопара типа J)	Tnn(J)/A2/4,0 (для диапазона А2 не более 900 °С)	от -200 до +900 °С	±4,0 °С (Л)
Измерение температуры (термопара типа J)	Tnn(J)/A2/8,0 (для диапазона А2 не более 1350 °С)	от -200 до +1200 °С	±8,0 °С (Л)
Измерение температуры (термопара типа T)	ТПП(Т)/А2/1,5 (для диапазона А2 не более 350 °С)	от -200 до +200 °С	±1,5 °С (Л)
	ТПП(Т)/А2/2,0 (для диапазона А2 не более 450 °С)	от -200 до +300 °С	±2,0 °С (Л)
	ТПП(Т)/А2/3,0 (для диапазона А2 не более 450 °С)	от -200 до +300 °С	±3,0 °С (Л)

1	2	3	4
Измерение температуры (термопара типа T)	ТПП(Т)/А2/4,0 (для диапазона А2 не более 550 °С)	от -200 до +400 °С	±4,0 °С (Л)
Измерение температуры (термопара типа E)	ТПП(Е)/А2/2,0 (для диапазона А2 не более 300 °С)	от -200 до +300 °С	±2,0 °С (Л)
	ТПП(Е)/А2/3,0 (для диапазона А2 не более 500 °С)	от -200 до +500 °С	±3,0 °С (Л)
	ТПП(Е)/А2/4,0 (для диапазона А2 не более 850 °С)	от -200 до +700 °С	±4,0 °С (Л)
	ТПП(Е)/А2/8,0 (для диапазона А2 не более 1050 °С)	от -200 до +900 °С	±8,0 °С (Л)
Измерение температуры (термопара типа K)	ТПП(К)/А2/2,0 (для диапазона А2 не более 300 °С)	от -200 до +300 °С	±2,0 °С (Л)
	ТПП(К)/А2/3,0 (для диапазона А2 не более 450 °С)	от -200 до +600 °С	±3,0 °С (Л)
	ТПП(К)/А2/7,0 (для диапазона А2 не более 1450 °С)	от -200 до +1300 °С	±7,0 °С (Л)
Измерение температуры (термопара типа N)	Tnn(N)/A2/4,0 (для диапазона А2 не более 750 °С)	от -200 до +600 °С	±4,0 °С (Л)
Измерение температуры (термопара типа N)	Tnn(N)/A2/7,0 (для диапазона А2 не более 1450 °С)	от -200 до +1300 °С	±7,0 °С (Л)
Измерение температуры (термопара типа A-1, A-2, A-3)	ТПП(А)/А2/10 (для диапазона А2 не более 1600 °С)	от 0 до +1600 °С	±10,0 °С (Л)
	ТПП(А)/А2/15 (для диапазона А2 не более 2500 °С)	от 0 до +2500 °С	±15,0 °С (Л)
	ТПП(А)/А2/20 (для диапазона А2 не более 2500 °С)	от 0 до +2500 °С	±20,0 °С (Л)
Измерение температуры (термопара типа L)	Tnn(L)/A2/4,0 (для диапазона А2 не более 550 °С)	от -200 до +400 °С	±4,0 °С (Л)
Измерение температуры (термопара типа L)	Tnn(L)/A2/5,0 (для диапазона А2 не более 750 °С)	от -200 до +600 °С	±5,0 °С (Л)

Окончание таблицы 4.10

Измерение температуры (термопара типа M)

ТПП(М)/А2/2,0

(для диапазона А2 не более 300 °С)

от -200 до +100 °С

±4,0 °С (Л)

Примечание:

1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2. Позиция А2 в условном обозначении исполнения ИК определяет настроенные границы преобразования температурной ЭДС ПИП температуры выраженные в °С в соответствии с градуировочными характеристиками по ГОСТ Р 8.585-2001 к унифицированному токовому сигналу от 4 до 20 мА.
3. Погрешность ИК нормируется с учетом ПИП (первичного измерительного преобразователя).

Таблица 4.11 - Метрологические характеристики ИК термопары, организованных на модулях подключения термопар

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
1	2	3	4
Измерение температуры (термопара типа R)	ТП(И)/ 50:1760 °С/4,0	от -50 до +1760 °С	±4,0 °С (Л)
Измерение температуры (термопара типа R)	ТП(И)/ 50:1760 °С/5,0	от -50 до +1760 °С	±5,0 °С (Л)
Измерение температуры (термопара типа S)	Tn(S)/50:\|760 °С/4,0	от -50 до +1760 °С	±4,0 °С (Л)
Измерение температуры (термопара типа S)	Tn(S)/50:\|760 °С/5,0	от -50 до +1760 °С	±5,0 °С (Л)
Измерение температуры (термопара типа B)	ТП(В)/-50:1760 С/4,0	от +250 до +1820 °С	±4,0 °С (Л)
Измерение температуры (термопара типа B)	ТП(В)/-50:1760 °С/6,0	от +250 до +1820 °С	±6,0 °С (Л)
Измерение температуры (термопара типа J)	Tn(J)/-200:1200 °С/4,0	от -200 до +1200 °С	±4,0 °С (Л)
	Tn(j)/-200:1200 °С/6,0	от -200 до +1200 °С	±6,0 °С (Л)
	Tn(j)/-200:1200 °С/8,0	от -200 до +1200 °С	±8,0 °С (Л)
Измерение температуры (термопара типа T)	ТП(Т)/-200:400 ”^2,5	от -200 до +400 °С	±2,5 °С (Л)
	Тп(т)/-200:400 °С/30	от -200 до +400 °С	±3,0 °С (Л)
	Тп(т)/-200:400 °С/4,0	от -200 до +400 °С	±4,0 °С (Л)
Измерение температуры (термопара типа E)	ТП(Е)/-200:1000 °С/4,0	от -200 до +1000 °С	±4,0 °С (Л)
Измерение температуры (термопара типа E)	ТП(Е)/-200:1000 °С/5,0	от -200 до +1000 °С	±5,0 °С (Л)

Окончание таблицы 4.11

1	2	3	4
Измерение температуры (термопара типа K)	ТП(К)/ 200:1370 °С/4,0	от -200 до +1370 °С	±4,0 °С (Л)
	ТП(К)/ 200:1370 °С/5,0	от -200 до +1370 °С	±5,0 °С (Л)
	ТП(К)/ 200:1370 °С/7,0	от -200 до +1370 °С	±7,0 °С (Л)
Измерение температуры (термопара типа N)	ТП(\)/ 200:1300 °С/4,0	от -200 до +1300 °С	±4,0 °С (Л)
	Tn(N)/-200:1300 °С/5,0	от -200 до +1300 °С	±5,0 °С (Л)
	Tn(N)/-200:1300 °С/7,0	от -200 до +1300 °С	±7,0 °С (Л)
Измерение температуры (термопара типа A-1)	ТП(А-1)/0:2500 °С/10	от 0 до +2500 °С	±10,0 °С (Л)
	ТП(А-1)/0:2500 °С/15	от 0 до +2500 °С	±15,0 °С (Л)
	ТП(А-1)/0:2500 °С/20	от 0 до +2500 °С	±20,0 °С (Л)
Измерение температуры (термопара типа A-2)	ТП(А-2)/0:1800 °С/10	от 0 до +1800 °С	±10,0 °С (Л)
Измерение температуры (термопара типа A-2)	ТП(А-2)/0:1800 °С/15	от 0 до +1800 °С	±15,0 °С (Л)
Измерение температуры (термопара типа A-3)	ТП(А-3)/0:1800 °С/10	от 0 до +1800 °С	±10,0 °С (Л)
Измерение температуры (термопара типа A-3)	ТП(А-3)/0:1800 °С/15	от 0 до +1800 °С	±15,0 °С (Л)
Измерение температуры (термопара типа L)	Tn(L)/-200:800 °С/4,0	от -200 до +800 °С	±4,0 °С (Л)
	Tn(L)/-200:800 °С/5,0	от -200 до +800 °С	±5,0 °С (Л)
	Tn(L)/-200:800 °С/6,0	от -200 до +800 °С	±6,0 °С (Л)
Измерение температуры (термопара типа M)	ТП(М)/-200:100 °С/3,0	от -200 до +100 °С	±3,0 °С (Л)
Примечание: 1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2. Погрешность ИК нормируется с учетом ПИП (первичного измерительного преобразователя).

Таблица 4.12 -

ИК

Измерение	Исполнение ИК	Диапазон преобразований	Пределы допускаемой погрешности в рабочих условиях эксплуатации (d - относительная, X - приведенная, A - абсолютная)
1	2	3	4
Измерение напряжения переменного тока (фазное, линейное)	ЭН/0,8-1,2 ин/0,5	(0,8 - 1,2) • Uh	±0,5 % (X)
Измерение напряжения переменного тока (фазное, линейное)	ЭН/0,8-1,2 Uн/0,7	(0,8 - 1,2) • Uh	±0,7 % (X)
Измерение силы переменного тока	ЭТ/0,01-1,2 1н/0,4	(0,01 - 1,2) • Ih	±0,9 % (X), (0,01 - 0,05) • I_h ±0,5 % (X), (0,05 - 0,2) • Ih ±0,4 % (X), (0,2 - 1,2) • Ih
	ЭТ/0,05-1,2 1н/0,4	(0,05 - 1,2) • Ih	±0,9 % (X), (0,05 - 0,2) • Ih ±0,5 % (X), (0,2 - 1,0) • Ih ±0,4 % (X), (1,0 - 1,2) • Ih
	ЭТ/0,01-1,2 1н/0,6	(0,01 - 1,2) • Ih	±1,7 % (X), (0,01 - 0,05) • I_h ±0,9 % (X), (0,05 - 0,2) • Ih ±0,6 % (X), (0,2 - 1,2) • Ih
	ЭТ/0,05-1,2 1н/0,6	(0,05 - 1,2) • Ih	±1,7 % (X), (0,05 - 0,2) • Ih ±0,9 % (X), (0,2 - 1,0) • Ih ±0,6 % (X), (1,0 - 1,2) • Ih
Измерение частоты переменного тока	ЭЧ/45-55 Гц/0,01	от 45 до 55 Гц	0,01 Гц

1	2	3	4
Измерение активной мощности	ЭАМ/0,04-1,44 Ih-Uh/1,3	(0,05 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,008-1,44 Ih-Uh/1,3	(0,01 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,04-1,44 Ih^Uh/1,0	(0,05 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,008-1,44 Ih-Uh/1,0	(0,01 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,04-1,44 Ih^Uh/1,2	(0,05 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,008-1,44 Ih^Uh/1,2	(0,01 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,04-1,44 Ih^Uh/0,8	(0,05 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
	ЭАМ/0,008-1,44 Ih^Uh/0,8	(0,01 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|cos^\| < 1,0	См. таблицу 4.13
Измерение реактивной мощности	ЭРМ/0,04-1,44 Ih^Uh/1,5	(0,05 - 1,2) • 1н (0,8 - 1,2) • Uh 0,25 < \|sin^\| < 1,0	См. таблицу 4.14
	ЭРМ/0,016-1,44 Ih^Uh/1,5	(0,02 - 1,2) • Ih (0,8 - 1,2) • Uh 0,25 < \|sin^\| < 1,0	См. таблицу 4.14
	ЭРМ/0,04-1,44 Ih^Uh/1,2	(0,05 - 1,2) • Ih (0,8 - 1,2) • ^h 0,25 < \|sin^\| < 1,0	См. таблицу 4.14
	ЭРМ/0,016-1,44 Ih^Uh/1,2	(0,02 - 1,2) • Ih (0,8 - 1,2) • Uh 0,25 < \|sin^\| < 1,0	См. таблицу 4.14
	ЭРМ/0,04-1,44 Ih^Uh/1,3	(0,05 - 1,2) • Ih (0,8 - 1,2) • Uh 0,25 < \|sin^\| < 1,0	См. таблицу 4.14
	ЭРМ/0,016-1,44 Ih-Uh/1,3	(0,02 - 1,2) • /н (0,8 - 1,2) • Uh 0,25 < \|sin^\| < 1,0	См. таблицу 4.14

Измерение реактивной мощности

ЭРМ/0,04-1,44 1н-ин/1,0

(0,05 - 1,2) • /н

(0,8 - 1,2) • Uh 0,25 < |sin^| < 1,0

См. таблицу 4.14

ЭРМ/0,016-1,44

1н-ин/1,0

(0,02 - 1,2) • Ih

(0,8 - 1,2) • Uh 0,25 < |sin^| < 1,0

См. таблицу 4.14

Примечание:

1. Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2. Погрешность ИК нормируется с учетом погрешности ТТ и ТН.

Таблица 4.13 - Метрологические характеристики ИК при измерении активной мощности

Исполнение ИК

0,8 < |cos^| < 1,0

0,5 < |cos ^| < 0,8

0,25 < |cos^| < 0,5

ЭАМ/0,04-1,44 1н^ин/1,3

± 3,0 % (5)

(0,05 - 0,2) • 1н

± 1,7 % (5) (0,2 - 1,0) • 1н

± 1,3 % (5)

(1,0 - 1,2) • 1н

± 5,5 % (5)

(0,05 - 0,2) • 1н

± 3,0 % (5) (0,2 - 1,0) • 1н

± 2,3 % (5)

(1,0 - 1,2) • 1н

± 11,6 % (5)

(0,1 - 0,2) • 1н

± 6,3 % (5)

(0,2 - 1,0) • 1н

± 4,7 % (5)

(1,0 - 1,2) • 1н

ЭАМ/0,008-1,44 1н^ин/1,3

± 3,0 % (5) (0,02 - 0,05) • 1_н

± 1,8 % (5) (0,05 - 0,2) • 1н

± 1,3 % (5) (0,2 - 1,2) • /н

± 5,5 % (5) (0,02 - 0,05) • 1_н

± 3,1 % (5) (0,05 - 0,2) • 1н

± 2,3 % (5) (0,2 - 1,2) • 1н

± 6,3 % (5) (0,1 - 0,2) • 1н

± 4,7 % (5)

(0,2 - 1,2) • 1н

ЭАМ/0,04-1,44 1н^ин/1,0

± 1,6 % (5)

(0,05 - 0,2) • 1н

± 1,1 % (5) (0,2 - 1,0) • 1н

± 1,0 % (5)

(1,0 - 1,2) • 1н

± 2,4 % (5)

(0,05 - 0,2) • 1н

± 1,7 % (5) (0,2 - 1,0) • 1н

± 1,5 % (5)

(1,0 - 1,2) • /н

± 4,7 % (5) (0,1 - 0,2) • 1н

± 3,3 % (5) (0,2 - 1,0) • /н

± 3,0 % (5) (1,0 - 1,2) • 1н

ЭАМ/0,008-1,44 1н^ин/1,0

± 1,6 % (5) (0,02 - 0,05) • 1_н

± 1,3 % (5) (0,05 - 0,2) • /н

± 1,0 % (5)

(0,2 - 1,2) • 1н

± 2,4 % (5) (0,02 - 0,05) • 1_н

± 1,8 % (5) (0,05 - 0,2) • /н

± 1,5 % (5)

(0,2 - 1,2) • 1н

± 3,3 % (5) (0,1 - 0,2) • 1н

± 3,0 % (5) (0,2 - 1,2) • 1н

ЭАМ/0,04-1,44 1н^ин/1,2

± 2,9 % (5)

(0,05 - 0,2) • /н

± 1,6 % (5) (0,2 - 1,0) • 1н

± 1,2 % (5)

(1,0 - 1,2) • 1н

± 5,4 % (5)

(0,05 - 0,2) • 1н

± 2,8 % (5) (0,2 - 1,0) • 1н

± 2,0 % (5)

(1,0 - 1,2) • 1н

± 11,4 % (5)

(0,1 - 0,2) • 1н

± 5,9 % (5)

(0,2 - 1,0) • 1н

± 4,1 % (5)

(1,0 - 1,2) • /н

ЭАМ/0,008-1,44 Ih-Uh/1,2

± 29 % (5) (0,02 - 0,05) • 1_н

± 1,7 % (5) (0,05 - 0,2) • 1н

± 1,2 % (5) (0,2 - 1,2) • 1н

± 5,4 % (5) (0,02 - 0,05) • /_н

± 2,9 % (5)

(0,05 - 0,2) • 1н

± 2,0 % (5) (0,2 - 1,2) • 1н

± 5,9 % (5) (0,1 - 0,2) • 1н

± 4,1 % (5) (0,2 - 1,2) • 1н

ЭАМ/0,04-1,44 Ih-Uh/0,8

± 1,5 % (5)

(0,05 - 0,2) • 1н

± 0,9 % (5) (0,2 - 1,0) • /н

± 0,8 % (5) (1,0 - 1,2) • 1н

± 1:2 % (5)

(0,05 - 0,2) • 1н

± 1,3 % (5) (0,2 - 1,0) • 1н

± 1,1 % (5)

(1,0 - 1,2) • 1н

± 4,2 % (5) (0,1 - 0,2) • 1н

± 2,5 % (5) (0,2 - 1,0) • /н

± 2,0 % (5) (1,0 - 1,2) • 1н

ЭАМ/0,008-1,44 Ih^Uh/0,8

± 1,5 % (5) (0,02 - 0,05) • /_н

± 1,1 % (5)

(0,05 - 0,2) • 1н

± 0,8 % (5) (0,2 - 1,2) • 1н

± I! % (5) (0,02 - 0,05) • 1_н

± 1,4 % (5) (0,05 - 0,2) • 1н

± 1,1 % (5) (0,2 - 1,2) • 1н

± 2,5 % (5) (0,1 - 0,2) • 1н

± 2,0 % (5) (0,2 - 1,2) • 1н

Таблица 4.14 -

Исполнение ИК	0,8 < \|sin^\| < 1,0	0,5 < \|sin^\| < 0,8	0,25 < \|sin^\| < 0,5
1	2	3	4
ЭРМ/0,04-1,44 Ih-Uh/1,5	± 3,2 % (5) (0,05 - 0,2) • /н ± 1,8 % (5) (0,2 - 1,0) • 1н ± 1,5 % (5) (1,0 - 1,2) • 1н	± 5,6 % (5) (0,05 - 0,2) • 1н ± 3,1 % (5) (0,2 - 1,0) • 1н ± 2,4 % (5) (1,0 - 1,2) • 1н	± 11,7 % (5) (0,1 - 0,2) • 1н ± 6,4 % (5) (0,2 - 1,0) • 1н ± 4,8 % (5) (1,0 - 1,2) • 1н
ЭРМ/0,016-1,44 Ih^Uh/1,5	± 2,1 % (5) (0,05 - 0,2) • 1н ± 1,5 % (5) (0,2 - 1,2) • 1н	± 3,3 % (5) (0,05 - 0,2) • 1н ± 2,4 % (5) (0,2 - 1,2) • 1н	± 6,4 % (5) (0,1 - 0,2) • 1н ± 4,8 % (5) (0,2 - 1,2) • 1н
ЭРМ/0,04-1,44 Ih^Uh/1,2	± 1,9 % (5) (0,05 - 0,2) • /н ± 1,3 % (5) (0,2 - 1,0) • 1н ± 1,2 % (5) (1,0 - 1,2) • 1н	± 27 % (5) (0,05 - 0,2) • 1н ± 1,8 % (5) (0,2 - 1,0) • 1н ± 1,7 % (5) (1,0 - 1,2) • 1н	± 4,8 % (5) (0,1 - 0,2) • 1н ± 3,5 % (5) (0,2 - 1,0) • 1н ± 3,2 % (5) (1,0 - 1,2) • /н
ЭРМ/0,016-1,44 Ih^Uh/1,2	± 1,7 % (5) (0,05 - 0,2) • 1н ± 1,2 % (5) (0,2 - 1,2) • 1н	± 2,1 % (5) (0,05 - 0,2) • 1н ± 1,7 % (5) (0,2 - 1,2) • 1н	± 3,5 % (5) (0,1 - 0,2) • 1н ± 3,2 % (5) (0,2 - 1,2) • 1н

1	2	3	4
	±3,1 %(5)	± 5,5 % (5)	± 11,5 % (5)
	(0,05 - 0,2) • 1н	(0,05 - 0,2) • 1н	(0,1 - 0,2) • 1н
ЭРМ/0 04-1 44 Ih-Uh/1 3	± 1,7 % (5)	± 2,9 % (5)	± 6,0 % (5)
	(0,2 - 1,0) • 1н	(0,2 - 1,0) • 1н	(0,2 - 1,0) • 1н
	± 1,3 % (5)	± 2,1 % (5)	± 4,2 % (5)
	(1,0 - 1,2) • 1н	(1,0 - 1,2) • 1н	(1,0 - 1,2) • 1н
	± 2,0 % (5)	± 3,1 % (5)	± 6,0 % (5)
ЭРМ/0 016-1 44 Ih-Uh/1 3	(0,05 - 0,2) • 1н	(0,05 - 0,2) • /н	(0,1 - 0,2) • 1н
	± 1,3 % (5)	± 2,1 % (5)	± 4,2 % (5)
	(0,2 - 1,2) • 1н	(0,2 - 1,2) • 1н	(0,2 - 1,2) • 1н
	± 1,8 % (5)	± 2,4 % (5)	± 4,3 % (5)
	(0,05 - 0,2) • 1н	(0,05 - 0,2) • 1н	(0,1 - 0,2) • 1н
ЭРМ/0,04-1,44 Ih^Uh/1,0	± 1,1 % (5)	± 1,4 % (5)	± 2,7 % (5)
	(0,2 - 1,0) • 1н	(0,2 - 1,0) • 1н	(0,2 - 1,0) • 1н
	± 1,0 % (5)	± 1,3 % (5)	± 2,3 % (5)
	(1,0 - 1,2) • 1н	(1,0 - 1,2) • /н	(1,0 - 1,2) • 1н
	± 1,5 % (5)	± 1,8 % (5)	± 2,7 % (5)
ЭРМ/0 016-1 44 Ih-Uh/1 0	(0,05 - 0,2) • 1н	(0,05 - 0,2) • 1н	(0,1 - 0,2) • 1н
	± 1,0 % (5)	± 1,3 % (5)	± 2,3 % (5)
	(0,2 - 1,2) • 1н	(0,2 - 1,2) • 1н	(0,2 - 1,2) • 1н

ИК вибрации

СКЗ виброперемещения в диапазоне частот от 0,8 до 200 Гц

В(СКЗ)/А2/10

(для диапазона А2 от 1000 до 4000 мкм)

от 15 до 1414 мкм

± 10,0 % (5), но не меньше ± 10 мкм (Л)

В(СКЗ)/А2/10 (для диапазона А2 от 500 до 1000 мкм)

от 10 до 354 мкм

± 10,0 % (5), но не меньше

± 5 мкм (Л)

Таблица 4.16 - Метрологические характеристики ИК воспроизведения постоянного тока (унифицированный сигнал от 4 до 20 мА или от 0 до 20 мА)

Измерение	Исполнение ИК	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Воспроизведение силы постоянного тока (унифицированный сигнал)	УТ(В)/А2/О,15	±0,15 % (X)
	УТ(В)/А2/0,2	±0,2 % (X)
Примечание: 1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК. 3 Приведенная погрешность (X) определяется относительно диапазона измерительного канала.

Измерение	Исполнение ИК	Пределы допускаемой погрешности в рабочих условиях эксплуатации (5 - относительная, X - приведенная, Л - абсолютная)
Воспроизведение напряжения постоянного тока (унифицированный сигнал)	УН(В)/А2/О,15	±0,15 % (X)
	УН(В)/А2/0,2	±0,2 % (X)
Примечание: 1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК. 3 Приведенная погрешность (X) определяется относительно диапазона измерительного канала.

Таблица 4.18 - Метрологические характеристики ИК силы постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)

Измерение	Исполнение ИК	Диапазон измерений и преобразований, мА	Пределы допускаемой приведенной погрешности относительно диапазона измерительного канала, в рабочих условиях эксплуатации, %
Измерение силы постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)	УТП(БГР)/А2/О,1	от 4 до 20; от 0 до 20	±0,1
	УТП(СГР)/А2/О,14	от 4 до 20; от 0 до 20	±0,14
Примечание: 1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-5ОО. 2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК.

Измерение	Исполнение ИК	Диапазон измерений и преобразований, В	Пределы допускаемой приведенной погрешности относительно диапазона измерительного канала, в рабочих условиях эксплуатации, %
Измерение напряжения постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)	УНП(БГР)/А2/0,1	от -5 до +5; от 0 до +5; от -10 до +10; от 0 до +10	±0,1
	УНП(СГР)/А2/0,14	от -5 до +5; от 0 до +5; от -10 до +10; от 0 до +10	±0,14
Примечание: 1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК.
Таблица 4.20 - Метрологические характеристики ИК сопротивления постоянного тока
Измерение	Исполнение ИК	Диапазон измерений, Ом	Пределы допускаемой приведенной погрешности относительно диапазона измерительного канала, в рабочих условиях эксплуатации, %
Измерение сопротивления постоянного тока	СП(БГР)/А2/0,2	от 1 до 450	±0,2
Измерение сопротивления постоянного тока	СП(СГР)/А2/0,3	от 1 до 450	±0,3

Примечание:

1Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.

2Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК.

Измерение	Исполнение ИК	Диапазон измерений и преобразований, Ом	Пределы допускаемой приведенной погрешности относительно диапазона измерительного канала, в рабочих условиях эксплуатации, %
Измерение сопротивления постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)	СПП(БГР)/А2/0,2	от 1 до 450	±0,2
	СПП(СГР)/А2/0,3	от 1 до 450	±0,3
Примечание: 1Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500. 2Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК.

Таблица 4.22 - Метрологические характеристики ИК преобразования сопротивления постоянного тока в значение НСХ температурного эквивалента типа термосопротивления

Измерение	Исполнение ИК	Входные сигналы, НСХ обозначение типа ТС (а, °С^-1)	Диапазон измерений и преобразований, °С	Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации, °С
1	2	3	4	5
Измерение сопротивления постоянного тока с преобразованием в значение температурного эквивалента, соответствующего значениям сопротивления НСХ типа термосопротивления	ТСПп(50М-428)(БГР)/А2/0,7	50М ¹⁾(0,00428)	от -180 до +200	±0,7
	ТСПп(50М-428)(СГР)/А2/1,5	50М ¹⁾(0,00428)	от -180 до +200	±1,5
	ТСПп(100М-428)(БГР)/А2/0,7	100М ¹⁾(0,00428)	от -180 до +200	±0,7
	ТСПп(100М-428)(СГР)/А2/1,5	100М ¹⁾(0,00428)	от -180 до +200	±1,5
	ТСПп(5ОМ-426)(БГР)/А2/0,7	50М ¹⁾(0,00426)	от -50 до +200	±0,7
	ТСПп(50М-426)(СГР)/А2/1,5	50М ¹⁾(0,00426)	от -50 до +200	±1,5

Таблица 4.15 -

Измерение

Исполнение

ИК

Диапазон измерений

Размах виброперемещения в диапазоне частот от 0,8 до 30 Гц

В(Р)/А2/10

от 30 до 4000

мкм

± 10,0 % (5), но не меньше ± 20 мкм (Л)

Примечание:

1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.

2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон мгновенных значений виброперемещения, соответствующий датчика

(в зависимости от исполнения датчика: от 4 до

от -10 до +10 В).

3 Погрешность ИК нормируется с учетом преобразователя).

унифицированному выходному сигналу

20 мА, от 0 до 20 мА, от -5 до +5 В,

датчика (первичного измерительного

Окончание таблицы 4.22

Измерение сопротивления постоянного тока с преобразованием в значение температурного эквивалента, соответствующего значениям сопротивления НСХ типа термосопротивления

2	3	4	5
ТСПп(100М-426)(БГР)/А2/0,7	100М ¹⁾	от -50	±0,7
ТСПп(100М-426)(СГР)/А2/1,5	(0,00426)	до +200	±1,5
ТСПп(50П)(БГР)/А2/0,7	50П ¹⁾	от -200	±0,7
ТСПп(50П)(СГР)/А2/1,5	(0,00391)	до +850	±1,5
ТСПп(100П)(БГР)/А2/0,7	100П ¹⁾	от -200	±0,7
ТСПп(100П)(СГР)/А2/1,5	(0,00391)	до +850	±1,5
ТСПn(Pt5O)(БГР)/А2/0,7	Pt50 ¹⁾	от -200	±0,7
ТСПn(Pt50)(СГР)/А2/1,5	(0,00385)	до +850	±1,5
ТСПn(Pt1OO)(БГР)/А2/0,7	Pt100 ¹⁾	от -200	±0,7
ТСПn(Pt100)(СГР)/А2/1,5	(0,00385)	до +850	±1,5
ТСПп(50Н)(БГР)/А2/0,7	50Н ¹⁾	от -60	±0,7
ТСПп(50Н)(СГР)/А2/1,5	(0,00617)	до +180	±1,5
ТСПп(100Н)(БГР)/А2/0,7	100Н ¹⁾	от -60	±0,7
ТСПп(100Н)(СГР)/А2/1,5	(0,00617)	до +180	±1,5
ТСПп(46П)(БГР)/А2/0,7	46П ²⁾	от -200	±0,7
ТСПп(46П)(СГР)/А2/1,5	(0,00391)	до +650	±1,5
ТСПп(53М)(БГР)/А2/0,7	53М ³⁾	от -50	±0,7
ТСПп(53М)(СГР)/А2/1,5	(0,00426)	до +180	±1,5

¹⁾ Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
²⁾ Номинальная статическая характеристика преобразователей платиновых термопреобразователей сопротивления для диапазона от минус 200 °С до плюс 650 °С типа ТСП при НСХ гр. 21 (R0=46 Ом).
³⁾ Номинальная статическая характеристика сопротивления для диапазона от минус 50

(R0=53 Ом).

Примечание:

преобразователей медных термопреобразователей °С до плюс 180 °С типа ТСМ при НСХ гр. 23

по диапазону и точности измерений определяется

Вариант исполнения ИК СИУ СМС-500 потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.

Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК. Введены следующие обозначения:

а - номинальное значение температурного коэффициента, °С^-1.

Измерение

Измерение температурной ЭДС с преобразованием в значение температурного эквивалента, соответствующег о значениям НСХ-характеристик по ГОСТ Р 8.5852001

Исполнение ИК	Входные сигналы, с градуировочными характеристиками обозначения типа термопары ¹⁾	Диапазон измерений и преобразований, °С	Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации, °С
ТППn(R)(БГР)/А2/3,0	R	от -50	±3,0
ТППn(R)(СГР)/А2/3,5	R	до +1760	±3,5
ТППn(S)(БГР)/А2/3,0	S	от -50	±3,0
ТППn(S)(СГР)/А2/3,5	S	до +1760	±3,5
ТППп(в)(БГр)/А2/3,0	B	от 0	±3,0
ТППп(В)(СГР)/А2/3,5	B	до +1823	±3,5
ТППn(J)(БГР)/А2/3,0	J	от -210	±3,0
ТППn(J)(СГР)/А2/3,5	J	до +1200	±3,5
ТППп(Т)(БГР)/А2/3,0	T	от -200	±3,0
ТППп(Т)(СГР)/А2/3,5	T	до +400	±3,5
ТППп(Е)(БГР)/А2/3,0	E	от -200	±3,0
ТППп(Е)(СГР)/А2/3,5	E	до +1000	±3,5
ТППп(К)(БГР)/А2/3,0	K	от -200	±3,0
ТППп(К)(СГР)/А2/3,5	K	до +1370	±3,5
ТППn(N)(БГР)/А2/3,0	N	от -200	±3,0
ТППn(N)(СГР)/А2/3,5	N	до +1300	±3,5
ТППп(а-1)(БГР)/А2/3,0	A-1	от 0	±3,0
ТППп(А-1)(СГР)/А2/3,5	A-1	до +250	±3,5
ТППп(а-2)(бГр)/А2/3,0	A-2	от 0	±3,0
ТППп(А-2)(СГР)/А2/3,5	A-2	до +1800	±3,5
тппп(а-з)(бгр)/А2/з,0	A-3	от 0	±3,0
ТППп(А-3)(СГР)/А2/3,5	A-3	до +1800	±3,5
ТППn(L)(БГР)/А2/3,0	L	от -200	±3,0
ТППn(L)(СГР)/А2/3,5	L	до +800	±3,5
ТППп(М)(БГР)/А2/3,0	M	от -200	±3,0
ТППп(м)(сГР)/А2/3,5	M	до +100	±3,5

¹⁾ Обозначение промышленного термопреобразователя (для термопар типов): ТПП (R и S);

ТПР (B); ТЖК (J); ТМК (Т); ТХКн (E); ТХА (K); ТНН (N); ТВР (А-1, А-2, А-3); ТХК (L); ТМК (M).

Примечание:

1 Вариант исполнения ИК СИУ СМС-500 по диапазону и точности измерений определяется потребностями заказчика и должно быть указано в спецификации для заказа СИУ СМС-500.
2 Позиция А2 в условном обозначении исполнения ИК определяет диапазон измерений ИК.
3 Пределы допускаемой погрешности указаны с учетом погрешности компенсации холодного спая.

Таблица 5 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц Параметры электрического питания постоянным током - напряжение постоянного тока, В	от 187 до 264 от 47 до 55 от 150 до 240
Потребляемая мощность одного шкафа, В^А, не более	1150
Габаритные размеры шкафа (Ширина^Длина^Высота), мм, не более	2000x1200x800
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от +5 до +40 80 от 84 до 106
Средняя наработка на отказ, ч, не менее	75000
Срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на шильд в соответствии с рисунком 2.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Системы измерительно-управляющие СМС-500'’	-	1 шт.
Инструкция по эксплуатации	10996791.28.99.39.190.220.ИЭ	1 экз.
Формуляр	-	1 экз.
Комплект конструкторской документации		1 шт.
¹⁾ Комплект оборудования, входящий в состав системы определяется в соответствии с конструкторской документацией СИУ СМС-500.

Сведения о методиках (методах) измерений

приведены в главе 3 «Порядок работы» инструкции по эксплуатации 10996791.28.99.39.190.220.ИЭ и в документе «Методика измерений электрической мощности с использованием систем измерительно-управляющих СМС-500», аттестованном ООО «ПРОММАШ ТЕСТ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

характеристики

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические преобразований;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2022 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

метрологии схемы для

Приказ Федерального агентства по техническому регулированию и от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной средств измерений времени и частоты»;

метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

10996791.28.99.39.190.220. ТУ «Системы измерительно-управляющие СМС-500.

Технические условия».

Приказ Федерального агентства по техническому регулированию и

Правообладатель

Общество с ограниченной ответственностью Научно-внедренческая фирма

«Сенсоры, Модули, Системы» (ООО НВФ «СМС»)

ИНН 6315506610

Юридический адрес: 443035, Самарская обл., г. Самара, ул. Минская, д. 25, секция 3 Телефон: +7 (846) 993-83-83

Web-сайт: https://sms-a.ru/

E-mail: info@sms-a.ru

Изготовитель

Общество с ограниченной ответственностью Научно-внедренческая фирма «Сенсоры, Модули, Системы» (ООО НВФ «СМС»)

ИНН 6315506610

Юридический адрес: 443035, Самарская обл., г. Самара, ул. Минская, д. 25, секция 3 Адрес места осуществления деятельности: 446112, Самарская обл., г. Чапаевск, ул. Радищева, д. 85

Телефон: +7 (846) 993-83-83

Web-сайт: https://sms-a.ru/

E-mail: info@sms-a.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

«Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Техническая поддержка

3900 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1604 от 04.07.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

3900 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1604 от 04.07.2024

Текст приказа Росстандарта № 1604 от 04.07.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
