№1455 от 28.08.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 182419
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Термопреобразователи сопротивления ТПС
Приказы по основной деятельности по агентству Вн. Приказ № 1455 от 28.08.2020
Приложение к свидетельству № _________ Лист № 1
об утверждении типа средств измерений Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТПС Назначение средства измеренийТермопреобразователи сопротивления ТПС (далее - ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел, в том числе во взрывоопасных зонах.
Описание средства измеренийПринцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в унифицированный сигнал постоянного тока или напряжения по ГОСТ 26.011-80 при помощи аналогового или аналогово-цифрового измерительного преобразователя (далее - ИП) с возможностью (или без нее) передачи цифровых сигналов по протоколу HART.
ТС состоят из одного или нескольких конструктивно связанных первичных преобразователей температуры, защитного корпуса, с монтажными элементами или без них, и устройства для подключения в виде клеммной головки или коробки (с ИП или без него), разъема или кабеля.
Возможна комплектация ТС с ИП, зарегистрированными в Госреестре средств измерений.
Чувствительный элемент первичного термопреобразователя (резистор) выполнен из металлической (платина, медь) проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов и имеет известную зависимость электрического сопротивления от температуры.
Материал защитного корпуса ТС - нержавеющая сталь, жаропрочные и химстойкие сплавы, сплавы инконель, хастеллой, монель, титан, медь и другие специальные материалы и сплавы. Материалы корпуса клеммных головок и других коммутационных устройств -алюминий, нержавеющая сталь, фенопласт и другие специальные материалы. Для обеспечения работы ТС во взрывоопасных средах применяются узлы и детали, а также коммутационные устройства с видом взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка», сертифицированные в установленном порядке.
ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и подразделяются на следующие модификации: 001, 002, 101, 102, 103, 104, 106, 107, 108, 109, 110, 111, 112, 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, 401, 402, 403, 404.
В состав многозонных термопреобразователей могут входить специальные монтажные и коммутационные изделия и другие функциональные узлы (камеры контроля утечек, фланцевые переходники и т.д.)
Структура обозначения ТС:
ТПС OOOExd - L/l - D/d - Х00 - W/QZ - Воо-00
-
1 2 3 4 5 6 7
-
1 Обозначение промышленного ТС
-
2 Модификация ТС и вид взрывозащиты
-
3 Монтажный (L) / вспомогательный (l) размеры
-
4 Параметры монтажного элемента (D) / диаметр защитной арматуры (d)
-
5 Условное обозначение материала защитной арматуры (X00)
-
6 Условное обозначение номинальной статической характеристики (далее - НСХ) (W) / класс допуска (Q) и схема соединений (Z)
-
7 Обозначение и параметры кабельного ввода Примеры записи обозначения ТС при их заказе:
ТПС 106 - 320/120 - М20х 1,5/8 - С10 - Pt100/B4
ТПС 106Exi - 320/120 - М20х 1,5/8 - С10 - Pt100/B4
ТПС 106Exd - 320/120 - М20х 1,5/8 - С10 - Pt100/B4 - Tg1/2-10
Структура обозначения ТС в комплекте с ИП:
ТПС 000Exd - L/l - D/d - Х00 - W/0/000-00 - B00-00
-
1 2 3 4 5 6 7
-
1 Обозначение промышленного ТС
-
2 Модификация ТС и вид взрывозащиты
-
3 Монтажный (L) / вспомогательный (l) размеры
-
4 Параметры монтажного элемента (D) / диаметр защитной арматуры (d)
-
5 Условное обозначение материала защитной арматуры (X00)
-
6 Условное обозначение НСХ (W) /диапазон и погрешность преобразования ИП
-
7 Обозначение и параметры кабельного ввода
Примеры записи обозначения ТС в комплекте с ИП при их заказе:
ТПС 106 - 320/120 - М20х1,5/8 - С10 - Pt100/0/500-0,5
ТПС 106Exi - 320/120 - М20х 1,5/8 - С10 - Pt100/0/500-0,5
ТПС 106Exd - 320/120 - М20х 1,5/8 - С10 - Pt100/0/500-0,5 - Tg1/2-10
Структура обозначения ТС многозонного исполнения:
ТПС 404Exd - L1 / L2 / L3 - d - W/QZ - X00 - 0/000-00 - K/D/E - l
1 2 3 4 5 6 7 8 9
-
1 Обозначение промышленного ТС
-
2 Модификация ТС и вид взрывозащиты
-
3 Монтажная длина ТС/зоны измерения
-
4 Диаметр защитной арматуры (d)
-
5. Условное обозначение НСХ/ класс допуска и схема соединений (W/QZ)
-
6. Условное обозначение материала защитной арматуры (X00)
-
7. Вид выходного сигнала/диапазон и погрешность преобразования ИП (0/000-00)
-
8. Вид коммутационного устройства (К)/ параметры монтажного элемента (D) /вид камеры контроля утечек (E)
-
9. Вспомогательный размер-длина выводов удлинительных проводов (l)

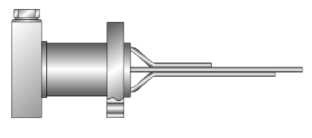

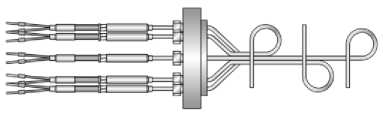

Общий вид ТС приведен на рисунках 1 - 28.
--ГЦ—
Рисунок 2 - Общий вид модификации 002
Рисунок 1 - Общий вид модификации 001
Рисунок 3 -
Общий вид модификации
101
Рисунок 4 -
Общий вид модификации 102
Рисунок 5 -
Общий вид модификации 103
Рисунок 6 -
Общий вид модификации 104
Рисунок 7 -
Общий вид модификации 106
Рисунок 8 -
Общий вид модификации 107

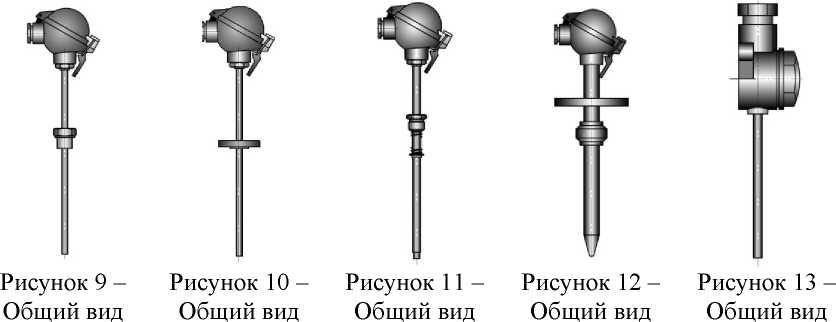

модификации
110
модификации
112
модификации
108
модификации
111
II
модификации
109
I
II
Рисунок 14 -
Общий вид модификации
301
Рисунок 15 -
Общий вид модификации
302
Рисунок 16 -
Общий вид модификации
303
Рисунок 17 -
Общий вид модификации
304
Рисунок 19 -
Общий вид модификации
306
Рисунок 20 -
Общий вид модификации
307
Рисунок 21 -
Общий вид модификации
308
Рисунок 22 -
Общий вид модификации
309
Рисунок 23 -
Общий вид модификации
310
Рисунок 26 - Общий вид модификации 401
Рисунок 18 -
Общий вид модификации
305
Рисунок 24 -
Общий вид модификации
311
Рисунок 25 -
Общий вид модификации
312
Рисунок 27 - Общий вид модификации 402
Рисунок 28 - Общий вид модификации 403
Рисунок 29 - Общий вид модификации 404
ТС с ИП имеют встроенное, метрологически значимое программное обеспечение (ПО), которое устанавливается при изготовлении ИП.
ПО предназначено для обработки результатов измерений: преобразования измеренного
входного сигнала в унифицированный и (или) цифровой сигнал.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
С выходным сигналом 4-20 мА |
С выходным сигналом 4-20 мА + HART | |
|
Идентификационное наименование ПО |
vme 4 20ma.hex |
vme hart.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 9.13.100 |
не ниже 5.14.103 |
|
Цифровой идентификатор ПО |
- |
- |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик. ТС с ИП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации. Уровень защиты -«высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики ТС приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики ТС
|
Наименование характеристик |
Значение характеристик |
|
Диапазоны измерений температуры для ТС без ИП, оС |
Представлены в таблице 3 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-20091) |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
|
Класс допуска ТС без ИП по ГОСТ 6651 для НСХ1): -50М, 100М, -50П, 100П, Pt100, Pt500, Pt1000 |
А, В, С АА, А, В, С |
|
Пределы допускаемого отклонения сопротивления ТС без ИП от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, оС |
Представлены в таблице 3 |
|
Диапазоны измерений температуры, для ТС с ИП, оС3) |
от -196 до +660 |
|
Пределы допускаемой основной погрешности ТС с ИП, оС1):
|
±0,1; ±0,25; ±0,5; ±1,0 ±0,001-At; ±0,0025^At; ±0,005^At; ±0,01-At |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений ТС с ИП, вызванный влиянием изменения температуры окружающей среды от нормальной на каждый 1 оС , оС1):
|
±0,05; ±0,1 ±0,00005^At; ±0,0001-At |
|
Наименование характеристик |
Значение характеристик |
|
Напряжение питания ИП от источника постоянного тока, В |
от 8 до 36 |
|
Максимальный измерительный ток, мА для ЧЭ с номинальным сопротивлением 50 и 100 Ом |
1 |
|
для ЧЭ с номинальным сопротивлением 500 Ом |
0,2 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
|
Маркировка взрывозащиты по ГОСТ 30852.0-2002 |
0ExianCT1...T6(Ga)X, 1ExdIICT1.T6(Gb)X, |
|
Габаритные размеры, не более, мм: Длина монтажной части |
от 10 до 30 000 |
|
Диаметр монтажной части измерительной вставки |
от 2 до 50 |
|
Габаритные размеры коммутационного устройства, ширина х |
300x500 |
|
высота | |
|
Масса, кг, не более |
15 |
|
Нормальные условия: -температура окружающего воздуха, оС |
от +15 до +25 |
|
-относительная влажность воздуха, %, не более |
80 |
|
Рабочие условия для ТС без ИП: -Общепромышленного и взрывозащищенного (Т4) исполнений |
от -60 до +120 |
|
-Взрывозащищенного (Т5.. ,Т6) исполнения с ИП: |
от -60 до +85 |
|
Общепромышленного и взрывозащищенного (Т4) исполнений |
от -60 до +85 |
|
Взрывозащищенного (Т5.Т6) исполнения |
от -55 до +60 |
|
Минимальная глубина погружения, мм, не менее |
10 |
|
Время термической реакции измерительной вставки, с, не более |
30 1) |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа V3, F3, G1 1) |
|
Сейсмостойкость по MSK-64, балл |
9 |
|
Диапазон температур при транспортировании, °С |
от -50 до +50 |
|
Максимальная влажность окружающего воздуха в транспортной таре при температуре +35 °С, % |
95 |
|
Степень защиты от влаги и пыли по ГОСТ 14254 -151) |
IP40, IP54, IP66, IP68 |
|
Средний срок службы, лет1) |
2,4,6,10 |
|
Примечания: | |
|
1) - Конкретное значение устанавливается в зависимости от модификации и указано в | |
|
паспорте на ТС; | |
|
2) At = tmax-tmin, где tmax и tmin - верхний и нижний предел диапазона измерений (указано в | |
|
паспорте и приводится на шильдике); | |
|
3) В таблице указаны предельные значения, конкретный диапазон измерений | |
|
устанавливается в зависимости от модификации и наличия ИП указан в паспорте и | |
|
приводится на шильдике ТС. | |
Метрологические характеристики ТС без ИП приведены в таблице 3
Таблица 3 - Основные метрологические характеристики ТС без ИП
|
Класс допуска |
Допуск, °С |
Диапазон измерений*, °С | ||
|
Платиновый ТС |
Медный ТС | |||
|
Проволочный ЧЭ |
Пленочный ЧЭ | |||
|
АА |
±(0,1+0,0017|t|) |
от -50 до +250 |
от 0 до +150 |
- |
|
А |
±(0,15+0,002|t|) |
от -100 до +450 |
от -30 до +300 |
от -50 до +120 |
|
В |
±(0,3+0,005|t|) |
от -196 до +660 |
от -50 до +500 |
от -50 до +200 |
|
С |
±(0,6+0,01|t|) |
от -50 до +600 |
от -180 до +200 | |
Примечание - * - в таблице указаны предельные значения, конкретный диапазон измерений в зависимости от модификации указывается в паспорте и на шильдике ТС.
Знак утверждения типананосится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации ТС типографским способом, а также на этикетку, прикрепленную к ТС.
Комплектность средства измеренийКомплект поставки ТС приведен в таблице 4. Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления ТПС |
- |
1 шт. |
|
Методика поверки* |
МП-016/11-2017 с изменением № 1 |
1 экз. |
|
Паспорт |
ДСВ 042-17ПС |
1 экз. |
|
Руководство по эксплуатации* (на взывозащищенные модели) |
ДСВ 047-17 РЭ |
1 экз. |
|
Руководство по эксплуатации (на многозонные модели) |
ДСВ 048-17 РЭ |
1 экз. |
|
* Предоставляется один экземпляр на партию при отправке в один адрес | ||
Осуществляется по документу МП-016/11-2017 с изменением № 1 «Термопреобразователи сопротивления ТПС Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «26» марта 2020 г.
Основные средства поверки:
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2, 2-й разряд;
-
- термостат переливной прецизионный ТПП-2.1;
-
- измеритель температуры многоканальный прецизионный МИТ 8.03
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТПСГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) - Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
Технические условия ТУ 4211-042-39375199-17 «Термопреобразователи сопротивления из платины и меди»
ИзготовительОбщество с ограниченной ответственностью Научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)
ИНН 1832009720
Адрес: 426006, РФ, УР, г. Ижевск, проезд Дерябина, 2/52
Тел. +7 (3412) 918-650
E-mail: info@vakuummash.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В.Кулешов
М.п.
«28» августа 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ28 августа 2020 г.
№ И55
Москва
О переоформлении свидетельства об утверждении типа средства измерений №70451 «Термопреобразователи сопротивления ТПС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО НПО «Вакууммаш» от 27 марта 2020 г. № 006 и № 005, приказываю:
-
1. Внести изменения в описание типа на Термопреобразователи сопротивления ТПС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71718-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП-016/11-2017 с изменением №1 «Термопреобразователи сопротивления ТПС. Методика поверки» и распространить действие документа на Термопреобразователи сопротивления ТПС.
-
3. Переоформить свидетельство об утверждении типа №70451 «Термопреобразователи сопротивления ТПС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71718-18, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
/------------------------------
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
X_____—______
