МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 июля 2021 г.

Москва

О внесении изменений в сведения об утверяаденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской <1>е^рацйИ₁Ш„2Д<ШУг6В_гЖ9_1О&ийк^Я9⁶•

  собой.

• 5. Контроль за испол!                                   ^за

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

X____________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1287

Лист № 1 Регистрационный № 69675-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой)

Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой) (далее - счетчики) предназначены для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 90) °С имеют корпус красного цвета или наклейку красного цвета, или красное зажимное кольцо; счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 40) °С имеют корпус синего цвета или наклейку синего цвета, или синее зажимное кольцо.

Счетчики, имеющие механизм, через который протекает жидкость, обозначаются буквой «М» и являются мокроходными. Счетчики, имеющие изолированный от воды счетный механизм, называются сухоходными и выпускаются без дополнительных обозначений.

Счетчики выпускаются в 6 модификациях в зависимости от диаметра условного прохода (ДУ): ЭКОМЕРА-15, ЭКОМЕРА-20, ЭКОМЕРА-25, ЭКОМЕРА-32, ЭКОМЕРА-40 и ЭКОМЕРА-50 (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм).

В зависимости от положения при установке (вертикальное или горизонтальное) счетчики имеют метрологический класс А или В по ГОСТ Р 50193-92.

Счетчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм³/имп.

При оснащении счетчика импульсными датчиками в обозначении счетчика появляется буква «И».

Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «ЭКОМЕРА».

Счетчики с неразборным зажимным кольцом не пломбируются, с разборным зажимным кольцом - пломбируются на кольце.

Конструкцией счетчиков не предусмотрена возможность нанесения знака поверки.

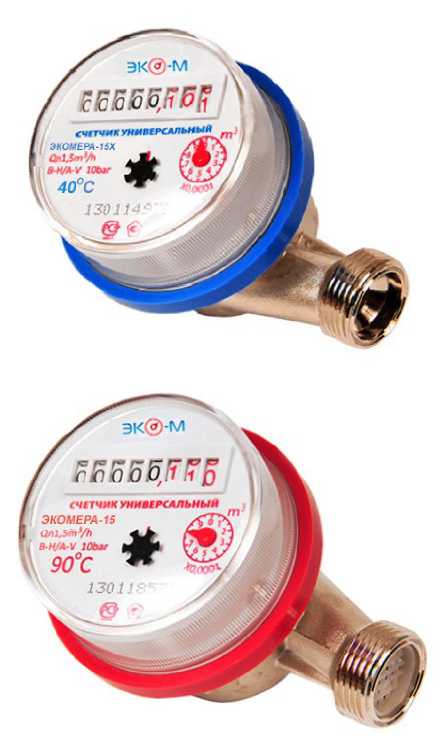

Рисунок 1 - Общий вид счетчиков (ЭКОМЕРА-15)

место пломбирования

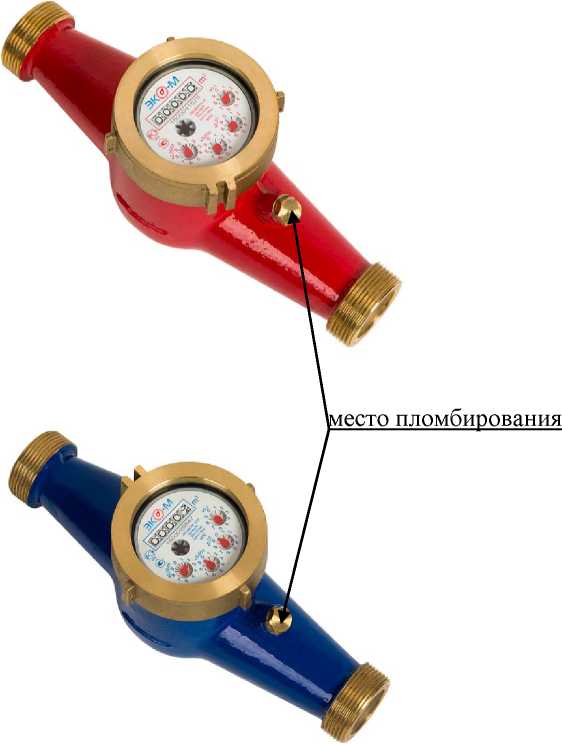

Рисунок 3 - Общий вид счетчиков (ЭКОМЕРА-20)

место пломбирования

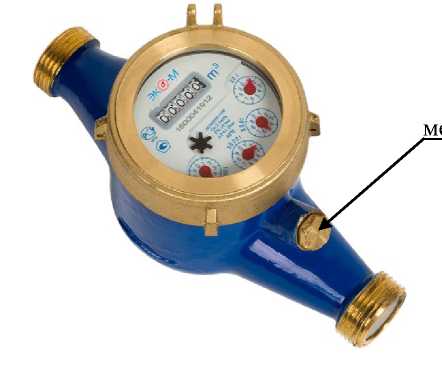

Рисунок 5 - Общий вид счетчиков (ЭКОМЕРА-25)

место пломбирования

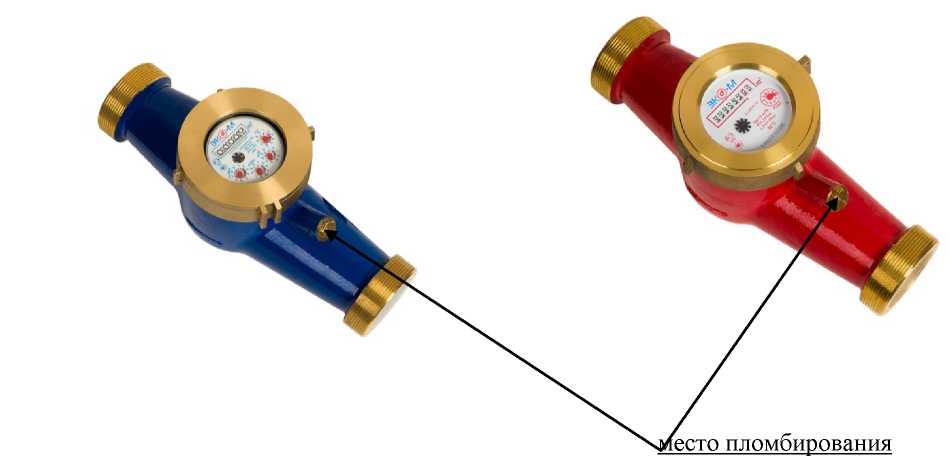

Общий вид счетчиков (ЭКОМЕРА-40)

есто пломбирования

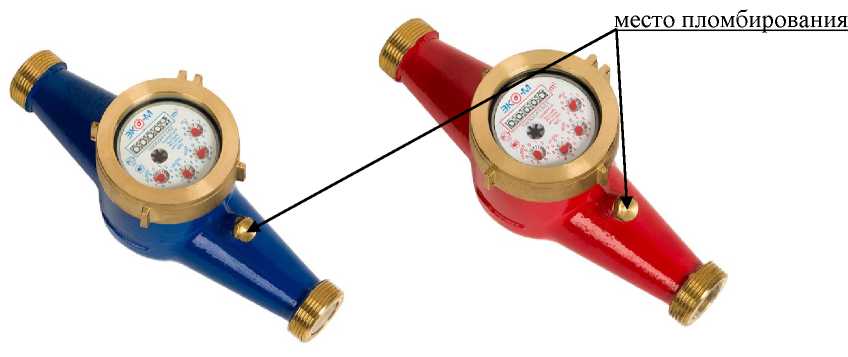

Рисунок 8 - Общий вид счетчиков (ЭКОМЕРА-50)

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

приведены в разделе 4 «Устройство и принцип работы» паспорта.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

МИ 1592-2015 ГСИ. Счетчики воды. Методика поверки

ТУ 4213-002-42847680-2017 Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой). Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1287

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
