УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1589
Лист № 1 Регистрационный № 20051-00 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы лабораторные цифровые для определения показателя белизны муки РЗ-БПЛ-ЦМ
Назначение средства измеренийПриборы лабораторные цифровые для определения показателя белизны муки РЗ-БПЛ-ЦМ (далее по тексту - прибор) предназначены для измерения показателя белизны муки (зонального коэффициента отражения) в диапазоне длин волн Xmax =540+0-i5 нм, выделяемом светофильтром с длиной волны в максимуме пропускания и шириной полосы пропускания на уровне
0,5До,5=70 нм.
Приборы применяются для контроля показателя белизным муки в соответствии с требованиями ГОСТ 26361-2013 «Мука. Метод определения белизны» на предприятиях мукомольной и хлебопекарной промышленности.
Описание средства измеренийПринцип действия прибора основана линейном преобразовании фотоприемником величины светового потока, отраженного от поверхности контролируемого продукта (муки, крупки и т.д.) в электрический сигнал.
Сигнал с фотоприемника после усиления и обработки выводится на цифровой индикатор. Обработку текущей информации и управление работой прибора осуществляет встроенная измерительно-вычислительная система.
Конструктивно прибор выполнен в виде двух блоков: головки измерительной со столиком и блока регистрации питания.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке методом термотрансферной печати и имеет цифровое обозначение.

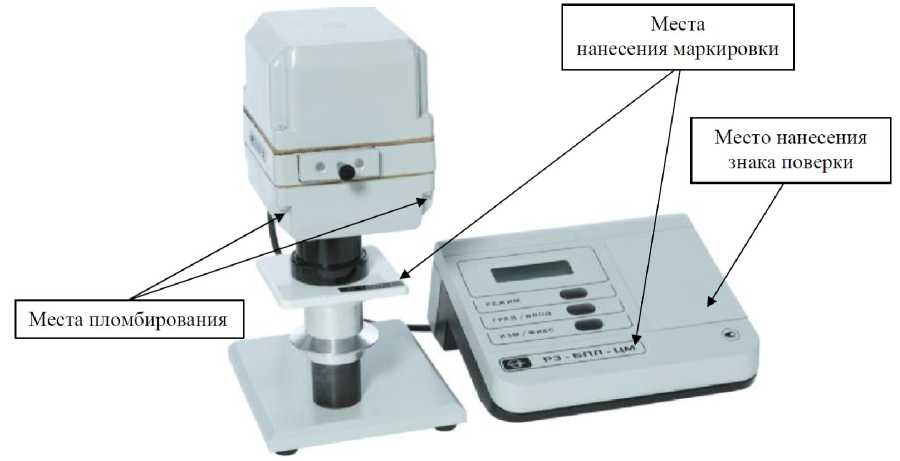

Общий вид приборов лабораторных цифровых для определения показателей белизны муки РЗ-БПЛ-ЦМ с обозначением мест нанесения маркировки, знака поверки и пломбирования представлен на рисунке 1.
Места
нанесения маркировки
Место нанесения
знака поверки
Места пломбирования
Рисунок 1 - Общий вид приборов лабораторных цифровых для определения показателей
белизны муки РЗ-БПЛ-ЦМ.
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений показателя белизны коэффициента отражения), % |
(зонального |
от 50 до 100 |
|
Диапазон измерения показателя белизны в единицах условной шкалы, у.е. |
от 0 до 100 | |
|
Предел допускаемой систематической составляющей основной абсолютной погрешности измерения показателя белизны (зонального коэффициента отражения), % |
1 | |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей основной абсолютной погрешности измерения показателя белизны (зонального коэффициента отражения), % |
0,2 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не менее |
8 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Масса, кг, не более
|
2,5 0,8 |
|
Габаритные размеры (высотахширинахдлина), мм, не более
|
160х130х265 195x175x85 |
|
Полный средний срок службы, лет, не менее |
10 |
|
Наработка на отказ, ч, не менее |
2500 |
|
Параметры электрического питания:
|
220+22 50+0,5 |
|
Условия эксплуатации:
|
от +10 до +35 от 50 до 80 |
Наносится на лицевую панель блока регистрации питания фото путем и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок регистрации питания |
БШ5.087.439 |
1 шт. |
|
Головка измерительная со столиком |
БШ5.994.119 |
1 шт. |
|
Упаковка |
БШ4.170.782 |
1 шт. |
|
Комплект сменных частей и принадлежносте | ||
|
Светофильтр в оправе №1 |
БШ5.9.941.259 |
1 шт. |
|
Сито |
БШ6.437.174 |
1 шт. |
|
Пластина калибровочная № 1 |
БШ6422.091 |
1 шт. |
|
Пластина калибровочная №4 |
БШ6422.091-02 |
1 шт. |
|
Приспособление для юстировки лампы |
БШ5.937.335 |
1 шт. |
|
Кювета для муки |
БШ7.249.107 |
6 шт. |
|
Палочка уплотнительная |
БШ8.148.009 |
1 шт. |
|
Ложка из нержавеющей стали столовая |
- |
1 шт. |
|
Кисть художественная плоская КХП 16 |
- |
1 шт. |
|
Комплект запасных частей | ||
|
Стекло предметное |
БШ7.241.011 |
3 шт. |
|
Лампа СМН6-150 |
- |
4 шт. |
|
Розетка РШ-ц-20-0-01-10/250 |
- |
1 шт. |
|
Документация | ||
|
Руководство по эксплуатации (с методикой поверки) |
БШ2.850.228 РЭ |
1 экз. |
|
Паспорт |
БШ2.850.228 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации п.2.4
Нормативные и технические документы, устанавливающие требования к приборам лабораторным цифровым для определения показателей белизны муки РЗ-БПЛ-ЦМГОСТ 26361-13 Мука. Метод определения белизны
Приказ Росстандарта от 27.11.2018 № 2516 Об утверждении государственной поверочной схемы для средств измерений координат цвета и координат цветности, белизны, блеска
БШ2.850.228 ТУ Прибор лабораторный цифровой для определения показателя белизны мука РЗ-БПЛ-ЦМ. Технические условия
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1589
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Приборы лабораторные цифровые для определения показателя белизны муки |
РЗ-БПЛ-ЦМ |
20051-00 |
Открытое акционерное общество «Загорский оптикомеханический завод» (ОАО «ЗОМЗ»), г. Сергиев Посад |
Акционерное общество «Загорский оптикомеханический завод» (АО «ЗОМЗ»), г. Сергиев Посад |
Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»), г. Сергиев Посад | ||
