МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

21 декабря 2016 г.

Москва

О внесении изменений в описание типа на плотномеры портативные DM-230.1A и DM-230.2A

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «ЛЕМИС Восток» от 24 октября 2016 г. № 691 приказываю:

• 1. Внести изменения в описание типа на плотномеры портативные DM-230.1 А и DM-230.2A, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51123-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  Заместитель Руководителя

  Голубев

Подлинник электронного

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «21» декабря 2016 г. № 193 8

Изменения в описание типа на плотномеры портативные DM-230.1A и DM-230.2A

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры портативные DM-230.1A и DM-230.2A

Плотномеры портативные DM-230.1A и DM-230.2A (далее плотномеры) предназначены для измерения плотности и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) и в отобранных пробах.

Принцип действия плотномеров - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, погруженного в жидкость от плотности измеряемой жидкости. Конструктивно плотномеры состоят из датчика плотности-температуры DS200 и электронного блока. Датчик плотности-температуры имеет корпус из нержавеющей стали цилиндрической формы и предназначен для непосредственного погружения в исследуемую жидкость. Для измерения температуры жидкости в датчик встроен преобразователь температуры Pt-1000. Обработку измерительной информации поступающей от датчика DS200 выполняет электронный блок. Для визуального считывания измеренных значений плотности и температуры, а также вывода измерительной и настроечной информации электронные блоки плотномеров имеют встроенный пыле-влагонепроницаемый светодиодный дисплей. Управление плотномером осуществляется посредством кнопок, расположенных на лицевой панели корпуса электронного блока. Электронные блоки плотномеров имеют встроенные Bluetooth приемопередатчики для беспроводного обмена данными с персональным компьютером или портативным принтером. По запросу беспроводные Bluetooth приемопередатчики могут быть заменены на проводные USB приемопередатчики для обмена данными с персональным компьютером. Плотномеры имеют функцию коррекции показаний плотности жидкости от ее вязкости, основанную на фазовой модуляции возбуждающей частоты колебаний чувствительного элемента. Плотномеры являются виброустойчивыми и могут применяться на подвижных средствах.

Плотномеры выпускаются в 2-х модификациях:

• - плотномеры портативные DM-230.1A предназначены для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах, ж/д и авто цистернах или в отобранных пробах. Электронный блок соединен с датчиком плотности-температуры гибким кабелем круглого сечения. Электропитание датчика плотности-температуры DS-200 осуществляется от встроенного аккумулятора электронного блока. В момент измерений датчик плотности-температуры DS200 погружается в исследуемую жидкость на заданную глубину, электронный блок для обработки и индикации измерительной информации находится в руках у оператора;

• - плотномеры портативные DM-230.2A предназначены для измерения плотности и температуры жидкости в вертикальных и горизонтальных резервуарах на глубине до 30 метров. В комплект плотномеров входит датчик плотности-температуры и электронный блок датчика плотности-температуры соединенный с датчиком гибким кабелем плоского сечения с метрической разметкой. Электронный блок датчика плотности-температуры конструктивно объединен в одном корпусе с устройством крепления плотномера на горловину люка резервуара, устройством намотки кабеля на барабан и кожухом для защиты датчика плотности-температуры при транспортировке плотномера. В момент измерений корпус электронного блока датчика плотности-температуры крепится на горловину люка резервуара, датчик плотности-температуры DS200 погружается в исследуемую жидкость на заданную глубину.

Общий вид плотномеров портативных DM-230.1A и DM-230.2A и обозначение места нанесения знака поверки представлены на рисунках 1-4.

Пломбировка корпуса плотномеров для предотвращения несанкционированного доступа не предусмотрена.

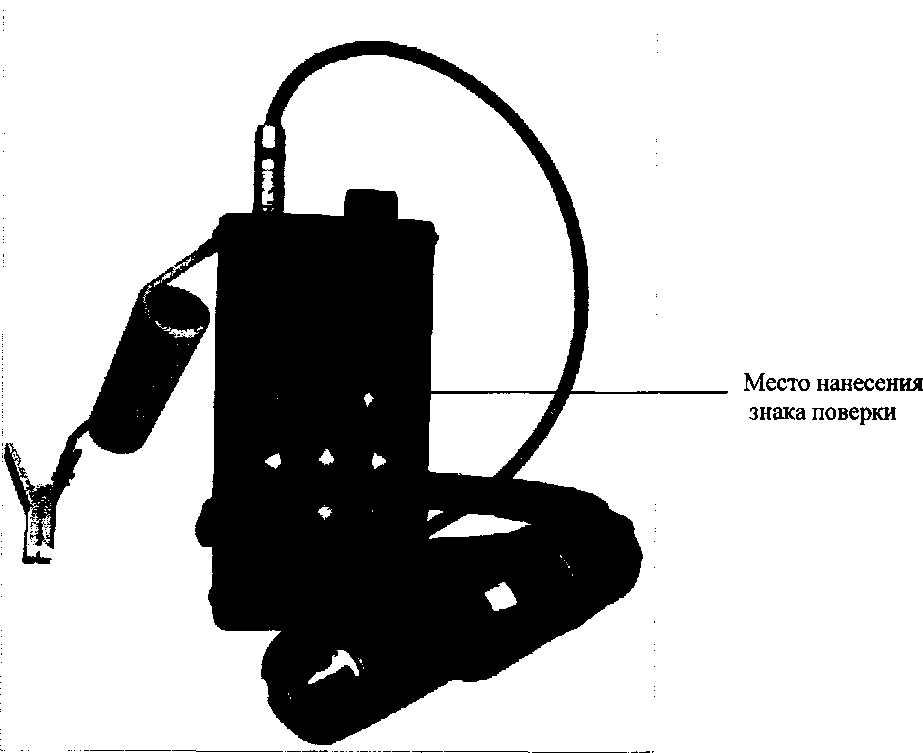

Рисунок 1 - Общий вид плотномеров DM-230.1 А с жидкокристаллическим дисплеем и обозначение места нанесения знака поверки.

Bluetooth канал

Место нанесения знака поверки

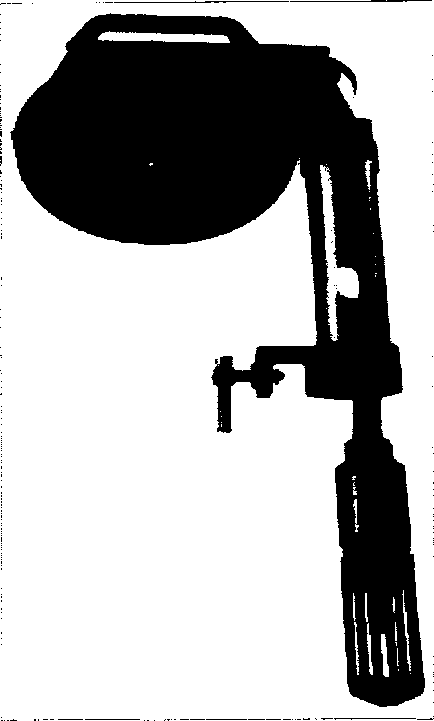

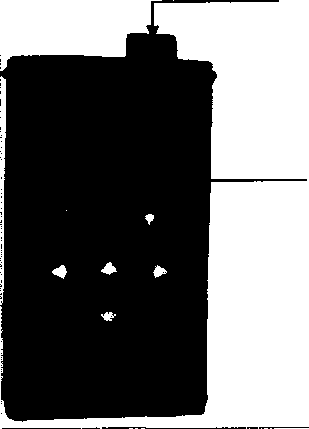

Рисунок 2 - Общий вид плотномеров DM-230.2A с жидкокристаллическим дисплеем и обозначение места нанесения знака поверки.

Рисунок 3 - Общий вид плотномеров DM-230.1 А со светодиодным дисплеем и обозначение места нанесения знака поверки.

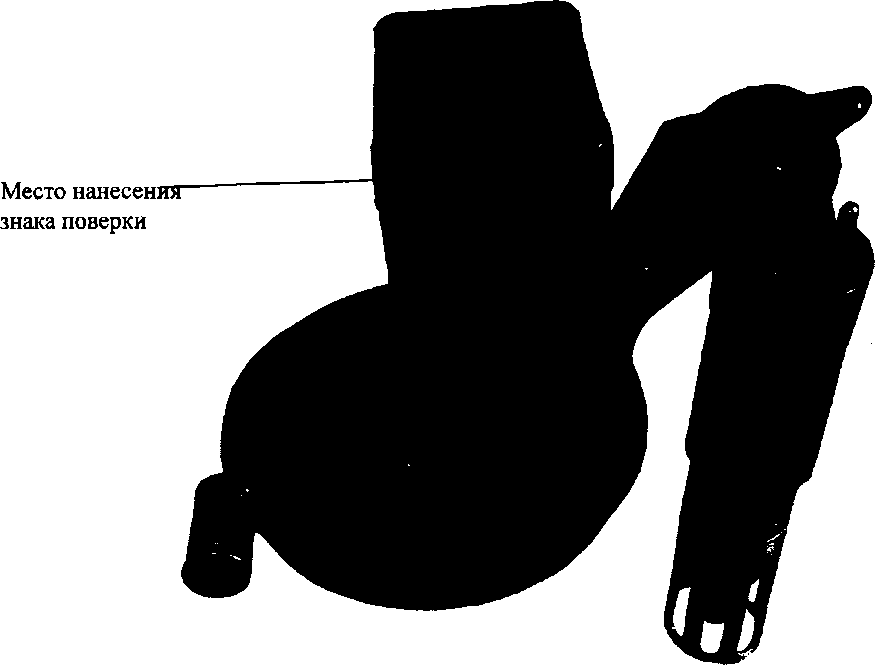

Рисунок 4 - Общий вид плотномеров DM-230.2A со светодиодным дисплеем и обозначение места нанесения знака поверки.

Плотномеры портативные DM-230.1A и DM-230.2A имеют встроенное программное обеспечение.

Встроенное программное обеспечение предназначено для просмотра и изменения настроечных параметров плотномера, просмотра результатов измерений в реальном времени на дисплее при проведении измерений, сохранения результатов измерений, просмотра памяти данных, а также передачи данных на внешнее устройство посредством Bluetooth или USB канала. Кроме этого встроенное программное обеспечение имеет функции приведения измеренных значений плотности нефти и нефтепродуктов к стандартной температуре 15 °C, 20 °C или другой заданной температуре в соответствии с таблицами ASTM 1250 и определения объемных долей спирта в водно-спиртовых растворах.

Программное обеспечение записывается на заводе изготовителе и не может быть изменено потребителем. Идентификация версии встроенного программного обеспечения потребителем возможна при входе в раздел <Меню> программного обеспечения плотномеров в подразделе "Настройки > Версия прибора".

Плотномеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты программного обеспечения от непреднамеренных или преднамеренных изменений соответствует уровню «средний» в соответствии с п. 4.5 Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные для встроенного программного обеспечения приведены в таблице 1.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик корпуса плотномеров и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений (модификация DM-230.1А)

Таблица 5 - Комплектность средства измерений (модификация DM-230.2A)

осуществляется по документу МП 2302-0061-2012 «Плотномеры портативные DM-230 с датчиками DS-200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.05.2012 г.

Основные средства поверки:

• - измеритель плотности жидкости вибрационный ВИП-2МР, регистрационный номер 27163-09, пределы абсолютной погрешности измерений плотности ±0,1 кг/м³;

• - термометр лабораторный электронный ЛТ-300, регистрационный номер 45379-10, пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °C.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус плотномеров, как указано на рисунках 1-2. В случае, если условия эксплуатации не позволяют нанести знак поверки на корпус плотномеров, знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационных документах.

ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь i

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Техническая документация АО «LEMIS Baltic»

Акционерное общество АО “LEMIS Baltic”, Латвия

Адрес: Ganibu dambis 26, Riga LV-1005, LATVIJA

Per.№ LV40003452239

Тел..: (+371) 6 738 3223

Факс: (+371) 6 738 3270

E-mail: info@lemis-process.com

www.lemis-baltic.ru

Общество с ограниченной ответственностью «ЛЕМИС Восток»

(ООО «ЛЕМИС Восток»)

ИНН 7724732996

Адрес: 129626, г. Москва, 1-й Рижский пер., д. 6, стр. 1

Тел: :+7 (495) 225 98 60,

E-mail: info@lemis-baltic.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
