№2311 от 27.09.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 116934
О переоформлении свидетельства об утверждении типа средства измерений № 53426/1 "Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2311 от 27.09.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 сентября 2019 г. № 2311
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53426/1 «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ИРАМ» от 17 июля 2019 г. № 39-07 приказываю:
-
1. Внести изменения в описание типа на станции комплексные радиотехнические аэродромные метеорологические КРАМС-4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16175-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 53426/1 «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 16175-13, в связи с внесением изменений в методику поверки.
-
3. Установить методику поверки по документу МП 2551-0105-2013
с изменением № 1 «ГСИ. Станции комплексные радиотехнические
аэродромные метеорологические КРАМС-4. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 13 июня 2019 г., и распространить действие документа на станции комплексные радиотехнические аэродромные метеорологические КРАМС-4, находящиеся в эксплуатации.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С .С .Г о лу бев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: голубее Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2019 г. № 2311
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4 Назначение средства измеренийСтанции комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее станции КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков.
Описание средства измеренийПринцип действия станций КРАМС-4 основан на дистанционном измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральное устройство, где результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются и формируются метеорологические сообщения.
Конструктивно станции КРАМС-4 построены по модульному принципу.
Станции КРАМС-4 состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования. Общий вид станций КРАМС-4 представлен на рисунке 1.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.
Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи, размещенных совместно с первичными измерительными преобразователями метеорологических параметров.
Модуль центрального устройства состоит из ПЭВМ, линий связи, модемов, автономного программного обеспечения (ПО «RU.HTAB.00005-02») и вспомогательного коммуникационного оборудования, размещенных в помещении служб метеорологического обеспечения аэродромов.
Станции КРАМС-4 выпускаются в трех модификациях КРАМС-4, КРАМС-4.01, КРАМС-4.02. Модификации отличаются максимальным количеством измерительных каналов, и схемой монтажа (таблица 1).
Таблица 1 - модификации станции КРАМС-4
|
Модификация |
КРАМС-4 |
КРАМС-4.01 |
КРАМС-4.02 |
|
Максимальное количество измерительных каналов |
96 |
32 |
16 |
Станции КРАМС-4 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов зависит от типа аэродрома (вертодрома), количества взлётно-посадочных полос (однополосные, двух- и трех- полосные). Количество измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре.
Станции КРАМС-4 работают непрерывно (круглосуточно), сообщения о проведенных измерениях переда ются через определенные временные интервалы или по запросу. Для обмена информацией станции КРАМС-4 имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

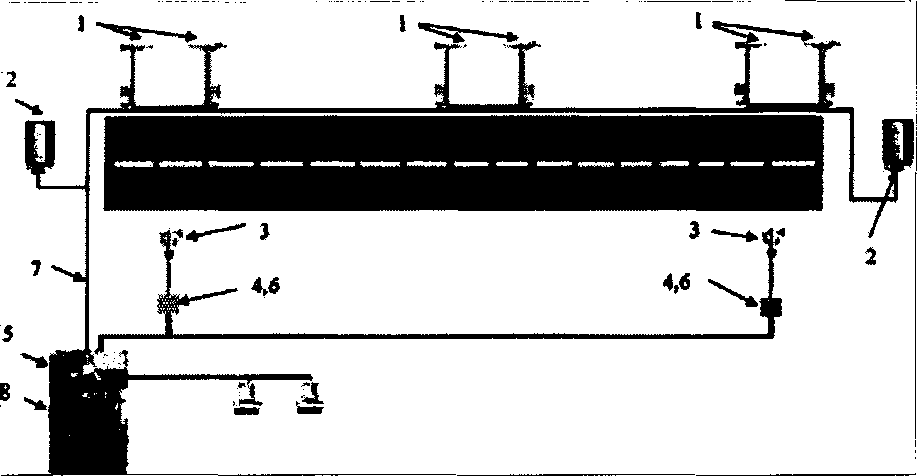

Рисунок 1 - Общий вид станции КРАМС-4,
1 - преобразователи метеорологической оптической дальности, 2 - преобразователи высоты облаков, 3 - преобразователи скорости и направления воздушного потока, 4 - преобразователи температуры и влажности воздуха, 5 - модуль центрального устройства, 6 - модуль преобразователей измерительных, 7 - линии связи, 8 - преобразователи атмосферного давления.
Измерительные каналы станции КРАМС-4 комплектуются первичными измерительными преобразователями из таблицы 2.
Таблица 2 - Перечень первичных измерительных преобразователей метеорологических параметров станции КРАМС-4
|
Наименование канала измерений |
Первичные измерительные преобразователи |
|
Канал измерений влажности и температуры воздуха |
HMP45D НМР155 |
|
Канал измерений атмосферного давления |
РМТ16А РТВ200 РТВЗЗО БРС-1М-1 |
|
Канал измерений скорости воздушного потока |
WAA151/252 WMT700 WM30 ИПВ-01 Ветромер-1 |
|
Канал измерений направления воздушного потока |
WAV151/252 WMT700 WM30 ИПВ-01 Ветромер-1 |
|
Канал измерений высоты облаков |
CL31 СТ25К ДВО-2 РВО-5 Пеленг СД-02-2006 |
|
Канал измерений метеорологической оптической дальности |
LT31 MITRAS FD12/FD12P FS11 PWD ФИ-3 ИМДВ-01 |
|
Канал измерений количества осадков |
RG13/RG13H Pluvio2 |
Станции КРАМС-4 имеют автономное программное обеспечение «RU.HTAB.00005-02», которое является полностью метрологически значимым. Автономное ПО «RU.HTАВ.00005-02» обеспечивает прием, обработку, отображение, анализ и архивирование результатов измерений, создание метеорологических сообщений, проверку состояния систем.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.HTAB.00005-02 | |
|
Номер версии (идентификационный номер) ПО |
Krams.exe |
не ниже 13.01 |
|
Port.exe |
не ниже 13.01 | |
|
Priem4.exe |
не ниже 13.01 | |
|
TelgEdit.exe |
не ниже 13.01 | |
|
View arx.exe |
не ниже 13.01 | |
|
AB6.exe |
не ниже 13.01 | |
|
View sens.exe |
не ниже 13.01 | |
|
Sens arx.exe |
не ниже 13.01 | |
|
Diag.exe |
не ниже 13.01 | |
|
Graphics.exe |
не ниже 13.01 | |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C (HMP45D) |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±(0,2+0,01 At)* |
|
Диапазон измерений относительной влажности воздуха, % (HMP45D) |
от 0,8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90 % включ.; -в диапазоне св. 90 % до 100 % |
±4 ±5 |
|
Диапазон измерений температуры воздуха, °C (НМР155) |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: -в диапазоне от минус 50 до 20 °C включ.; -в диапазоне св. 20 до 60 °C |
±(0,226-0,00281)* ±(0,055+0,00571)* |
|
Диапазон измерений относительной влажности воздуха, % (НМР155) |
от 0,8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90 % включ.; |
±4 |
|
-в диапазоне св. 90 % до 100 % |
±5 |
|
Диапазон измерений атмосферного давления (РТВ200), гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,15-0,45 |
|
Диапазон измерений атмосферного давления (РТВЗЗО), гПа |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,15-0,45 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления (РМТ16А), гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
|
Диапазон измерений атмосферного давления (БРС-1М-1), гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,33 |
|
Диапазон измерений скорости воздушного потока (ИПВ-01), м/с |
от 0,5 до 60 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной в диапазоне от 0,5 до 6 м/с включ., м/с; -относительной в диапазоне свыше 6 до 60 м/с, % |
±0,5 ±5 |
|
Диапазон измерений направления воздушного потока (ИПВ-01), градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус: -в диапазоне от 0,5 до 1 м/с включ.; -в диапазоне св. 1 до 60 м/с |
±10 ±3 |
|
Диапазон измерений скорости воздушного потока (WAA151/252), м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,4 ± 0,035 V)* |
|
Диапазон измерений направления воздушного потока (WAV151/252), градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Диапазон измерений скорости воздушного потока (WM30), м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
□(0,5±0,04V)* |
|
Диапазон измерений направления воздушного потока (WM30), градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
□3 |
|
Диапазон измерений скорости воздушного потока (WMT700), м/с |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
□(0,5±0,04V)* |
|
Диапазон измерений направления воздушного потока (WMT700), градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
□3 |
|
Диапазон измерений скорости воздушного потока (Ветромер-1), м/с |
от 0,7 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,05 V)* |
|
Наименование характеристики |
Значение |
|
Диапазон измерений направления воздушного потока (Ветромер-1), градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
□3 |
|
Диапазон измерений высоты облаков (СТ25К), м |
от 15 до 7500 |
|
Пределы допускаемой абсолютной погрешности измерений высоты облаков, м |
±(7,50 = 0,02 h)* |
|
Диапазон показаний высоты облаков (CL31), м |
от 10 до 7500 |
|
Диапазон измерений высоты облаков (CL31), м |
от 10 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков:
|
±10 ±10 |
|
Диапазон измерений высоты облаков (РВО-5), м |
от 15 до 3000 |
|
Пределы допускаемой погрешности измерений высоты облаков: -абсолютной, в диапазоне от 15 до 100 м включ., м; -относительной, в диапазоне св. 100 до 3000 м,% |
±10 ±10 |
|
Диапазон измерений высоты облаков (ДВО-2), м |
от 15 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков, м: -абсолютной в диапазоне от 15 до 100 м включ., м; -относительной в диапазоне св. 100 до 2000 м, % |
±10 ±10 |
|
Диапазон показаний высоты облаков (Пеленг СД-02-2006), м |
от 15 до 7000 |
|
Диапазон измерений высоты облаков (Пеленг СД-02-2006), м |
от 15 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков:
|
±10 ±10 |
|
Диапазон измерений метеорологической оптической дальности (LT31), м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 2000 м включ.; |
±5 |
|
-в диапазоне св. 2000 до 4500 м включ.; |
±10 |
|
-в диапазоне св. 4500 до 6500 м включ.; -в |
±15 |
|
диапазоне св. 6500 до 10000 м. |
±20 |
|
Диапазон измерений метеорологической оптической дальности (MITRAS), м |
от 10 до 8000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 2000 м включ.; |
±5 |
|
-в диапазоне св. 2000 до 4500 м включ.; |
±10 |
|
-в диапазоне св. 4500 до 6500 м включ.; -в |
±15 |
|
диапазоне св. 6500 до 8000 м. |
±20 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений метеорологической оптической дальности (ФИ-3), м |
от 60 до 8000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 60 до 200 м включ.; -в диапазоне св. 200 до 400 м включ.; -в диапазоне св. 400 до 1500 м включ.; - в диапазоне св. 1500 до 3000 м включ.; - в диапазоне св. 3000 до 8000 м. |
±15 ±10 ±7 ±10 ±20 |
|
Диапазон измерений метеорологической оптической дальности (FD12/FD12P), м |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 50000 м; |
±10 ±20 |
|
Диапазон измерений метеорологической оптической дальности (FS11), % |
от Одо 100 |
|
Пределы допускаемой абсолютной погрешности измерений метеорологической оптической дальности, % |
±5 |
|
Диапазон измерений метеорологической оптической дальности (PWD), % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений метеорологической оптической дальности, % |
±5 |
|
Диапазон измерений коэффициента направленного пропускания (ИМДВ-01), % |
от 1 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента направленного пропускания, % |
±1 |
|
Диапазон измерений количества осадков (RG13/RG13H), мм |
от 0,2 до 9999 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(0,5+0,2/М)* |
|
Диапазон измерений количества осадков (Pluvio2), мм |
от 0 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±1 |
|
*где: At- абсолютное значение разницы между температурой анализируемой среды и +20 °C, t - температура окружающей среды, °C, V-измеренная скорость воздушного потока, м/с, h -измеренная высота облаков, м, М - измеренная величина осадков, мм | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
-напряжение переменного тока, В |
220П22 |
|
-частота переменного тока, Гц |
5001 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | ||||||
|
Потребляемая мощность, В А, не более |
КРАМС-4 |
КРАМС-4.01 |
КРАМС-4.02 | ||||
|
2500 |
1800 |
1600 | |||||
|
Условия эксплуатации центрального устройства: -температура воздуха, DC -относительная влажность воздуха,□□ -атмосферное давление, гПа |
от +5 до +35 от 20 до 90 от 800 до 1100 | ||||||
|
Габаритные размеры, масса |
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более |
диаметр , мм, не более |
масса, кг, не более | ||
|
Измерители влажности и температуры HMP45D |
— |
— |
235 |
24 |
0,35 | ||
|
Измерители влажности и температуры НМР155 |
— |
— |
235 |
24 |
0,18 | ||
|
Преобразователи скорости воздушного потока WAA151/252 |
— |
— |
240/270 |
90/90 |
0,57/0,85 | ||
|
Преобразователи направления воздушного потока WAV 151/252 |
— |
— |
240/260 |
90/90 |
0,57/0,80 | ||
|
Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 |
250 |
350 |
285 |
2,00 | |||
|
Преобразователи скорости и направления воздушного потока WM30 |
— |
— |
300/355 |
90/90 |
0,66/0,85 | ||
|
Анеморумбометры «Ветромер-1»: Преобразователь скорости и направления воздушного потока Пульт дистанционный Блок питания |
410 240 110 |
240 130 75 |
460 50 75 |
— |
2 0,3 0,5 | ||
|
Измерители параметров ветра ИПВ-01 |
— |
— |
500 |
300 |
2,50 | ||
|
Датчики давления РМТ16А |
82 |
25 |
14 |
— |
0,9 | ||
|
Барометры цифровые серии РТВ200 |
120 |
145 |
65 |
— |
950 | ||
|
Барометры цифровые РТВЗЗО |
183 |
116 |
77 |
— |
1,5 | ||
|
Барометры рабочие сетевые БРС-1М-1 |
205 |
180 |
65 |
2,0 | |||
|
Измерители высоты облаков CL31 |
245 |
220 |
1190 |
— |
18,5 | ||
|
Измерители облачности Пеленг СД-02-2006 |
1300 |
700 |
350 |
— |
50,0 | ||
|
Датчики высоты облаков СТ25К |
378 |
447 |
1335 |
— |
18,5 | ||
|
Измерители высоты облаков ДВО-2: Приемник Передатчик Блок измерительный Пульт дистанционный |
610 |
570 |
600 |
70,0 | |||
|
610 |
570 |
600 |
— |
70,0 | |||
|
490 |
495 |
170 |
— |
9,0 | |||
|
240 |
190 |
90 |
— |
3,5 | |||
|
Регистраторы высоты облаков РВО-5: Приемник |
540 |
740 |
530 |
— |
30,0 | ||
|
Передатчик Блок сопряжения Пульт дистанционный |
540 |
675 |
530 |
— |
33,0 |
|
275 |
330 |
40 |
— |
10,0 | |
|
250 |
250 |
80 |
— |
2,0 | |
|
Трансмиссометры LT31 Приемник Передатчик |
1022 |
420 |
2685 |
85,0 | |
|
1022 |
420 |
2685 |
— |
82,0 | |
|
Трансмиссометры MITRAS Приемник Передатчик |
980 |
225 |
390 |
35,0 | |
|
980 |
225 |
390 |
— |
35,0 |
Продолжение таблицы 5
|
Габаритные размеры, масса |
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более |
диаметр, мм, не более |
масса, КГ, не более |
|
Измерители дальности видимости ФИ-3 Блок фотометрический |
240 |
270 |
820 |
- |
16,0 |
|
Блок отражательный |
210 |
215 |
500 |
— |
7,0 |
|
Блок индикации Шит сетевой |
185 |
85 |
220 |
— |
2,5 |
|
180 |
220 |
120 |
— |
5,0 | |
|
Измерители метеорологической дальности видимости ИМДВ-01 : Излучатель |
1186 |
370 |
1548 |
53,0 | |
|
Приемник Блок электроники |
1186 |
370 |
1548 |
— |
53,5 |
|
255 |
386 |
470 |
— |
15,5 | |
|
Блок сопряжения |
265 |
186 |
94 |
— |
0,9 |
|
Блок управления и индикации |
330 |
275 |
40 |
— |
10,0 |
|
Нефелометры FD12/FD12P |
980 |
1650 |
2100 |
— |
20,0 |
|
Нефелометры FS11 |
- |
900 |
2800 |
— |
37,0 |
|
Нефелометры PWD |
404 |
695 |
199 |
— |
3,0 |
|
Осадкомеры RG13/RG13H |
— |
390 |
300 |
2,5 | |
|
Датчики атмосферных осадков Pluvio2 |
— |
— |
850 |
480 |
15 |
|
Преобразователи измерительные: QML201; |
191 57 |
96 |
54 |
0,5 | |
|
WT500; |
207 |
125 |
80 |
— |
0,4 |
|
QLI50 |
138 |
62 |
— |
1,2 | |
|
Общая масса станции, кг КРАМС-4 |
686 | ||||
|
КРАМС-4.01 |
680 | ||||
|
КРАМС-4.02 |
181 | ||||
|
Средняя наработка на отказ, ч |
10000 | ||||
|
Срок службы, лет |
10 | ||||
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийТаблица 6 - Комплектность станции КРАМС-4
|
Наименование |
Обозначение |
Количество |
|
Станция комплексная радиотехническая аэродромная метеорологическая |
КРАМС-4 |
1 шт. |
|
Модуль центрального устройства в составе:* Шкаф телекоммуникационный стандарта 19” Устройство бесперебойного питания Мультиплексор Концентратор сетевой Средство регистрации. Принтер |
1 шт. |
продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
ПЭВМ в составе:
Адаптер телеграфный Блок модемный Модем для связи со средствами отображения |
1 шт. |
|
Модуль измерительный в составе:* Измеритель влажности и температуры HMP45D Измеритель влажности и температуры НМР155 Датчик давления РМТ16А/ Барометр цифровой серии РТВ200 Барометр цифровой РТВЗЗО/ Барометр рабочий сетевой БРС-1М-1 Преобразователь скорости воздушного потока WAA151/252 Преобразователь направления воздушного потока WAV151/252 Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 Преобразователь скорости и направления воздушного потока WM30 Измеритель параметров ветра ИПВ-01 Анеморумбометр Ветромер-1 Измеритель высоты облаков CL31 Датчик высоты облаков СТ25К Датчик высоты облаков ДВО-2 Регистратор высоты облаков РВО-5 Измеритель облачности Пеленг СД-02-2006 Осадкомер RG13/RG13 Н Датчик атмосферных осадков Pluvio2 Трансмиссометр LT31 Трансмиссометр MITRAS Нефелометр FD12P Нефелометр FS11 Нефелометр PWD Измеритель дальности видимости (фотометр импульсный) ФИ-3 |
1 шт. | |
|
Модуль преобразователей измерительных в составе:* Преобразователь измерительный WT500 Преобразователь измерительный QML201 Преобразователь измерительный QLI50 |
1 шт. | |
|
Специальное программное обеспечение ПО |
RU.HTAB.00005-02 |
1 экз. |
|
Руководство по эксплуатации |
ИТАВ .416311.005 РЭ |
1 экз. |
|
Методика поверки |
МП 2551-0105-2013 с изменением №1 |
1 экз. |
* Модуль центрального устройства, модуль измерительный, модуль преобразователей измерительный комплектуются по заказу
Поверкаосуществляется по документу МП 2551-0105-2013 с изменением №1 «ГСИ. Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4», утвержденному ФГУП «ВНИИМ им, Д.И.Менделеева» 13.06,2019.
Основные средства поверки:
Государственный специальный эталон единицы скорости воздушного потока ГЭТ 1502012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата к=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ±0,5 градуса;
Комплекты имитаторов КИ-01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53123-13;
Термостат Quick Cal, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20509-06;
Термометр эталонный ЭТС-100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10;
Калибратор влажности НМК15, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18636-04;
Барометр образцовый переносной БОП-1М, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26469-17;
Комплект поверочный FDA12, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52372-13;
Комплект поверочный FSA11, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46679-11;
Комплект поверочный PWA11, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48273-11;
Комплект нейтральных светофильтров LTOF111, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35706-07;
Комплект нейтральных светофильтров MITRAS LP, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22910-02;
Линия задержки ЛЗТ-З, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70116-17;
Линия задержки ЛЗТ-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 47457-11;
Дальномер лазерный Leica DISTO А5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 30855-07;
Комплект фильтров «Пеленг СФ-05», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25191-14;
Комплект светофильтров КС-102, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9117-83;
Цилиндр 2-го класса точности «Klin», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33562-06;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведеныв эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к станциям комплексным радиотехническим аэродромным метеорологическим КРАМС-4ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до Т106 Па
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Технические условия «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4. Технические условия. ИТАВ.416311.005ТУ»
ИзготовительОбщество с ограниченной ответственностью «Институт радарной метеорологии»
(ООО «ИРАМ»)
ИНН 4703149837
Адрес: 188685, Ленинградская область, Всеволожский район, поселок Воейково, дом 15 Телефон (факс): (81370) 75-171
Web-сайт: www.iram.ru
E-mail: iram@iram.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812)713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
