Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» сентября 2020 г. № 1468

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 914

Система измерений количества и показателей качества нефти № 914 (далее - СИКН) предназначена для измерений массы и показателей качества нефти между АО «Транснефть-Сибирь» и АО «Транснефть-Прикамье» в автоматическом режиме.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКН состоит из:

• - блока измерительных линий;

• - блока измерений показателей качества нефти;

• - системы сбора и обработки информации.

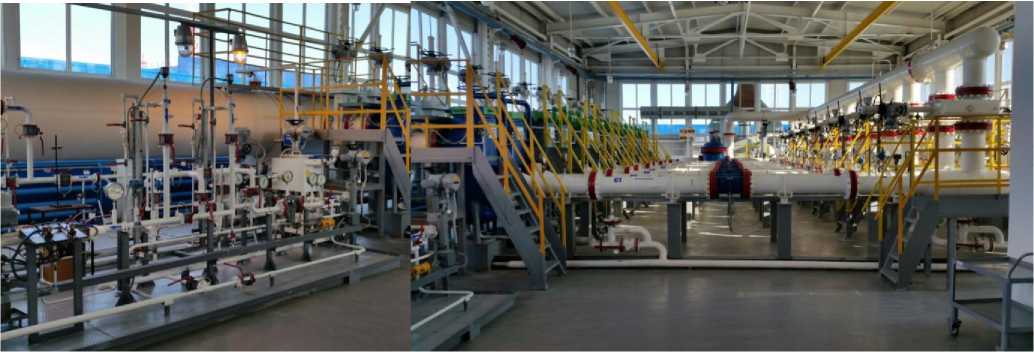

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

СИКН обеспечивает выполнение следующих основных функций:

• - автоматизированные измерения объемного расхода (объема) и массы брутто нефти в рабочих условиях;

• - автоматизированные измерения температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;

- измерения давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

- автоматические вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовой доли воды, массовой доли механических примесей и массовой концентрации хлористых солей, определенных в испытательной лаборатории;

- поверка и контроль метрологических характеристик (КМХ) рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000, а так же преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 с применением установки трубопоршневой поверочной двунаправленной в автоматизированном режиме;

- КМХ рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000 с применением преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 в автоматизированном режиме;

- защита алгоритма и программы СИКН от несанкционированного вмешательства установкой паролей разного уровня;

- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

- автоматический и ручной отбор проб нефти;

- регистрация и хранение результатов измерений, формирование отчетов.

В составе СИКН применены средства измерений утвержденного типа, основные из которых указаны в таблице 1.

Таблица 1 - Средства измерений

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность и результаты измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Для защиты комплекса измерительно-вычислительного «ВЕКТОР-02» (далее - ИВК) от несанкционированного вмешательства на винтах, крепящих планки замены плат, устанавливаются пломбы с оттиском клейма поверителя.

обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора СИКН «Вектор». Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО средний в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики СИКН приведены в таблице 3 и таблице 4.

Таблица 3 - Метрологические характеристики СИКН

Таблица 4 - Основные технические характеристики СИКН

Окончание таблицы 4

наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Таблица 5 - Комплектность СИКН

осуществляется по документу МП 0979-14-2019 «ГСИ. Система измерений количества и показателей качества нефти № 914. Методика поверки», утвержденному ФГУП «ВНИИР» 26 декабря 2019 г.

Основные средства поверки:

- рабочий эталон 1-го разряда (пределы допускаемой относительной погрешности определения вместимости измерительного участка ±0,05, СКО случайной составляющей погрешности не более 0,010) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 с диапазоном измерений расхода, обеспечивающим возможность поверки преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000 (далее - ТПР) и преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6, входящих в состав СИКН, в рабочем диапазоне измерений расхода.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 914» (регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2018.30915).

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Филиал «Урайское управление магистральных нефтепроводов» акционерного общества «Транснефть-Сибирь» (филиал «Урайское УМН» АО «Транснефть-Сибирь»)

ИНН 7201000726

Адрес: 628285, Тюменская обл., г. Урай, микрорайон 2, д. 100 Телефон (факс): (34676) 52-9-20, (34676) 23-2-05

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а» Телефон (факс): (843) 272-70-62, (843) 272-00-32 Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
