МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 ноября 2021 г.

2529

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(-------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТ ЭИ

Сертификат: 028BB2870QA0AC3E9843FA50B54M06F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» ноября 2021 г. № 2529

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Осциллографы цифровые запоминающие

RTB2002,

RTB2004

68021-17

Фирма «Rohde & Schwarz GmbH & Co. KG», Германия

РТ-МП-4221-

441-2017

Фирма

«Benchmark Electronics Romania SRL»,

Румыния

ООО «РОДЕ и

ШВАРЦ РУС», г. Москва

ФБУ «Ростест-Москва», г. Москва

2.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Сормовской ТЭЦ

Филиала «Нижегородский» ПАО «Т Плюс»

001

62231-15

Филиал «Нижегородский» ПАО «Т Плюс», г. Нижний Новгород

МИ 3000-2006

ООО «АСЭ», г. Владимир

ООО «АСЭ», г. Владимир

3.

Расходомеры

Roxar

-

60272-15

Фирма

многофазные

MPFM 2600

«Emerson SRL»,

Румыния

МП 0168-9-

МП 1273-9-

-

ООО «Эмерсон»,

ВНИИР-

2014,

2021

г. Москва

филиал ФГУП

МП 0168-9-

«ВНИИМ

2014 с

им. Д.И.

изменением

Менделеева»,

№1,

г. Казань

МП 0168-9-

2014 с

изменением

№2

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» ноября 2021 г. № 2529

Лист № 1 Регистрационный № 60272-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Roxar MPFM 2600

Назначение средства измерений

Расходомеры многофазные Roxar MPFM 2600 (далее - расходомеры) предназначены для измерений текущего расхода и массы скважинной жидкости, скважинной жидкости без учета воды, объемной доли воды, текущего расхода газа в объемных и массовых единицах и объема газа в многофазных потоках продукции нефтяных скважин без предварительной сепарации измеряемой среды.

Описание средства измерений

В основе принципа работы расходомера лежит использование различий в физических свойствах компонент измеряемой среды, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряется импеданс, включающий электрическую емкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании расходомера в него заносят информацию о следующих свойствах измеряемой среды - плотности нефти/воды/газа, диэлектрической проницаемости нефти, электропроводности воды, таблицы PVT-свойств нефти.

Возможна дополнительная комплектация расходомера гамма-плотномером для измерений плотности многофазного потока измеряемой среды.

Основными элементами расходомера являются:

  • - корпус измерителя:

  • - труба Вентури по ISO 5167-2003;

  • - преобразователь многопараметрический 3051SMV (номер в Федеральном фонде по обеспечению единства измерений, далее - рег. № 46317-15, 66515-17) или преобразователь многопараметрический Rosemount 4088 (рег. № 62411-15), для измерения давления, перепада давления, температуры, массового расхода и массы, объемного расхода, приведенного к стандартным условиям;

  • - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

  • - узел для подключения гамма-плотномера;

  • - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26, сверхскоростной прямой обработки и контроля данных;

  • - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

- отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

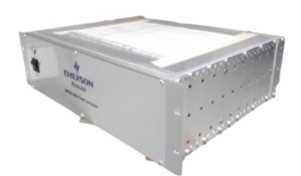

- компьютер потока, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним программным обеспечением (далее - ПО) MPFM 2600 «Topside service console program» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества скважинной жидкости, воды и газа в объёмных и массовых единицах используется ПО Roxar MPFM «Sensor software», установленное в энергонезависимую память компьютера потока.

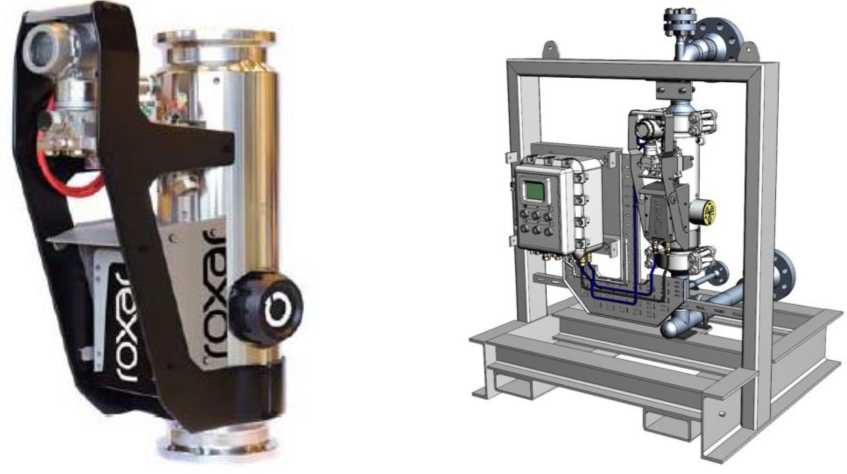

Общий вид расходомера приведен на рисунке 1: слева представлен общий вид сборки расходомера (измерительная часть без компьютера потока), справа - показан пример установки расходомера на измерительную линию с компьютером потока, изображённым на рисунке 2б. Примеры конструктивного исполнения компьютера потока показаны на рисунке 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Заводские (серийные) номера расходомеров наносятся методом лазерной гравировки на таблички, которые крепятся к корпусу расходомеров.

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид расходомера многофазного Roxar MPFM 2600

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru
Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

б)

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

в)

Примеры конструктивного исполнения корпуса компьютера потока:

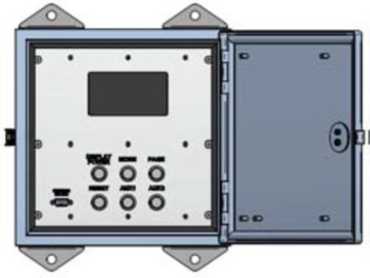

короб с локальным дисплеем для размещения: а) в безопасной зоне, б) в опасной зоне; в) исполнение для монтажа в стойке

Рисунок 2 - Примеры исполнения расходомера многофазного Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками корпуса компьютера потока, а также выходов интерфейсов преобразователя многопараметрического и блока полевой электроники.

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru
Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

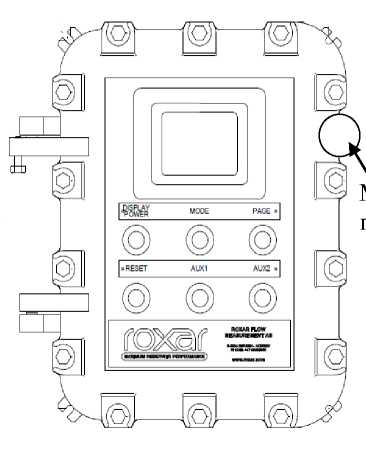

Место пломбировки

-

IJHSFtAY | "POWER

МООЕ

PAGE •-1

©

©

©

loRESET

AUX1

AJX2 J

©

©

©

га

Jjy'1 вийвК

а) Схема пломбирования интерфейсов б) Пример схемы пломбирования корпуса датчиков, места пломбирования                       компьютера потока

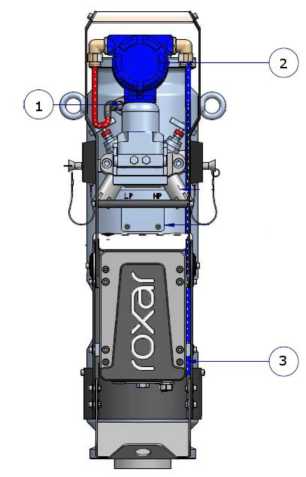

  • 1 -датчика температуры

  • 2 - многопараметрического датчика

  • 3 - блока электроники

Рисунок 3 - Примеры схем пломбирования

Знак поверки наносится в паспорте расходомеров в виде оттиска поверительного клейма или наклейки.

Программное обеспечение

Данные, полученные при измерениях, обрабатываются с помощью ПО Roxar MPFM «Sensor software», реализующего алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Sensor software

Номер версии (идентификационный номер) ПО

не ниже 2.05.01

Цифровой идентификатор ПО

не применяется

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Метрологические характеристики расходомеров нормированы с учетом влияния ПО.

Конструкция расходомеров обеспечивает ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений.

Метрологические и технические характеристики

Метрологические и основные технические характеристики расходомера указаны в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/ч

от 0,1 до 2000

Диапазон измерения объемной доли воды в скважинной жидкости (обводненности), %

от 0 до 100

Диапазон измерений объемного расхода газа при рабочих

от 0 (0) до 3080

(стандартных) условиях в составе нефтегазоводяной смеси, м3

(1 000 000)

Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости в составе нефтегазоводяной смеси, %, не более

±2,5

Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды:

- при содержании объемной доли воды в скважинной жидкости не более 70 %

±6,0

Продолжение таблицы 2

Наименование характеристики

Значение

- при содержании объемной доли воды в скважинной жидкости свыше 70 % до 95 %

±15,0

- при содержании объемной доли воды в скважинной жидкости свыше 95 %

не нормируется

Пределы допускаемой относительной погрешности измерений объема свободного нефтяного газа, приведенного к стандартным условиям, %, не более

±5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Монтаж

Вертикальный с восходящим потоком

Измеряемая среда

нефть/вода/газ

Диаметр условного прохода, мм

от 35 до 220

Диапазон объёмного содержания газа в потоке (GVF), %

от 0 до 100

Максимальное давление в трубопроводе, МПа, не более

34,5

Диапазон температур измеряемой среды, °С

от - 40 до + 130

Интерфейс связи

RS-232/RS-485/Ethernet

Протокол обмена данными

Modbus ASCII/RTU/TCP

Диапазон температуры окружающей среды, °С

от - 20 до + 60

Напряжение питания, В:

  • - от сети переменного тока частотой (50±1) Гц

  • - постоянного тока

от 100 до 242

от 18 до 36

Потребляемая мощность, Вт (В-А), не более

12

Длина расходомера, мм, не более

1200

Масса расходомера, кг, не более

900

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет

20

Знак утверждения типа

наносится на маркировочную табличку расходомера методом наклейки и/или на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность расходомера

Наименование

Обозначение

Количество

Расходомер многофазный

Roxar MPFM 2600

1 шт.

Комплект    запасных    частей    и

принадлежностей

по специальному заказу

Функциональное описание

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 1273-9-2021

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Функционального описания многофазного расходомера Roxar MPFM 2600»

Нормативные и технические документы, устанавливающие требования к расходомерам многофазным Roxar MPFM 2600

ПНСТ 360-2019 Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования.

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.

Техническая документация фирмы изготовителя.

Изготовитель

Фирма «Emerson SRL», Румыния

Адрес: 400641 Румыния, Cluj-Napoca, Str. Emerson, Nr. 4

Телефон (факс): + 47 51 8800 (+ 47 51 8801)

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» ноября 2021 г. № 2529

Лист № 1 Регистрационный № 62231-15 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многоуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией изм ерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональный счетчик активной и реактивной электрической энергии (счетчик), установленные на присоединениях, указанные в таблице 2, вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя локальное устройство сбора и передачи данных на базе устройства сбора и передачи данных (далее по тексту - УСПД) RTU-327 (УСПД 1), линии связи сбора данных со счетчиков, аппаратуру передачи данных внутренних каналов связи, автоматизированное рабочее место (АРМ) оператора и специализированное программное обеспечение (ПО).

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий в себя центральное устройство сбора и передачи данных (УСПД 2), сервер базы данных (далее по тексту - сервер БД), устройство синхронизации системного времени УССВ-2, аппаратуру передачи данных внутренних и внешних каналов связи, автоматизированные рабочие места (АРМ) персонала, специализированное ПО, установленное в Центре сбора и обработки информации (ЦСОИ) АИИС КУЭ. Принцип действия:

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по вторичным проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД 1, где осуществляется хранение измерительной информации, её обработка, в частности вычисление электроэнергии с учетом коэффициентов трансформации ТТ и ТН, накопление и передача накопленных данных по линиям связи на третий уровень системы (ИВК).

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройства синхронизации системного времени УССВ-2 (УССВ), включающее в себя приемник сигналов точного времени от спутников глобальной системы позиционирования (ГЛОНАСС). Таймер УСПД 2 синхронизирован с метками времени УССВ, сличение происходит каждые 3 мин, корректировка времени УСПД 2 при расхождении со временем УССВ более чем на 1 с. УСПД 2 осуществляет коррекцию времени сервера и УСПД 1. Сличение времени УСПД 2 с сервером осуществляется не реже чем 1 раз в 30 мин, корректировка времени сервера происходит при расхождении со временем УСПД 2 более чем на 1 с. Сличение времени УСПД 2 с УСПД 1 осуществляется не реже чем 1 раз в 30 мин, корректировка времени УСПД 1 происходит при расхождении со временем УСПД 2 более чем на 1 с. Сличение времени счетчика со временем УСПД 1 происходит при опросе счетчика с периодичностью 1 раз в 30 минут, корректировка времени счетчика происходит при расхождении со временем УСПД 1 более чем на 1 с.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс».

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

Не ниже 12.1

Цифровой идентификатор ПО

3E73 6B7F3 80863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики Состав измерительных каналов (ИК) АИИС КУЭ приведен в таблице 2. Метрологические характеристики ИК АИИС КУЭ в рабочих условиях эксплуатации приведены в таблице 3.

Таблица 2 - Состав ИК АИИС КУЭ

Наименование объекта и порядковый номер точки измерений

Состав ИК АИИС

КУЭ

ТТ

ТН

Счетчик

УСПД 2

УСПД 1

Сервер

УССВ

1

2

3

4

5

6

7

8

9

1

Сормовская ТЭЦ, ТГ-1

ТШЛ-20

8000/5

кл.т 0,5

Рег. № 1837-63

ЗНОМ-15-63

6000/^3/100/^3

кл.т 0,5

Рег. № 1593-70

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

RTU-327 рег. № 41907-09

RTU-327 рег. № 41907-09

ProLiant DL360 Gen10

УССВ-2 Рег. № 54074-13

2

Сормовская ТЭЦ, ТГ-2

ТШВ-15

кл.т 0,5 8000/5

Рег. №1836-63

ЗНОМ-15-63

кл.т 0,5 6000/^3/100/^3

Рег. № 1593-70

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

3

Сормовская ТЭЦ,

ТГ-3

ТШВ-15

кл.т 0,5

Ктт = 8000/5

Рег. № 1836-63

ЗНОМ-15-63

кл.т 0,5 10000/^3/100/^3

Рег. № 1593-70

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

4

Сормовская ТЭЦ,

ТГ-4

ТШВ-15

кл.т 0,5 8000/5

Рег. № 1836-63

ЗНОМ-15-63

кл.т 0,5 10000/^3/100/^3

Рег. № 1593-70

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

5

Сормовская ТЭЦ,

2СШ-110 кВ, яч.1,

КВЛ Канавинская

ТВ-110/50

кл.т 0,5 1000/5

Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

6

Сормовская ТЭЦ,

1СШ-110 кВ, яч.3, ВЛ Мещерская

ТВ-110/50

кл.т 0,5

Ктт = 1000/5

Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

7

Сормовская ТЭЦ,

1СШ-110кВ, яч.4,

КВЛ Гранит-2

ТВ-110/50

кл.т 0,5 1000/5

Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

8

Сормовская ТЭЦ,

2СШ-110 кВ,

яч.15, ВЛ 105

ТВ-110/50

кл.т 0,5 1000/5

Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

9

Сормовская ТЭЦ,

1СШ-110 кВ,

яч.13, ВЛ 108

ТРГ-110 II

УХЛ1 кл.т 0,2S 600/5

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Альфа A1800

кл.т 0,2S/0,5

Рег. № 31857-11

Рег. № 26813-06

Рег. № 14205-94

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

Сормовская ТЭЦ,

2СШ-110 кВ, яч.6, КВЛ 178

ТГФМ-110

кл.т 0,2S 600/5

Рег. № 52261-12

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

RTU-327 рег. № 41907-09

RTU-327 рег. № 41907-09

ProLiant DL360 Gen10

УССВ-2 Рег. № 54074-13

11

Сормовская ТЭЦ, 2СШ-110 кВ, яч.9,

ВЛ 189

ТВ-110/50 кл.т 0,5 1000/5 Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

12

Сормовская ТЭЦ,

1СШ-110 кВ,

яч.11, ВЛ 191

ТВ-110/50 кл.т 0,5 1000/5 Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

13

Сормовская ТЭЦ,

2СШ-110 кВ, яч.2,

ОВ-110

ТВ-110/50 кл.т 0,5 1000/5 Рег. № 3190-72

НКФ-110-57У1

кл.т 0,5 110000/^3/100/^3

Рег. № 1188-58

Рег. № 14205-94

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

14

Сормовская ТЭЦ, 3 сек. ГРУ-6 кВ, яч.33, Ф.633

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

15

Сормовская ТЭЦ, 3 сек. ГРУ-6 кВ, яч.34, Ф.634

ТПЛМ-10

кл.т 0,5 400/5

Рег. № 2363-68

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

16

Сормовская ТЭЦ, 3 сек. ГРУ-6 кВ, яч.36, Ф.636

ТВЛМ-10

кл.т 0,5 150/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

17

Сормовская ТЭЦ, 3 сек. ГРУ-6 кВ, яч.37, Ф.637

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

18

Сормовская ТЭЦ, 4 сек. ГРУ-6 кВ, яч.43, Ф.643

ТВК-10 УХЛЗ кл.т 0,5 100/5

Рег. № 8913-82

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

19

Сормовская ТЭЦ, 4 сек. ГРУ-6 кВ, яч.44, Ф.644

ТЛО-10.4

кл.т 0,2S 600/5

Рег. № 25433-03

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

20

Сормовская ТЭЦ, 4 сек. ГРУ-6 кВ, яч.45, Ф.608

ТЛО-10.4УЗ

кл.т 0,2S 600/5

НТМИ-6-66

кл.т 0,5 6000/100

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

Рег. № 25433-03

Рег. № 2611-70

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

21

Сормовская ТЭЦ, 5 сек. ГРУ-6 кВ, яч.53, Ф.653

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

RTU-327 рег. № 41907-09

RTU-327 рег. № 41907-09

ProLiant DL360 Gen10

УССВ-2 Рег. № 54074-13

22

Сормовская ТЭЦ, 5 сек. ГРУ-6 кВ, яч.54, Ф.654

ТПЛМ-10

кл.т 0,5 400/5

Рег. № 2363-68

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

23

Сормовская ТЭЦ, 5 сек. ГРУ-6 кВ, яч.55, Ф.655

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

24

Сормовская ТЭЦ, 5 сек. ГРУ-6 кВ, яч.57, Ф.657

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

25

Сормовская ТЭЦ, 6, сек. ГРУ-6 кВ, яч.63, Ф.663

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

26

Сормовская ТЭЦ, 6, сек. ГРУ-6 кВ, яч.65, Ф.665

ТВЛМ-10

кл.т 0,5 600/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5

Рег. № 31857-11

27

Сормовская ТЭЦ, 8 сек. ГРУ-6 кВ, яч.86, Ф.686

ТВЛМ-10

кл.т 0,5 400/5

Рег. № 1856-63

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800

кл.т 0,2S/0,5 Рег. № 31857-11

28

Сормовская ТЭЦ, силовая сборка 0,4 кВ № 2 ПЛНС, ВЛ-0,4 кВ Сормовское РХ

Т-0,66 УЗ кл.т 0,5 150/5

Рег. № 52667-13

-

Альфа A1800 кл.т 0,5S/1,0

Рег. № 31857-11

29

Сормовская ТЭЦ, силовая сборка 0,4 кВ № 1

ОФНС, КЛ-0,4 кВ

ГК Энтальпия

Т-0,66 М УЗ кл.т 0,5 200/5

Рег. № 36382-07

-

Альфа A1800 кл.т 0,5S/1,0

Рег. № 31857-11

30

Сормовская ТЭЦ, 6 сек. ГРУ-6 кВ, яч.64, Ф.664

ТОЛ-СЭЩ-10-21 У2 кл.т 0,2S 300/5 Рег. № 32139-06

НТМИ-6-66

кл.т 0,5 6000/100 Рег. № 2611-70

Альфа A1800

кл.т 0,2S/0,5 Рег. № 31857-11

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

31

Сормовская ТЭЦ,

7 сек. ГРУ-6 кВ, яч.73, Ф.673

ТОЛ-СЭЩ-10-

21 У2 кл.т 0,2S 300/5

Рег. № 32139-06

НТМИ-6-66

кл.т 0,5 6000/100

Рег. № 2611-70

Альфа A1800 кл.т 0,2S/0,5 Рег. № 31857-11

RTU-327 рег. № 41907-09

RTU-327 рег. № 41907-09

ProLiant DL360 Gen10

УССВ-2 Рег. № 54074-13

П р и м е ч а н и я

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД, УССВ на аналогичные утвержденных типов.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.

  • 5 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

Номер ИК

cos ф

Границы допуск измерении актив эксплуатации А

аемой относительной погрешности ИК при ной электрической энергии в рабочих условиях

ИИС КУЭ (±6), %

51(2)%Р,

65%Р,

620%Р,

6100%р,

I1(2)%<Ih3m<I5%

15%<1изм<120%

120%<1изм<1100%

I 100%<1изм<1 120%

1

2

3

4

5

6

1 - 8, 11 - 18, 21 - 27 (ТТ-0,5, ТН-0,5, C4.-0,2S)

1,0

1,9

1,2

1,0

0,9

2,4

1,5

1,3

0,8

3,0

1,7

1,4

0,7

3,6

2,1

1,6

0,5

5,5

3,0

2,3

9, 10, 19, 20, 30, 31

(ТТ-0,2Б, ТН-0,5,

C4.-0,2S)

1,0

1,3

1,0

0,9

0,9

0,9

1,5

1,2

1,1

1,1

0,8

1,6

1,3

1,1

1,1

0,7

1,8

1,4

1,2

1,2

0,5

2,4

1,8

1,6

1,6

28, 29

(ТТ-0,5, C4.-0,5S)

1,0

2,1

1,6

1,5

0,9

2,8

1,9

1,8

0,8

3,3

2,1

1,8

0,7

3,8

2,3

2,0

0,5

5,5

3,1

2,4

Продолжение таблицы 3

1

2

3

4

5

6

Номер ИК

cos ф

Границы допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (+5), %

51(2)%Р,

55%Р,

§20%Р,

5100%р,

11(2)%<1изм<15%

15%<1изм<120%

120%<1изм<1100%

1100%<1изм<1120%

1 - 8, 11 - 18, 21 - 27 (ТТ-0,5, ТН-0,5, Сч.-0,5)

0,9

-

7,3

4,8

4,2

0,8

-

5,6

4,1

3,8

0,7

-

4,9

3,8

3,6

0,5

-

4,3

3,6

3,5

9, 10, 19, 20, 30, 31

(ТТ-0,2Б, ТН-0,5, Сч.-0,5)

0,9

4,4

4,0

3,7

3,7

0,8

4,0

3,8

3,6

3,6

0,7

3,9

3,7

3,5

3,5

0,5

3,8

3,7

3,5

3,5

28, 29

(ТТ-0,5, Сч.-1,0)

0,9

-

7,0

3,7

2,8

0,8

-

5,1

2,9

2,3

0,7

-

4,2

2,5

2,1

0,5

-

3,4

2,2

2,0

Пределы допускаемой погрешности СОЕВ, ±5 с

П р и м е ч а н и я

  • 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

напряжение, % от ином сила тока, % от 1ном коэффициент мощности, cosтемпература окружающей среды °C

от 98 до 102

от 1 до 120

0,9

от +21 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

сила тока, % от 1ном:

  • - для ИК № 1-8, 11-18, 21-29

  • - для ИК № 9, 10, 19, 20, 30, 31

диапазон рабочих температур окружающего воздуха, °C для счетчиков для УСПД

от 90 до 110

от 5 до 120

от 1 до 120

от +10 до +35 от +15 до +25

Продолжение таблицы 4

1

2

Надежность применяемых в АИИС КУЭ компонентов:

электросчетчики Альфа А1800:

среднее время наработки на отказ, ч, не менее

120000

УСПД RTU-327:

среднее время наработки на отказ, ч, не менее

35000

УССВ-2:

среднее время наработки на отказ, ч, не менее

74500

сервер:

среднее время наработки на отказ, ч, не менее

70000

Глубина хранения информации

электросчетчики:

тридцатиминутный профиль нагрузки, сут, не менее

300

УСПД:

суточные данные о тридцатиминутных приращениях

электроэнергии по каждому каналу и электроэнергии, потребленной

за месяц, сут, не менее

45

ИВК:

результаты измерений, состояние объектов и средств

измерений, лет, не менее

3,5

В журналах событий фиксируются факты:

журнал счётчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - несанкционированный доступ

Защищённость применяемых компонентов: механическая защита от несанкционированного доступа и пломбирование:

  • - электросчётчика;

  • - сервера;

защита на программном уровне информации при хранении, передаче, параметрировании:

  • - электросчетчика;

  • - УСПД;

  • - сервера.

Возможность коррекции времени в:

  • - электросчетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о состоянии средств измерений (функция автоматизирована);

  • - о результатах измерений (функция автоматизирована). Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора информации один раз в сутки (функция автоматизирована).

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформатор тока

Т-0,66 М УЗ

3

Трансформатор тока

Т-0,66

3

Трансформатор тока

ТВ-110/50

21

Трансформатор тока

ТВК-10

2

Трансформатор тока измерительный

ТВЛМ-10

18

Трансформатор тока

ТПЛМ-10

4

Трансформатор тока

ТГФМ-110

3

Трансформатор тока

ТЛО-10

4

Трансформатор тока

ТОЛ-СЭЩ-10

6

Трансформатор тока элегазовый

ТРГ-110 II

3

Трансформатор тока

ТШВ-15

9

Трансформатор тока

ТШЛ-20

3

Трансформатор напряжения

ЗНОМ-15-63

12

Трансформатор напряжения

НКФ-110-57У1

6

Трансформатор напряжения

НТМИ-6-66

6

Счётчик электрической энергии многофункциональный

Альфа A1800

31

УСПД

RTU-327

2

Сервер

ProLiant DL360 Gen10

1

Устройство синхронизации времени

УССВ-2

1

ПО

«АльфаЦЕНТР»

1

Паспорт-формуляр

СТПА.411711.СО01.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс» (АИИС КУЭ Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс»)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета (АИИС КУЭ) Сормовской ТЭЦ Филиала «Нижегородский» ПАО «Т Плюс»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Филиал «Нижегородский» Публичного акционерного общества «Т Плюс» (Филиал «Нижегородский» ПАО «Т Плюс»)

ИНН 6315376946

Адрес: 603950, г. Нижний Новгород, ул. Алексеевская, д. 10/16

Юридический адрес: 143421, Московская область, Красногорский р-н, автодорога «Балтия», территория 26 км бизнес-центр «Рига-Ленд», строение 3, офис 506

Телефон: (831) 257 71 11

Факс: (831) 257 71 11

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике»

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес юридического лица: г. Владимир, ул. Юбилейная, д. 15

Регистрационный номер в реестре аккредитованных лиц: RA.RU.312617

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» ноября 2021 г. № 2529

Лист № 1 Регистрационный № 68021-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые запоминающие RTB2002, RTB2004

Назначение средства измерений

Осциллографы цифровые запоминающие RTB2002, RTB2004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание средства измерений

Принцип действия осциллографов цифровых запоминающих RTB2002, RTB2004 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы цифровые запоминающие RTB2002, RTB2004 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.

Конструктивно осциллографы цифровые запоминающие RTB2002, RTB2004 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0.

Модели осциллографов цифровых запоминающих RTB2002, RTB2004 отличаются количеством входных каналов и полосой пропускания в зависимости от установленной опции.

Осциллографы цифровые запоминающие RTB2002, RTB2004 имеют следующие опции:

B1 - логический пробник;

B221/B241 - полоса пропускания 100 МГц;

B222/B242 - полоса пропускания 200 МГц;

B223/B243 - полоса пропускания 300 МГц;

B6 - генератор сигналов произвольной формы.

Для предотвращения несанкционированного доступа осциллографы цифровые запоминающие RTB2002, RTB2004 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера.

Общий вид осциллографов цифровых запоминающих RTB2002, RTB2004 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места для нанесения знака поверки и нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведены на рисунке 2.

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

Модель осциллографа

2.5 GSa/s

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

Trigger

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru
□ в^с

Analysis

= .•- □ DO SCO G3 D В
Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

Место нанесения

знака утверждения типа

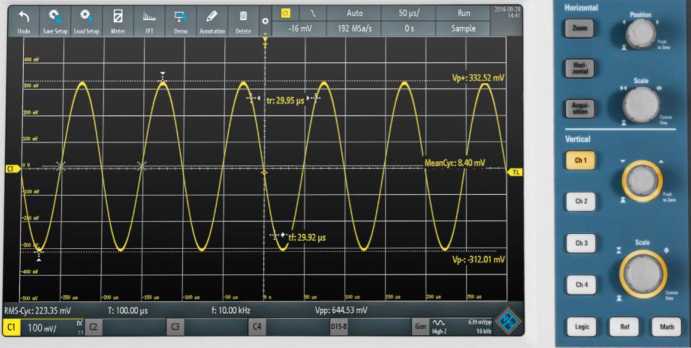

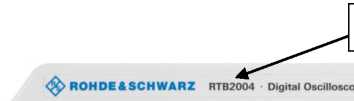

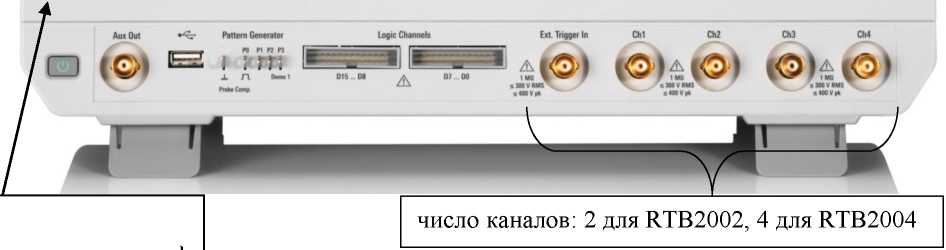

Рисунок 1 - Общий вид средства измерений

Место нанесения

знака поверки

Место нанесения

Серийного номера

Приказ Росстандарта №2529 от 11.11.2021, https://oei-analitika.ru

A

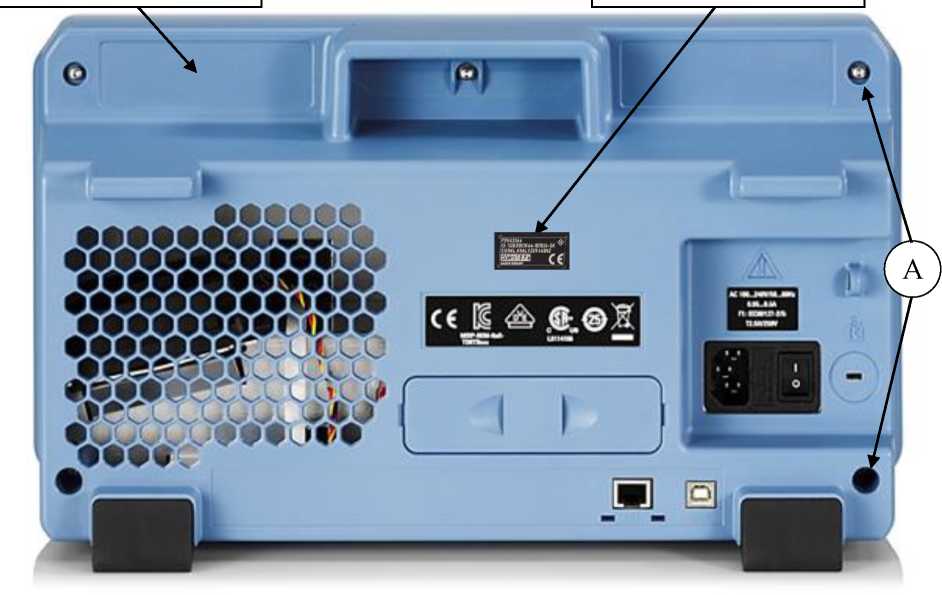

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A), нанесения знака поверки и нанесения серийного номера, идентифицирующего каждый экземпляр СИ

/

1

1

1

1

__у

Программное обеспечение

Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблице 1.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTB2002, RTB2004 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW RTB

Номер версии (идентификационный номер) ПО

версия 01.100 и выше

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Число каналов

RTB2002

2

RTB2004

4

Входное сопротивление, МОм

1

Разрядность АЦП, бит

10

Максимальная частота дискретизации   Гц

на каждый канал

1,25М09

при объединении каналов

2,5М09

Объем памяти, миллионов отсчетов

на каждый канал

10

при объединении каналов

20

Полоса пропускания, МГц

штатно

от 0 до 70

с опцией В221/В241

от 0 до 100

с опцией В222/В242

от 0 до 200

с опцией В223/В243

от 0 до 300

Время нарастания переходной характеристики, нс, не более

штатно

5

с опцией В221/В241

3,5

с опцией В222/В242

1,75

с опцией В223/В243

1,15

Диапазон значений коэффициента развертки, с/дел

от 1М0-9 до 500

Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора

±3,5М0-6

Диапазон значений коэффициента отклонения (КО), В/дел

от 0,001 до 5

Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, %

КО < 0,005 В/дел

±2,0

КО > 0,005 В/дел

±1,5

Диапазон установки постоянного смещения Um, В

КО < 0,2 В/дел

±1,2

КО > 0,2 В/дел

±40

Пределы допускаемой абсолютной погрешности установки постоянного смещения AUm, В

±(0,005/Псм + 0,1-КО)

Примечание: КО - коэффициент отклонения; Um - постоянное смещение; иизм - измеренное напряжение

Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Аиизм, В

±(5КО-(иИЗм- исм)/100 + Аисм)

Источники синхронизации

входы каналов, вход внешней синхронизации

Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более

2

Режимы запуска

автоматический, ждущий, однократный

Генератор сигналов произвольной формы (опция B6)

Максимальная частота дискретизации, МГц

250

Разрядность ЦАП, бит

14

Диапазон частот выходного синусоидального сигнала, Гц

от 0,1 до 2,5М07

Диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом, В

от 0,01 до 2,5

Продолжение таблицы 2

1

2

Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала иген на частоте 1 кГц на нагрузке 50 Ом, В

±(0,03/иген + 0,005)

Примечание: КО - коэффициент отклонения; Ugm - постоянное смещение;

AUgm- погрешность установки постоянного смещения; иизм - измеренное напряжение

Таблица 3 - Технические характеристики

Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

60

Габаритные размеры (ширина х высота х глубина), мм, не более

390x220x152

Масса, кг, не более

3

Рабочие условия эксплуатации:

  • - температура окружающего среды, °С

  • - относительная влажность воздуха при температуре 40 °С, %, не более

от 0 до +50

85

Условия хранения и транспортирования:

  • - температура окружающего среды, °С

  • - относительная влажность воздуха при температуре 40 °С, %, не более

от -40 до +70

95

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на переднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Осциллограф цифровой запоминающий

RTB2002,RTB2004

1 шт.

Опции

по отдельному заказу

Кабель питания

1 шт.

Пассивные пробники

по количеству каналов

Руководство по эксплуатации

1 экз.

Методика поверки

РТ-МП-4221-441-2017

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTB2002, RTB2004:

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы «Rohde & Schwarz GmbH & CO. KG», Германия

Изготовители

Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия

Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic

Телефон: 388 452 109

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Фирма “Benchmark Electronics Romania SRL”, Румыния

Адрес: Str. Hermann Oberth 23, Parcul Industrial Ghimbav Hala H3, 507075 Brasov, Romania

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр

стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованный лиц в области обеспечения единства измерений Росаккредитации.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
