№725 от 10.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 146794
ПАРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа
Измерители сопротивления заземления серии DET
Приказы по основной деятельности по агентству Вн. Приказ № 725 от 10.04.2020
МИНИСТЕРСТВО ПРОМЬППЛЕНППСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 апреля 2020 г.
№ 725
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 49885 «Измерители сопротивления заземления серии DET» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Меггер» б/д № 1/13-20, приказываю:
-
1. Внести изменения в описание типа на измерители сопротивления заземления серии DET, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 52735-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 52735-13 «Измерители сопротивления заземления серии DET. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 10 февраля 2020 г.
-
3. Переоформить свидетельство об утверждении типа № 49885 «Измерители сопротивления заземления серии DET», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52735-13, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), в соответствии
ФГУП «ВНИИМС»
с Административным ] с описанием
типа средства измерены
5. Контроль за исп оставляю за собой.
СЗь^Гг’ИЯ С Т ЭП
Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2019 до 06.11.2020 \-------- --------- ----
С. С. Голубев
Заместитель Руководителя
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «10» апреля 2020 г. № 725
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления заземления серии DET
Назначение средства измеренийИзмерители сопротивления заземления серии DET (далее по тексту - измерители) предназначены для измерений сопротивления заземления, силы переменного тока (тока утечки), электрического сопротивления постоянному току.
Описание средства измеренийИзмерители серии DET представляют собой переносные цифровые измерительные приборы (ЦИП). Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на цифровом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерители сопротивления заземления серии DET выпускаются в следующих модификациях: DET2/2, DET2/3, DET3TC, DET3TD, DET4TD2, DET4TR2, DET4TC2, DET4TCR2, DET14C, DET24C.
Модификации отличаются между собой набором метрологическими характеристиками, набором выполняемых функций, напряжением питания, формой корпуса, габаритами, массой и комплектом поставки.
Для измерения сопротивления заземления в модификациях DET2/2, DET2/3, DET3TC, DET3TD, DET4TD2, DET4TR2, DET4TC2, DET4TCR2 используется классические схемы (измерение с 2, 3 или 4 электродами), в основе которых лежит измерение потенциала, созданного переменным током, протекающим между вспомогательным и проверяемым электродом. Испытательное напряжение переменного тока формируется встроенным генератором. Значение сопротивления заземления вычисляется по закону Ома. Также в приборах применяются и бесконтактные методы измерения сопротивления заземления с использованием одних (Attached Rod Technique или ART-метод) или двух (Stakeless techniques или безэлектродный метод) токовых клещей, основанные на измерении токов утечки.
Частота испытательного тока может выбираться вручную или автоматически. Приборы позволяют измерять напряжение помех.
Конструктивно измерители выполнены в корпусах из пластика. На лицевой панели измерителей расположены ЖКИ, переключатель пределов измерений и кнопки управления.
На верхней торцевой части корпуса (либо лицевой панели) размещены разъемы для подключения измерительных электродов. На тыльной стороне находится батарейный отсек.
Принцип действия измерителей модификаций DET14C, DET24C основан на методе измерения сопротивления заземления с помощью токовых клещей. Этот метод позволяет проводить измерение без отключения цепи заземления, и позволяет измерять общее сопротивление устройства заземления, включая сопротивление соединений в цепи заземления.
Конструктивно измерители сопротивления заземления DET14C, DET24C выполнены в виде токовых клещей с двумя сердечниками, заключенными в одну измерительную головку (захват). При этом один сердечник измерителя является трансформатором, создающим напряжение и питающим измерительную цепь, а другой - служит для измерения тока, протекающего в цепи. Значение сопротивления заземления вычисляется по закону Ома.
На лицевой панели проборов размещен ЖК-дисплей, поворотный переключатель и кнопки управления.
Для привязки результатов измерений ко времени их выполнения модификации DET14C, DET24C оснащены системными часами. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера (модификация DET24C).
Основные узлы измерителей: генератор тока, коммутатор, селективный вольтметр, АЦП, микропроцессор, ЖК-дисплей, источник питания.
Общий вид измерителей представлен на рисунках 1 - 10
Питание измерителей осуществляется от сухих батарей или аккумуляторов. Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.
Для предотвращения несанкционированного доступа в приборах пломбируется один из
винтов крепления корпуса.

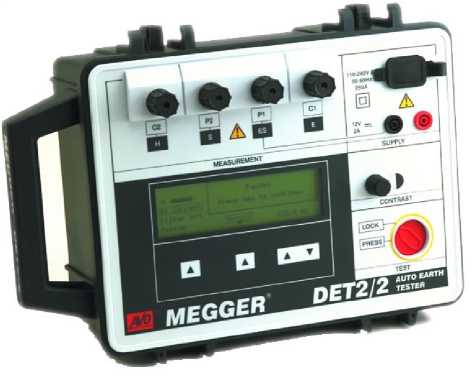

Рисунок 1 - Общий вид измерителей DET2/2

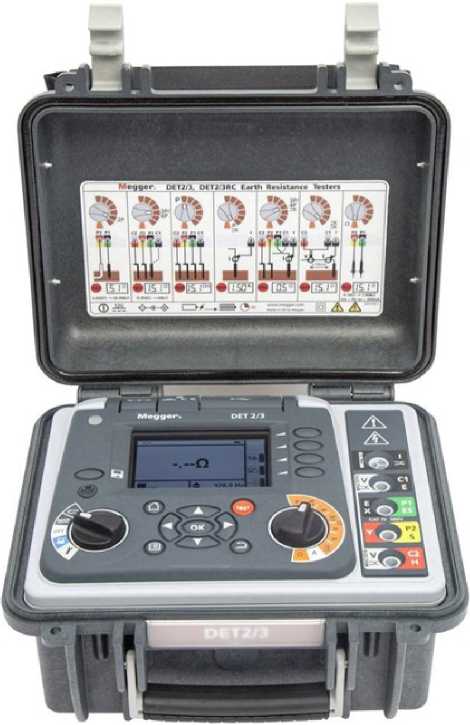

Рисунок 2 - Общий вид измерителей DET2/3

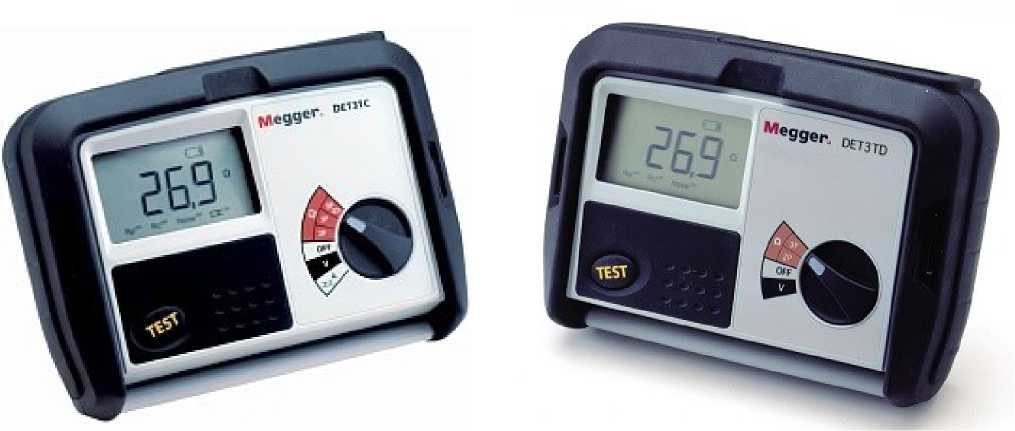

Рисунок 3 - Общий вид измерителей DET3TC

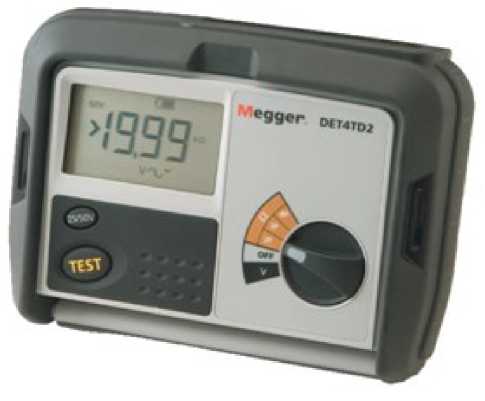

Рисунок 5 - Общий вид измерителей DET4TD2
Рисунок 4 - Общий вид измерителей DET3TD

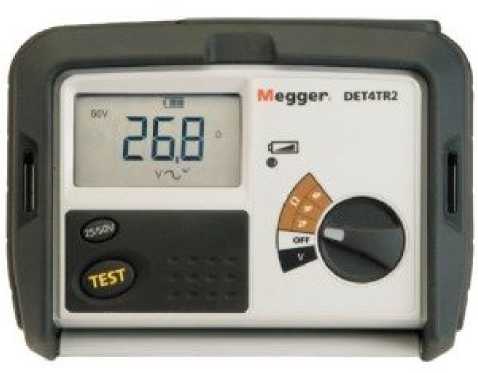

Рисунок 6 - Общий вид измерителей DET4TR2

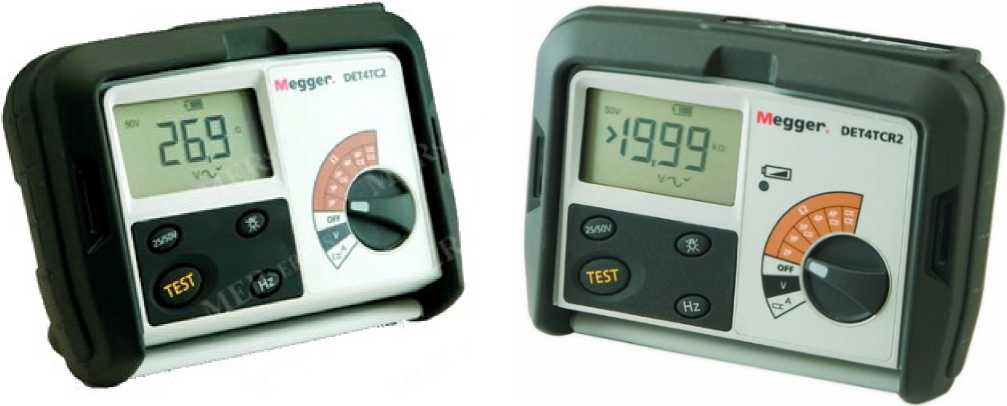

Рисунок 7 - Общий вид измерителей DET4TC2 Рисунок 8 - Общий вид измерителей DET4TCR2

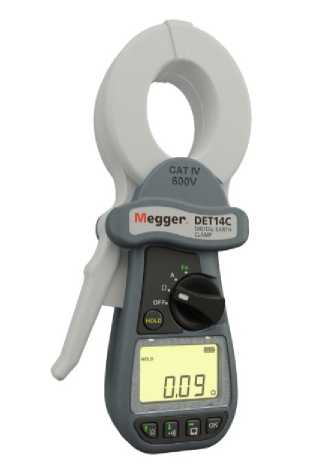

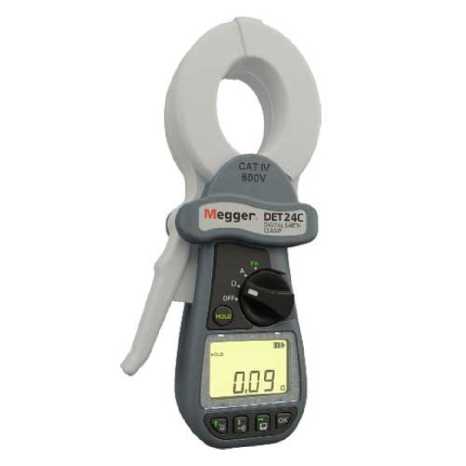

Рисунок 9 - Общий вид измерителей DET14C Рисунок 10 - Общий вид измерителей DET24C
Программное обеспечение
отсутствует.
Таблица 1 - Функциональные характеристики измерителей
|
Функциональная характеристика |
Модификация | |||||||||
|
DET2/2 |
DET2/3 |
и н с<-> н м Q |
DET3TD |
DET4TD2 |
DET4TR2 |
DET4TC2 |
DET4TCR2 |
DET14C |
DET14C | |
|
2-х электродная схема измерений |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
3-х электродная схема измерений |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
4-х электродная схема измерений |
Да |
Да |
Нет |
Нет |
Да |
Да |
Да |
Да |
Нет |
Нет |
|
Attached Rod Technique или ART-метод |
Нет |
Да |
Да |
Нет |
Нет |
Нет |
Да |
Да |
Нет |
Нет |
|
Stakeless techniques или безэлектродный метод |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
|
Измерение силы тока (тока утечки) |
Нет |
Да |
Да |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
|
Измерение электрического сопротивления постоянному току |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Таблица 2 - Метрологические характеристики измерителей DET2/2 в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,01 Ом до 19,99 кОм |
±(0,005^изм.+2 е.м.р.) |
|
Примечания Rизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 2.1 - Метрологические характеристики измерителей DET2/3 в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
2-х, 3-х и 4-х электродная схема измерений | |
|
от 0,001 Ом до 20 кОм |
±(0,005^Яизм+2 е.м.р.) |
|
Attached Rod Technique или ART-метод | |
|
от 0,01 Ом до 10 кОм |
±(0,05<Иизм.+3 е.м.р.) |
|
Stakeless techniques или безэлектродный метод | |
|
от 0,01 до 200 Ом | ±(0,07<Иизм.+3 е.м.р.) | |
|
Примечания Яизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 2.2 - Метрологические характеристики измерителей DET2/3 в режиме измерений тока утечки
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,00 до 2,00 А |
±(0,05^изм.+3 е.м.р.) |
|
Примечания !изм. - измеренное значение силы тока; е.м.р. - единица младшего разряда | |
Таблица 2.3 - Метрологические характеристики измерителей DET2/3 в режиме измерений электрического сопротивления постоянному току
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,01 Ом до 1,00 кОм |
±(0,03<Иизм.+2 е.м.р.) |
|
Примечания Яизм. - измеренное значение электрического сопротивления постоянному току; е.м.р. - единица младшего разряда | |
Таблица 3 - Метрологические характеристики измерителей DET3TC в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,01 до 2000 Ом |
±(0,02<Иизм.+3 е.м.р.) |
|
Примечания Яизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 4 - Метрологические характеристики измерителей DET3TC в режиме измерений тока утечки
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
От 0,5 мА до 19,9 А |
±(0,05^изм.+3 е.м.р.) |
|
Примечания 1изм. - измеренное значение силы тока; е.м.р. - единица младшего разряда | |
Таблица 5 - Метрологические характеристики измерителей DET3TD в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,01 до 2000 Ом |
±(0,02<Иизм.+3 е.м.р.) |
|
Примечания Rизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 6 - Метрологические характеристики измерителей DET4TD2, DET4TR2 в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,01 до 20 кОм |
±(0,02<Иизм.+3 е.м.р.) |
|
Примечания Rизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 7 - Метрологические характеристики измерителей DET4TC2, DET4TCR2 в режиме измерений сопротивления заземления
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
2-х, 3-х и 4-х электродная схема измерений | |
|
от 0,01 Ом до 200 кОм |
±(0,02<Иизм.+3 е.м.р.) |
|
Attached Rod Technique или ART-метод | |
|
от 0,01 Ом до 200 кОм |
±(0,05<Иизм.+3 е.м.р.) |
|
Stakeless techniques или безэлектродный метод | |
|
от 0,01 Ом до 20 кОм | ±(0,07<Иизм.+3 е.м.р.) | |
|
Примечания Яизм. - измеренное значение сопротивления заземления; е.м.р. - единица младшего разряда | |
Таблица 8 - Метрологические характеристики измерителей DET4TC2, DET4TCR2 в режиме измерений тока утечки
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,5 мА до 19,9 А |
±(0,05^изм.+3 е.м.р.) |
|
Примечания !изм. - измеренное значение силы тока; е.м.р. - единица младшего разряда | |
Таблица 9 - Метрологические характеристики измерителей DET14C, DET24C в режиме
измерений сопротивления заземления
|
Диапазон измерений, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной погрешности измерений, Ом |
|
от 0,05 до 0,99 |
0,01 |
±(0,015<Иизм.+0,05) |
|
от 1,00 до 9,99 |
0,01 |
±(0,015Rизм.+0,1) |
|
от 10,0 до 99,9 |
0,1 |
±(0,02<Иизм.+0,5) |
|
от 100,0 до 199,9 |
0,1 |
± (0,05Ч<изм.-1) |
|
от 200 до 400 |
1 |
± (0,1 •Кизм.-10) |
|
от 400 до 600 |
1 |
± (0,1 •Кизм.-10) |
|
от 600 до 1200 |
10 |
± 0,20<изм. |
|
от 1200 до 1500 |
10 |
±0,35^изм. |
|
Примечание - Rизм. - измеренное значение сопротивления заземления | ||
Таблица 10 - Метрологические характеристики измерителей DET14C, DET24C в режиме
измерений силы переменного тока (частота 50/60 Гц)
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
от 0,5 до 0,99 мА |
0,01 мА |
±(0,02^изм.+0,05 мА) |
|
от 1,00 до 9,99 мА |
0,01 мА |
±(0,02^изм.+0,05 мА) |
|
от 10,0 до 99,9 мА |
0,1 мА |
±(0,02^изм+0,1 мА) |
|
от 100 до 999 мА |
1 мА |
±(0,02^изм.+1 мА) |
|
от 1,00 до 9,99 А |
0,01 А |
±(0,02^изм.+0,01 А) |
|
от 10,0 до 35,0 А |
0,1 А |
±(0,02^изм+0,1 А) |
|
Примечание - 1изм. - измеренное значение силы переменного тока | ||
Таблица 11 - Основные технические характеристики измерителей DET2/2, DET3TC, DET3TD
|
Наименование характеристики |
Значение для модификаций | ||
|
DET2/2 |
DET3TC |
DET3TD | |
|
Температурный коэффициент, %/°С |
0,1 | ||
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 | ||
|
Габаритные размеры, мм, (длинахширинахвысота) |
344х245х158 |
203x148x78 | |
|
Масса, кг |
5 |
1 | |
|
Нормальные условия измерений:
|
от +21 до +25 80 |
от +15 до +25 80 | |
|
Рабочие условия измерений:
|
от -10 до +40 80 |
от -15 до +55 80 | |
Таблица 12 - Основные технические характеристики измерителей DET4TD2, DET4TR2,
DET4TC2_______________________________________________________________
|
Наименование характеристики |
Значение для модификаций |
Наименование характеристики Значение для модификаций
|
DET4TD2 |
DET4TR2 |
DET4TC2 | |
|
Температурный коэффициент, %/°С |
0,1 | ||
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 | ||
|
Габаритные размеры, мм, (длинахширинахвысота) |
203х148х78 | ||
|
Масса, кг |
1 | ||
|
Нормальные условия измерений:
|
от +15 до +25 80 | ||
|
Рабочие условия измерений:
|
от -15 до +55 95 при +40 °С | ||
Таблица 13 - Основные технические характеристики измерителей DET4TCR2, DET14C, DET24C
|
Наименование характеристики |
Значение для модификаций | |
|
DET4TCR2 |
DET14C DET24C | |
|
Температурный коэффициент, %/°С |
0,1 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
6 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
203x148x78 |
248x114x49 |
|
Масса, кг |
1 |
0,985 |
|
Нормальные условия измерений:
|
от +15 до +25 80 | |
|
Рабочие условия измерений:
|
от -15 до +55 95 при +40 °С |
от -20 до +50 85 |
Таблица 13.1 - Основные технические характеристики измерителей DET2/3
|
Наименование характеристики |
Значение |
|
Температурный коэффициент, %/°С |
0,1 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 18 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
315х285х181 |
|
Масса, кг |
4,8 |
|
Нормальные условия измерений:
|
от +21 до +25 80 |
|
Рабочие условия измерений:
|
от -10 до +40 90 при +40 °С |
на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерители сопротивления заземления серии DET (модификация по заказу) |
- |
1 шт. |
|
Комплект кабелей и электродов |
- |
1 шт. |
|
Кабель питания (для DET2/2) |
- |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Токовые клещи |
- |
2 шт. 1) |
|
Дополнительные измерительные кабели |
- |
1 к-т 1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 52735-13 с изменением № 1 |
1 экз. |
|
Примечание - 1) - опция | ||
Поверка
осуществляется по документу МП 52735-13 «Измерители сопротивления заземления серии DET. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 10.02.2020 г.
Основные средства поверки:
-
- магазин мер сопротивлений заземления OD-2-D6b/5W (регистрационный номер в Федеральном информационном фонде № 33128-06);
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09);
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления серии DETГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Техническая документация фирмы «Megger Limited», Великобритания
Изготовитель
Фирма «Megger Limited», Великобритания
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England Телефон (факс): +44 (0) 1304 502101 (+44 (0) 1304 207342)
Web-сайт: http://www.megger.com
ЗаявительОбщество с ограниченной ответственностью «Меггер» (ООО «Меггер») Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Телефон (факс): +7 (495) 234-91-61 (+7 (495) 234-91-61)
Web-сайт: http://www.rusmegger.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«10» апреля 2020 г.
