МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

12 сентября 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _2»               2024 Г. №  _^2Ь_

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» сентября 2024 г. № 2214

Регистрационный № 18862-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы газового контроля универсальные УПГК-ЛИМБ

Приборы газового контроля универсальные УПГК-ЛИМБ (далее - приборы) предназначены для измерений массовой концентрации или объемной доли вредных веществ, кислорода и диоксида углерода в газовых средах.

Принцип действия прибора при работе с блоком измерительным (БИ) -фотоионизационный. При прокачивании через БИ анализируемой газовой среды, молекулы органических и неорганических веществ ионизируются фотонами высокой энергии. Образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Величина тока ионизации пропорциональна массовой концентрации анализируемого вещества, значение которой выводится на цифровое табло прибора.

Принцип действия прибора при работе с блоком пробоотбора (БП) в комплекте с индикаторными трубками (ТИ) — колористический или колориметрический. При прокачивании анализируемой газовой среды через ТИ с помощью БП, массовая концентрация анализируемого вещества определяется по длине изменившего первоначальную окраску слоя индикаторного порошка (при использовании колористических ТИ) или путем сравнения изменившейся окраски индикаторного порошка с прилагаемой цветной шкалой или цветным образцом (при использовании колориметрических ТИ).

Приборы выпускаются в двух вариантах исполнения: УПГК-ЛИМБ и УПГК-ЛИМБ/ГО/СИ, которые отличаются условиями эксплуатации.

Конструктивно приборы выполнены в виде отдельных блоков: блока управления, блока измерительного и блока пробоотбора.

Приборы являются переносными изделиями.

Приборы с БИ применяются для измерений массовой концентрации вредных веществ при условии содержания в контролируемой газовой среде только одного определяемого вещества. В тех случаях, когда в анализируемой среде содержатся несколько вредных веществ, прибор c блоком БИ используется как течеискатель и служит индикатором общей загазованности.

Приборы с БП применяются в комплекте с поверенными ТИ, выпускаемыми по РЮАЖ.415522.505 ТУ, РЮАЖ.415522.217 ТУ, ТУ 4321-001-16625682-2010 (таблица 3).

Приборы имеют цифровой дисплей, на котором отображается информация о массовой концентрации определяемого компонента.

Управление программой приборов с БИ осуществляется с помощью управляющих клавиш, находящихся на лицевой панели приборов.

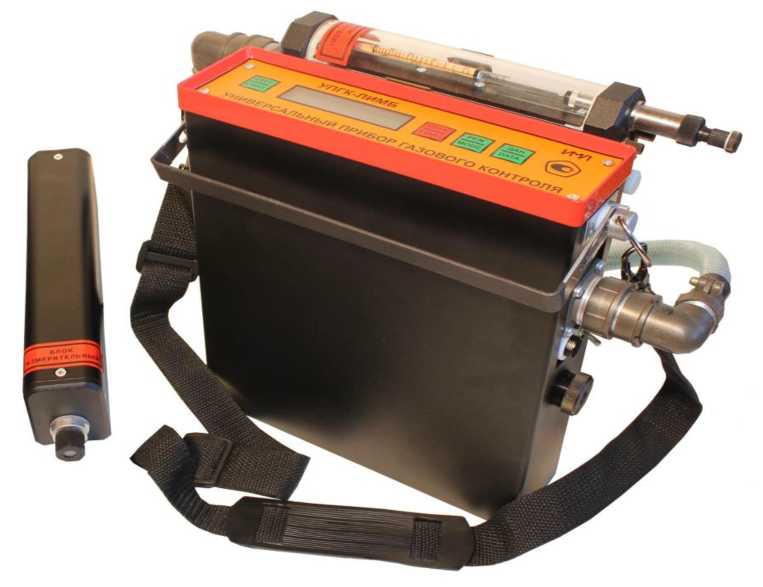

Внешний вид прибора приведен на рисунке 1.

Рисунок 1 - Внешний вид приборов газового контроля универсальных УПГК-ЛИМБ

Приборы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

• - расчет массовой концентрации определяемого компонента,

• - отображение результатов измерений на дисплее прибора,

• - контроль целостности программных кодов ПО, настроечных и калибровочных констант,

• - контроль общих неисправностей (связь, конфигурация).

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик приборов.

Приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

1 Диапазоны измерений массовой концентрации вредных веществ приборов с БИ и пределы допускаемой основной относительной погрешности приведены в таблице 2.

Таблица 2.

2. Диапазоны измерений массовой концентрации вредных веществ приборов с БП в комплекте с ТИ приведены в таблице 3.

Таблица 3

изменении атмосферного давления от 84 до 106,7 кПа на каждые 3,3 кПа от давления, , в долях от пределов допускаемой основной относительной погрешности: ± 0,6 Примечание. Предел допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой среде при работе с БП приведен в НД на трубки индикаторные ТИ, выпускаемые по РЮАЖ.415522.505 ТУ, ТУ 4321-001-16625682-2010.

12 Прибор предназначен для эксплуатации при следующих параметрах окружающей среды и анализируемого воздуха:

1) прибор с БП и БИ:

- температура окружающей среды, ^оС

- относительная влажность при температуре 20 ^оС, %

- атмосферное давление, кПа (мм.рт.ст.)

- содержание пыли, мг/м³

2) прибор с БП при использовании ТИ:

• - температура окружающей среды, ^оС

• - относительная влажность при температуре 20 ^оС, %

• - атмосферное давление, кПа (мм.рт.ст.)

13 Масса, кг, не более

УПГК-ЛИМБ

УПГК-ЛИМБ/ГО/СИ

14 Габаритные размеры прибора в кейсе, мм, не более длина ширина высота

15 Средняя наработка на отказ, ч

(при доверительной вероятности Р=0,95)

16 Срок службы, лет

17 Питание прибора осуществляется от блока аккумуляторов напряжением (12 ± 2,0) В, от бортовой сети автомашины с напряжением (12⁺³-2) В постоянного тока и от сети переменного тока напряжением (220⁺²²-33) В с частотой (50±1) Гц через устройство питающее.

наносится:

• - на титульный лист формуляра прибора СДКШ.413481.006 ФО типографским способом;

• - на лицевую панель блока управления прибора штемпелеванием.

В комплект поставки приборов входят составные части, указанные в таблицах 4 и 5.

Таблица 4 - Составные части

а.

Таблица 5 - Составные части комплекта ЗИП

Примечание - Номенклатура и количество ТИ определяется по согласованию с Заказчиком.

методика измерений приведена в документе «Приборы газового контроля универсальные

УПГК-ЛИМБ. Руководство по эксплуатации СДКШ.413481.006 РЭ».

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

Приборы газового контроля универсальные УПГК-ЛИМБ. Технические условия СДКШ.413481.006 ТУ.

Общество с ограниченной ответственностью «Испытательно-метрологическая лаборатория» (ООО «ИМЛ»)

Адрес места осуществления деятельности: 198188,

ул. Возрождения, д. 19/38, лит. А, помещ. 2-Н Тел/факс: (812) 786-67-13, 786-67-49

Государственный центр испытаний средств измерений общество Федеральный научно-технический центр экологического контроля (ГЦИ СИ ОАО ФНТЦ «Инверсия»)

Адрес: 107031, г. Москва, ул. Рождественка, д. 27, стр. 1

Тел. (495) 608-45-56; (495) 625-59-40
