Приложение А ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УДЕЛЬНОЙ АДСОРБЦИИ ГАЗОВ, УДЕЛЬНОЙ ПОВЕРХНОСТИ, УДЕЛЬНОГО

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

9 ноября 2018 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018 год, утвержденных приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342, а также принимая во внимание пункт 1 раздела II протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 12 сентября 2018 г. №  106-пр

приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов (ГЭТ 210-2014), рабочих эталонов и средств измерений сорбционных свойств твердых веществ и материалов и вводится в действие с 1 января 2019 г.

• 3.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 4.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                   С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «9» ноября 2018 г. № 2341

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ

УДЕЛЬНОЙ АДСОРБЦИИ ГАЗОВ, УДЕЛЬНОЙ ПОВЕРХНОСТИ, УДЕЛЬНОГО ОБЪЕМА И РАЗМЕРА ПОР ТВЕРДЫХ ВЕЩЕСТВ И МАТЕРИАЛОВ

Настоящая государственная поверочная схема распространяется на средства измерений сорбционных свойств¹ твердых веществ и материалов и устанавливает порядок передачи единиц² удельной адсорбции (моль/кг или м³/кг), удельной поверхности (м²/г), удельного объема пор (м³/г) и размера пор (м) от государственного первичного эталона единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов с помощью рабочих эталонов в виде стандартных образцов и установок измерительных средствам измерений с указанием погрешностей и основных методов передачи единиц.

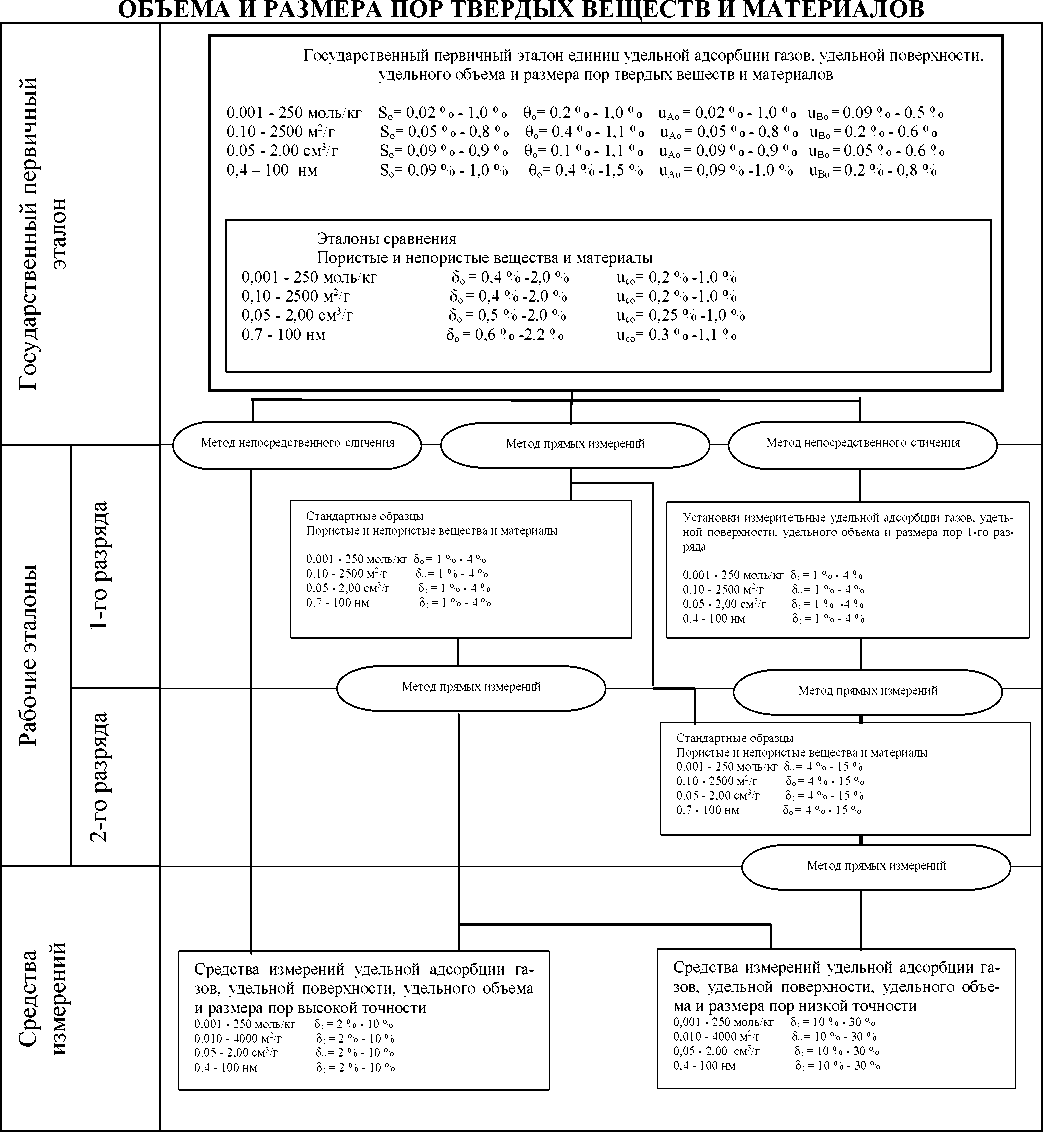

Графическая часть Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов представлена в приложении А.

В настоящей поверочной схеме использованы нормативные ссылки на следующие документы:

ГОСТ Р 8.563-2009 «Государственная система обеспечения единства измерений. Методики (методы) измерений»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

РМГ 29-2013 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения»

В настоящем документе использованы следующие сокращения:

ГПЭ - государственный первичный эталон;

НМИ - национальные метрологические институты;

СО - стандартные образцы утвержденного типа;

СКО - среднее квадратическое отклонение.

• 4. Государственный первичный эталон единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов

  • 4.1 Государственный первичный эталон единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов (далее - ГПЭ) предназначен для хранения, воспроизведения и передачи единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор твердых веществ и материалов.

Воспроизведение единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор базируется на газоадсорбционном (объемном) методе с использованием в расчетах фундаментальных физических констант.

• 4.2 Государственный первичный эталон включает в себя:

  • 4.2.1 анализатор удельной поверхности и пористости ASAP 2020;

  • 4.2.2 весы лабораторные электронные I (специального) класса точности по ГОСТ OIML R 76-1;

  • 4.2.3 датчик давления мембранно-емкостной Баратрон 690A13TRA с блоком питания и индикации 670В;

  • 4.2.4 термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2К-1;

  • 4.2.5 блок подготовки образцов и контроля условий окружающей среды;

  • 4.2.6 блок обработки измерительной информации;

  • 4.2.7 эталоны сравнения.

• 4.3 Государственный первичный эталон обеспечивает воспроизведение единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор твердых веществ и материалов с метрологическими характеристиками, приведенными в таблице 1.

• 4.4 В качестве эталонов сравнения используют пористые и непористые вещества и материалы, имеющие метрологические характеристики, представленные в таблице 2.

Таблица 1. Метрологические характеристики государственного первичного эталона

Таблица 2. Метрологические характеристики эталонов сравнения, входящих в состав государственного первичного эталона

• 4.5 Государственный первичный эталон применяют в целях:

  • 4.5.1 передачи единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор рабочим эталонам 1-го и 2-го разряда (стандартным образцам пористых и непористых веществ и материалов) методом прямых измерений, рабочим эталонам 1-го разряда (установкам измерительным) и средствам измерений высокой точности методом непосредственного сличения;

  • 4.5.2 установления эквивалентности эталонов национальных метрологических институтов стран, подписавших договоренность о взаимном признании национальных эталонов и сертификатов калибровки и измерений, выдаваемых НМИ, в рамках международных сличений.

• 5. Рабочие эталоны

• 5.1.1 В качестве рабочих эталонов 1-го разряда используют:

  • 5.1.1.1 установки измерительные (анализаторы удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов), имеющие следующие метрологические характеристики: диапазон измерений удельной адсорбции газов от 0,001 до 250 моль/кг (от 0,02 до 5600 см³/г) и доверительные границы относительной погрешности ±(1,0 %-4,0 %) при доверительной вероятности Р=0,95, диапазон измерений удельной поверхности от 0,10 до 2500 м²/г и доверительные границы относительной погрешности ±(1,0 %-4,0 %) при доверительной вероятности Р=0,95, диапазон измерений удельного объема пор от 0,05 до 2,00 см³/г и доверительные границы относительной погрешности ±(1,0 %-4,0 %) при доверительной вероятности Р=0,95, диапазон измерений размера пор от 0,4 до 100 нм и доверительные границы относительной погрешности ±(1,0 %-4,0 %) при доверительной вероятности Р=0,95;

  • 5.1.1.2  стандартные образцы пористых и непористых веществ и материалов (требования к метрологическим характеристикам приведены в таблице 3).

• 5.1.2 Рабочие эталоны 1-го разряда в виде стандартных образцов пористых и непористых веществ и материалов предназначены для передачи единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор средствам измерений высокой и низкой точности методом прямых измерений.

• 5.1.3 Рабочие эталоны 1-го разряда в виде установок измерительных предназначены для передачи единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор рабочим эталонам 2-го разряда в виде стандартных образцов пористых и непористых веществ и материалов методом прямых измерений.

• 5.2.1 В качестве рабочих эталонов 2-го разряда используют стандартные образцы пористых и непористых веществ и материалов (требования к метрологическим характеристикам приведены в таблице 4).

• 5.2.2 Рабочие эталоны 2-го разряда в виде стандартных образцов пористых и непористых веществ и материалов предназначены для передачи единиц удельной адсорбции газов, удельной поверхности, удельного объема пор и размера пор средствам измерений низкой точности методом прямых измерений.

Таблица 3. Требования к метрологическим характеристикам рабочих эталонов

1-го разряда - стандартных образцов пористых и непористых веществ и материалов

Таблица 4. Требования к метрологическим характеристикам рабочих эталонов

2-го разряда - стандартных образцов пористых и непористых веществ и материалов

• 6.1 В качестве средств измерений используют:

  • 6.1.1   средства измерений высокой точности (анализаторы газоадсорбционные, анализаторы удельной поверхности, анализаторы удельной поверхности и пористости, поромеры, порозиметры и др.);

  • 6.1.2   средства измерений низкой точности (анализаторы газоадсорбционные, анализаторы удельной поверхности, анализаторы на основе метода термодесорбции, анализаторы удельной поверхности и пористости, поромеры, порозиметры, анализаторы на основе метода воздухопроницаемости и др.).

• 6.2 Средства измерений имеют диапазон измерений удельной адсорбции газов от 0,001 до 250 моль/кг (от 0,02 до 5600 см³/г), диапазон измерений удельной поверхности от 0,010 до 4000 м²/г, диапазон измерений удельного объема пор от 0,05 до 2,00 см³/г и диапазон измерений размера пор от 0,4 до 100 нм.

• 6.3 Пределы допускаемой относительной погрешности средств измерений высокой точности 5_о составляют от 2 % до 10 %.

• 6.4 Пределы допускаемой относительной погрешности средств измерений низкой точности 5_о составляют от 10 % до 30 %.

¹

Сорбционные свойства - обобщенное наименование группы величин, характеризующих открытую пористость твердых веществ и материалов, под которыми в настоящем документе понимается: удельная адсорбция газов, удельная поверхность, удельный объем и размер пор.

²

Передача единиц сорбционных свойств с помощью эталонов сравнения, рабочих эталонов осуществляется при поверке, калибровке, градуировке средств измерений, испытаниях средств измерений и стандартных образцов, аттестации методик измерений, контроле точности измерений, выполняемых по аттестованным методикам измерений (термины и соответствующие определения установлены в рекомендациях по межгосударственной стандартизации РМГ 29 и ГОСТ Р 8.563).
